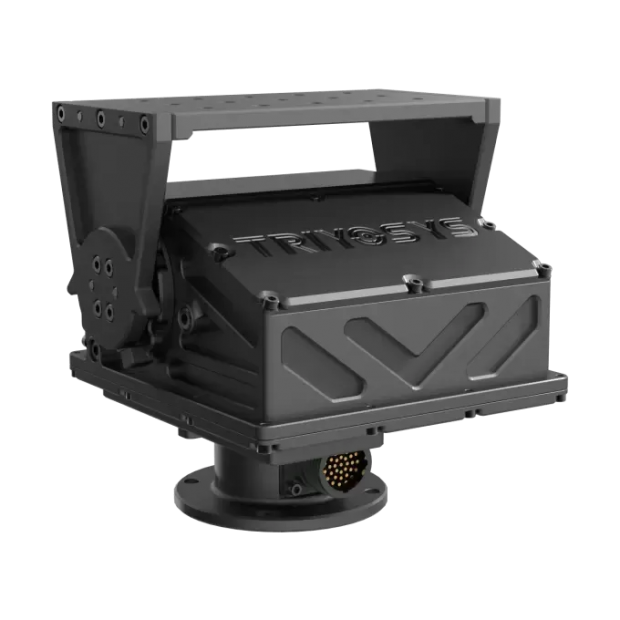

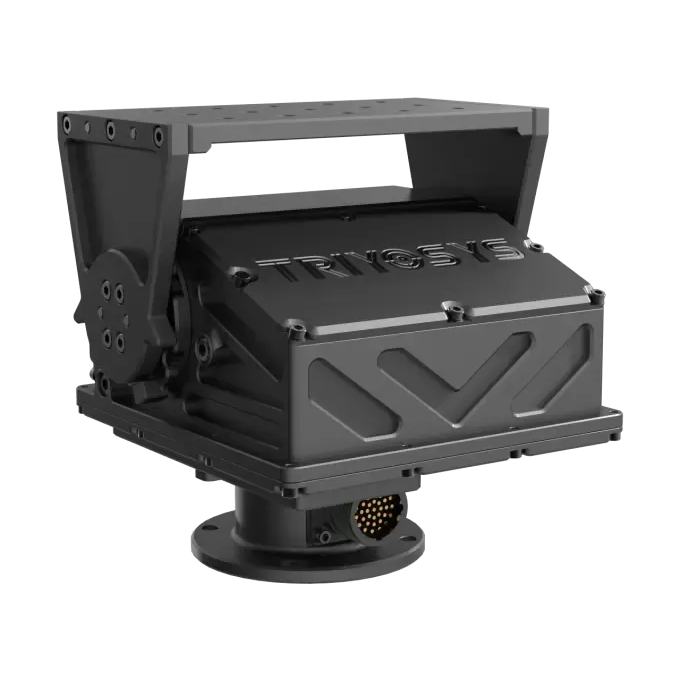

MPT W66 系列軍規級雲台
精準、堅固且輕量化的全方位感測器定位解決方案
MPT W66 系列旋轉與傾斜雲台（Pan & Tilt Unit）專為各類感測設備的定位應用而生，最高可承載 6 公斤的酬載重量，本系列雲台依據嚴格的軍事標準打造，並採用緊湊的結構設計，能完美抵禦各種嚴苛環境的考驗；MPT W66 系列系統能為重量 6 公斤以下的各式攝影機、光學儀器及感測設備提供極高精度的定位功能，其輕巧緊湊的設計不僅便於運輸，更能輕鬆整合至野外環境中空間受限的區域，此外憑藉其極低的能耗表現，本產品更是搭配電池供電使用的理想選擇。
功能與優勢
- 輕量化、堅固且緊湊的設計：兼具高強度與空間效益。
- 自鎖機構：內建煞車自鎖系統，確保設備穩定安全。
- 內建水平儀：提供水準儀設計，便於快速且輕鬆地完成水平校準。
- 高精準定位：實現目標的精確鎖定。
- 卓越的精度與重複精度：定位與重複精度高達 0.02°。
- 極端環境適應力：在充滿挑戰的野外條件下依然堅固耐用。
- IP67 防護等級：具備最高標準的防塵與防水能力。
- 低能耗設計：延長設備運作時間，提升能源效率。
應用領域
- 桅杆搭載之觀測系統
- 三腳架搭載之觀測系統
- 天線系統
- 射控系統
- 移動式威脅偵測系統
- 反無人機防禦系統
- 雷達、雷射設備、攝影機及干擾器
- 無人機 (UAV) 追蹤
- 軍事通訊系統
- 交通運輸與車流監控
- 油田設施監控
- 城市安全監控
- 目標標記與追蹤
- 目標追蹤應用
- 聲學定位設備
- 環境照明系統
- 武器系統
- 電子作戰系統
技術規格表
|
規格特性 |
TS-MPT-W66-1 |
TS-MPT-W66-2 |
|
酬載能力 |
6 kg |
6 kg |
|
傾斜軸額定扭矩 |
8 Nm |
8 Nm |
|
最大功耗 |
40 W |
40 W |
|
待機功耗 |
2 W |
2 W |
|
工作電壓範圍 |
18-32 V |
18-32 V |
|
水平旋轉範圍 |
n × 360° (連續旋轉) |
n × 360° (連續旋轉) |
|
最高水平速度 |
36°/s |
60°/s |
|
最低水平速度 |
0.005°/s |
0.005°/s |
|
傾斜範圍 |
135° (+90°/-45°) |
135° (+90°/-45°) |
|
最高傾斜速度 |
24°/s |
24°/s |
|
最低傾斜速度 |
0.005°/s |
0.005°/s |
|
定位精度 |
0.02° |
0.02° |
|
重複精度 |
0.02° |
0.02° |
|
重量 |
3.6 kg |
3.6 kg |
|
尺寸 |
189.8 x 179.8 x 154.4 mm |
189.8 x 179.8 x 154.4 mm |
