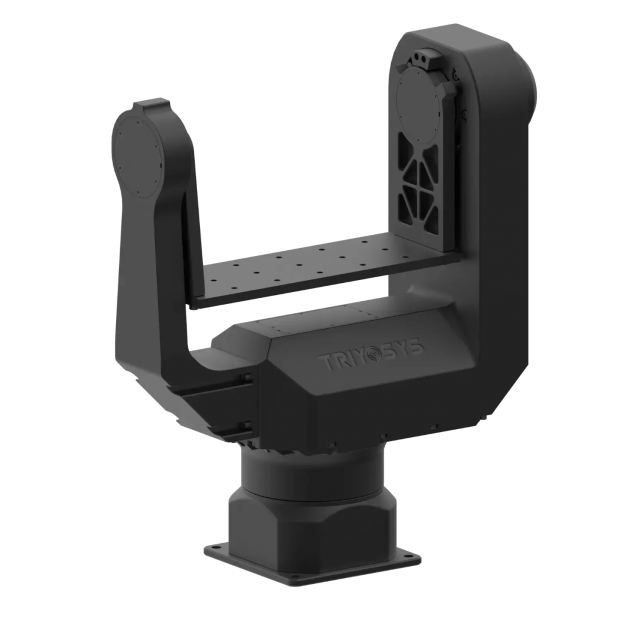

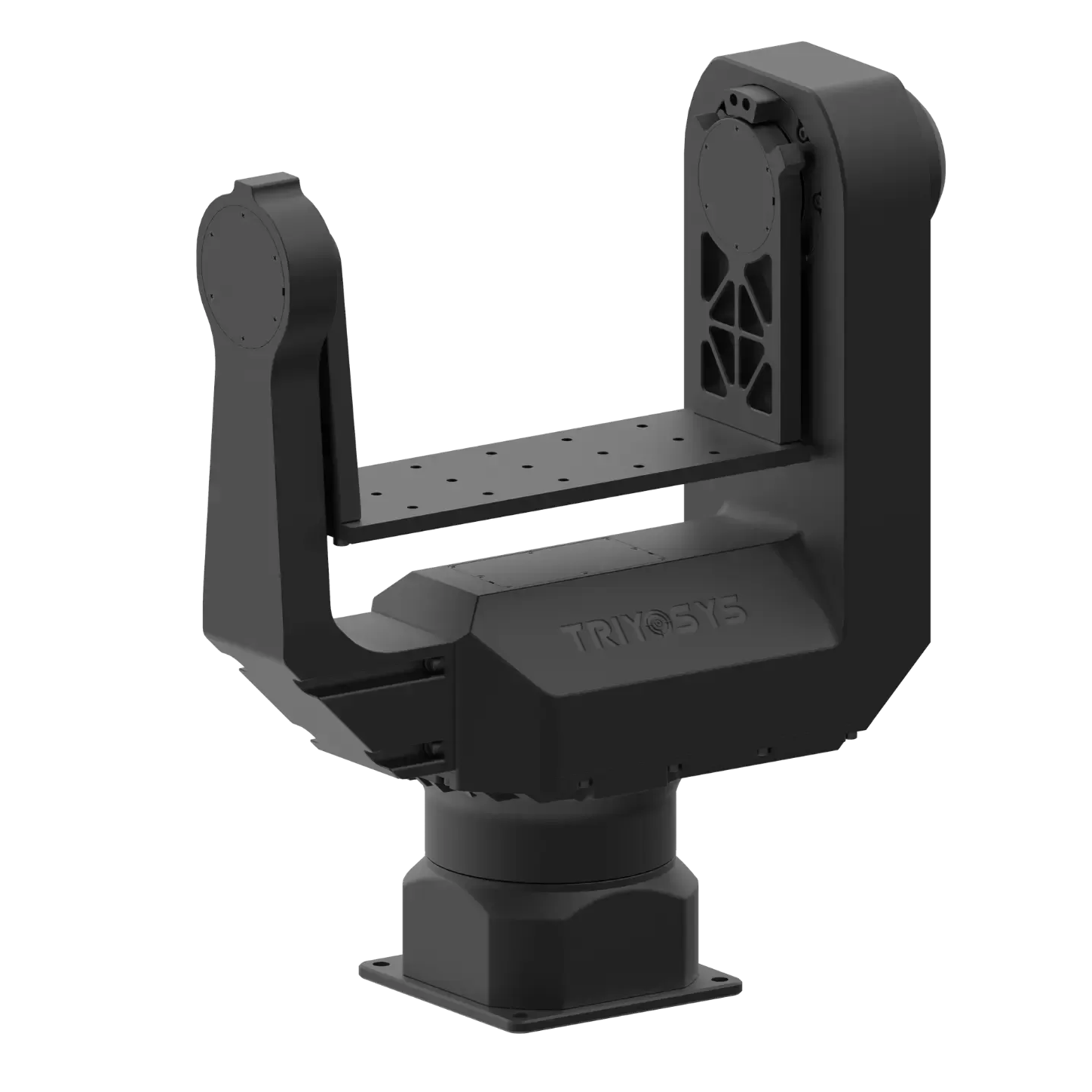

MPT U 系列軍規級電動雲台
專為海陸載具與嚴苛環境打造的緊湊強悍定位解決方案
TS-MPT-U 系列軍規級電動旋轉傾斜雲台提供兩種標準配置，以精準滿足不同的應用需求：針對重型負載，系統採用具備支撐臂的「U 型配置」；而對於較輕型的負載，則可選擇輕巧的「L 型配置」來因應；本系列專為陸地車輛與海事船舶等移動載具而設計，具備極高速的運動能力與極致的精準定位表現；為了提供最大的應用彈性，定位器的扭矩與速度規格皆可根據客戶的專案需求進行客製化調整，「緊湊的體積」與「強悍的動力」是定義 MPT U 系列的兩大核心亮點，全機嚴格依據軍事標準設計，其堅固且緊湊的結構能完美抵禦並克服各種嚴苛野外條件的挑戰。
功能與優勢
- 高速作動能力：提供快速的大範圍移動與即時目標追蹤，不漏失任何關鍵時刻。
- 高精度與高重複精度：定位精準度達 0.02°，確保任務的完美執行。
- 強固且緊湊的設計：兼具優異的防護力與空間配置效益，利於各種載具的整合。
- 極端軍事環境適應力：專為惡劣的軍事與野外條件量身打造，維持高可靠運作。
- 長效使用壽命：卓越的耐用度設計，有效降低維護成本並延長系統服役時間。
- 頂級材質打造：機身 100% 採用高強度的 6000 系列鋁合金與不鏽鋼，並透過 CNC 數控精密加工製成。
核心應用產業
- 邊境監控：涵蓋固定式哨站與移動式邊境巡邏系統。
- 海岸線監測：提供廣域且精準的海岸防護觀測。
- 港口與航運管制：確保港區安全與船隻進出監控。
- 海關與海岸巡防任務：支援海巡單位的全天候查緝與防護。
- 車載監控系統：搭載於各式陸地車輛上的移動式監控。
- 海事行動：適用於各類船舶與極端海洋環境中的定位與追蹤。
技術規格表
|
規格特性 |
TS-MPT-U-2 |
|
酬載能力 |
45 kg |
|
傾斜軸額定扭矩 |
50 Nm |
|
最大功耗 |
180 W |
|
待機功耗 |
25 W |
|
工作電壓範圍 |
20-32 V |
|
水平旋轉範圍 |
n × 360° (連續旋轉) |
|
最高水平速度 |
60°/s |
|
最低水平速度 |
0.005°/s |
|
傾斜範圍 |
90° (+45°/-45°) |
|
最高傾斜速度 |
60°/s |
|
最低傾斜速度 |
0.005°/s |
|
定位精度 |
0.02° |
|
重複精度 |
0.02° |
|
齒隙/背隙 |
無 (None) |
|
重量 |
20.6 kg |
|
尺寸 (長x寬x高) |
487.5 x 540 x 170 mm |
