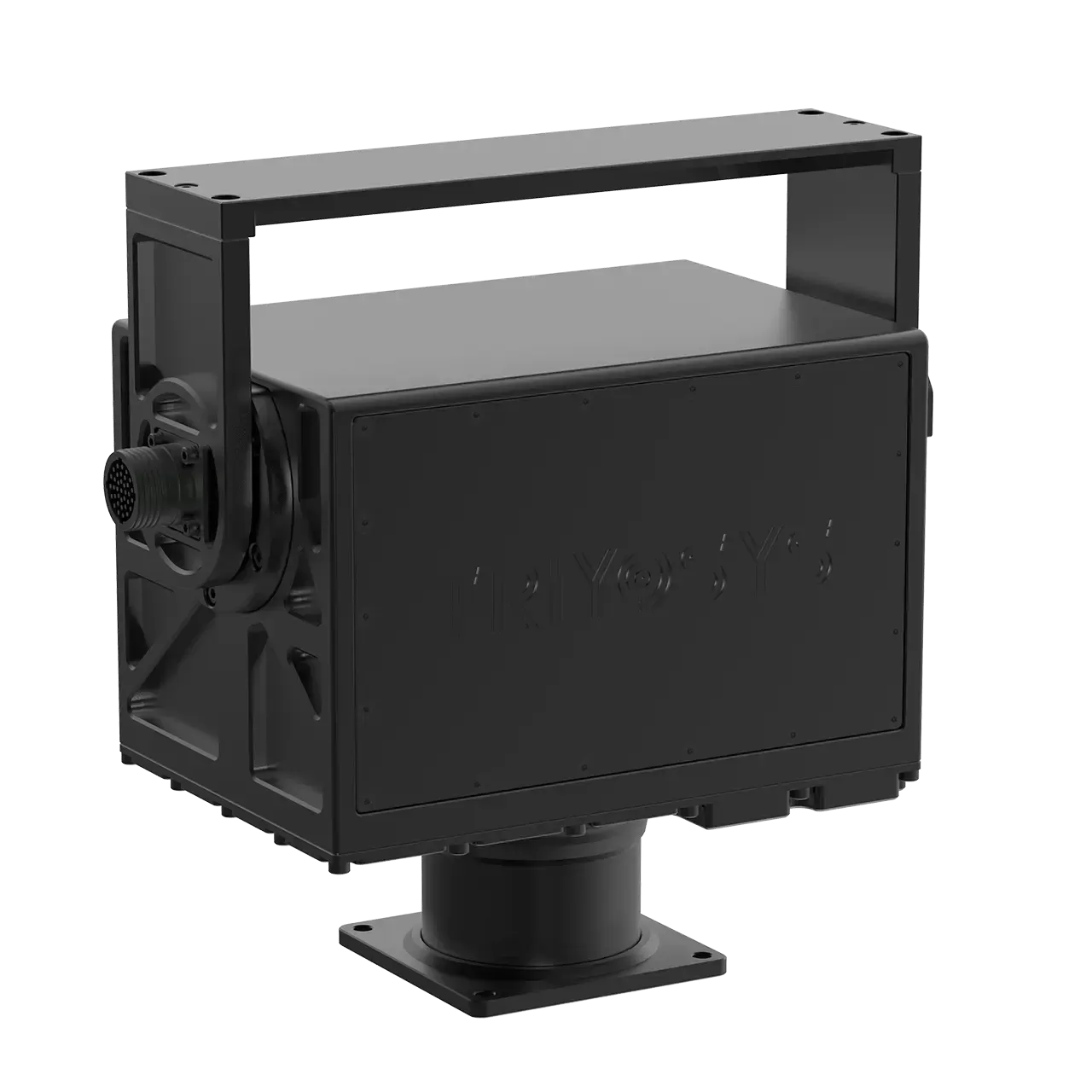

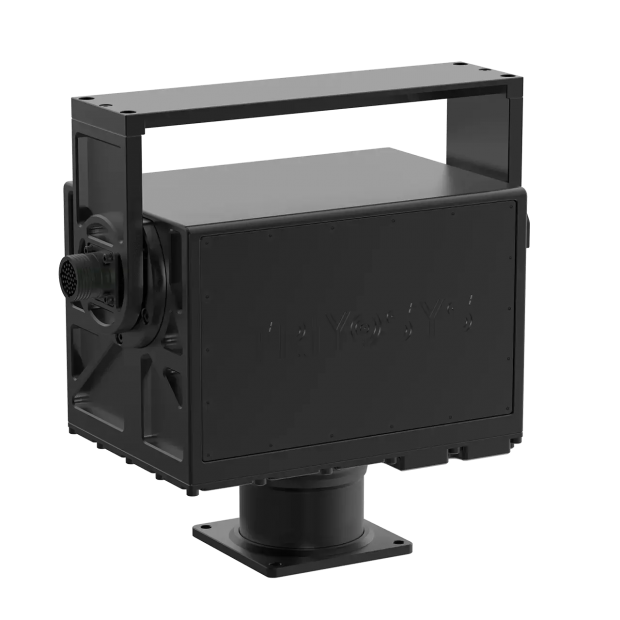

MPT EO 系列高扭矩高速電動雲台
完美結合緊湊體積與強悍動力的精密定位解決方案
TS-MPT-EO 是一款專為兼顧「高扭矩輸出」與「高速運動」雙重需求而精心研發的精密定位雲台，在許多專業的高階應用場景中，設備往往需要在強大的承載力與極致的反應速度之間取得最佳平衡，而 MPT EO 系列正是為了解決這項痛點而生，本系統最高可承載高達 65 公斤的重型設備，並提供最高 100 Nm 的傾斜軸額定扭矩，展現出極為強悍的動力表現；最與眾不同的是，MPT EO 系列採用了可變傳動比的先進設計，這使其具備極佳的應用彈性，無論您的專案環境是需要推動巨大負載的高扭力，還是需要快速追蹤移動目標的高轉速（最高水平旋轉速度可達 90°/s），本系統都能完美勝任；此外定位器的扭矩與速度規格均能根據客戶的特定需求進行高度客製化調整。
「緊湊的機身結構」與「卓越的動力效能」是定義 MPT EO 系列的兩大核心要素。全系列不僅實現了無齒隙 (Zero backlash) 的平滑運作，提供達 0.02° 的極致定位精度與重複精度，更具備 IP67 等級的最高防塵防水能力，確保在各種嚴苛的野外環境中，依舊能維持長效且穩定可靠的頂級效能。
功能與優勢
- 堅固且緊湊的設計：兼具優異的實體防護力與空間配置效益。
- 高扭矩與卓越效能：提供強大動力，輕鬆應對各式重型負載挑戰。
- 零齒隙精確定位 (Zero Backlash)：實現毫無間隙的平滑運轉，確保極致精準。
- 極致的定位與重複精度：高達 0.02° 的精準度，滿足最高標準的作業要求。
- 強大耐用性：結構強固，能完美抵禦充滿挑戰與變數的野外環境條件。
- IP67 防護等級：具備業界最高標準的防塵與防水能力。
- 高速運作能力：支援快速的大範圍移動與即時目標追蹤。
- 靈活的安裝介面：提供頂部及/或側邊安裝的機械介面選項，適應不同設備配置。
核心應用產業
- 安全監控與防護：
電動旋轉傾斜系統廣泛應用於安全攝影機中，負責監控大範圍區域。系統可透過編程來掃描廣域空間或精準追蹤移動目標，並能與臉部辨識軟體無縫整合，全面提升整體安全防護層級。 - 機器人技術：
深入應用於機器人領域，以精確控制機械臂、攝影機及其他連動設備的運動。這些系統是執行物件操作、精密檢測與科學研究的理想選擇，同時也常被部署於無人機 (UAV) 中，用於控制機載相機與感測器。 - 工業自動化：
廣泛應用於工業自動化產線，以控制機械臂、輸送帶及各式自動化設備。定位系統可透過編程實現具備高精度與高重複性的運動控制，從而大幅提升製造流程的效率與準確度。
技術規格表
|
規格特性 (Feature) |
TS-MPT-EO-2 |
TS-MPT-EO-3 |
|
酬載能力 |
45 kg |
65 kg |
|
傾斜軸額定扭矩 |
50 Nm |
100 Nm |
|
最大功耗 |
180 W |
220 W |
|
待機功耗 |
20 W |
28 W |
|
工作電壓範圍 |
20-32 V |
20-32 V |
|
水平旋轉範圍 (Pan Range of Travel) |
n × 360° (連續旋轉) |
n × 360° (連續旋轉) |
|
最高水平速度 (Max. Speed - Pan) |
90°/s |
90°/s |
|
最低水平速度 (Min. Speed - Pan) |
0.005°/s |
0.005°/s |
|
傾斜範圍 (Tilt Range of Travel) |
180° (+90°/-90°) |
180° (+90°/-90°) |
|
最高傾斜速度 (Max. Speed - Tilt) |
60°/s |
60°/s |
|
最低傾斜速度 (Min. Speed - Tilt) |
0.005°/s |
0.005°/s |
|
定位精度 (Position Accuracy) |
0.02° |
0.02° |
|
重複精度 (Position Repeatability) |
0.02° |
0.02° |
|
重量 (Weight) |
14.2 kg |
15.8 kg |
|
尺寸 (長x寬x高) (Dimensions) |
308.2 x 312.7 x 158 mm |
360 x 340 x 170 mm |
資源下載
在 奧創系統科技，我們不只提供單點設備，我們構建的是全域的整合思維。
從企業場域的精密佈局，到專案交付時的軟硬體協同，我們始終貫徹確保每一個節點、每一條訊號，都在最嚴苛的標準下，達成完美的系統共振。
實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
