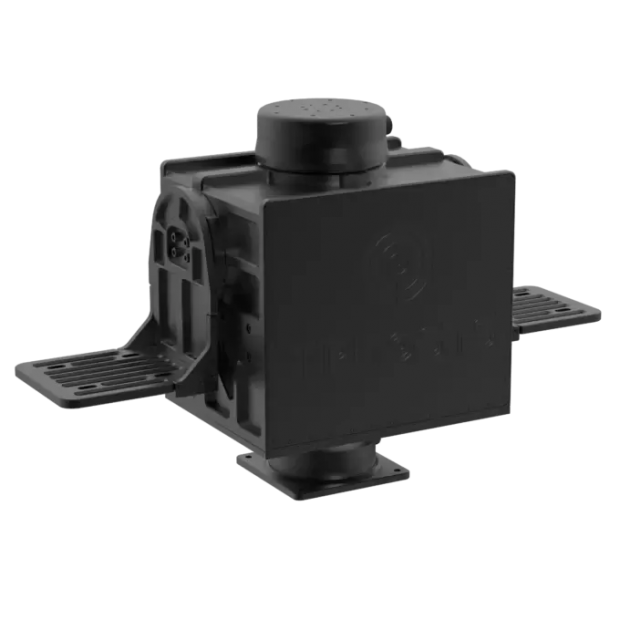

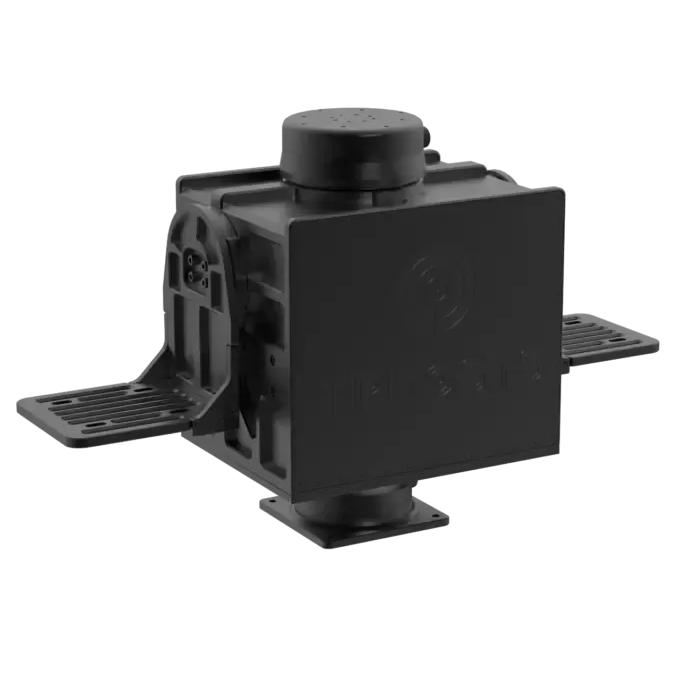

MPT DUAL 系列雙馬達電動雲台
提供卓越承載力與多重設備控制的旗艦級定位系統
TS-MPT-DUAL 雙馬達電動旋轉傾斜雲台是 TRIYOSYS 定位器家族中動力最強悍、最具動態靈活性的旗艦級產品。本系列專為需要極高扭矩與多重設備掛載的複雜專案而設計，其核心亮點在於搭載了創新的「雙馬達獨立控制系統」，透過這項獨特設計，使用者可以同時在雲台兩側掛載不同的感測設備（傾斜軸總酬載達 80 公斤，單側各 40 公斤），並能以不同的角度針對這兩項設備進行獨立、精準的運動控制，例如同時操作雷達與長程光學攝影機，大幅提升單一節點的任務執行效率。
除了強大的雙側動態承載力，DUAL 系列更在頂部配置了高強度的固定軸機構，可額外承載高達 50 公斤的靜態設備，或甚至加裝另一組次級定位雲台，提供無與倫比的擴充彈性；在如此重型負載下，系統依然能維持 0.02° 的極致定位精度與零齒隙 (Zero Backlash) 的平滑運轉。
功能與優勢
- 強悍的雙側承載力：傾斜軸酬載能力高達 80 kg（單側各可承載 40 kg）。
- 極致精準度：提供極高的定位精度與重複精度 (0.02°)。
- 平滑運轉結構：具備零齒隙 (Zero Backlash) 的高精密傳動設計。
- 軍規級環境適應力：專為抵禦嚴苛的軍事條件與野外環境而打造。
- 高佔空比運作：支援長時間、高強度的連續穩定運作 (High Duty Cycle)。
- 全天候防護：具備 IP67 最高標準的環境防塵防水保護。
- 頂級材質與工藝：機身 100% 採用高強度的 6000 系列鋁合金與不鏽鋼，經 CNC 數控精密加工製成。
核心應用產業
- 安全監控與防護：
電動旋轉傾斜系統廣泛應用於安全攝影機中，負責大範圍區域的監控，系統可經由編程掃描廣域空間或精準追蹤移動目標，並能與臉部辨識等進階安全軟體無縫整合，全面強化防護網。 - 機器人技術：
深入應用於機器人領域，以精確控制機械臂、攝影機及其他連動設備的動態，這些系統是執行物件操作、精密檢測與科學研究的理想選擇，同時也常部署於無人機 (UAV) 系統中，用於控制機載相機與感測器。 - 工業自動化：
廣泛應用於工業自動化產線，以精確控制機械臂、輸送帶及各式工業設備，定位系統可實現具備高精度與高重複性的運動控制，從而大幅提升製造流程的整體效率與準確度。
技術規格表
|
規格特性 |
TS-MPT-DUAL-2 |
|
頂部固定板酬載能力 |
50 kg |
|
傾斜軸酬載能力 |
80 kg (單側各 40 kg) |
|
傾斜軸額定扭矩 |
64 Nm |
|
最大功耗 |
350 W |
|
待機功耗 |
35 W |
|
加熱器功率 |
40 W |
|
工作電壓範圍 |
20-32 V |
|
水平旋轉範圍 |
n × 360° (連續旋轉) |
|
最高水平速度 |
48°/s |
|
最低水平速度 |
0.005°/s |
|
傾斜範圍 |
180° (+90°/-90°) |
|
最高傾斜速度 |
48°/s |
|
最低傾斜速度 |
0.005°/s |
|
傾斜臂作動方式 |
兩側支臂相互依存作動 (Interdependent Side Arms) |
|
定位精度 |
0.02° |
|
重複精度 |
0.02° |
|
齒隙/背隙 |
無 (None) |
|
重量 |
60 kg |
|
尺寸 |
417 x 434 x 510 mm |
