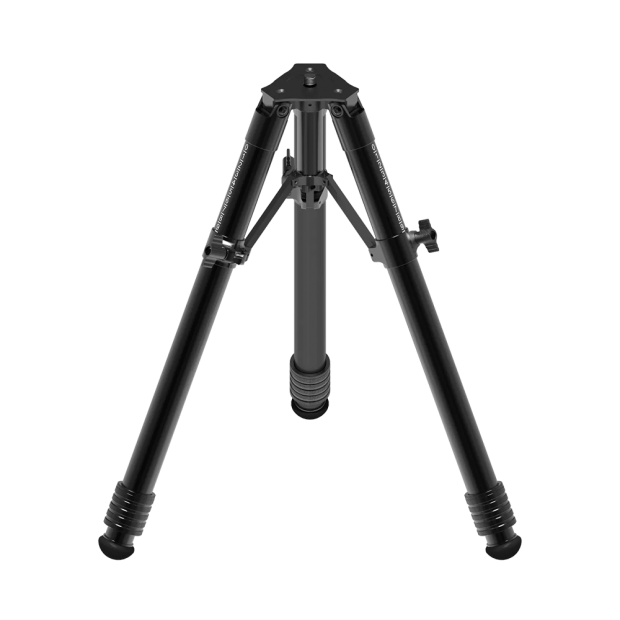

MDT-S 系列中型軍規戰術三腳架
專為崎嶇地形打造的輕量化、高機動穩固支撐平台
MDT-S 系列中型軍規戰術三腳架 (Medium Duty Tripod S Series) 專為需要在崎嶇與困難地形中進行快速部署的戰術任務而設計，是兼具極致便攜性與卓越耐用性的理想選擇，這款具備高強度的三腳平台擁有極佳的抗扭轉強度 (High torsional strength)，能有效抵禦設備運轉時產生的微震，非常適合搭載各種需要旋轉作動的精密雷達、光電監控與一般防務支援負載。
本系列最突出的戰術優勢在於其「獨立可調的腳管角度與長度」設計，這讓操作人員能在高低不平的野外險峻環境中，以最快速度完成水平校準與穩固架設，MDT-S 系列共提供 4 款不同高度範圍與中柱 (Center Column/Leg) 設計的專業型號，並且能根據不同的接觸地表，搭配合適的專屬腳墊配件，以獲得最佳的抓地力與固定效果，全機 100% 採用高強度的 6000 系列鋁合金與不鏽鋼，透過 CNC 數控精密加工打造，並採用強固的 42mm 大管徑上部腳管，確保在最輕便的體積下，仍能為前線部隊提供高達 100 公斤的可靠觀測與火力支撐。
功能與優勢
- 專為中等負載設計：最高承載力達 100 公斤的專業級軍規三腳架。
- 極致機動結構：具備非凡的堅固性，同時維持極度緊湊與輕量化的便攜設計。
- 高扭轉強度：有效抵抗旋轉作力，是搭載旋轉設備與雷達負載的理想選擇。
- 寬廣的工作高度範圍：提供靈活的高度調整能力，適應多元觀測視角。
- 高機動極速部署：支援單兵攜帶 (Man portable)，且架設簡便快速。
- 全天候環境防護：室內外皆適用，表面採黑色硬質陽極氧化塗層處理，無懼惡劣天候。
- 全地形適應力：具備獨立可調的腳管角度與長度，輕鬆克服崎嶇地形。
- 卓越強度支撐：上部腳管採用 42mm 大管徑鋁合金打造，提供無與倫比的穩定性。
- 全 CNC 精密加工：100% 由高強度 6000 系列鋁合金與不鏽鋼 CNC 數控精密加工製成。
- 可靠鎖定機制：配備高耐用度的鋁合金旋轉鎖定結構 (Twist lock)。
- 適應性腳墊：配備橡膠包覆的不鏽鋼圓形腳底，確保接觸地面的極致防滑與穩固。
技術規格表
|
規格特性 |
TS-S-TR422-CC-AL |
TS-S-TR423-CC-AL |
TS-S-TR424-CC-AL |
TS-S-TR422-CL-AL |
|
最高高度 |
1050 mm |
1500 mm |
2000 mm |
1200 mm |
|
最低高度 |
180 mm |
185 mm |
190 mm |
680 mm |
|
重量 |
3.1 Kg |
3.9 Kg |
4.5 Kg |
4.1 Kg |
|
承載能力 |
80 Kg |
80 Kg |
70 Kg |
100 Kg |
|
收納尺寸 |
∅215 mm, 660 mm |
∅215 mm, 720 mm |
∅215 mm, 770 mm |
∅215 mm, 735 mm |
|
連接介面 |
5/8” 11 UNC 拉桿螺栓 |
5/8” 11 UNC 拉桿螺栓 |
5/8” 11 UNC 拉桿螺栓 |
3xM6 螺紋於 ∅60 mm |
|
中柱類型 |
中柱 (Center Column) |
中柱 (Center Column) |
中柱 (Center Column) |
中腳 (Center Leg) |
|
腳管節數 |
2 |
3 |
4 |
2 |
