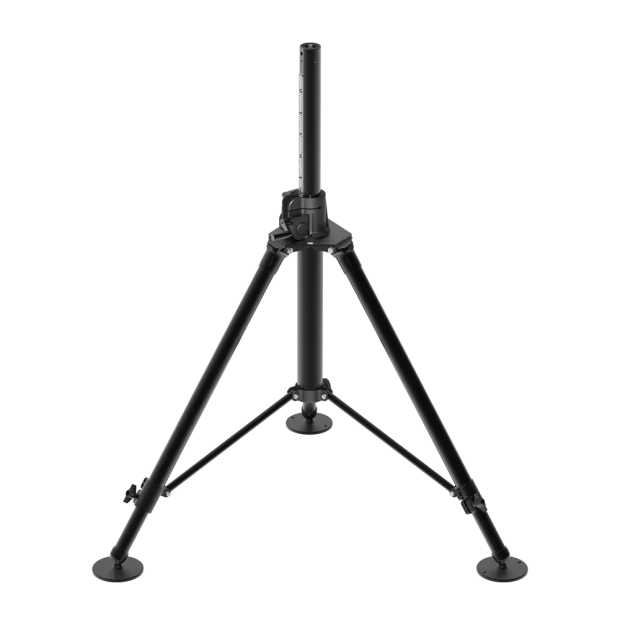

HDT G 系列重載軍規戰術三腳架
具備無齒隙設計與高扭轉強度的支撐平台
HDT G 系列重載軍規戰術三腳架 (Heavy Duty Tripod G Series) 專為需要在極端環境下承載高達 150 公斤重型設備的嚴苛任務而生，在面對雷達運轉或精密光學儀器追蹤等需要高度穩定性的應用場景時，設備的「穩定度」與「高扭轉強度 (torsional strength)」是決定任務成敗的關鍵，本系列憑藉其卓越的無齒隙 (backlash-free) 設計與極致強固的機構架構，能有效消除動態負載運轉時所產生的微小震動，成為極具敏感性之旋轉負載應用 (sensitive rotating load applications) 的完美首選。
為了滿足多樣化的戰術與觀測需求，HDT G 系列提供了兩種不同的頂部結構配置：具備 150 公斤極致承載力的「固定式雲台 (Fixed)」型號，以及提供 100 公斤承載力且具備高度靈活性的「可調式雲台 (Adjustable)」型號，全機 100% 採用高強度的 6000 系列鋁合金與不鏽鋼透過 CNC 精密加工打造，並覆蓋抗惡劣環境的專業塗層，即使在最崎嶇的地形與最惡劣的氣候下，操作人員也能透過單兵便攜 (man-portable) 設計迅速完成部署，為前線帶來無懈可擊的穩固戰術支撐。
功能與優勢
- 專為重載設計：承載能力高達 150 公斤的專業級三腳架。
- 極致強固結構：堅固耐用，能完美抵禦各種外力影響。
- 高扭轉強度：有效抵抗旋轉作動時的扭力，確保旋轉設備運作穩定。
- 全天候環境適應力：具備抗惡劣環境的雙層防護塗層，室內外皆宜。
- 高機動部署：支援單兵攜帶 (Man-portable)，且架設簡便快速。
- 寬廣的工作高度範圍：可依據任務需求靈活調整觀測視角。
- 頂級材質與全 CNC 工藝：100% 由高強度 6000 系列鋁合金與不鏽鋼 CNC 數控精密加工製成。
- 全地形適應腳底：配備帶有固定孔 (pinning holes) 與橡膠墊的可調式平底腳墊。
- 中柱鎖定機制 (Column lock)：大幅提升設備架設後的安全性與穩固度。
- 內建水平儀 (Spirit level)：提供快速且精確的水平校準參考。
核心應用產業
- 便攜式雷達系統支撐
- 熱影像與夜視系統架設
- 多功能電動監控平台支撐
- 微波與衛星通訊天線盤架設
- 長程觀測哨所部署
- 科學儀器支撐：如氣象觀測或氣體監測設備。
- 專業動態與靜態攝影機支撐
技術規格表
|
規格特性 |
TS-HDT-G-F-AL (固定式) |
TS-HDT-G-A-AL (可調式) |
|
最高高度 |
1290 mm |
1855 mm |
|
最低高度 |
814 mm |
933 mm |
|
重量 |
8.2 Kg |
13.2 Kg |
|
承載能力 |
150 Kg |
100 Kg |
|
收納尺寸 |
∅320 mm, 955 mm |
∅320 mm, 1150 mm |
|
連接介面 |
6xM5 螺紋於 ∅102 mm (6xM5 thread at ∅102 mm) |
∅59.7 mm h11 |
|
頂部雲台類型 |
固定式 (Fixed) |
可調式 (Adjustable) |
