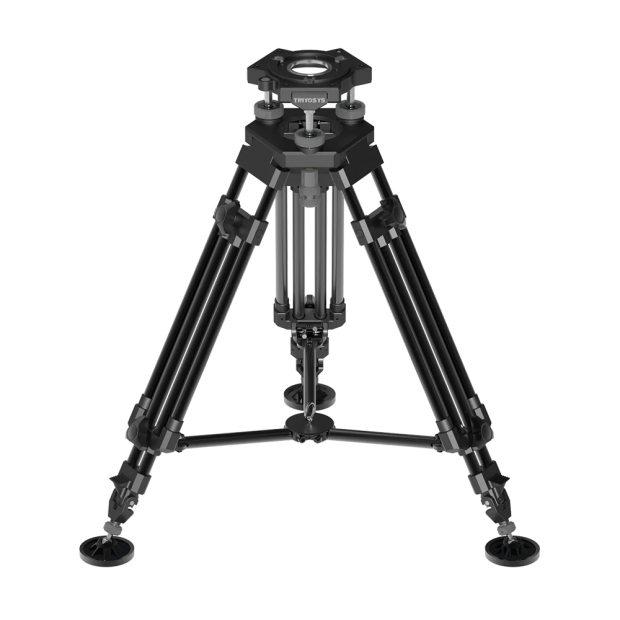

EHDT 系列超重載軍規戰術三腳架
專為 400kg 極端負載打造的穩定支撐平台
EHDT 系列超重載軍規戰術三腳架 (Extra Heavy Duty Tripods) 專為在極端負載（最高達 400 公斤）下仍需保持絕對穩定性與卓越抗屈曲強度 (buckling strength) 的嚴苛應用而設計，在選擇三腳架時，搭載的光學設備類型是關鍵考量；大型的觀測鏡或雙筒望遠鏡往往需要更強固、更重型的基座來維持畫面穩定；為此，EHDT 系列採用了先進的工程技術與極度強固的設計架構，專為國防與軍工產業量身打造，成為重型觀測設備的完美後盾。
本系列提供兩種頂部平台選項以滿足不同任務需求：「平頂型 (Flat)」與「三向水平校正型 (3 Way Leveling)」，其中三向水平校正型號能讓操作人員在承載極重型設備的狀態下，依然能輕鬆且精確地進行水平微調，其雙管與雙節支腿結構 (twin tube and two-stage leg) 提供了最可靠的支撐力，並配備了可單手舒適操作的雙腿鎖定機制。
為了適應各種野外險惡地形，每支腳管底端均配備了不鏽鋼腳釘，並可依需求套上可調式的橡膠平底腳墊，若在鬆軟的泥地或沙地上執行任務，腳墊下方還可加裝打樁固定板 (Pile driving plates) 以確保設備毫不動搖；此外，使用者還能透過可調式中置展束器 (mid-level spreaders) 進一步降低最低工作高度，賦予戰術部署極大的靈活性。
功能與優勢
- 超重載專業設計：專為支撐高達 400 公斤的極端重型設備而設計的專業級三腳架。
- 極致強固結構：提供非凡的結構強度與極高的抗扭曲強度 (Extra high torsional strength)。
- 全天候環境適應力：經過雙層抗惡劣環境塗層處理，完美適用於室內與嚴苛的戶外作業。
- 高機動性與靈活部署：具備便攜性與快速架設能力，並提供寬廣的工作高度調整範圍。
- 頂級材質與全 CNC 工藝：100% 由高強度的 6000 系列鋁合金與不鏽鋼經 CNC 數控精密加工製成。
- 可靠的雙管雙節支腿：具備穩定支撐結構，並搭配可單手操作的舒適雙重鎖定機制。
- 多元雲台平台選項：提供「平頂型 (Flat)」與支援重載下精密水平微調的「三向水平校正型 (3 Way Leveling)」。
- 全地形適應腳釘：每支腳管均配備不鏽鋼腳釘，並附帶適用於平坦表面的可調式橡膠包覆腳墊。
技術規格表
|
規格特性 |
TS-EHDT-F (平頂型) |
TS-EHDT-L (三向水平校正型) |
|
最高高度 |
1085 mm |
1220 mm |
|
最低高度 |
705 mm (註1) |
785 mm (註1) |
|
重量 |
15.3 Kg |
17.2 Kg |
|
承載能力 |
400 Kg (註1) |
400 Kg (註1) |
|
收納尺寸 |
∅290 mm, 780 mm |
∅290 mm, 860 mm |
|
連接介面 |
米契爾平底 (Mitchell Flat) |
米契爾平底 (Mitchell Flat) |
|
頂部雲台類型 |
平頂 (Flat) |
三向水平校正 (3 Way Leveling) |
|
最大水平校正範圍 |
無 (-) |
±10 度 (±10 degree) |
(註1：標示 (1) 之數據可能受中置展束器設定或特定測量條件影響，實際高度與承載依現場配置為準。)
