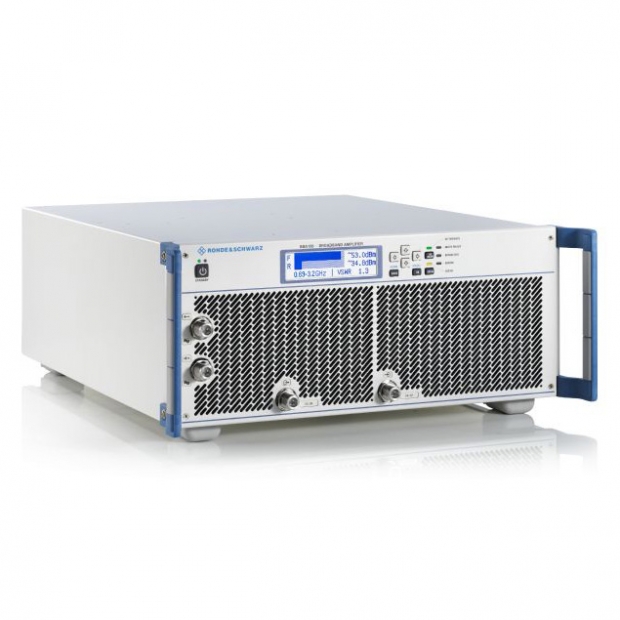

R&S BBA150 寬頻放大器

9kHz - 6GHz 高功率密度 EMC 測試首選

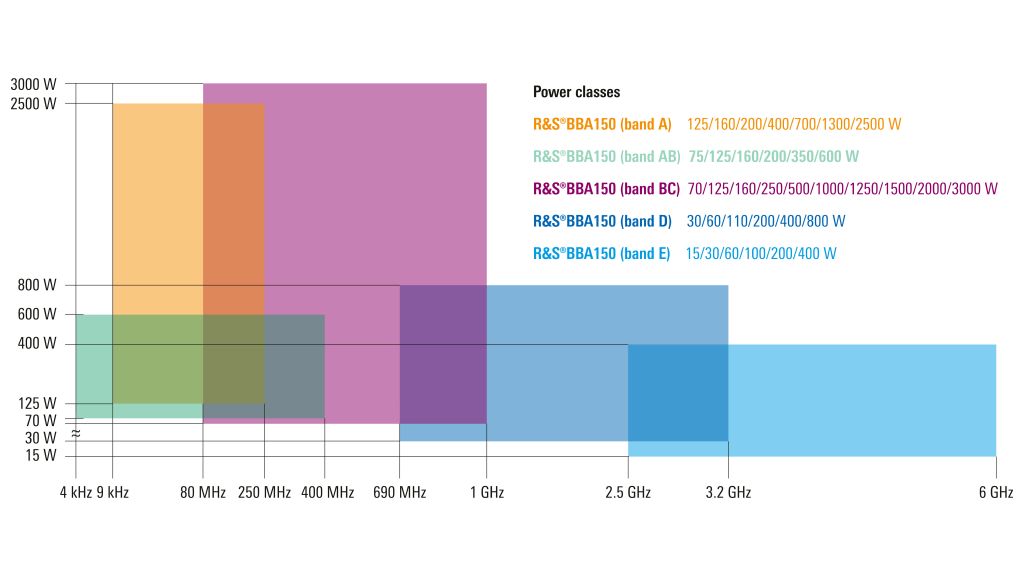

R&S BBA150 寬頻放大器系列專為高階測試需求打造，頻率覆蓋範圍極廣，涵蓋 9 kHz 至 250 MHz、4 kHz 至 400 MHz、80 MHz 至 1 GHz、0.69 GHz 至 3.2 GHz 以及 2.5 GHz 至 6 GHz 等五大頻段；此系列可滿足多樣化的應用需求，包括高達 6 GHz 的各類 EMS (電磁耐受性)  量測標準，在工業環境中，R&S BBA150 非常適合用於品質保證 (QA) 階段的開發與產品驗證測試，以及元件的研發與生產，其緊湊且模組化的設計，允許在 4HU 桌上型機箱或高功率的 19 吋機櫃中，靈活配置單頻段或多頻段系統，顯著節省實驗室空間。

關鍵數據

• 頻率範圍： 4 kHz 至 6 GHz
• 輸出功率： 1dB 壓縮點輸出功率介於 15 W 至 3000 W
• 失配容忍度： 具備 100% 抗失配能力 (VSWR 無限大而不損壞)
• 調變支援： 適用於振幅 (AM)、頻率 (FM)、相位 (PM/PhiM)、脈衝 (Pulse) 及 OFDM 調變
• 保固服務： 提供三年保固及彈性的服務等級協議 (SLA)

核心功能與優勢

寬頻放大技術：廣泛且可擴充的產品組合

R&S BBA150 是最先進的固態微波放大器，提供高度的擴充彈性，系統在頻率與功率方面皆可靈活升級，這不僅保障了客戶的初期設備投資，更賦予系統極高的靈活性，以便在日後適應新的測試需求或法規變更。




100% 失配容忍度：高可用性與可靠度

該產品繼承了 Rohde & Schwarz 在廣播發射機領域的深厚技術，具備極高的強固性，R&S BBA150 對 RF 輸出的失配具有極高的容忍度，即使發生 RF 端短路或開路狀況也不會損壞設備，在 VSWR 6:1 的嚴苛失配條件下，放大器仍能盡可能持續輸出額定功率，確保 EMC 測試過程不因負載變化而中斷。


靈活配置：緊湊模組化與智慧切換

R&S BBA150 的設計經過優化，能在最小的佔用空間內提供最大的靈活性。

• Twin-band (雙放大器) 配置：
  在單一機箱內整合兩個相同頻段的放大器，適合雙音測試 (Two-tone measurements)。
• Dual-band (雙頻段) 配置：
  整合兩個不同頻段的放大器，透過切換開關選擇工作頻段。

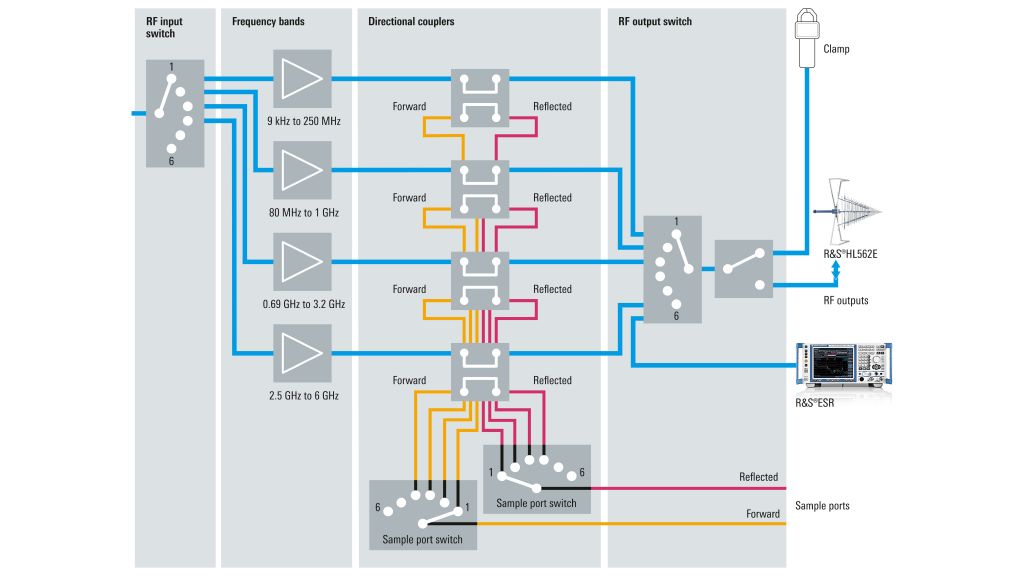

• 豐富的切換選項：
  透過內建的 RF 輸入/輸出開關與取樣埠 (Sample ports)，使用者無須頻繁插拔線材即可改變測試路徑。

進階技術規格與操作介面 (Technical Supplement)

智慧控制與遠端操作

為了適應現代化實驗室與自動化測試需求，R&S BBA150 提供了多元的操作介面：

• 本機操作：

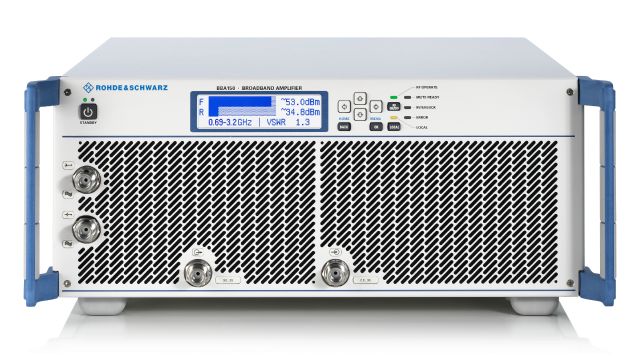

  配備液晶顯示螢幕與實體按鍵，可即時監控正向功率、反射功率與 VSWR 數值。

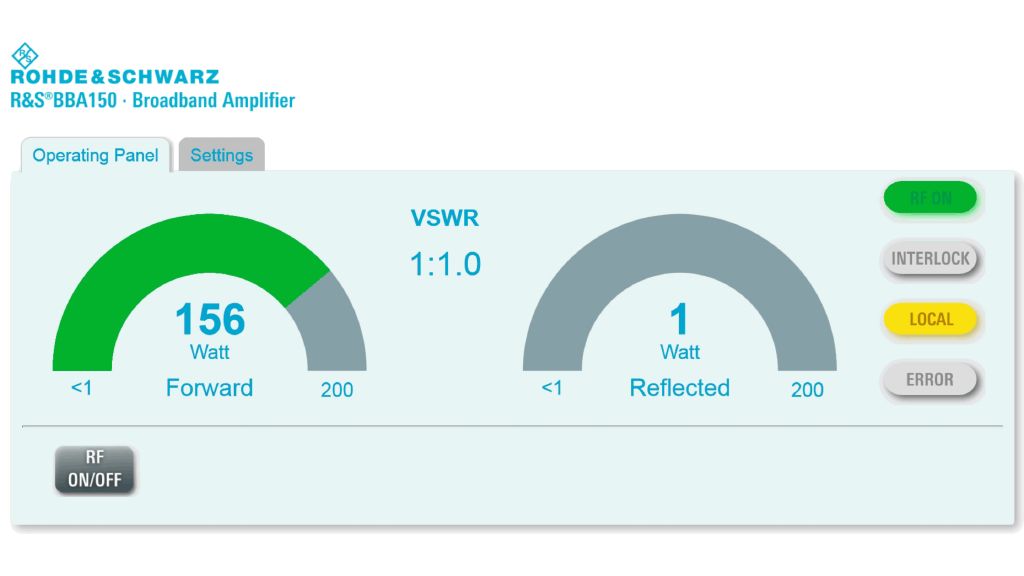

• Web GUI 介面：
  內建網頁伺服器，透過 LAN 連接後，即可使用瀏覽器 (Chrome, Firefox, Edge) 進行遠端監控與設定，無需安裝額外軟體。
• 自動化整合：
  支援標準 Ethernet 介面與 SCPI 指令集，可輕鬆整合至 R&S ELEKTRA 等 EMC 測試軟體中，實現全自動化測試流程。

完善的冷卻與保護機制

• 冷卻系統：
  採用強制氣冷設計 (Forced air)，風扇由前端進氣、後端排氣，確保長時間高功率運作的熱穩定性。
• 安全互鎖 (Interlock)：
  提供「自動 (Automatic)」與「互動 (Interactive)」兩種互鎖模式，當互鎖迴路被觸發時可自動切斷 RF 輸出，保障人員與設備安全。

應用領域與合規標準

R&S BBA150 廣泛支援各類電磁相容性 (EMC) 法規測試，包含但不限於以下國際標準：

• CISPR (國際無線電干擾特別委員會標準)
• IEC / EN (國際電工委員會 / 歐盟標準)
• ISO (國際標準化組織，如車用電子測試)
• ETSI (歐洲電信標準協會)
• FCC / ANSI (美國聯邦通訊委員會 / 美國國家標準協會)

除了法規測試，亦適用於物理工程研究、通訊元件開發以及雷達與通訊系統的抗干擾驗證。
