R&S BBA130 寬頻放大器

重新定義寬頻放大：首款偏置點與失配容忍度「雙重可調」的解決方案

R&S BBA130 寬頻放大器提供多樣化的設定選項，能針對特定應用需求將輸出訊號優化至最佳狀態，在運作過程中，系統支援調整電晶體運作等級（切換於 Class A 與 Class AB 之間），並允許在「最大輸出功率」與「高輸出失配容忍度」模式間自由選擇。

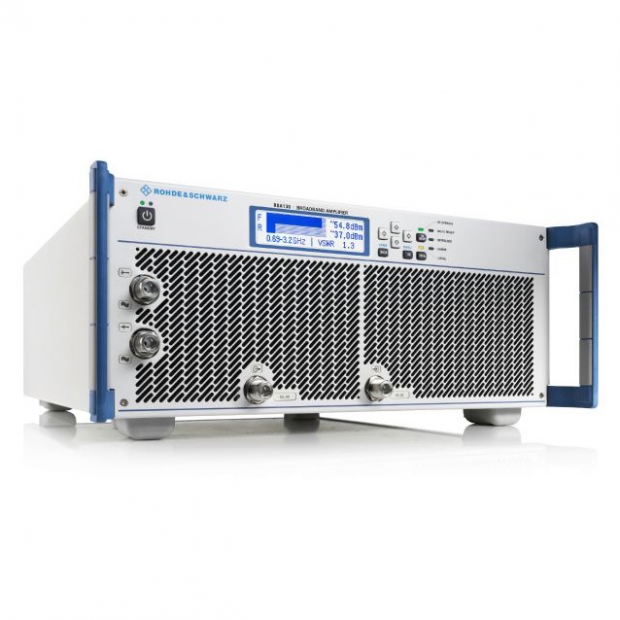

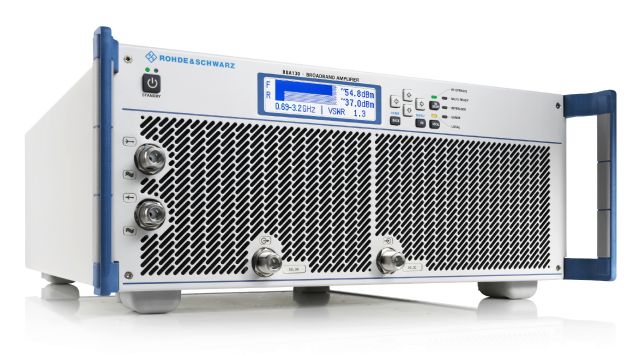

此寬頻放大器的主要應用領域涵蓋 RF 元件開發、生產及品質保證階段的設計與產品驗證測試，R&S BBA130 具備輕量化與模組化特性，並針對特定頻率範圍進行優化，其提供桌上型與機架式兩種配置：低功率型號採用 4 HU、19 吋規格，可作為桌上型儀器獨立使用或整合於機櫃中；高功率型號則專為機櫃安裝設計。

操作控制方面，支援前面板顯示器與實體按鈕、遠端控制介面（適用於自動化操作）或透過網頁瀏覽器進行管理；此外模組化設計保留了未來升級功率與頻率範圍的彈性，結合完善的服務體系與全球備件供應網絡，確保了全球客戶的高度信賴與使用信心。

關鍵規格

頻率範圍：80 MHz 至 6 GHz
輸出功率：22 W 至 13000 W
具備偏置點 (Bias point) 與失配容忍度 (Mismatch tolerance) 可調功能
適用於振幅、頻率、相位、脈衝及 OFDM 調變
頻率與功率可靈活擴充及升級

功能與優勢

寬頻放大：穩健且可擴充的廣泛產品組合

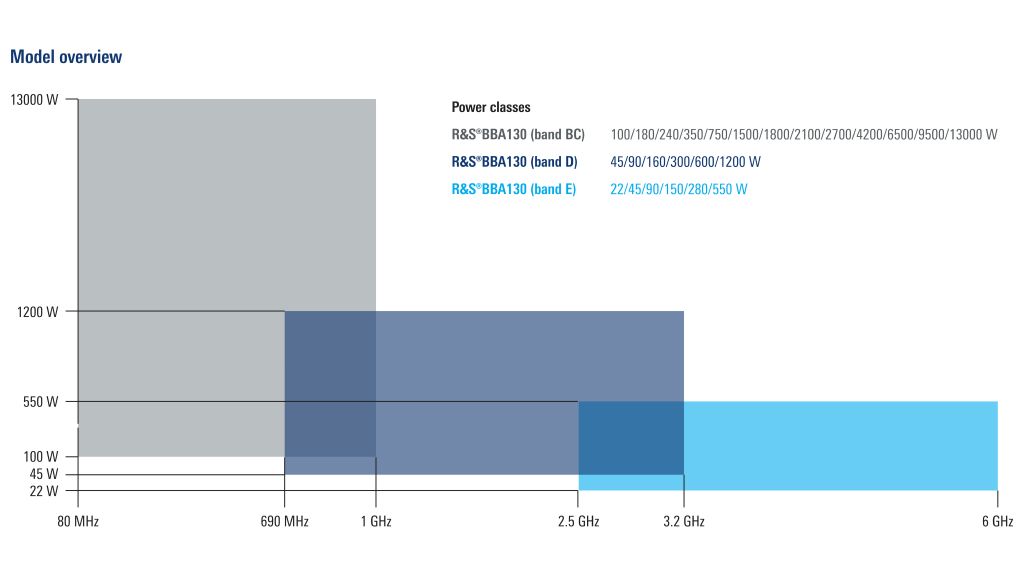

R&S BBA130 寬頻放大器採用最先進的固態微波放大技術，涵蓋三個頻率範圍：80 MHz - 1 GHz (BC)、0.69 GHz - 3.2 GHz (D) 以及 2.5 GHz - 6 GHz (E)，並提供 22 W 至 13000 W 之間不同的功率等級，它們在頻率與功率方面可靈活擴充與升級，這不僅保障了客戶的投資，也提供了日後因應新需求調整系統的靈活性。

可調偏置點：卓越的線性度

透過 R&S BBA130，您可以將電晶體偏置設定為 Class A、Class AB 或兩者之間的任意點，以改變輸出訊號的特性。

Class A 偏置點：
提供卓越的線性度與良好的諧波表現，適合產生用於裝置測試的純淨連續波 (CW) 訊號。
Class AB 偏置點：
允許精確重現脈衝訊號並提升效率，適合精確放大脈衝訊號。

平衡輸出功率：最大輸出功率與高失配容忍度的抉擇

R&S BBA130 允許您根據應用場景進行選擇：

最大輸出功率模式：
當阻抗匹配良好（最大 VSWR 約 2:1）時，例如在設計與產品驗證測試期間使用。
高失配容忍度模式：
隨之而來的是功率降低（從 VSWR 約 6:1 開始），適用於涉及匹配不良天線的 EMC 應用，或輸入阻抗顯著偏離 50 Ω 的待測物 (DUT) 量測，它必須盡可能長時間地持續產生所需的輸出功率。

靈活配置：緊湊模組化與豐富的切換選項

R&S BBA130 的設計在小佔地面積內實現了最大的靈活性，放大級與其他組件的緊湊模組化設計，以 19 吋機架單元建構高度整合的系統，這些機架單元的頻率與功率可靈活配置，眾多的切換選項讓您可以將個別放大器混合搭配成具有多個頻段的單一系統，以獲得針對您特定應用的最佳配置。

現代化使用者介面：靈活的控制與操作

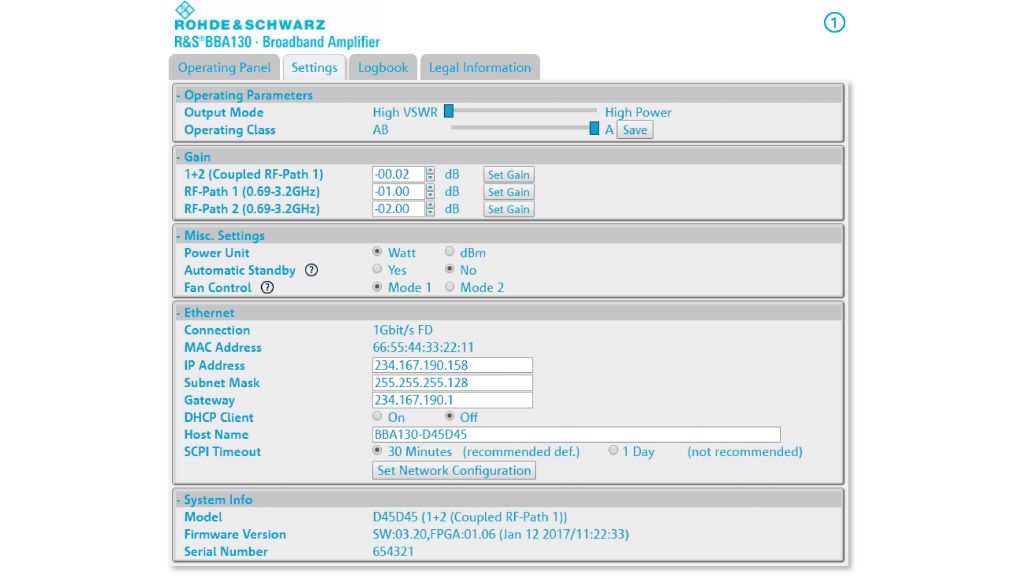

R&S BBA130 可透過前面板的顯示器與按鈕進行操作，非常適合實驗室使用且易於更改設定。此外，R&S BBA130 也可透過電腦使用其圖形化使用者介面 (GUI) 進行便捷操作。整合於 R&S BBA130 中的 Web GUI 可透過 LAN 與網頁瀏覽器呼叫。標準的乙太網路介面使得利用遠端控制 SCPI 指令自動化測試序列成為可能。
