突破 5G-A 與 Wi-Fi 7 量產測試瓶頸：高階射頻前端模組 (RF FEM) 多埠同步與極限 EVM 量測



邁入二零二六年的全球半導體與無通訊產業，正經歷一場由頻譜擴展與極端調變技術所驅動的硬體革命，第三代合作夥伴計畫（3GPP）的 5G-Advanced 標準以及國際電機電子工程師學會（IEEE）所制定的 802.11be（即 Wi-Fi 7）標準，已正式成為高階智慧型手機、物聯網閘道器與企業級路由器的絕對標配，為了在有限的頻譜資源內榨出每秒高達數十千兆位元（Gbps）的傳輸量，新一代通訊標準強制導入了極其嚴苛的實體層（PHY）技術。

在 Wi-Fi 7 的規範中，通道頻寬被倍增至一百六十百萬赫茲（160 MHz）甚至三百二十百萬赫茲（320 MHz），更具顛覆性的是其採用了高達 4096 QAM（正交振幅調變）的高階調變技術，相較於前一代的 1024 QAM，4096 QAM 將星座圖（Constellation Diagram）上的符元（Symbol）密度提升了四倍，這意味著在訊號的向量空間中，每一個理想的訊號點與其相鄰點之間的「歐幾里得距離（Euclidean Distance）」被極度壓縮。

為了完美發射與接收如此密集的微波訊號，負責將數位基頻轉換為物理電磁波的「射頻前端模組（RF FEM）」面臨了史無前例的線性度考驗，RF FEM 內部高度整合了多頻段的功率放大器（PA）、低雜訊放大器（LNA）與高速射頻開關（RF Switch），根據 IEEE 測試規範，Wi-Fi 7 的發射器誤差向量幅度（Error Vector Magnitude, EVM）必須被嚴格控制在負三十八分貝（-38 dB）以內，基於測試儀器必須比待測物精準至少六至十分貝的計量學黃金法則，這要求自動化測試設備（ATE）系統本身的殘餘 EVM 必須低於負四十四分貝（-44 dB）。

然而，當測試架構師與量產工程師試圖在半導體封測廠內，建立一套兼具極致精度與龐大單位小時產能（Units Per Hour, UPH）的 RF FEM 測試機台時，實務上將不可避免地面臨三大極難跨越的射頻物理與經濟學難題：

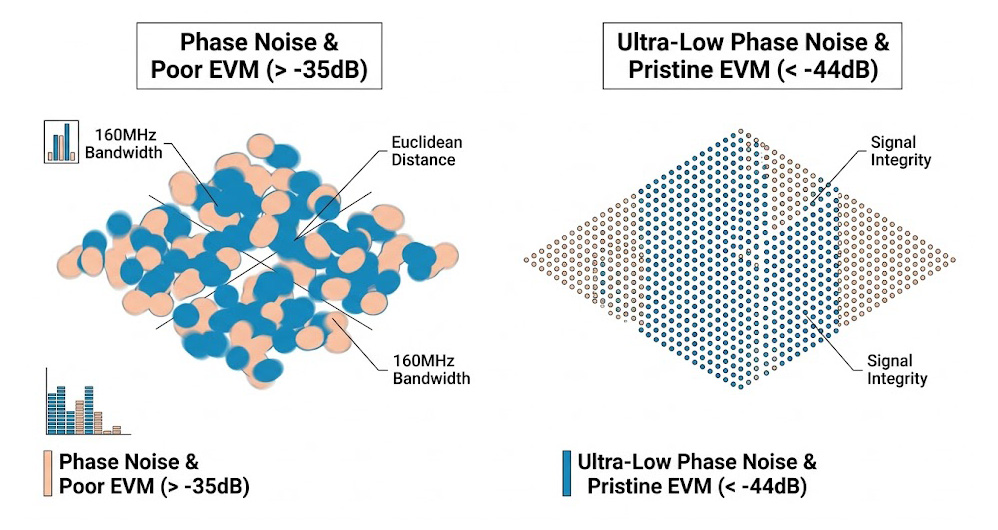

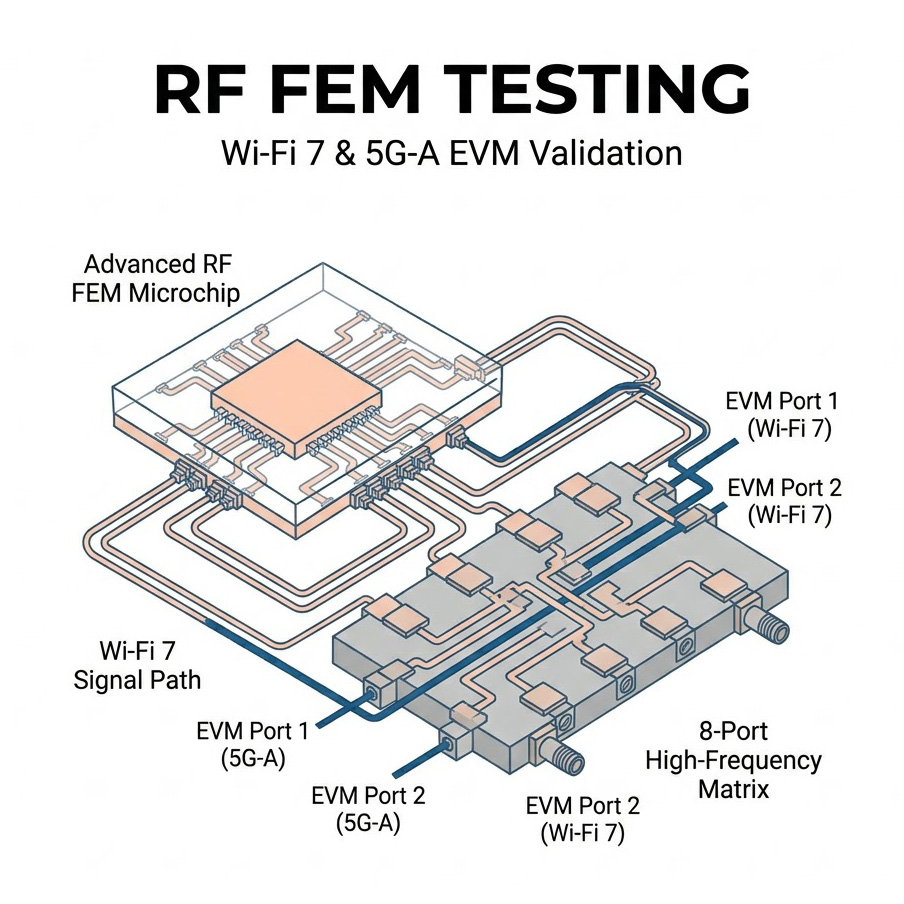

4096 QAM 極端調變下的相位雜訊底噪與 EVM 量測失真

在評估射頻放大器的訊號保真度時，誤差向量幅度（EVM）是唯一的真理，EVM 量化了真實測得的射頻訊號向量與理想參考訊號向量之間的偏差，在 4096 QAM 的測試環境中，任何來自儀器內部本地振盪器（Local Oscillator）的微小相位雜訊（Phase Noise）、混頻器產生的互調失真（Intermodulation Distortion），或是測試線纜引入的熱雜訊，都會直接轉化為 EVM 的惡化。

實務上，傳統的自動化測試設備在面對高達 7 GHz 頻段且頻寬達 160 MHz 的廣闊訊號時，其射頻前端接收機極易達到線性區的飽和邊緣，產生非線性的增益壓縮。這會導致在解調變分析儀的螢幕上，原本應該清晰獨立的 4096 個點，暈染成一片模糊的雜訊雲。

工程師在產線上往往會陷入困境：當測試機台報出 -35 dB 的不及格 EVM 數值時，根本無法釐清這是因為 RF FEM 晶片本身的功率放大器線性度不足所致，還是因為測試機台內部的訊號路徑遭受了寄生電容與底噪的污染。如果測試系統缺乏低於 -44 dB 的純淨底噪保證，產品的良率篩選將失去科學依據，導致大量本應合格的良品被誤判報廢（False Fail）。

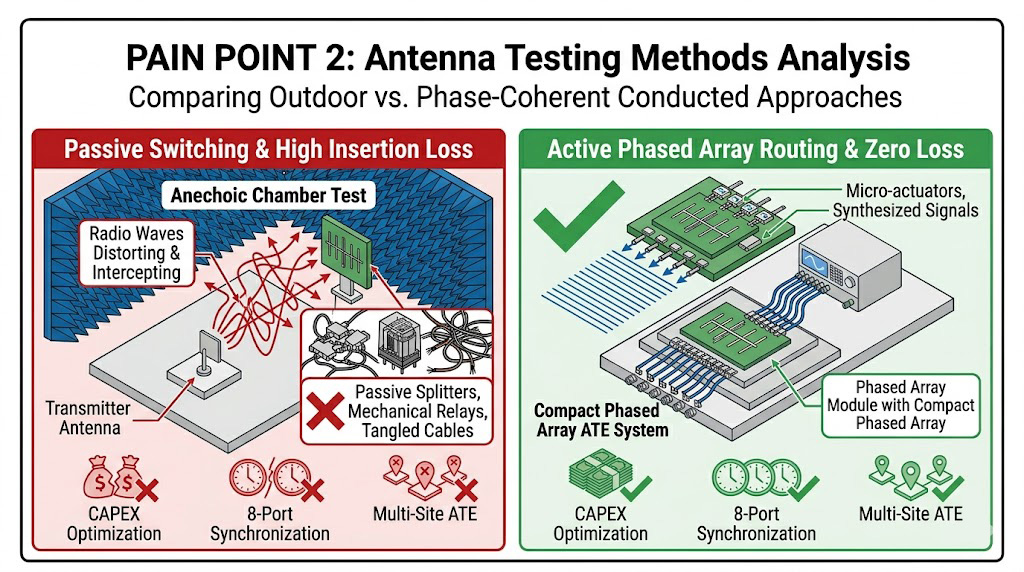

多站點平行測試的佈線衰減與 CAPEX 夢魘

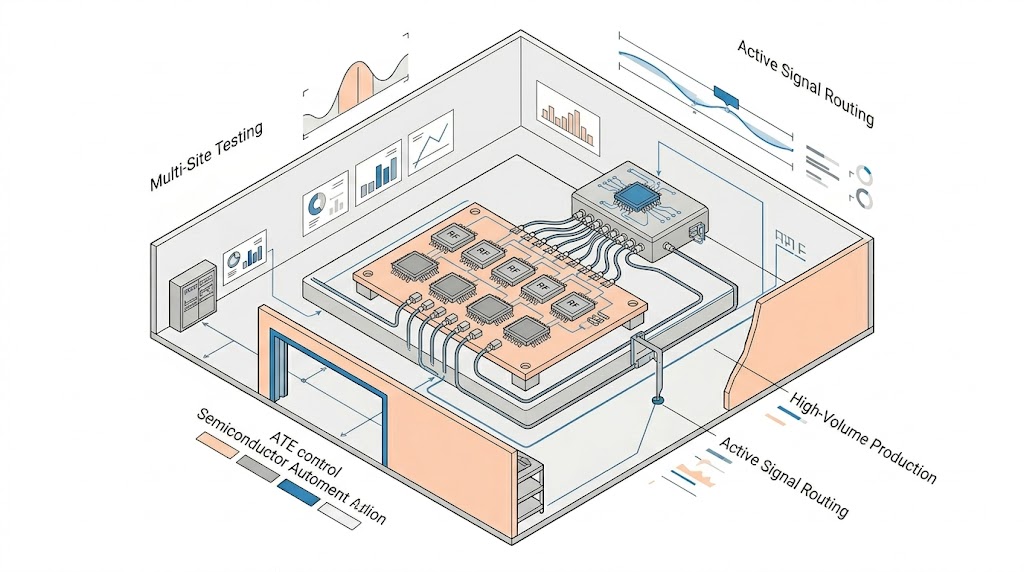

現代 RF FEM 為了支援多輸入多輸出（MIMO）架構，單一晶片封裝內通常具備數個至十數個射頻輸出入埠，在半導體量產環境中，為了攤提昂貴的機台成本，測試載板（Load Board）上必須同時放置四顆甚至八顆晶片進行「多站點平行測試（Multi-Site Testing）」。這意味著測試機台必須同時處理幾十個高頻射頻通道。

傳統的解決方案是使用大量的被動式射頻功分器（Splitter）、合成器（Combiner）與機械式同軸繼電器（Mechanical Relays）來分配昂貴向量網路分析儀（VNA）或向量訊號收發機（VST）的訊號。然而，這種「疊床架屋」的硬體拼湊是射頻工程的災難。

每一個機械開關與功分器都會引入顯著的插入損耗（Insertion Loss），且不同路徑之間的走線長度差異會產生不可忽視的相位偏移，更致命的是，被動元件在切換時會產生突波，且高頻訊號在複雜的矩陣網路中極易發生通道間的串擾（Cross-talk），為了補償這些損耗，工程師必須不斷提高訊號源的輸出功率，這又進一步惡化了系統的互調失真。如果企業為了追求極致的訊號完整性，而為每一個站點配置獨立的高階 VNA 與 VSA，其龐大的資本支出（CAPEX）將徹底摧毀晶片量產的成本競爭力。

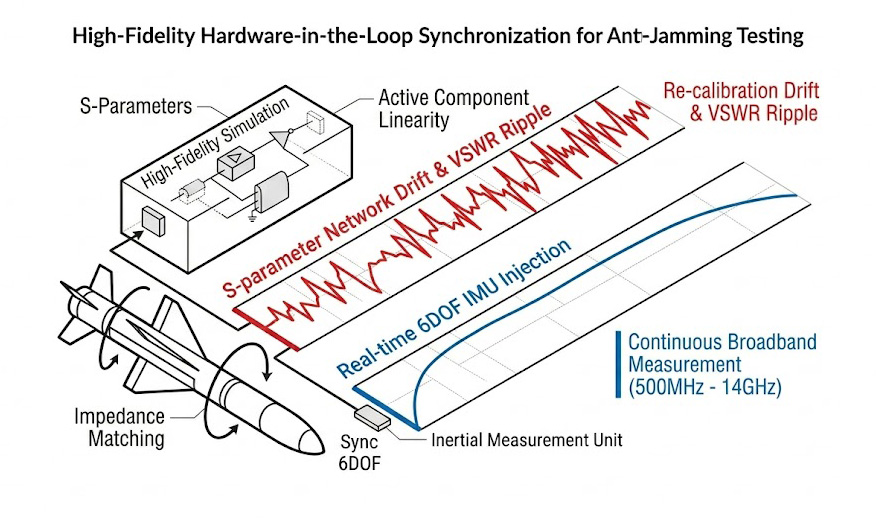

寬頻 S 參數特性分析與大訊號量測的阻抗匹配與校準盲區

RF FEM 內部的濾波器與放大器必須在極寬的頻譜範圍內運作，除了測試 EVM 之外，工程師必須針對晶片的每一個射頻埠，進行涵蓋數百百萬赫茲（MHz）至高達 14 千兆赫茲（GHz）的散射參數（S-parameters）分析，精確量測其反射損失（Return Loss）與穿透損失（Insertion Loss）。

在傳統的 ATE 機台中，由於 S 參數測試（依賴 VNA）與調變訊號測試（依賴 VSA/VSG）使用的是完全不同的儀器硬體，測試流程必須在不同的儀器路徑之間進行物理性的電路切換。這種頻繁的內部開關切換，會改變整個測試迴路的特性阻抗（Characteristic Impedance）。

在微波物理中，任何微小的阻抗不匹配（Mismatch），都會在測試接面處產生駐波比（VSWR）震盪，當測試工程師完成了極其繁瑣的短路-開路-負載-穿透（SOLT）校準後，只要測試路徑一經切換，校準基準面（Calibration Plane）便會發生漂移，這導致測得的 S 參數曲線上佈滿了高頻的波浪狀漣波（Ripples）。同時在進行大訊號驅動測試時，傳統切換矩陣往往無法承受較高的連續輸入功率，導致測試動態範圍嚴重受限，這種校準狀態的脆弱性與動態範圍的不足，讓寬頻網路特性分析成為產線工程師每日必須面對的除錯夢魘。

面對 5G-Advanced 與 Wi-Fi 7 在射頻前端模組測試上所遭遇的極端調變解析度、多站點佈線衰減以及寬頻 S 參數校準失真等三大痛點，我們提供專為高階射頻量產打造的創新訊號擴展解決方案，協助客戶打破傳統機台的物理限制，以最簡約的配置釋放極限測試效能。

核心射頻多站點擴展樞紐：Ohmplus OHM⁺ GT-S MEB 射頻前端模組測試設備

針對難題二的大規模平行測試瓶頸以及難題三的寬頻 S 參數收斂挑戰，我們薦導入 Ohmplus OHM⁺ GT-S Middle Electronic Box (MEB) 訊號擴展模組，這是一款徹底顛覆傳統被動切換架構的革命性測試中樞。

OHM⁺ GT-S Middle Electronic Box (MEB) 專為射頻前端模組 (FEM) 與Wi-Fi 7晶片設計，具備8埠同步測試、500MHz-14GHz寬頻與極致模組化設計，大幅提升ATE測試效率。

• 突破衰減的相控陣列主動路由技術：
  OHM⁺ GT-S MEB 捨棄了耗損極大的傳統機械繼電器，其核心採用了先進的相控陣列電路（Phased Array Circuit）技術，它不僅僅是一個切換矩陣，更是一個內建強大主動元件的高效能路由中心，透過這種主動式架構，MEB 能夠將來自單一儀器的訊號，無損且極低延遲地精確導引至多達 8 個射頻連接埠。這賦予了傳統 ATE 機台強悍的「8 埠同步測試能力」，工程師僅需使用最少的基礎儀器配置，即可同步對多顆 RF FEM 進行激發與量測，大幅提升單位小時產能（UPH），同時將企業的資本支出（CAPEX）降至最低。
• 涵蓋 500 MHz 至 14 GHz 的超寬頻一站式量測：
  針對寬頻 S 參數測試的校準漂移痛點，GT-S MEB 具備極其寬廣的頻寬覆蓋能力（500 MHz 至 14 GHz），在專屬的測試模式下，其 8 個埠皆可獨立執行精確的反射與穿透損失量測，它具備高達 +16 dBm 的最大連續輸入與輸出功率，確保在大訊號驅動時擁有優異的動態範圍與線性度。更重要的是，它將射頻、數位與電源介面高度模組化，測試全程無需反覆切換外部實體線路，確保了校準基準面的絕對穩定，徹底消除了阻抗不匹配所引發的駐波漣波。

迎戰 4096 QAM 的極致 EVM 保真度

為克服難題一中 Wi-Fi 7 極端調變下的相位雜訊底噪限制，GT-S MEB 展現了無與倫比的射頻訊號純淨度。

OHM⁺ GT-S MEB 射頻測試架構示意圖：此圖展示了專為射頻前端模組 (RF FEM) 測試打造的高整合度訊號擴展模組，透過波束形成電路 (MEB) 與單一台向量訊號收發機 (VXT) 的極簡配置，系統可支援多個射頻連接埠的同步測試，實現極高的測試速度，從而顯著提升自動化測試設備 (ATE) 的整體測試效率與部署彈性。

• 完美匹配高階調變驗證：
  GT-S MEB 從底層架構便專為無縫協同高階向量訊號收發機（VSA/VSG）而設計，它透過極低相位雜訊的內部振盪路徑與高線性度的硬體體質，確保在傳遞複雜調變訊號時不引入任何非線性失真。在最嚴苛的 802.11be (Wi-Fi 7) 160 MHz 頻寬、4096 QAM 測試條件下，透過 MEB 擴展後的系統誤差向量幅度（EVM）依然能維持在低於負四十四分貝（<-44 dB）的極致水準（而在 802.11ax 1024 QAM 條件下更低於 <-48 dB）。這項特性協助晶片設計團隊在極高的科學可信度下，精確剔除製程瑕疵，確保每一顆交付的射頻晶片皆具備完美的訊號完整性。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
