大面積均勻輻射基準：無人機 WFOV 熱像儀泛光校準與熱物理極限

進入 2026 年，現代戰術無人載具 (UAV) 為了極大化單一航次的情資偵蒐 (ISR) 涵蓋範圍，其光電酬載已全面向大陣列與「廣視場角 (Wide Field of View, WFOV)」光學設計演進，在長波紅外線 (LWIR) 與中波紅外線 (MWIR) 頻段中，這類 WFOV 鏡頭不僅需要捕捉極端廣闊的地貌熱特徵，其輸出的原始數據更直接饋入邊緣人工智慧 (Edge AI) 處理單元，進行全自主的威脅識別與目標追蹤，這項技術演進使得紅外線軍規測試標準（如 MIL-STD 相關更新與北約光電測試準則）發生了根本性的位移，測試的重心不再僅限於中心視場的空間解析度，而是極度苛求「全視場邊緣至邊緣 (Edge-to-Edge)」的絕對輻射純淨度。

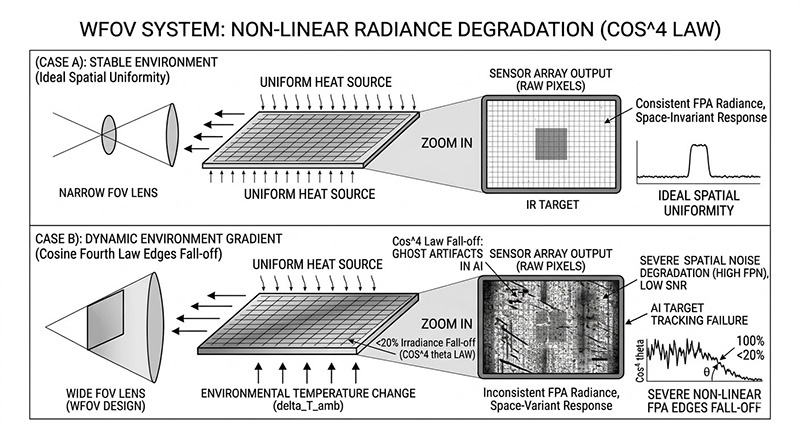

從光學幾何與半導體物理的雙重維度來看，WFOV 系統天生帶有致命的非均勻性缺陷，廣角透鏡不可避免地遵循「餘弦四次方定律 (Cosine Fourth Law)」，導致焦平面陣列 (FPA) 邊緣的輻射照度呈現非線性的急遽衰減；同時，感測器陣列中數百萬個微型熱敏電阻或光電二極體，其增益與暗電流亦存在微觀製程變異，為了在演算法層面抹平這些光學與物理的先天不均勻，工程師必須在無窮遠焦點外執行泛光模式 (Flood Mode) 的「非均勻性校正 (NUC)」；然而，當待測物的視場角極度擴張時，要求一個熱輻射基準源能同時填滿整個巨大的幾何立體角，且維持毫開爾文 (mK) 級別的熱力學平坦化，將使測試工程師面臨以下三大難以跨越的實務挑戰。

WFOV 入瞳幾何與輻射源熱質量的物理矛盾

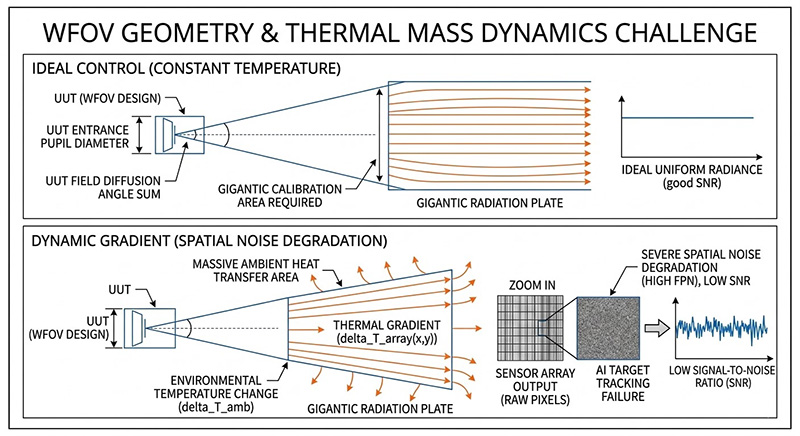

在執行廣泛光模式校準時，輻射基準源的實體面積必須遠大於待測物 (UUT) 的入瞳直徑與視場擴散角的總和，對於 2026 年新一代的 WFOV 無人機熱像儀，這往往意味著需要直徑高達 10 英吋甚至 14 英吋以上的巨型輻射發射板， 從熱動力學的角度分析，當一塊高導熱金屬板的幾何面積呈平方級數增大時，其與周遭環境空氣的熱交換面積也隨之暴增，在非真空的常規測試實驗室中，輻射板邊緣的熱對流邊界層 (Convective Boundary Layer) 會以前所未有的速率帶走（或注入）熱能，這種熱力學耗散會導致輻射板不可避免地產生「中心與邊緣的熱梯度 (Thermal Gradient)」，若強制加大 PID 控制迴路的驅動電流來補償邊緣熱損，又極易引發中心區域的溫度過衝 (Overshoot) 與低頻熱振盪。

輻射場的微觀梯度與 NUC 查找表 (LUT) 的永久性汙染

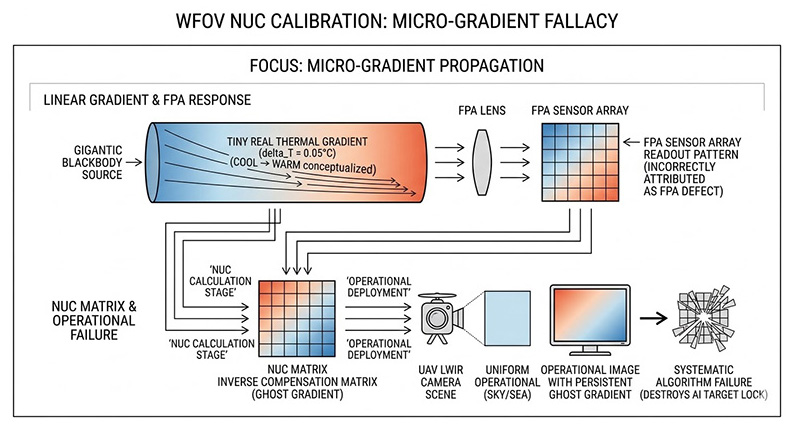

非均勻性校正的演算法邏輯，是絕對信任它所觀測到的輻射基準，在泛光校準過程中，FPA 會將接收到的所有空間差異，全數歸咎於「感測器自身的缺陷」，並計算出反向的補償係數寫入記憶體中，這產生了一個極度危險的工程陷阱：如果這個大面積輻射源自身存在區區 0.05°C 的實體熱梯度（例如左上角微冷，右下角微熱），這個「設備本身的物理瑕疵」將被感測器忠實地記錄下來；在演算法的倒置補償下，這會導致無人機出廠後，在觀測絕對均勻的真實天空或海面時，畫面上永遠浮現出一個相反溫度的「幽靈漸層」，這種由測試設備精度不足所引發的系統性失真，對於依賴像素對比度進行神經網路運算的目標鎖定系統而言，將導致全域性的演算法崩潰。

大入射角 (High Angle of Incidence) 下的朗伯體退化與環境反射

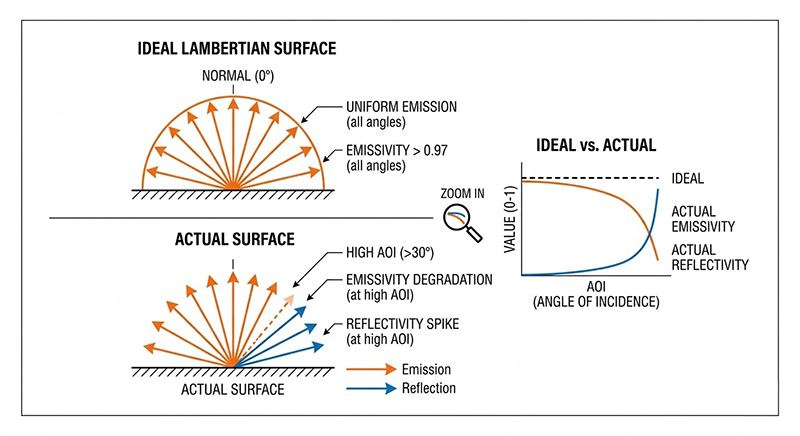

WFOV 鏡頭邊緣的像素，是以極大的傾斜角 (High Angle of Incidence) 去觀測輻射基準源的邊緣區域，根據輻射度學與表面物理，即便是業界標準的高發射率結構黑塗層，其在法線方向（0度）可能具備大於 0.97 的完美發射率；但當觀測角度偏離法線達到 30 度或 40 度以上時，其表面特性將逐漸背離完美的「朗伯體 (Lambertian Radiator)」，發射率會出現非線性的衰減，而反射率則對等急遽上升，這導致 WFOV 熱像儀的邊緣像素，不僅沒有觀測到準確的校準溫度，反而「看見」了反射自實驗室冷氣出風口或測試機櫃金屬外殼的冷熱雜散光。這種角度依賴性的發射率退化，使得 WFOV 的全域 NUC 成為一項跨越光學、材料科學與熱力學的極端工程挑戰。

面對上述嚴苛的測試與廣視場角 (WFOV) 校準挑戰，奧創系統推薦導入 SBIR 專為高階大陣列紅外線感測器特性化所設計的 Infinity EX 系列絕對溫度黑體，我們深知大面積光電測試並非單純的設備買賣（Box Moving），而是必須提供從熱動力學建模、大面積輻射平坦化到最終數據驗證的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。

針對 WFOV 幾何與熱物理極限，EX 系列提供了從 4 英吋至高達 14 英吋的超大方形輻射孔徑。其內部結構採用了先進的熱質量分佈與防對流阻絕設計，確保在涵蓋 90% 以上的巨大發射表面積上，其空間均勻度依然能維持在極度嚴苛的指標內（優於 Tset - Tambient 的 98%，或 0.010ºC），這項極致的熱物理平坦化能力，能協助客戶符合最嚴格的軍工規範，確保 NUC 補償矩陣的絕對純淨，杜絕任何幽靈漸層造成的 AI 誤判。

針對大入射角下的朗伯體退化與雜散光反射難題，EX 系列大面積黑體可選配革命性的 VANTABLACK® S-IR 奈米碳管超黑表面塗層，此技術將長波紅外線 (LWIR) 的全域發射率推升至大於 0.995 的物理極限，並具備卓越的低雙向反射分佈函數 (BRDF) 特性，即使在 WFOV 鏡頭極端的邊緣觀測視角下，依然能維持近乎完美的黑體輻射特性，從物理根源徹底消滅環境冷熱雜散光的反射干擾；此外，EX 系列全面搭載解耦的 iProbe 智慧型溫度探棒，協助量產線在維持 NIST 可追溯性的同時，大幅提升測試效率與設備妥善率。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。


SBIR 的 iProbe 是一種智慧型溫度感測器，其校準作業獨立於黑體系統；重新校準時，僅需更換為已校準的探棒即可，過程簡單快速，無需特殊儀器，能有效減少停機時間。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援
