低軌衛星通訊與艦載光電追蹤系統 (EO/IR) 的極端海象動態驗證與主動穩定解決方案



進入二十一世紀的現代化戰場與高階商業應用領域，「制空權」與「制海權」的定義已隨著低軌道衛星（LEO）星系的蓬勃發展而徹底改寫，以 Starlink、OneWeb 為首的巨型衛星星系，結合了 B5G/6G 的次世代通訊技術，讓全球覆蓋的寬頻通訊成為現實。同時，無人水面載具（USV）、無人飛行載具（UAV）以及新一代海軍巡防艦，皆大量導入了整合感測與通訊（ISAC, Integrated Sensing and Communication）技術、主動電子掃描陣列雷達（AESA）以及極度精密的光電尋標頭與紅外線追蹤系統（EO/IR Seekers）。

SANLAB 穩定化平衡系統 涵蓋 6DOF 動態平台、無人機著陸平台 及 陀螺穩定平衡台，廣泛應用於國防、海事與工業領域，確保極致穩定與安全，探索 SANLAB 如何助您征服動盪環境！

然而這場由「超視距通訊」與「精確打擊」主導的技術革命，正面臨著一個嚴峻的物理挑戰：載具的極端動態環境，無論是安裝於主力艦艇最高桅杆上的相位陣列天線，或是搭載於輕型無人艇上的光電偵蒐球，其運作環境往往充斥著極為惡劣的氣候考驗，當船艦遭遇四級甚至五級海象時，巨大的湧浪會讓船體產生深幅的俯仰（Pitch）、劇烈的滾轉（Roll）以及高達數公尺的垂直起伏（Heave）；同時，船艦引擎的運轉與海浪拍打艦艏的衝擊，會將高頻率的震動沿著鋼性船體直接傳遞至精密的電子光學設備上；在這樣的極端動態下，要讓一道僅有幾度寬的 Ka-Band 毫米波波束精準對準以第一宇宙速度飛行的低軌衛星，或者讓高倍率紅外線鏡頭死死鎖定數十公里外的敵方掠海飛彈，其難度無異於在狂風暴雨中穿針引線。

奧創系統科技（Ultrontek）作為航太國防與系統整合領域的先驅，深知「實戰環境的不可控性，必須透過實驗室內的極限重現與硬體端的主動防護來克服」，為此我們精選並深度整合了三款處於業界巔峰的核心產品，打造出針對海事與航太極端動態的終極解答；首先針對實驗室內的研發測試，我們推薦導入 SANLAB SMotion 系列重型六軸動感平台（如 SM3000 / SM6000），以高達六噸的負載與超長行程，完美重現極端海象；其次針對實戰部署，我們提供具備軍規防護的 SANLAB SS 系列雙軸穩定平台（如 SS150 / SS300），主動抵銷環境晃動；最後，針對次世代通訊，我們推出了 LEO 衛星通訊動態追蹤與姿態模擬開發平台。這三位一體的解決方案，徹底消除了靜態測試與動態實戰之間的巨大斷層，為現代海空防禦系統築起無懈可擊的護盾。

解決現代艦載通訊與光電追蹤系統的三大核心難題

惡劣海象下 LEO 衛星通訊天線 (SOTM) 的指向誤差與資料鏈斷線危機

移動中的衛星通訊（Satcom On-The-Move, SOTM）是現代化部隊的神經樞紐，然而低軌衛星（LEO）相較於傳統同步衛星（GEO），其在天際線上的移動速度極快，單一衛星的可視時間僅有數分鐘，當 SOTM 天線安裝於劇烈搖晃的艦艇或高速戰術輪車上時，載具的瞬間 Roll（滾轉）與 Pitch（俯仰）角度往往遠大於天線本身的波束寬度（Beamwidth），若缺乏極低延遲且高扭矩的主動穩定補償機制，或是電控掃描的速度跟不上機械晃動的頻率，天線會瞬間失去與衛星的對準（Misalignment），導致訊號衰減、封包遺失，甚至引發整個作戰資料鏈（Data Link）的全面中斷。

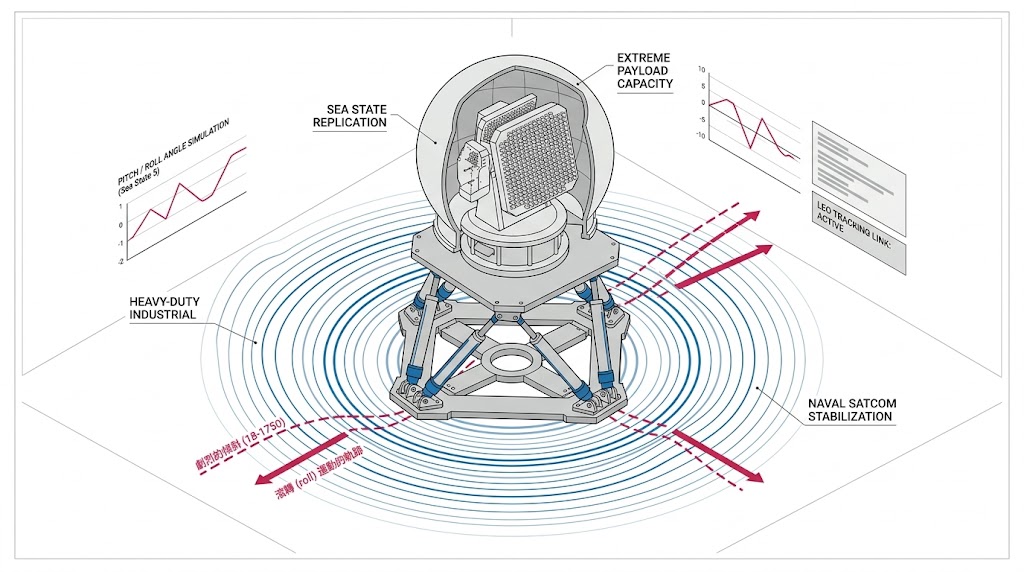

示意圖展示重型六軸運動平台模擬五級海象下的劇烈俯仰與滾轉運動，測試海用低軌衛星通訊（SATCOM）天線的穩定性，此測試驗證了極端酬載下的高動態補償性能，確保在惡劣海況下仍能維持精準追蹤。

艦載與無人艇 (USV) 光電追蹤系統 (EO/IR) 的高頻震動與視距外索敵失效

安裝於艦艇或無人水面載具上的光電追蹤系統，肩負著全天候偵蒐與火控鎖定的重任，在海面高速航行時，引擎的高頻共振與波浪拍打產生了複雜的寬頻震動頻譜，這些震動傳遞至光電雲台（Gimbal）時，會造成高倍率鏡頭的嚴重抖動，在影像畫面上產生所謂的「果凍效應（Rolling Shutter）」或邊緣模糊；傳統的防手震演算法若未經過真實複合震動數據的訓練與驗證，極易在實戰中造成影像辨識 AI 的誤判，或者讓紅外線尋標頭無法穩定追蹤高速移動的小型目標（如無人機或掠海反艦飛彈）。

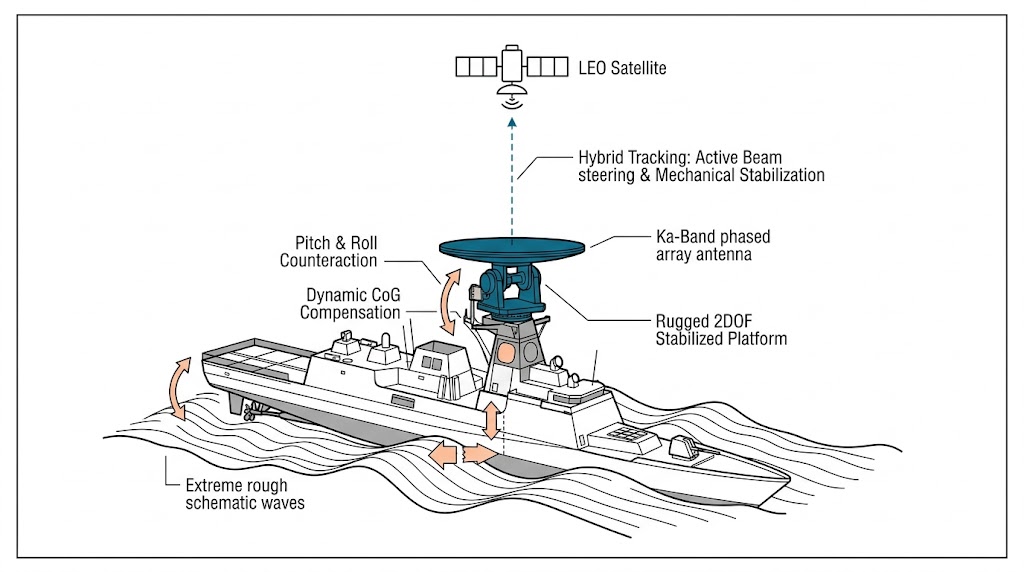

艦載低軌道衛星通訊穩定系統示意圖：巡防艦在極端海況下，利用二自由度平台抵消俯仰滾轉，並以Ka頻段相控陣列天線的混合追蹤（機械穩定與主動波束成形），精準解決指向誤差與斷線痛點。

傳統實驗室無法完美重現複合動態海象與衛星相對運動的 HIL 驗證斷層

在開發先進的 AESA 雷達、ISAC 系統或導航戰（NavWar）抗干擾模組時，工程師極度依賴硬體迴路（Hardware-in-the-Loop, HIL）測試。然而，市面上多數的動感平台往往受限於致動器（Actuator）的行程長度，無法模擬大型艦艇在湧浪中動輒數公尺的緩慢起伏（Heave）與大角度傾斜；同時，這類平台也難以與高頻寬的衛星通訊模擬主機進行次毫秒級（Sub-millisecond）的數據同步。這種「空間行程不足」與「通訊延遲過高」的雙重缺陷，使得研發人員無法在實驗室內建立真實的數位孿生（Digital Twin）環境，被迫投入鉅資進行高風險且難以控制變數的實船出海測試。

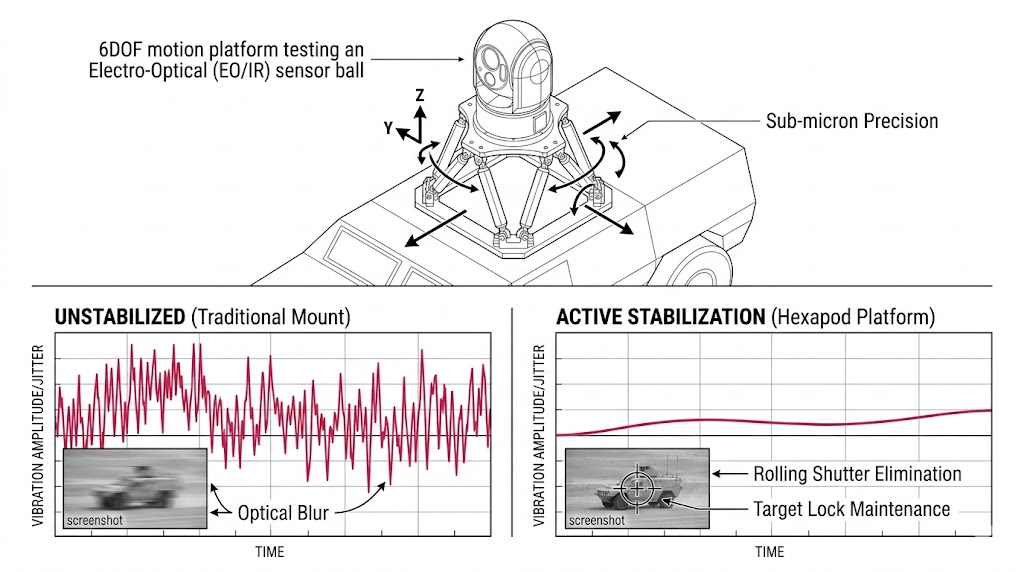

對比 EO/IR 感測器在傳統架下（左）的抖動模糊，與採用次微米精度六軸並聯主動穩定平台（右）消除抖動，滑順鎖定目標。

為徹底克服極端動態環境對精密設備的干擾，奧創系統科技精心策劃的解決方案矩陣，不僅具備強悍的重工業機械體質，更融入了極致精密的機電控制與射頻（RF）整合技術，其核心特色詳述如下：

SANLAB SMotion 長行程重型平台的極限海象重現能力

針對研發端的動態模擬，我們主推 SANLAB SM3000與 SM6000重型六軸動感平台，這兩款設備堪稱實驗室裡的「造浪巨獸」，具備 3,000 公斤至 6,000 公斤的真實有效負載能力（Payload Capacity），更關鍵的是有別於一般輕型平台的短促作動，其採用了超長行程的重型機電致動器（Actuator Stroke 高達 1020mm），使其在多軸耦合（Multi-Axis Coupling）的複雜運動包絡線內，依然能模擬出艦艇在五級海象中緩慢但深幅的升降（Heave）、俯仰與側傾。結合 SANLAB 獨家的電-氣動混合平衡技術（Electro-Pneumatic, EP6D），輔助氣壓缸負責承載數噸重的靜態重量，讓強大的 AC 伺服馬達全心專注於處理瞬態加速度。這不僅徹底解決了重載模擬下的熱衰竭問題，更實現了平台連續數週不間斷的疲勞破壞測試。

SANLAB SS 系列雙軸穩定台的航太級主動補償與軍規防護

將視角從實驗室轉向實戰部署，SANLAB SS150 與 SS300 雙軸穩定平台 (Stabilized Platforms) 是保護敏感儀器的最終防線，專為承載 150 公斤至 300 公斤的重型雷達、光電球或 RCWS 遙控武器站設計，其內建高頻寬的慣性測量單元（IMU）與閉迴路數位控制系統，能以每秒數千次的頻率偵測船艦的 Roll（滾轉）與 Pitch（俯仰）姿態變化，並瞬間驅動高扭力伺服缸進行反向補償，其最終的絕對指向精度可達驚人的 ±0.05° 航太級標準。此外，SS 系列平台完全符合 MIL-STD 810 軍規測試標準，並具備 IP67 等級的防塵防水能力，無論是面對遠洋的強烈鹽霧腐蝕、熱帶的豪雨，還是極地的嚴寒，皆能確保設備穩如泰山。

整合 OHM⁺ 毫米波相控陣列的 LEO 衛星通訊動態追蹤

面對低軌衛星極快的過境速度，奧創系統推出了獨步業界的 LEO 衛星通訊動態追蹤與姿態模擬開發平台，這套系統完美融合了「機械」與「電子」的雙重優勢，採用「混合式動態追蹤（Hybrid Tracking）」架構；在硬體層面我們使用客製化的高負載三軸旋轉平台（支援 30-40kg，IP65/IP66 防護）負責大範圍的方位角（Azimuth）與俯仰角（Elevation）機械追蹤；而在射頻層面，系統搭載了先進的 OHM⁺ DPA 64 通道毫米波相控陣列天線模組，支援 26.5 GHz – 29.5 GHz（Ka-Band）頻段，負責毫秒級的無死角電子波束掃描（Beam Steering）；這種架構讓天線能在載具劇烈晃動的瞬間，透過極速的電子波束成形鎖定最大功率點，無需等待機械結構緩慢回正，徹底解決了 SOTM 系統在惡劣路況或海況下的斷線痛點。

整合 OHM⁺ 毫米波相控陣列天線與客製化高負載三軸平台，專為 B5G/LEO 衛星通訊演算法開發、移動式衛星通訊 (SOTM) 及導航戰測試設計的一站式動態驗證系統。

毫秒級 HIL 系統整合與數位孿生架構

完美的物理硬體必須搭配毫無延遲的數位神經網路，上述的 SANLAB 動感平台與奧創 LEO 追蹤系統，皆全面屏棄了消費級的 USB 介面，採用工業級 IPC 與即時控制器，透過開放式的 API 與 SDK，系統原生支援 UDP、EtherCAT 與 CANBus 等高速工業通訊協定，當研發單位將平台接入 dSPACE 或 Simulink 等 HIL（硬體迴路）模擬主機時，平台能以極低的延遲（低於數毫秒）接收虛擬戰場的姿態指令，並瞬間轉化為物理動作，配合高階洗出演算法（Washout Filter），確保虛擬海浪的起伏、飛彈的追蹤軌跡，與實體平台的六自由度運動達成完美的「數位孿生」同步。

OHM⁺ DPA 64通道毫米波相控陣列天線模組 (C版-含主動散熱)

憑藉著無與倫比的重載穩定性與高頻寬射頻整合能力，奧創系統科技的動態模擬與防護解決方案，其強大的效能完美契合以下四大尖端應用領域：

專屬客製化建置與系統架構評估

打造頂尖的艦載低軌衛星通訊與光電追蹤 6-DOF 測試平台沒有單一標準答案，實際的系統配置將因應您的雷達總成重量（如 SANLAB SM6000 高達 6 噸的重載需求）、微波暗室的空間容積限制，以及遠洋任務中對 IP67/IP66 等級的嚴苛防護要求，而由我們為您進行深度專案客製。

如需針對 SANLAB 工業級重型動態平台與軍規雙軸穩定台的佈建、LEO 衛星動態追蹤平台的射頻整合、空間運動學防撞分析，或是 HIL 硬體迴路通訊對接進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太國防級多軸動態模擬與全域射頻整合經驗，隨時準備為您提供最專業的建置藍圖，確保每一個節點都在最嚴苛的標準下，達成完美的系統共振。
