緊湊型無人機紅外線核心的 SWaP 極限：HOT MWIR 與 SLS 光電整合挑戰

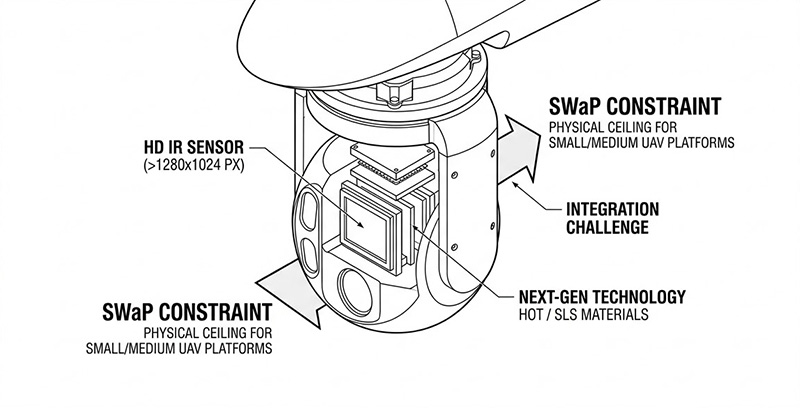

進入 2026 年，戰術級無人載具（UAV）與巡飛彈的戰場角色已從單純的「空中偵察攝影機」演變為具備全自主目標鎖定與打擊能力的「空中邊緣運算節點」，現代卷積神經網路（CNN）與自主追蹤演算法需要極高解析度（High Definition, HD）的紅外線影像來提取長距離外的微弱熱特徵邊界；然而在第二級（Group 2）與第三級（Group 3）中小型無人機平台上，將百萬畫素等級的中波或長波紅外線感測器整合至機載光電塔（EO/IR Turret）中，遭遇了極端嚴苛的「尺寸、重量與功耗（Size, Weight, and Power, SWaP）」物理天花板。

最新的軍規航太光電酬載設計準則（如 MIL-STD 相關飛航酬載規範）明確要求，新一代感測器必須在不增加總起飛重量與不耗損無人機主要電池續航力的前提下，提供大於 1280x1024 像素的空間解析度，傳統的銻化銦（InSb）或汞鎘碲（HgCdTe）冷卻型感測器已無法滿足此框架，迫使業界轉向下一代的高工作溫度（High Operating Temperature, HOT）與應變層超晶格（Strained Layer Superlattice, SLS）技術，在將這些先進半導體材料封裝為緊湊型核心並進行系統級驗證時，光電工程師正面臨著三大難以妥協的熱力學與電子物理難題。

斯特林熱機（Stirling Engine）的卡諾循環效率與 HOT 材料的暗電流平衡

傳統的高解析度中波紅外線（MWIR）陣列必須被深度冷卻至液氮溫度（約 77° Kelvin），以抑制半導體內部的熱激發電子（Thermal Excitation），為達到此極低溫，系統必須搭載高功率的微型斯特林冷卻器（Micro-Stirling Cryocooler），根據卡諾定理（Carnot's Theorem），冷卻目標溫度越低，熱機的物理效率呈現指數級衰減，導致冷卻器必須消耗龐大的電力（通常大於 15 瓦）並產生劇烈的機械高頻震動；為了突破此 SWaP 瓶頸，系統必須導入 nBn 或特定超晶格等「高工作溫度（HOT）」半導體結構，將焦平面陣列（FPA）的工作溫度提升至 135°K 至 150°K，然而，溫度的提升會直接導致奧傑複合（Auger Recombination）與暗電流（Dark Current）的非線性劇增，工程師在設計與測試時，必須在「冷卻功耗的降低」與「熱等效雜訊溫差（NETD）的惡化」之間尋找極度狹窄的物理平衡點，若封裝的杜瓦瓶（Dewar）真空度或防輻射冷屏（Cold Shield）設計存在微觀瑕疵，提升的背景熱輻射將瞬間淹沒 HOT 探測器的訊號動態範圍，導致高頻空間對比度徹底崩潰。

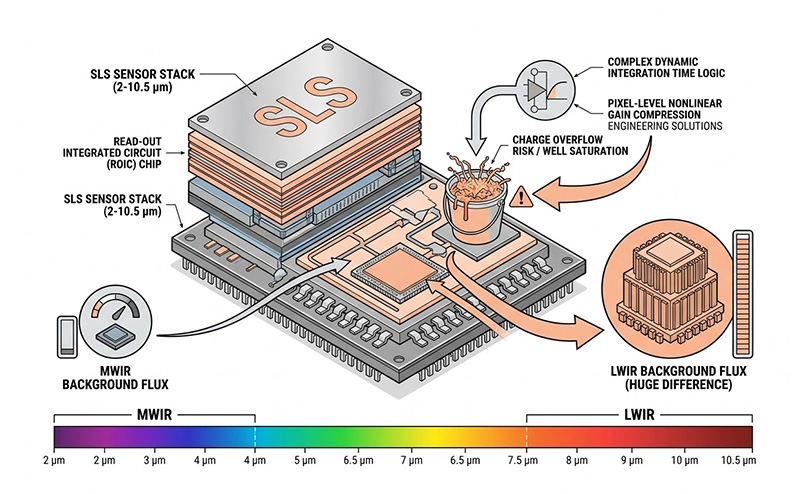

多光譜對抗趨勢下，SLS 寬頻響應的讀取電路（ROIC）飽和危機

現代戰場充滿了針對單一波段的熱偽裝與雷射干擾，為了確保絕對的偵蒐可靠度，無人機光電酬載正向「寬頻譜響應」演進，相較於傳統材料，新一代的 SLS（應變層超晶格）半導體透過量子井（Quantum Well）能階工程，能在單一晶片上實現從 2 µm（短波/中波）橫跨至 10.5 µm（長波）的連續頻譜響應，這種極致的光學優勢在硬體驅動端卻是一場系統工程災難，中波（MWIR）與長波（LWIR）在自然界的背景輻射通量（Radiant Flux）相差達數個數量級，當 SLS 感測器同時接收這兩個波段的光子時，其底層的讀出積體電路（ROIC）的積分電容（Integration Capacitor）會面臨嚴重的電荷溢位（Well Saturation）風險，工程師必須設計極度複雜的動態積分時間切換邏輯，甚至在 ROIC 像素級別實現非線性增益壓縮，若未能精準掌控這些混合訊號的轉換函數（SiTF），感測器在觀測高溫目標時將產生嚴重的光暈（Blooming），徹底摧毀鄰近像素的微弱目標特徵。

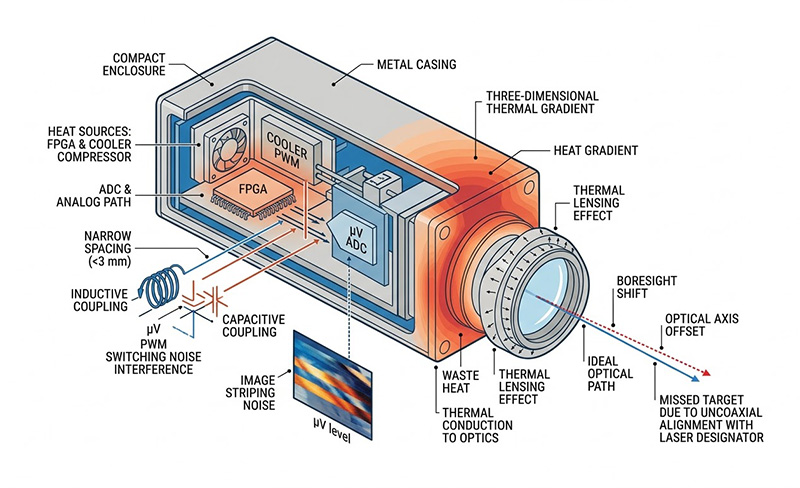

高密度封裝下的 EMI 耦合與微觀熱梯度（Thermal Gradient）

將一個 1280x1024 畫素的熱像儀核心、包含影像處理 FPGA 電路板以及微型冷卻器，壓縮進一個體積不到 20 立方吋、重量小於 500 克的金屬機殼內，是電磁相容性（EMC）的極限挑戰；在緊湊封裝中，冷卻器壓縮機的高頻 PWM 驅動大電流，距離處理微弱百萬伏特（µV）類比訊號的 ADC 轉換器僅有幾公釐之遙，這種極近距離的感性與容性耦合（Inductive/Capacitive Coupling）極易在影像上產生與冷卻器頻率同步的動態條紋雜訊；此外，密集的電子元件運作時產生的廢熱，無法透過狹小的金屬外殼有效散溢，會在機殼內部形成動態的「三維熱梯度」，這些熱梯度會透過外殼傳導至光學鏡頭，產生不可預測的熱透鏡效應與光軸偏移（Boresight Shift），對於需要與雷射指示器進行絕對共軸對齊的軍用無人機而言，這種熱機械形變將導致精準打擊武器完全錯失目標。

IRCameras 紅外線成像解決方案包含高畫質 OEM 核心、寬頻 SLS、短波與中波紅外線攝影機，客製化設計滿足嚴苛光學與空間需求，廣泛應用於非破壞檢測、安全監控、科學研究等領域。

面對上述嚴苛的無人機 SWaP 限制、熱動力極限與多光譜整合測試挑戰，奧創系統推薦導入 SBIR 旗下子公司 IRCameras的 CompactCore™ HD+ 高工作溫度核心 與 SLS 寬頻系列模組，我們深知建構先進的無人機光電酬載絕非單純的零件買賣（Box Moving），而是必須提供從核心感測器選型、光機電封裝評估到最終硬體迴路測試的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

CompactCore™ HD+ 是一個真正高畫質的紅外線攝影機核心，專門設計給其他製造商進行整合，以現今最小巧的封裝呈現；採用先進的高工作溫度（HOT）紅外線焦平面陣列技術。

針對無人機對重量與功耗的極端要求，CompactCore™ HD+ 採用了最先進的 nBn HOT MWIR 焦平面陣列技術，提供 1280 x 1024 的真實高解析度，其突破性的熱物理設計將探測器工作溫度成功提升至 135° Kelvin，這項設計不僅大幅減輕了冷卻器的負載，使整體核心功耗降至極低的 7 瓦特，總重量更控制在驚人的一磅以內。這協助客戶在符合嚴格 SWaP 規範的同時，依然能維持卓越的任務級 NETD 靈敏度，完美適用於續航力至關重要的無人機與移動式監控載台。

針對多光譜與複雜背景的偵蒐需求，IRCameras 的 IRC906SLS 等級寬頻核心技術，展現了 2 µm 至 10.5 µm 的全域頻譜響應能力，透過客製化的光譜濾光與 ROIC 調校，我們能協助系統整合商在 MWIR 與 LWIR 之間靈活擷取高純淨度的熱特徵數據，有效克服傳統雙感測器架構帶來的重量與體積冗餘。

IRC906SLS 是 IRCameras 冷循環史特靈致冷式攝影機產品線的最新力作；其 高靈敏度與 2µm 至 10.5 µm 的寬廣頻譜響應，使其成為化學物質偵測與分析、目標特徵識別以及光譜學應用的理想選擇。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
