無人機酬載操作員訓練系統  UAV 高擬真 EOIR 感測器模擬技術



無人機產業的視角轉移與高擬真測試技術的必要性

在現代航太與國防產業的發展軌跡中，無人飛行載具（Unmanned Aerial Vehicles, UAV）的角色已從單純的空中監控平台，演變為高度複雜的戰術與戰略節點，隨著技術的演進，無人機系統的核心價值逐漸從「飛行載具本身」轉移至其所搭載的「任務酬載（Payload）」，在這樣的背景下，酬載操作員（Payload Operator）的專業技能，往往成為決定任務成敗的關鍵因素。

在實際的作戰與監控任務中，酬載操作員必須在極短的時間內，於電光（Electro-Optical, EO）、紅外線（Infrared, IR）與夜視（Night Vision Goggles, NVG）等多種感測器模式之間進行切換，他們需要解讀充滿雜訊的熱成像畫面、調整增益與對比度、鎖定高速移動的目標，並同時與無人機飛行員及地面指揮中心進行密切的戰術協調。這種高強度的認知負荷與肌肉記憶，難以單憑課堂理論建立。

然而，在現實環境中進行酬載操作員的實機訓練面臨著巨大的挑戰與限制，首先操作搭載高階前視紅外線（FLIR）與精密光學雲台的實體無人機，其每小時的飛行成本極為高昂；其次，實機訓練受到天候狀況的嚴格限制，且難以在和平時期的空域中，隨時佈署真實的敵方裝甲車輛、雷達站或武裝人員供操作員進行長時間的追蹤與鎖定演練。為了解決這些產業痛點，無人機模擬訓練系統（UAV Simulator）應運而生，並在現代軍事與商業培訓中佔據了不可或缺的地位，透過整合高擬真的影像產生技術（如 MANTIS）、物理級的感測器模擬（如 ViXsen 與 Quest2），以及真實的地面控制站（GCS）硬體介面，UAV 模擬器能夠提供一個安全、可重複且高度可控的合成環境，這不僅顯著降低了訓練的生命週期成本，更使得酬載操作員能夠在無風險的環境下，針對各種極端氣候、複雜地形與突發的戰術威脅，進行深度的相機模擬與目標追蹤訓練，從而大幅提升其在實戰中的決策準確度與操作效率。

解決方案特色：從底層物理到視覺渲染的全面模擬

針對酬載操作員的專業訓練需求，Quantum3D 的 UAV 模擬訓練系統 整合了多項先進的軟硬體技術，確保虛擬環境中的每一次鏡頭縮放與熱源追蹤，都能忠實反映現實世界的物理法則。

UAV 無人機訓練系統結合高擬真飛行模擬、任務規劃與感測器模擬功能，支援多機型操作與團隊任務訓練。可攜式 IP67 結構，適用於教室與野外訓練環境。

專屬酬載操作員訓練架構

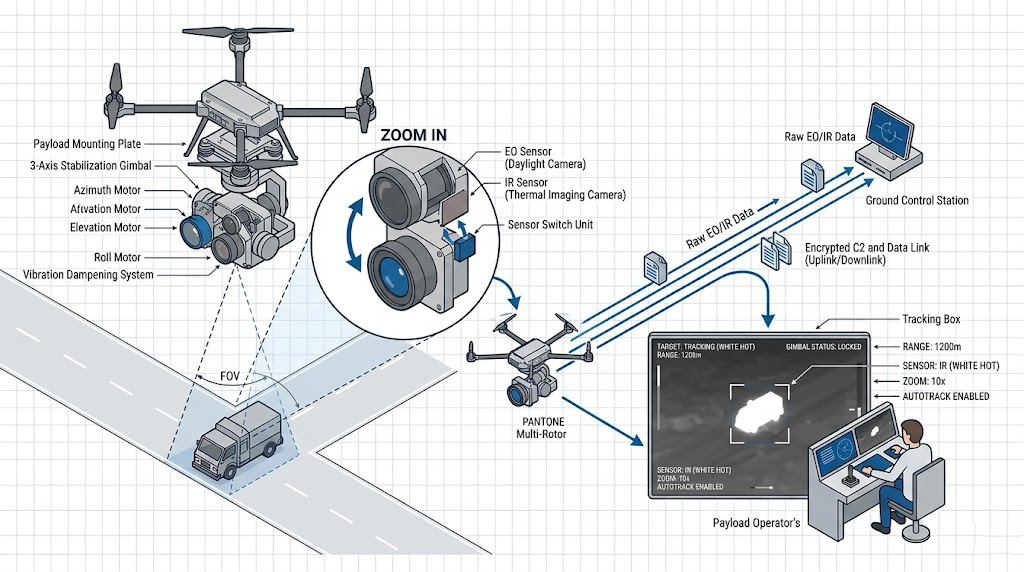

有別於僅專注於飛行動力學的傳統飛行模擬器，此解決方案特別為酬載操作員設計了獨立的訓練模組。系統支援雙觸控螢幕的地面控制站（GCS）介面，操作員可透過三軸雙鍵搖桿，精確控制虛擬相機雲台的俯仰、滾轉與偏航。系統不僅模擬相機的視角變化，更深入模擬了感測器的運作邏輯，包含匿蹤視角（Stealth View）的切換，使操作員能專注於紅外線與相機鏡頭的操控與目標鎖定。

UAV 模擬訓練系統專為無人機操作員、飛行員、任務指揮官及影像判讀人員設計，能模擬各種任務場景，提供高度真實的操作與任務訓練體驗

基於物理的紅外線與夜視模擬

在熱成像的模擬上，系統並非僅是將畫面套用綠色或灰階濾鏡，而是透過 ViXsen 物理精確即時感測器模擬模組 進行底層運算，ViXsen 採用 1D 熱傳導演算法，能夠精確計算不同材質（如金屬裝甲、瀝青路面、植被與水體）的熱容量與熱輻射特性。系統更進一步支援晝夜變化（Diurnal Cycle）模擬，考量到日落後岩石散熱較慢、而金屬車體散熱較快的物理現象，呈現出真實的熱對比變化。這使得酬載操作員能夠在模擬器中，學習如何判讀不同時間點的微小熱量差異，進而識別出隱藏於樹林中的敵方載具或人員。

Quest2 與 ViXsen 提供即時感測器模擬，支援電光（EO）、紅外線（IR）、夜視（NVG）影像處理與物理模擬，MANTIS 方案助您實現精確的感測器影像與後處理效果。

GPU 加速的感測器後處理特效

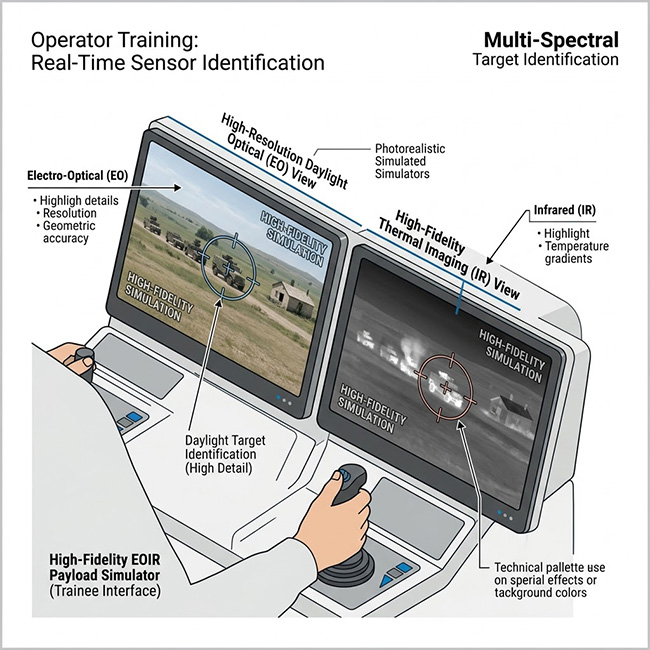

為了還原真實光電設備的操作介面與視覺回饋，系統整合了 Quest2 感測器後處理模組。在紅外線模式下，操作員可以練習切換極性控制（白熱 White Hot / 黑熱 Black Hot），以應對不同的背景溫度。同時，Quest2 支援自動增益控制（AGC）與高動態範圍（HDR）影像調整，並能模擬真實相機鏡頭的隨機雜訊、固定雜訊、閃爍與模糊效應。子母畫面（PIP）放大視圖的支援，讓操作員能在廣角監控的同時，對特定熱點（Hot Spot）進行無延遲的局部放大分析，極大化地還原了現代無人機光電塔的實際功能。

圖片中展示了夜視模擬技術，模擬夜視鏡（NVG）環境中的視覺效果，畫面中的發光點代表熱源或光源，提供增強夜間識別與戰場感知能力，該技術可應用於軍事訓練、航空航太、無人機操作與感測器測試，提升在低光或全暗環境下的目標識別與戰術規劃能力。

高度還原的攜帶式地面控制站（GCS）硬體

硬體介面的真實感對於肌肉記憶的建立至關重要，該解決方案採用了具備 IP67 防護等級的可攜式硬殼，內部配置雙 18.5 吋 FHD 高亮度觸控螢幕（1000 nits），完全複製真實無人機地面控制系統的佈局。系統總重約 30 公斤，設計緊湊，可由兩人輕鬆搬運並置於一般車輛後車廂中。這種高度機動性的設計，使得部隊或培訓機構能夠在教室或野外環境中，隨時展開高強度的任務操作訓練。

分散式互動模擬與合成戰術環境

透過相容於 DIS（Distributed Interactive Simulation）與 HLA（High-Level Architecture）標準，UAV 模擬器能夠與其他訓練系統進行聯網演練，在一個龐大的虛擬戰區中，UAV 酬載操作員所追蹤的移動目標，可能是由另一台 SM500 6DOF 模擬器中的飛行員所駕駛的戰機，或是由 BARKAN 無人地面車模擬器所控制的裝甲單位，系統內建的電腦生成部隊（CGF）可產生海上、地面與空中的動態威脅，提供酬載操作員極具挑戰性的動態目標追蹤訓練環境。
UAV 無人機訓練系統產品型錄下載 >

解決方案應用：跨越軍民界線的任務演練

UAV 模擬訓練系統中針對酬載操作員的精密相機與感測器模擬，不僅在國防軍事領域具備高度價值，其應用範圍更廣泛延伸至公共安全與工業檢測等多元領域。

情報、監視與偵察（ISR）及火力標定

在軍事應用中，ISR 是無人機最核心的任務，酬載操作員需透過模擬器，練習在惡劣天候（如大霧、暴雨或夜間）下，使用 ViXsen 模擬的短波（SWIR）或中波紅外線（MWIR）感測器穿透視覺障礙，識別敵方陣地或偽裝設施。此外，結合雷射標定模擬功能，操作員可演練如何將雷射光束精確投射至移動中的敵方裝甲車上，並將座標數據回傳給砲兵前線觀測員（AFOS）或空中打擊部隊，完成「偵蒐至打擊」的完整戰術迴路。

邊境巡邏與海岸線防護

針對海巡與邊防單位，UAV 模擬器可建構包含廣闊海域與崎嶇山地的合成環境。操作員在此情境中，專注於演練如何操作高倍率 EO 鏡頭進行廣域搜索，並在發現可疑的走私船隻或非法越境人員時，迅速切換至 IR 模式進行熱源追蹤。系統內建的 MANTIS 進階海洋模組能模擬逼真的海浪反光與船舶尾跡，訓練操作員在海面強烈反光干擾下，仍能有效分辨目標與背景雜訊的專業能力。

搜索救援（SAR）與災難應變

在災難發生時，無人機往往是第一時間進入災區的利器。模擬系統可建立森林大火、地震災區或洪水氾濫的情境。酬載操作員可演練利用熱成像感測器（模擬真實的溫度梯度變化），在濃煙密布的森林火災中定位受困民眾的微弱熱源，或是偵測隱藏於地下的火場餘燼。透過 Quest2 模組的熱點偵測與 AGC 功能，操作員能學習如何在極端對比的影像中提取關鍵的救援資訊。

Quantum3D FireFLY 是專業森林消防訓練模擬器，涵蓋火勢與煙霧傳播、消防車、推土機、飛機及消防員模擬，提升現場協調與救援效率，增強指揮應變能力。


Quantum3D 混合實境（MR）消防模擬系統，提供 360° 高擬真火災模擬、熱點偵測、煙霧穿透視覺及航空器滅火訓練，支援 VR/MR/AR 技術，提高滅火應變能力。

關鍵基礎設施巡檢與能源管理

在商業與工業領域，無人機廣泛應用於高壓電塔、風力發電機與輸油管線的檢測。透過 MANTIS 靜態模型模組，系統可快速生成佈滿工業設施的擬真地形。操作員在模擬環境中，練習操控高解析度鏡頭與紅外線感測器，針對輸油管線潛在的微小洩漏點、或是太陽能板上的異常熱斑（Hot Spots）進行精確定位與拍攝。此類訓練能有效提升操作員在執行具危險性的工業巡檢時的穩定度與精準度。

產業應用與客製化矩陣

無人機的應用場景多樣，對酬載感測器與訓練環境的需求也各不相同。為了確保訓練系統能無縫對接不同產業的實際需求，解決方案提供了高度的客製化彈性。以下矩陣展示了 UAV 模擬器在不同產業中的核心配置與客製化方向：

此矩陣清楚表明，UAV 模擬訓練系統並非單一的標準化產品，而是基於 COTS（商用現成產品）架構，可透過軟體模組（如 Quest2, ViXsen）與資料庫的抽換，精確適配不同產業酬載操作員的特殊訓練需求。

其他解決方案

除了專注於無人機與酬載操作員的訓練系統外，在推動航太國防與公共安全模擬訓練的領域中，還有多項基於相同底層影像與運算技術的相關解決方案，可形成完整的模擬訓練生態系：

砲兵前線觀測員訓練模擬器（AFOS）

專為地面與空中觀測員設計的 3D 戰場模擬系統。AFOS 能夠與 UAV 模擬器進行聯網，當無人機酬載操作員在空中鎖定目標後，可將座標傳遞給 AFOS 系統中的地面觀測員，進行火砲的火力請求與射擊校正訓練，實現跨單位的立體作戰演練。

Quantum3D 砲兵前線觀測員訓練模擬器（AFOS）為前線觀測員與火力指揮中心提供沉浸式 3D 戰場模擬訓練，涵蓋目標偵測、火力請求與彈道模擬，並支援 NATO 砲兵技術。

SM200 / SM500 6DOF 專業級飛行模擬器

針對有人駕駛的固定翼與旋翼機飛行員所設計的全動態模擬平台。具備高達 ±400°/s² 的俯仰與橫搖加速度，提供零延遲的物理動態回饋。這些系統同樣由 MANTIS 影像軟體驅動，可與 UAV 系統在同一個 GeoScapeSE 全球特定地理資料庫中進行聯合任務預演（Mission Rehearsal）。

SM200 是一款 200kg 級 6DOF 全動態模擬平台，擁有高達 ± 400°/s² 的滾轉和俯仰加速度，具備零延遲回饋迴路和客製化運動核心，完美適用於專業飛行訓練、航太研發測試及追求極致真實感的娛樂體驗。


SM500 是一款 6DOF 專業飛行模擬器，提供俯仰、橫搖、偏航、前衝、側移與垂盪的全動態模擬，具備 500kg 載重能力、± 500°/s² 偏航加速度與零延遲回饋，為飛行訓練、航太研發提供最逼真的駕駛體驗。

混合實境（MR）視覺模擬系統

採用 Varjo XR-3 頭戴式顯示器，結合 MANTIS 軟體的先進 MR 系統，這項技術可取代傳統體積龐大且昂貴的球幕投影設備，讓飛行員在虛擬實境中不僅能看到 360 度的艙外影像，還能透過透視技術看見自己的雙手與實體的駕駛艙儀表，極大地提高了訓練的沉浸感與成本效益，並廣泛應用於新興的 eVTOL（電動垂直起降）與空中計程車訓練。

Independence IDX 系列影像產生器

為驅動上述所有高擬真模擬環境的核心硬體。從輕巧的 IDX 80 到支援大規模多通道輸出的旗艦級 IDX 8000/9000 系統，這些基於開放式架構的影像產生器，確保了在處理複雜的感測器物理運算與 4K 高解析度渲染時，仍能維持 60fps 至 90fps 的穩定幀率，為所有模擬訓練提供堅實的視覺運算基礎。

IDX 9000 提供最強大的即時圖像產生技術，具備4U 高密度計算架構，支援4 張 NVIDIA RTX GPU、Intel Xeon 可擴充處理器，並相容CIGI 4.0、OpenFlight、CDB 等標準；內建 15m 全球範圍地形資料庫，可插入高解析度影像資料，支援夜視、紅外線、電光模擬

專屬訓練環境建置與技術支援

實際的系統配置將因應您的模擬訓練應用、產業規範、場地空間限制，以及特定的無人機與酬載規格而有所不同，立即聯繫奧創系統，讓我們協助您建構符合您專屬訓練場域的解決方案。

如需針對您的專案進行深入規劃，或獲取關於軟硬體（如 MANTIS 影像引擎、ViXsen 感測器模擬模組與地面控制站）的選配搭配建議，歡迎聯繫「奧創團隊」，我們憑藉在航太國防與系統模擬領域的整合經驗，致力於在現有技術條件下，為您提供具備高度適應性的配置建議與長期的技術支援。
