從實驗室到戰場：基於客觀量測數據的 NV-IPM 實戰探測距離 (TTP) 預測

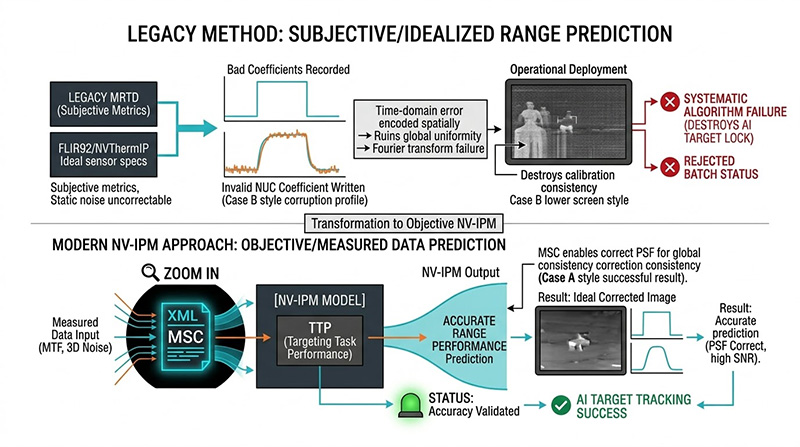

進入 2026 年，隨著無人載具 (UAV) 在非對稱作戰中的應用日益複雜，光電與紅外線 (EO/IR) 系統的性能評估已面臨典範轉移，過去數十年來，業界廣泛依賴如「最小可解析溫差 (MRTD)」等主觀指標，或將理想化的感測器設計參數輸入預測模型（如早期的 FLIR92 或 NVThermIP）來推算裝備的探測距離，然而，隨著美軍夜視與電子感測器局 (NVESD) 確立了新一代的「夜視整合性能模型 (Night Vision Integrated Performance Model, NV-IPM)」，以及將「目標任務性能 (Targeting Task Performance, TTP)」作為核心指標，高階軍規驗收標準已強制要求：不能僅憑「理論設計值」來進行模擬，必須將「系統真實客觀的物理量測數據」直接無縫匯入預測模型中，才能推導出具備公信力的實戰辨識距離。

在 TTP 模型的物理架構中，無人機光電系統在特定大氣傳輸條件下的探測 (Detection)、識別 (Recognition) 與確認 (Identification) 距離，是由系統的訊號轉換函數 (SiTF)、三維雜訊 (3D Noise) 分量、瞬時視場角 (IFOV) 以及精確的調變轉換函數 (MTF) 共同決定的，然而，要將實驗室內擷取到的龐大光電原始訊號，轉換為能夠準確預測戰場表現的數學模型，測試工程師與系統分析師在實務上正面臨著三大難以妥協的系統工程難題：

理論模型與真實物理表現的脫鉤

在傳統的任務規劃中，工程師往往將感測器型錄上的「理想像素尺寸」、「理論光學 F 數」與「預期雜訊等效溫差 (NETD)」輸入預測軟體，然而真實製造出來的感測器包含了半導體製程的微觀瑕疵、鏡頭組裝的波前畸變、以及讀取電路 (ROIC) 產生的低頻時間/空間雜訊，這些物理缺陷會導致真實的 MTF 曲線在高頻段提前衰減，或使 3D 雜訊中的空間固定模式雜訊 (Fixed Pattern Noise) 大幅增加，如果預測模型未能吸收這些「真實的劣化數據」，系統所計算出的 TTP 探測距離將過度樂觀，這將導致無人機在實戰中，於模型預測的「安全鎖定距離」外根本無法解析目標特徵，進而引發戰術決策的災難性錯誤。

數據解析與 MSC 數位建模的轉換瓶頸

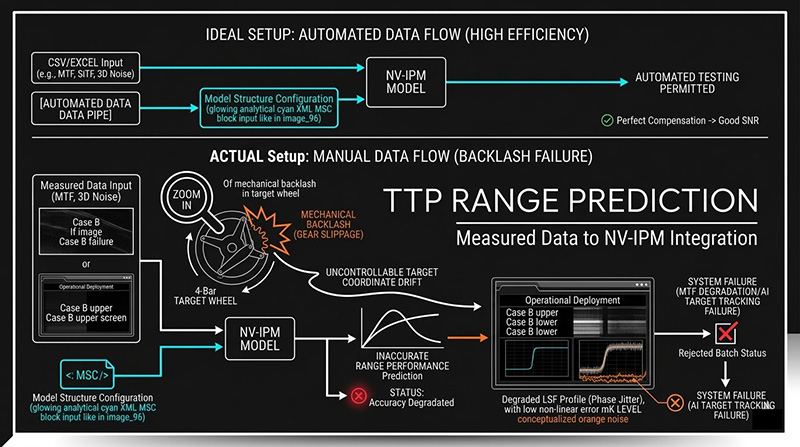

為了讓 NV-IPM 模型能夠接收真實的量測結果，所有的測試數據（包含 MTF 陣列、SiTF 增益斜率、以及包含 TVH、VH 等七個維度的 3D 雜訊分量）都必須被精確地封裝成一個特定的「測量系統元件 (Measured System Component, MSC)」，MSC 在資料結構上是一個高度複雜的 XML 檔案，在缺乏高度自動化資料管道的實驗室中，測試工程師必須手動從各個獨立的量測儀器中匯出 CSV 或 Excel 檔案，進行繁瑣的單位轉換（例如將空間頻率對齊、將 ADC 計數轉換為實際輻射通量），再將數千個浮點數值硬編碼 (Hardcoding) 寫入 XML 節點中，這種大量依賴人工作業的數據搬運過程，不僅耗費極長的工程時間，更極易引入人為的輸入與格式錯誤，導致預測模型崩潰或產生無效的輸出。

硬體迴路與參數最佳化的時域遲滯

光電系統的最佳化是一個反覆迭代的過程，研發人員可能需要微調感測器的積分時間 (Integration Time)、兩點非均勻性校正 (2-pt NUC) 的演算法，或是調整光學對焦，以觀察這些微觀改變是否能實質提升最終的 TTP 探測距離，如果實驗室的「物理量測系統」與「性能預測軟體」是兩個孤立的資訊孤島，工程師每次進行微調後，都必須重新經歷一整套耗時數小時的量測、數據匯出、轉換與模型運算流程，這種高達數小時的「回饋遲滯 (Feedback Loop Lag)」，徹底扼殺了系統參數最佳化的效率。在現代高通量或快速原型開發的軍工節奏中，工程師需要的是一種能夠在按下測試鍵後，自動完成物理刺激、訊號擷取並直接給出戰場距離預測的閉迴路 (Closed-loop) 即時演算架構。

面對上述嚴苛的測試挑戰與預測模型整合的資料瓶頸，奧創系統推薦導入 SBIR 的 IRWindows™ 5 自動化測試軟體，結合其專屬的 NV-IPM 資料轉換模組 (Translation Module)，我們深知，高階光電系統的驗證絕非單純的儀器買賣（Box Moving），而是必須提供從硬體端物理模擬、精確數據擷取，直到戰術性能預測的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

IRWindows™5 是一款先進的 IR/EO 感測器自動化測試軟體。支援紅外線、可見光與雷射系統效能測試，具備直覺式 GUI、gRPC 遠端介面、強化 SQLite 資料庫與即時分析工具 (連續 MTF/Boresight)

針對真實數據與理論模型的脫鉤及 XML 轉換瓶頸，IRWindows™ 5 提供了一個完全自動化的軟硬體整合架構。當系統控制黑體、準直儀與目標輪完成 SiTF、3D 雜訊與高精度 MTF（如 ISO12233 邊緣法）的客觀量測後，其內建的轉換模組會自動提取測試歷史資料庫中的數據，軟體會自動執行所有必要的單位轉換與矩陣運算，並在後台自動生成符合美軍 NVESD 規範的 MSC (Measured System Component) XML 檔案。

這套方案徹底消除了繁瑣的人工數據處理，協助客戶符合嚴格的國防驗收規範並大幅提升測試效率，更具戰略價值的是，透過將這套流程封裝為單一的自動化測試腳本 (Test Sequence)，工程師可以在實驗室內實現即時的「測試即預測」。只要改變待測物的任何硬體參數，系統便能自動重新驅動 NV-IPM 模型，立即輸出在不同大氣與背景條件下的 V50 探測、識別與確認距離曲線。這種無縫對接的能力，讓研發團隊能精確掌握感測器微調對實戰距離的具體貢獻。
