多光譜無人機感測器融合：LWIR、LLTV 與雷射測距的同步驗證挑戰

在 2026 年的現代戰場環境中，單一頻段的感測器已無法應對複雜的電子戰干擾與全天候作戰需求，為降低「刺激過載（Stimulus Overload）」並提升目標識別率，現代無人機（UAV）的光電/紅外線（EO/IR）酬載已全面邁向多光譜融合（Multispectral Fusion）架構。這種先進的感測器球塔通常在極為緊湊的空間內，同軸或平行整合了長波/中波紅外線（LWIR/MWIR）熱像儀、低照度可見光電視（LLTV）、以及運作於 1064 nm 或 1550 nm 的雷射測距/標定儀（LRF/D）；然而從工程驗證的角度來看，要對這種具備混合訊號（Mixed-signal）與同步處理能力的系統進行精確的實驗室級測試，面臨著物理光學與訊號處理上的極限挑戰。

傳統的測試設備通常仰賴複雜的分光鏡（Beamsplitters）網路，試圖將不同波段的測試光源（如黑體輻射、鹵素燈、雷射模擬器）耦合至單一準直儀（Collimator）的焦點上，但在多光譜融合測試中，分光鏡固有的光譜串擾（Spectral Crosstalk）、穿透率衰減以及熱效應變形，會導致極大的量測不確定性，使得工程師難以客觀評估感測器的真實效能，實務上的三大難題：

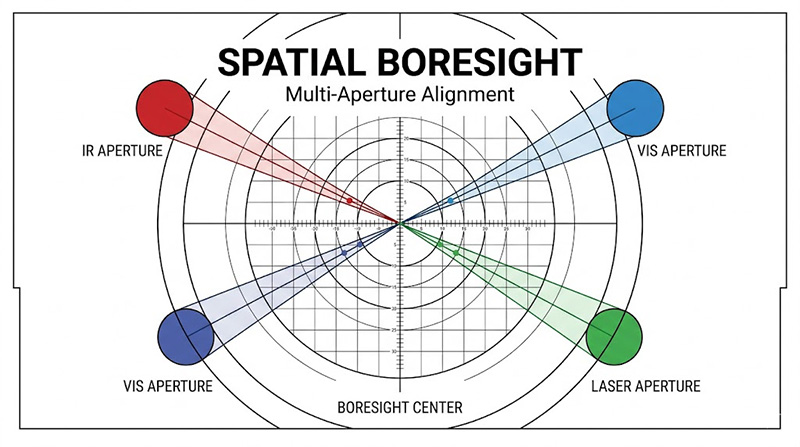

多孔徑光軸對齊的空間基準漂移

在整合 IR、VIS 與雷射的系統中，任何微小的視軸（Line-of-Sight）偏差都會在遠距離標定時造成致命誤差，測試時，必須將黑體輻射的熱特徵與可見光/雷射特徵精準投射至相機陣列的特定像素上，然而，當傳統測試系統試圖同時投射 MWIR/LWIR 與 1550nm 雷射時，光學元件在不同波長下的折射率差異與色差（Chromatic Aberration），會導致測試靶標在焦平面上產生空間位移，如何建立一個無色差、無分光鏡衰減的絕對空間幾何基準，是進行精確 Boresight 校準的首要難題。

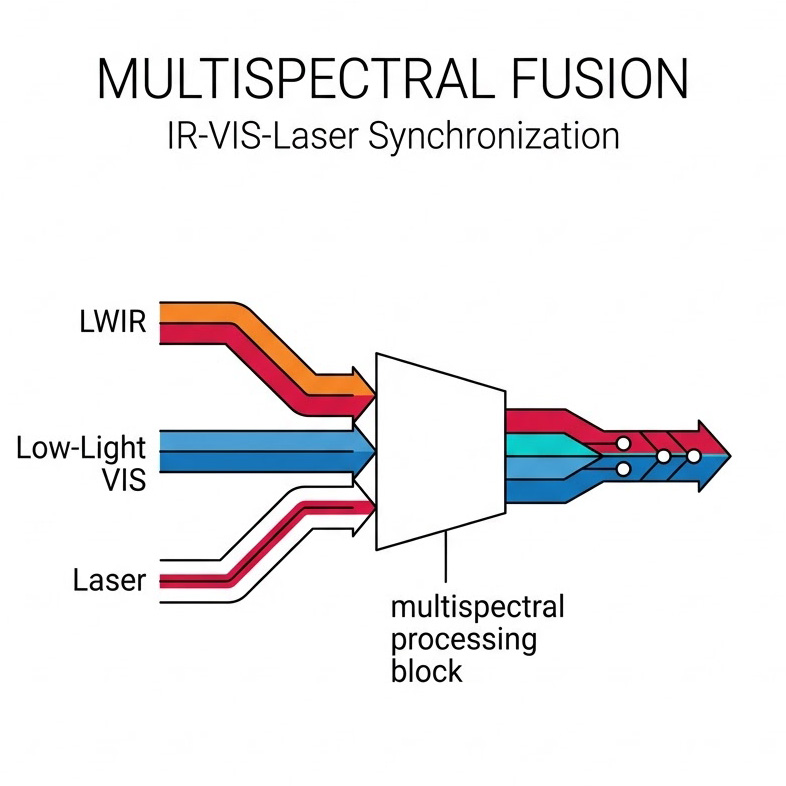

LLTV 與熱特徵融合下的極端動態範圍衝突

現代 LLTV 感測器需要涵蓋從明亮日光到星光等級（Starlight Conditions）、跨越七個數量級（Orders of Magnitude）以上的動態範圍，在測試多光譜影像融合演算法時，系統必須同時提供極低照度的可見光背景（且不能依賴會產生干涉的衰減濾光片），以及高對比的紅外線熱靶標。若背景光源的均勻度不足，或是紅外線黑體的熱輻射溢出（Thermal Bleed）影響了可見光通道的本底雜訊（Noise Floor），工程師將無法正確驗證影像融合演算法在極端低照度下的雜訊抑制（Noise Suppression）能力。

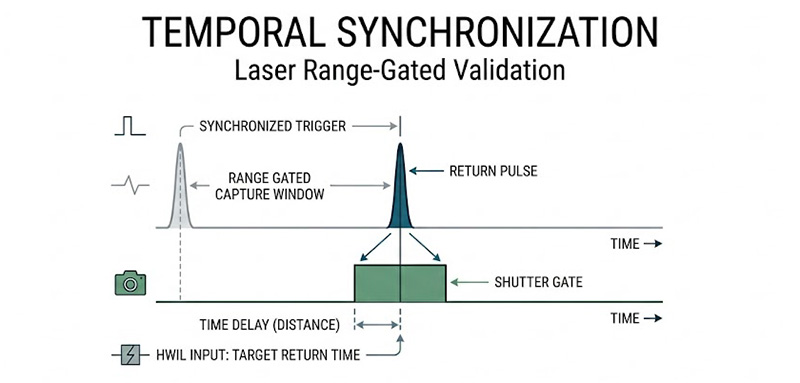

雷射測距與距離閘控（Range-Gated）感測器的時域同步驗證

除了空間對齊，現代無人機感測器大量運用主動式雷射照明與閘控型短波紅外線（SWIR/NIR）攝影機來穿透霧霾並取得深度資訊，這要求測試系統不僅要能接收高能量、窄脈寬（通常小於 5 奈秒的上升/下降時間）的雷射脈衝，還必須即時計算飛行時間（Time-of-Flight），並以極低的延遲發射同步的模擬回波與背景光特徵。在動態測試中，要確保雷射接收器靈敏度測試的時序，與影像幀率（Frame Rate）及快門閘控時間達到奈秒（ns）級的完美同步，對測試設備的暫態響應與控制迴路提出了極端的要求。

面對上述嚴苛的多光譜測試與同步驗證挑戰，奧創系統推薦導入 Santa Barbara Infrared (SBIR) 開發的 MSS 多光譜光源系統 與 LTM 雷射測試模組，我們深知，面對將紅外線、LLTV 與雷射測距高度融合的新一代無人機感測器，傳統拼湊式的測試設備已無法滿足精度要求。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。

針對多孔徑光軸對齊與分光鏡衰減的痛點，MSS 系統採用了革命性的無分光鏡（Non-optically Combined）積分球架構，該系統將延伸面積黑體（Extended Blackbody）、可見光/近紅外線（VIS/NIR）光源，以及 1064nm/1550nm 雷射二極體，直接整合於單一積分球內部。這確保了紅外線、可見光與雷射特徵能從同一個絕對物理孔徑輸出，徹底消除了色差與光譜串擾，協助客戶符合最嚴苛的 Boresight 視軸校準規範。

針對極端動態範圍與 LLTV 測試，MSS 內建的精密可變光衰減機制，能在不依賴傳統濾光片的條件下，提供跨越極大動態範圍的低照度可見光輸出，完美支援星光級感測器與紅外線影像的融合演算法驗證。在時域同步方面，系統可選配 LTM 雷射測試模組，提供奈秒級（ns）的高精度雷射脈衝擷取與回波模擬，並能與積分球內的脈衝光源完美連動，精準驗證距離閘控（Range-Gated）感測器的暫態響應，大幅提升測試效率與量測可靠度。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

專屬訓練環境建置與技術支援

實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。

實際的系統配置將因應您的多光譜測試應用、軍規標準、實驗室場地限制，以及待測物（如各型 UAV 標定莢艙或同軸光電球）的特定雷射波長與感測器特性而有所不同。如需深入規劃與系統軟硬體選配搭配建議（如 MSS 積分球尺寸、光源頻段客製化或 IRWindows 4 測試軟體自動化腳本撰寫），請聯繫「奧創團隊」。我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
