無人機夜視戰力升級：軍工級 LWIR 紅外線酬載量測與高精度校正解析
現代無人載具（UAV）的夜間偵蒐與全天候作戰能力，高度仰賴長波紅外線（LWIR）與中波紅外線（MWIR）熱影像酬載系統，然而當無人機在極端溫差的高空環境中執行任務時，紅外線相機的感測器極易受到環境熱波動的干擾，導致影像品質劣化與目標辨識失準，業界普遍認為，要在複雜天候下維持清晰的熱成像，關鍵不僅在於感測器本身的像素密度，更在於出廠前與維護階段是否具備嚴苛且精準的輻射度校正與光電量測機制；本文將深入探討無人機紅外線酬載在量測上的三大技術挑戰，並解析如何透過先進的 IRCamera 系統與基準黑體技術，克服這些光電量測瓶頸。

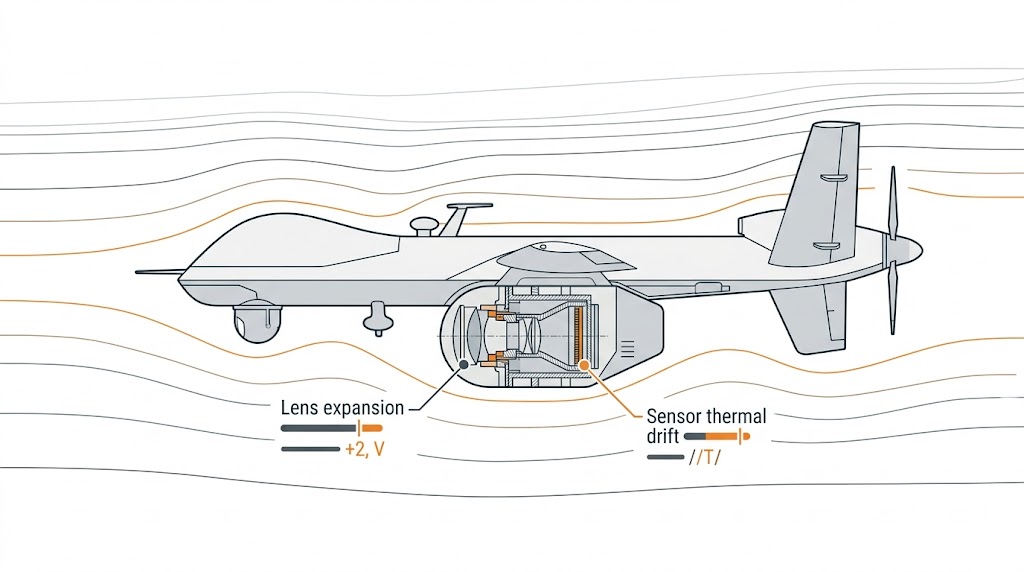

上方示意圖展示高海拔環境熱動力學對無人機紅外線感測器的影響，無人機側視圖飛行在由等溫線表示的分層大氣溫度區域中，載荷艙內清楚呈現紅外線鏡頭及微測輻射熱計焦平面陣列（FPA）的剖面，標註為鏡頭膨脹與感測器熱漂移。採用深灰與橘色強調色，代表熱變數。
突破紅外線酬載量測的三大技術痛點
動態環境下的非均勻性校正（NUC）失真挑戰
紅外線焦平面陣列（FPA）對溫度變化極為敏感，當無人機從地面起飛至高空，急遽的環境溫差會導致感測器內部各像素的響應率產生漂移，在影像上形成俗稱的「鬼影」或固定圖案雜訊（Fixed Pattern Noise）；部分軟體工程師可能認為單靠後端的演算法補償即可解決熱雜訊問題，然而在實務量測中，若缺乏硬體端精確的熱參考基準，純軟體補償往往在極端溫差下失效；為了建立可靠的非均勻性校正（NUC）矩陣，工程團隊必須在實驗室環境中，利用大面積且溫度均勻度極高的面源黑體，模擬多種環境溫度下的平場（Flat-field）輻射，藉此對齊每一個像素的響應曲線。這對黑體輻射源的表面溫度均勻度與溫控穩定性提出了極為嚴苛的要求。

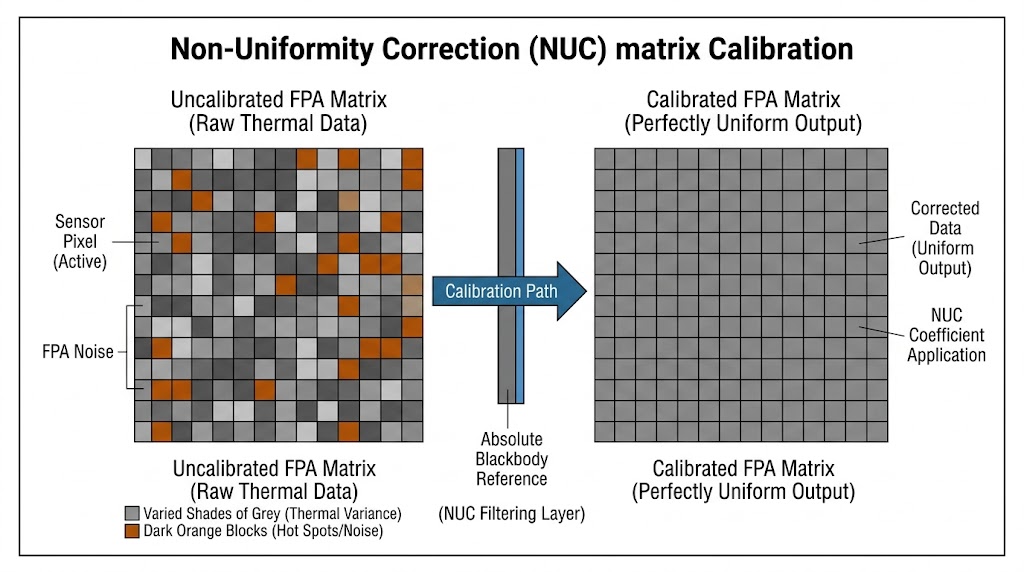

紅外線 FPA 非均勻性校正 (NUC) 矩陣校準示意圖：藉由絕對黑體參考修正原始熱數據雜訊，達成影像輸出均勻化。
微小溫差鑑別率（MRTD）的基準誤差
在軍工或搜救應用中，無人機必須能在背景熱雜訊中，辨識出僅有微小溫差的目標物（例如隱蔽的車輛或人體），這項能力的關鍵指標為「最小可分辨溫差（MRTD）」，MRTD 的量測高度依賴於測試系統能提供多精密的「差異溫度（Delta T）」，如果量測系統中的黑體輻射源本身存在大於 0.01°C 的溫度波動，就會直接污染 MRTD 的測試結果，導致無法準確評估感測器的偵測極限，初步的測試數據顯示，當要求測試低至次 mK（千分之一度）等級的目標鑑別率時，傳統的 PID 溫控黑體已無法滿足需求，系統基準誤差與量測失真之間存在高度相關性。

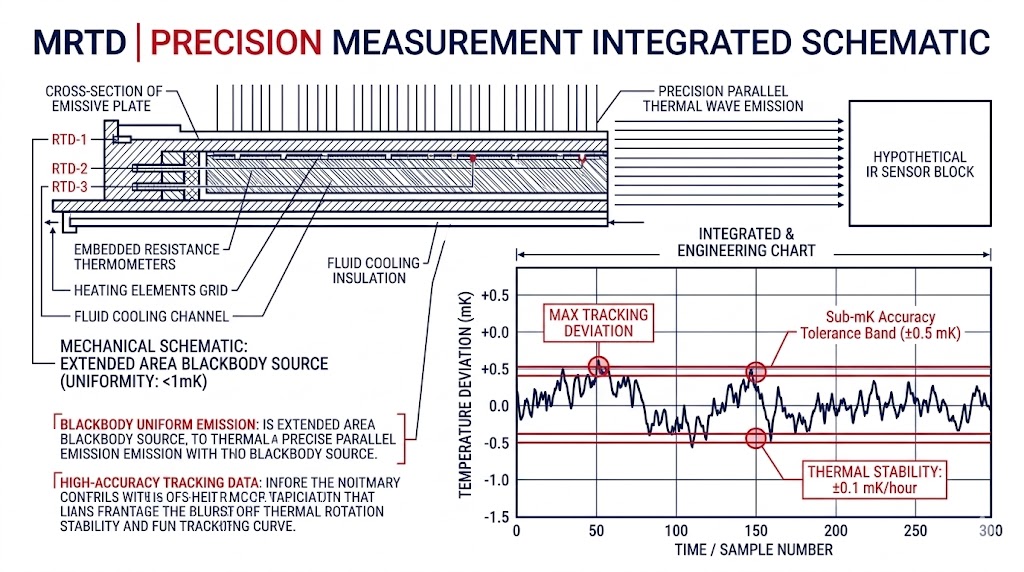

此示意圖整合 MRTD 精密測量面源黑體結構與工程數據圖表，數據顯示其具有 ±0.5 mK 的高精度追蹤公差帶，以及 ±0.1 mK/小時的熱穩定性。
複雜光學系統的動態對位與自動化測試瓶頸
一個完整的紅外線酬載測試站，通常包含高發射率的黑體輻射源、用以投射特定空間頻率的標靶輪（Target Wheel），以及將光束準直的平行光管（Collimator），在產線或維修機廠的實際情境中，要將無人機的雲台（Gimbal）與這套龐大的光學測試系統進行精準的物理對位，是一項極度耗時的工作，若測試設備缺乏自動化的控制介面與電動對位載台，測試人員將花費大量時間在手動調校焦距與光軸中心，這不僅大幅降低了生產測試的吞吐量（Throughput），也容易因為人為對位誤差，導致調變轉換函數（MTF）測試結果出現偽象。
突破紅外線酬載量測的光電架構
面對無人機與航太國防領域對 LWIR/MWIR 紅外線酬載的嚴苛測試需求，奧創系統推薦導入 Santa Barbara Infrared (SBIR) 的頂尖光電量測與基準黑體系統，針對無人機紅外線量測的實務痛點，我們的核心整合方案具備以下技術優勢。
專利高發射率塗層黑體 (High Emissivity Blackbody)
針對高保真度的 NUC 校正需求，SBIR 研發了特殊的高發射率塗層，其在中波 (MWIR) 的平均發射率大於 0.999，長波 (LWIR) 亦大於 0.995，此技術能為光電系統提供極度純淨且穩定的絕對熱輻射源，確保焦平面陣列在寬廣溫區內獲得精準的平場校正基準。
SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。
次 mK 級先進等速溫控演算法
針對 MRTD 與微小差動溫度 (Delta T) 測試，系統內建了先進的等速升降溫控制演算法 (Constant Slew Rate)，在速率低於 5K/min 的條件下，其溫度追蹤精度可達次 mK (Sub-mK) 等級，這徹底排除了傳統 PID 溫控極易產生的熱過衝 (Overshoot) 與波動，將系統基準誤差降至最低。
了解更多 SBIR 黑體校正源 >
全自動化光電測試站與 IRWindows™ 軟體整合
為解決複雜的光軸動態對位與高通量測試瓶頸，我們推薦結合高階反射式平行光管 (Collimator)、電動標靶輪與 IRWindows™ 5 自動化測試軟體，該軟體能無縫整合多軸運動載台，自動執行對位並快速完成 MTF、MRTD、SiTF 等關鍵光電性能指標量測，大幅提升產線與維修機廠的檢測量，並消除了人為對位產生的光學偽影。
IRWindows™5 是一款先進的 IR/EO 感測器自動化測試軟體。支援紅外線、可見光與雷射系統效能測試，具備直覺式 GUI、gRPC 遠端介面、強化 SQLite 資料庫與即時分析工具 (連續 MTF/Boresight)。提供完整硬體/軟體統包解決方案，提升測試精度與效率。
專屬客製化技術服務與系統導入
立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的無人機光電量測與校正環境，由於實際的系統配置將高度因應您的光電酬載口徑、焦距範圍、測試廠房空間限制及目標物熱輻射特性而有所不同，若您的無人機系統需要進一步驗證飛行過程中的動態補償效能，我們亦能將紅外線測試標靶與六軸運動模擬平台 (6-DOF Hexapod) 進行深度整合，以真實模擬高空亂流下的防手震 (EIS/OIS) 與動態追蹤性能。
如需深入規劃 SBIR 系列基準黑體、光學系統與 IRWindows™ 5 自動化測試軟體的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的光電量測與航太載荷系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援，協助您穩健銜接從靜態光學校正到動態實戰模擬的驗證流程。
