AI 目標鎖定的關鍵：調變轉換函數 (MTF) 與 LWIR 鏡頭解析度測試



進入 2026 年無人機 (UAV) 搭載的長波紅外線 (LWIR) 熱像儀已不僅僅是提供人類操作員視覺輔助的工具，更是直接餽送給「邊緣運算 AI 演算法（如卷積神經網路 CNN）」進行自動目標獲取與鎖定的資料源，AI 在判斷目標物（如裝甲車輪廓或武器特徵）時，極度依賴影像中的「高頻空間梯度 (Spatial Gradient)」與「邊緣對比 (Edge Contrast)」；如果鏡頭的光學品質不佳，目標特徵的對比度會在通過透鏡系統時產生衰減，導致 AI 無法準確提取輪廓；為了科學化、客觀地量化光學系統「重現場景對比度」的能力，軍規測試標準引入了光電領域最重要的解析度指標：調變轉換函數 (Modulation Transfer Function, MTF)。

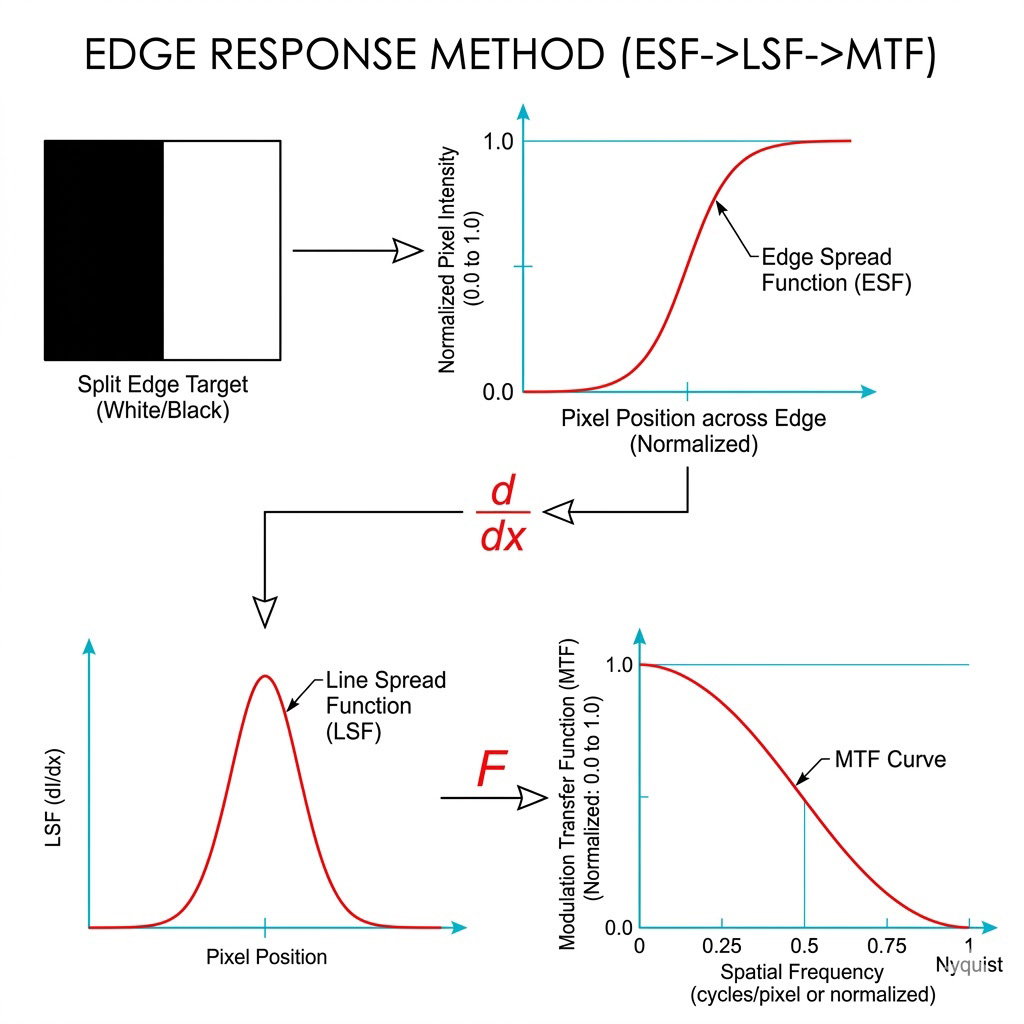

MTF 衡量的是系統對不同空間頻率（目標細節大小）的對比度傳遞能力，在實務上最被廣泛採用的量測方式為 「邊緣響應法 (Edge Response Method)」，測試時會向待測物 (UUT) 投射一個具備極銳利邊緣的目標（如半月形 Edge/Pie shaped target），相機擷取該邊緣影像後，提取出「邊緣擴展函數 (ESF)」，將其微分得到「線擴展函數 (LSF)」，最後再經過傅立葉轉換 (FFT) 計算出 MTF 曲線，然而，在執行這項高階測試時，工程師將下列挑戰。

高空間頻率下的對比度衰減與「AI 邊緣致盲」

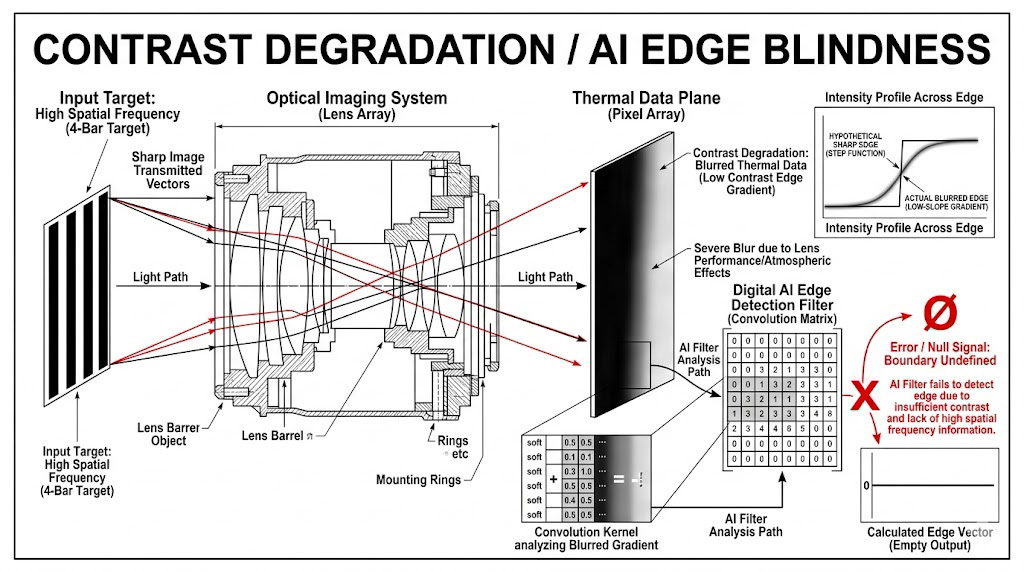

理想的光學系統應能 100% 傳遞目標的原始對比度，但在現實中，由於透鏡的繞射極限、光學像差以及微測輻射熱計感測器的空間取樣限制，當目標特徵越來越細小（空間頻率升高）時，對比度會急遽下降，若無人機鏡頭在高頻區段的 MTF 數值過低，原本銳利的戰車邊緣在熱影像中會變成模糊的漸層帶（光學模糊），對於 AI 的邊緣檢測濾波器而言，低對比度的模糊邊緣無法觸發閾值，導致神經網路產生嚴重的「漏判 (False Negatives)」，這就是所謂的 AI 邊緣致盲。

尋找「最佳焦平面」的主觀不確定性

要測得鏡頭的真實極限 MTF，前提是待測物 (UUT) 必須處於「絕對完美的對焦狀態」，傳統的對焦方式高度仰賴工程師的肉眼判斷，看著螢幕上的邊緣影像手動旋轉對焦環，然而人眼無法精確分辨微米 (µm) 級別的焦距差異，導致每次測試的初始對焦狀態都不一致，如果沒有即時、定量的數據反饋，工程師往往在未達到峰值焦距時就開始記錄資料，導致測出的 MTF 曲線嚴重低估了鏡頭的真實性能，甚至使得合格的產品被誤判為不良品。

ESF/LSF/FFT 數學轉換的自動化瓶頸

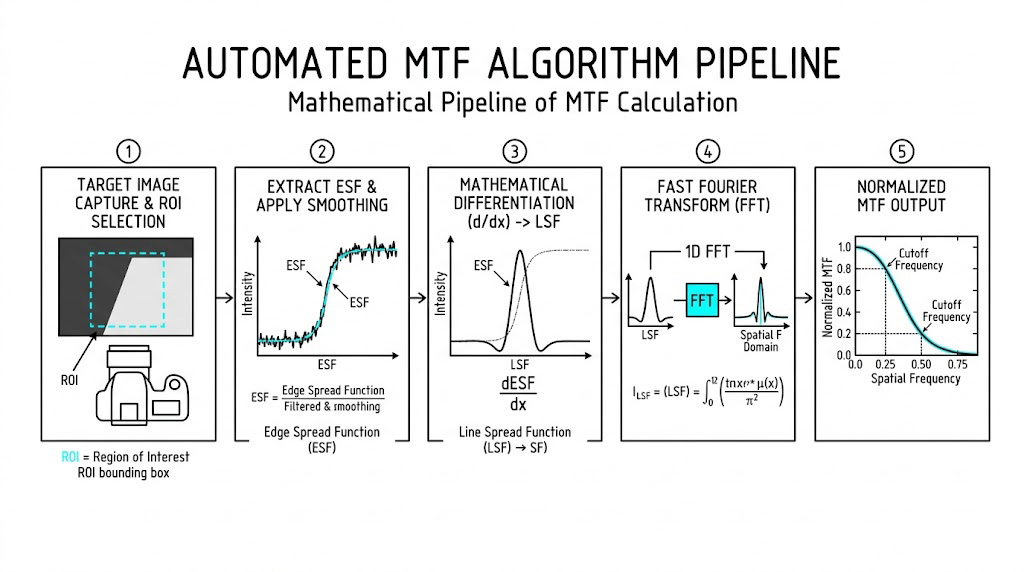

邊緣響應法的數學轉換過程極為繁雜，工程師必須精確定義感測器畫面中的感興趣區域 (ROI)，擷取跨越邊緣的像素資料以生成 ESF，處理雜訊並平滑化後微分成 LSF，最後再執行傅立葉轉換。 如果依賴人工擷取數據並使用外部試算表或零散的腳本進行運算，不僅耗時冗長，且基線偏移 (Pedestal) 的消除與曲線平滑 (Smoothing) 參數若缺乏標準化，會造成極大的運算誤差，無法滿足軍工產線大批量、高重複性的測試需求。

面對 MTF 測試中嚴苛的光學要求與繁雜的數學轉換，身為專業的系統整合者，奧創系統 (Ultrontek) 強烈推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 的全方位自動化紅外線性能測試解決方案。我們提供從無像差光學投影、精密目標控制到全自動化演算法的「一站式統包方案 (Turnkey Solution)」：

無像差的邊緣目標投影：14000Zi 靜態紅外線目標投影機

SBIR 亦提供客製化的配置選項，我們的應用工程團隊將竭誠為您提供專業協助

要精準量測 MTF，測試設備本身絕對不能成為誤差來源。

• 我們推薦 14000Zi 系列投影系統，該系統核心採用 STC 系列離軸牛頓式準直儀，能提供無像差、達到繞射極限的光學投射。
• 搭配 300 系列電動目標輪，可精準切換至專為 MTF 測試設計的 邊緣/狹縫目標板 (Edge/Slit Targets)（如具備銳利垂直或水平邊緣的半月形目標），這確保了投射到無人機鏡頭的原始目標具有近乎完美的無限大對比度（階躍函數），為 ESF 的擷取提供最純淨的物理基準。

SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

突破對焦盲點的終極武器：連續 MTF 技術

為了徹底消滅尋找最佳焦平面的主觀不確定性，系統內建了極具突破性的 連續 MTF (Continuous / Live MTF) 功能。

• 透過 IRWindows™ 5 自動化測試軟體，系統能在調整鏡頭對焦的同時，以每秒 2 到 3 次的極高更新率，即時在畫面上顯示運算完成的 MTF 數值與曲線。
• 這賦予了工程師「穿透焦平面 (Thru-Focus)」的視覺化能力，測試人員只需看著即時跳動的 50% MTF 空間頻率數值，動態微調 UUT 的對焦環，直到數值達到最高峰（Peak focus），即可鎖定絕對完美的焦距，隨後再進行標準 MTF 數據的存檔，確保每一筆測試數據都反映出鏡頭的真實極限。

消除數學運算瓶頸：IRWindows™ 5 自動化演算法

IRWindows™ 5 軟體 完美封裝了複雜的「邊緣響應法 (Edge Response Method)」數學管線。

• 在測試執行時，軟體會自動捕獲邊緣圖像，根據預設的 ROI 提取水平或垂直的 邊緣擴展函數 (ESF)。
• 隨後，系統會自動處理基線偏移 (Pedestal) 與平滑化 (Smoothing)，並執行精密的微分運算以生成 線擴展函數 (LSF)。
• 最後，透過內建的傅立葉轉換 (FFT) 引擎，瞬間產出正規化的 MTF 曲線。
• 全自動化的流程徹底移除了人為運算誤差，並將原本耗時數十分鐘的分析過程壓縮至幾秒鐘內完成，為無人機 AI 視覺系統的光學驗收提供了最可靠、最高效的測試大腦。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

立即聯繫奧創系統團隊，無論您的無人機光電塔需要符合多嚴格的 MTF 解析度標準，我們都能為您量身打造專屬的 SBIR 14000Zi 投影系統與 IRWindows 5 自動化測試；請聯繫「奧創系統 (Ultrontek)」，我們將協助您精確掌握鏡頭的光學對比極限，確保您的 AI 系統在戰場上具備無懈可擊的目標鎖定能力。
