非致冷微測輻射熱計的崛起：大陣列 LWIR 無人機夜視鏡頭與 NUC 校正挑戰

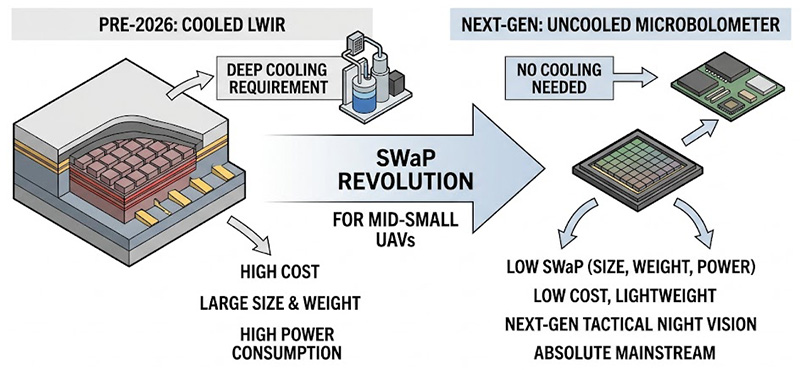

進入 2026 年，無人載具 (UAV) 的夜視與熱成像酬載正面臨一場深刻的硬體革命，過去長波紅外線 (LWIR) 頻段一直由造價高昂、體積龐大且需要深度冷卻的汞鎘碲 (HgCdTe) 陣列、或量子井紅外光電探測器 (QWIP) 所主導，然而為了滿足中小型無人機對「尺寸、重量與功耗 (SWaP)」的嚴苛要求，具備低成本與大陣列優勢的「非致冷微測輻射熱計 (Microbolometer)」已迅速崛起，成為新一代輕量化戰術夜視鏡頭的絕對主流。

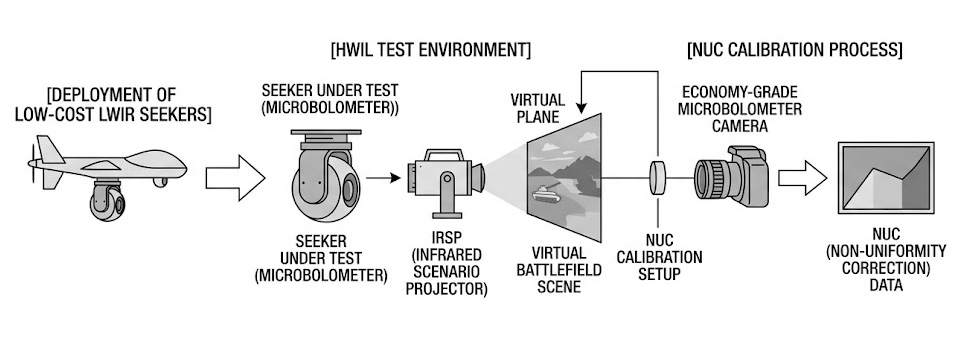

隨著這些低成本 LWIR 尋標器被大量部署，軍工實驗室必須建構對應的硬體迴路 (HWIL) 測試環境，為了校準負責產生虛擬戰場的「紅外線場景投影器 (IRSP)」，測試規範要求必須在與待測物相同的 LWIR 頻段執行極度精密的「非均勻性校正 (NUC)」，理想情況下，實驗室應使用科學級的冷卻型 LWIR 攝影機來執行此校準，但這類設備極度罕見且價格令人望之卻步，因此，測試界轉向使用同樣經濟實惠的微測輻射熱計攝影機來執行 IRSP 的 NUC 校正。

然而，微測輻射熱計的先天物理特性，在執行高精度的 NUC 運算時，引發了三大嚴峻的熱物理難題：

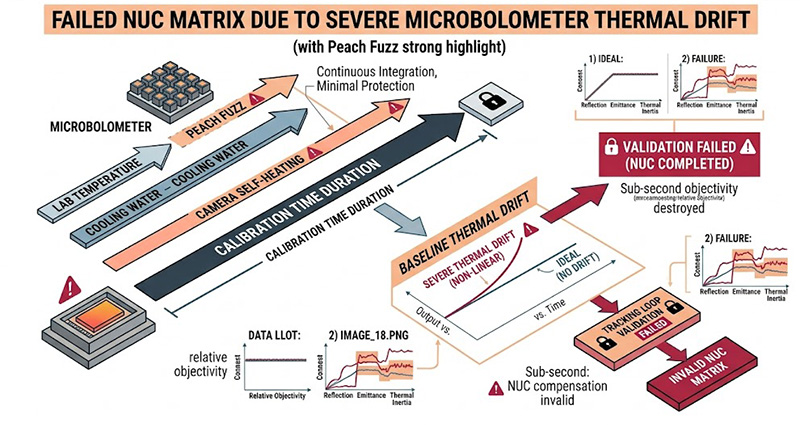

無冷卻架構下的致命「時間熱漂移 (Temporal Drift)」

微測輻射熱計的像素處於持續積分狀態（無閘控機制），且缺乏真空低溫環境的保護，當工程師試圖使用「稀疏網格法 (Sparse Grid Method)」對百萬畫素的 IRSP 進行逐一像素的輻射特性量測時，整個資料擷取過程需要耗費大量時間，在此期間，實驗室環境、冷卻水循環機甚至是攝影機本身的微小溫度變化，都會導致微測輻射熱計的基準輸出產生嚴重的非線性熱漂移，這種漂移會徹底摧毀高低溫目標的相對客觀性，導致最終寫入的 NUC 補償矩陣完全失效。

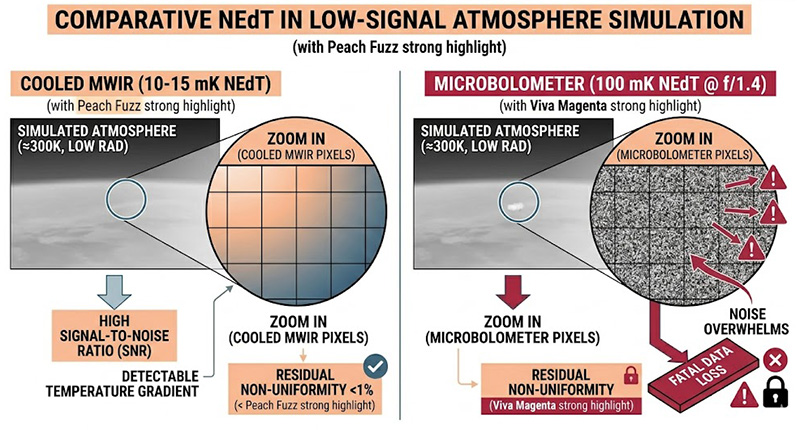

高背景雜訊與 mK 級「熱解析度 (Thermal Resolution)」極限

與冷卻型 MWIR 攝影機動輒 10-15 mK 的雜訊等效溫差 (NEdT) 相比，微測輻射熱計的 NEdT 通常落在 100 mK 左右（搭配 f/1.4 鏡頭時），當測試系統需要模擬接近常溫（約 300K）的低輻射大氣背景時，IRSP 發射像素投射到攝影機上的輻射能量極度微弱，在如此低訊噪比的情況下，微測輻射熱計的背景雜訊會完全淹沒微小的溫度梯度訊號，導致在低溫區間的殘餘非均勻性 (Residual Non-Uniformity) 甚至會惡化至 10% 到 19% 以上。

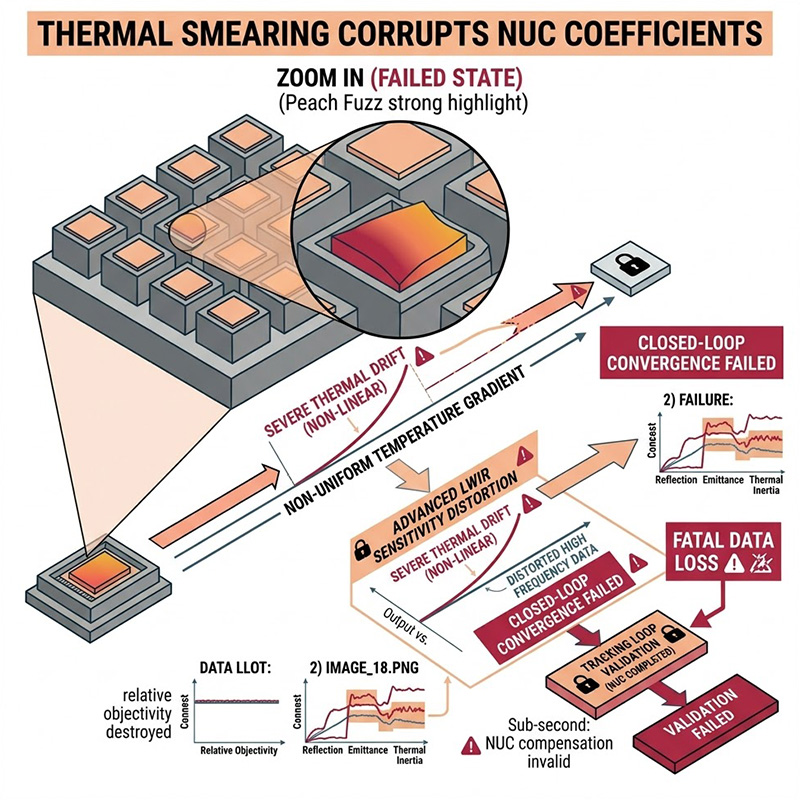

物理熱慣性造成的「時間響應 (Temporal Response)」遲滯

微測輻射熱計的感測機制依賴微觀橋接結構的物理升溫，這帶來了明顯的熱慣性，實測數據顯示，其熱衰減的物理時間常數約為 30 毫秒，這意味著在場景投影器切換像素亮度後，微測輻射熱計必須等待大約 15 個幀（約 0.5 秒）才能達到穩定的熱平衡狀態，若自動化測試軟體的取樣速度過快，將會擷取到尚未收斂的熱拖影 (Thermal Smearing) 殘值，進一步污染 NUC 的增益與偏移 (Gain and Offset) 係數計算。

面對微測輻射熱計在 HWIL 測試與 NUC 校正中遭遇的熱漂移、低解析度與遲滯極限，奧創系統推薦導入 SBIR 專為高階大陣列設計的 MIRAGE-XL 紅外線場景投影系統 與其革命性的 混合式非均勻性校正 (Hybrid NUC) 演算法，我們深知，建構高性價比的 LWIR 測試環境絕非單純更換便宜的相機，而是必須從演算法底層解決非致冷感測器的物理缺陷，提供「從模擬到驗證的一站式方案 (Turnkey Solution)」。

Mirage-XL 為全功能紅外線場景投影系統，採用 1024x1024 電阻式發射陣列技術，產生高解析動態紅外線場景；整合訊號處理、冷卻與 NUC 校準；支援 DVI/類比輸入，提供 12-14 位元灰階解析度，適用於硬體迴路、FLIR 測試與追蹤系統模擬。

針對微測輻射熱計在低輻射區間的解析度崩潰，SBIR 開發了極具突破性的 混合式 NUC (Hybrid NUC) 架構，此技術巧妙結合了兩種量測方法的優勢：在高輻射（高溫）區間，系統採用「稀疏網格法 (Sparse Grid)」來獲取精確的單一像素特徵；而在接近常溫的低輻射區間，系統則自動切換為「泛光模式 (Flood NUC)」，泛光模式能一次點亮所有像素，不僅大幅縮短了資料收集時間，更藉由大面積的均勻熱源補足了微測輻射熱計訊噪比不足的缺陷。

為了徹底消滅熱漂移與時間遲滯，SBIR 系統引入了強大的主動補償機制。在硬體端，系統優化了冷卻水循環機 (Chiller) 的 PID 參數以穩定熱源，並在軟體端實施嚴格的「等待時間延長 (Extended Wait Periods)」以克服 30 毫秒的物理時間常數；在運算端，系統利用高頻率的背景扣除 (Background Subtraction) 以及先進的「主動漂移校正演算法 (Active Drift Correction)」，在資料擷取期間不斷對參考像素進行取樣與修正。透過這套迭代式 (Iterative) 的混合校正流程，系統成功將 LWIR 投影器在 400K-550K 區間的非均勻性從原本的 12% 強勢壓縮至 1.2% 的極致水準。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的無人機 LWIR 尋標器規格、測試場地限制及微測輻射熱計特性而有所不同。

如需深入規劃與 MIRAGE-XL 系統或 Hybrid NUC 軟硬體選配建議，請聯繫「奧創團隊」，我們擁有豐富的光電系統整合經驗，提供從模擬到驗證的一站式 Turnkey 方案，隨時準備為您提供最專業的配置建議與技術支援。
