超越視距的測距驗證：無人機 LRF 光學回波延遲與動態距離模擬極限

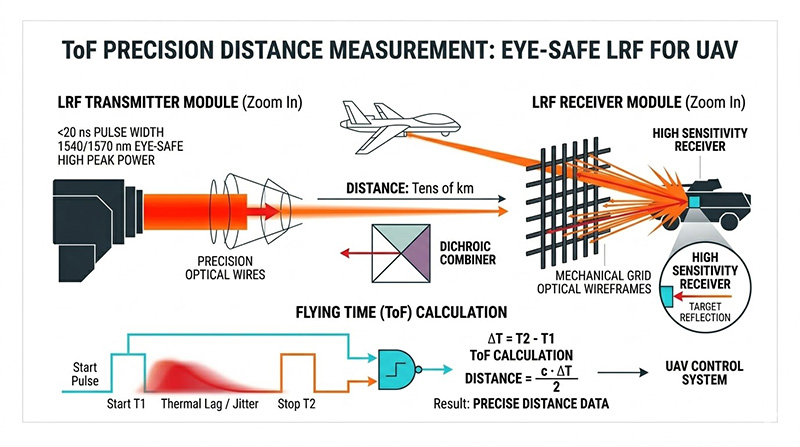

進入 2026 年，戰術級與戰略級無人載具 (UAV) 的超視距 (BVLOS) 偵蒐與精準打擊任務，已將機載雷射測距儀 (Laser Range Finder, LRF) 與雷射標定器 (Designator) 的性能要求推升至物理極限，現代軍用 LRF 系統不僅涵蓋傳統的 1064 nm 波段，更全面擴展至 1540 nm 與 1570 nm 的「人眼安全 (Eye-safe)」頻段，在這些系統中，發射器會產生極端高峰值功率與極窄脈衝寬度（通常小於 20 奈秒）的雷射能量，為確保無人機能在遠達數十公里的防空火力網外進行絕對精準的三維座標定位，LRF 接收器必須具備極高的光子靈敏度，並依賴精密的飛秒級計時電路來計算雷射光子往返的「飛行時間 (Time-of-Flight, ToF)」。

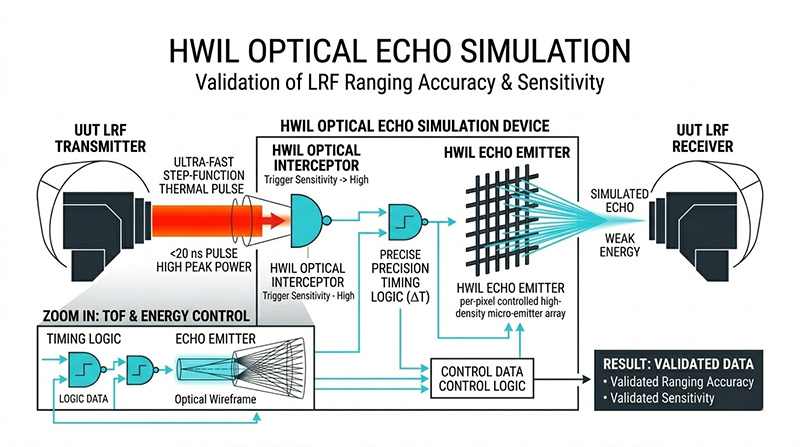

在硬體迴路 (HWIL) 或實驗室環境中，要客觀驗證這些高階 LRF 系統的「測距精度」與「接收器靈敏度」，測試系統不能僅依賴數位電子訊號注入，而必須執行真實的「主動光學回波模擬 (Active Optical Echo Simulation)」，測試儀器必須先以極高的光學觸發靈敏度攔截並承受待測物 (UUT) 發射的高能雷射脈衝，接著在內部進行極度精準的時域延遲計算，最後再發射一個具有特定波長、微弱能量與精確延遲的模擬回波雷射進入待測物的接收光路中；然而，當無人機的測距需求從近距離的 50 公尺延伸至極端的 60 公里時，測試工程師在實務架構上面臨下面三大難以跨越的光電物理難題。

光速極限下的超寬時域跨度與次奈秒 (Sub-nanosecond) 抖動誤差

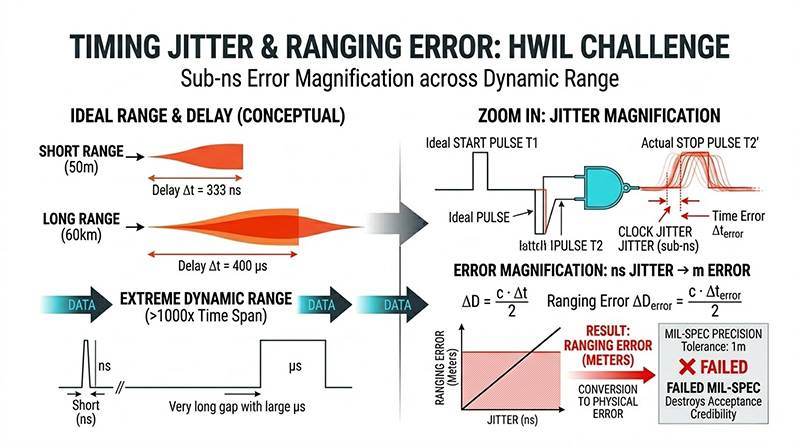

測距的核心原理基於光速常數，模擬 50 公尺的目標，光學回波的物理延遲時間僅約為 333 奈秒 (ns)；而模擬 60 公里的目標，延遲時間則高達 400 微秒 (s)，測試系統的數位時序電路必須在這個橫跨三個數量級的巨大時域跨度內，維持絕對的線性度與穩定性；傳統依賴被動光纖線軸 (Fiber Spool) 延遲的技術，因物理長度固定且光纖色散效應，完全無法支援動態的距離變化；而在主動電子延遲架構中，若觸發偵測器 (Trigger Detector) 或脈衝產生邏輯閘存在微小的時脈抖動 (Clock Jitter)，或是環境溫度漂移改變了電路板的傳輸延遲，這些次奈秒級別的電子誤差將直接轉化為數公尺的物理測距誤差，在評估要求精度達 1 公尺的軍規 LRF 時，測試機台自身的時域抖動將徹底摧毀驗收報告的公信力。

高低動態範圍崩潰與雪崩光電二極體 (APD) 的飽和風險

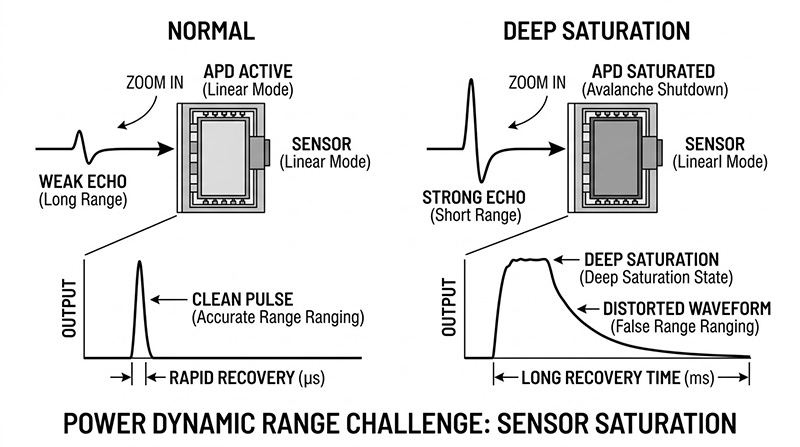

光學回波的能量強度遵循嚴格的平方反比定律 (Inverse-square Law) 並疊加複雜的大氣衰減 (Atmospheric Attenuation)，這表示來自 50 公尺外的模擬回波，其光子通量可能比來自 60 公里外的回波高出數百萬倍，若測試機台無法在奈秒級別精確且連續地調節回波能量，強烈的近距離模擬回波將直接導致無人機 LRF 內部的雪崩光電二極體 (APD) 或銦鎵砷 (InGaAs) 感測器進入非線性的深度飽和狀態，飽和後的 APD 需要漫長的恢復時間，這不僅會產生虛假的測距讀值，更會掩蓋真實的脈衝波形，因此，測試系統必須具備極大的功率動態範圍 (Power Dynamic Range) 與高解析度的光學衰減機制，以完美重現目標在不同距離下的真實反射截面積 (RCS) 與大氣損耗。

受遮蔽環境中的首/末脈衝 (First/Last Pulse) 解析與時域重疊

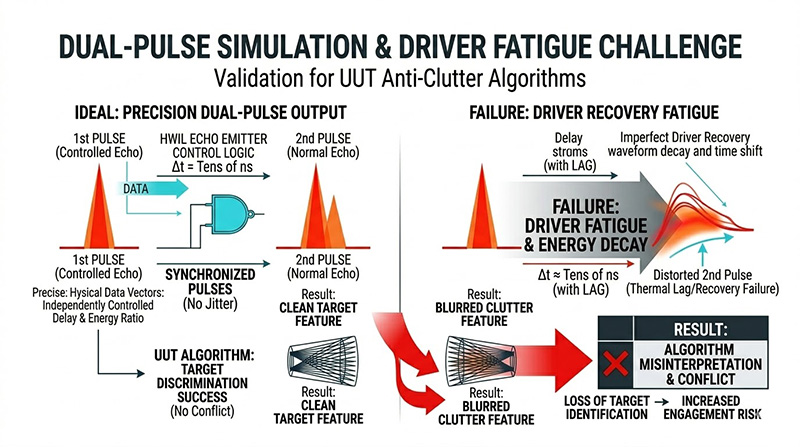

現代戰場充滿了煙幕、多光譜迷彩偽裝網以及茂密的叢林樹冠，當雷射光束穿透這些遮蔽物時，會產生多個不同距離的散射回波，高階 LRF 系統皆內建複雜的首/末脈衝邏輯，以決定要鎖定前方的干擾物還是後方的真實目標，為了驗證這套演算法，測試設備必須能在極短的時間內（例如間隔僅數十奈秒），連續發射「雙重雷射脈衝 (Dual-pulse)」，並獨立控制這兩個脈衝的相對時間延遲與能量比例，在這種高頻雙脈衝模擬中，若測試系統的雷射二極體驅動電路缺乏極致的充放電恢復能力，第二個脈衝的波形將會嚴重畸變或能量衰退，導致無人機的演算法無法正確執行目標鑑別，形成極大的飛安與交戰風險。

面對上述嚴苛的測距驗證挑戰與光電物理極限，奧創系統推薦導入專為軍規雷射接收器與測距儀設計的 SBIR LRTM (Laser Range Test Module) 雷射測距測試模組，我們深知建構高保真度的雷射硬體迴路測試絕非單純的零件買賣（Box Moving），而是必須提供從高能脈衝攔截、奈秒級時序控制到微弱回波生成的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR LRTM 雷射測距測試模組，提供 1064/1540/1570nm 雷射源，專為雷射測距儀與接收器測試；支援光學/電氣觸發，動態模擬 50m 至 60km 距離 (精度 +/-1.5m 或 0.01%)；具備 >40dB 脈衝功率控制與首/末脈衝功能。

針對跨頻譜與 60 公里的動態模擬挑戰，LRTM 模組內部高度整合了 1064 nm、1540 nm 與 1570 nm 三種不同波長的雷射二極體，全面涵蓋現代無人機的探測頻段，在先進的光學觸發模式下，系統能攔截 UUT 的高能雷射（承受高達 1.25 J/cm² 的能量密度），並透過精密的時序電路，無縫模擬從 50 公尺近戰環境，一路延伸至極端 60,000 公尺 (60 公里) 的光學回波延遲，其內部極低的時脈抖動，確保了全量程內的模擬距離精度高達 1.5 公尺或 0.01%，為 LRF 提供最純淨的 ToF 基準。

為了克服 APD 飽和與動態範圍瓶頸，LRTM 內建了校準偵測器與電控可變衰減器，該光纖網路架構能提供大於 40 dB 的功率動態範圍，精準控制脈衝輸出功率，完美模擬大氣衰減效應，確保接收器靈敏度測試的客觀性，同時，針對受遮蔽環境的測試，LRTM 具備卓越的「首/末脈衝控制 (First/Last Pulse Control)」能力，工程師可自由設定第二脈衝相對於第一脈衝的精確延遲 (相差 10 至 2000 ns) 與能量比例，徹底驗證無人機雷射光點追蹤演算法的抗干擾鑑別力。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

SBIR 紅外線測試解決方案還包括有目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機、以及 紅外線目標投影器；面對日趨複雜的光電交戰環境，立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。

實際的系統配置將因應您的雷射測試波長、光學準直規範、場地限制及待測 LRF 演算法特性而有所不同。如需深入規劃與系統軟硬體選配建議，請聯繫「奧創團隊」；我們擁有豐富的光電與雷射系統整合經驗，提供從模擬到驗證的一站式 Turnkey 方案，隨時準備為您提供最專業的配置建議與技術支援。
