雷射導引無人機的眼與腦：PLD 脈衝投影與 TEM 能量診斷之聯合應用

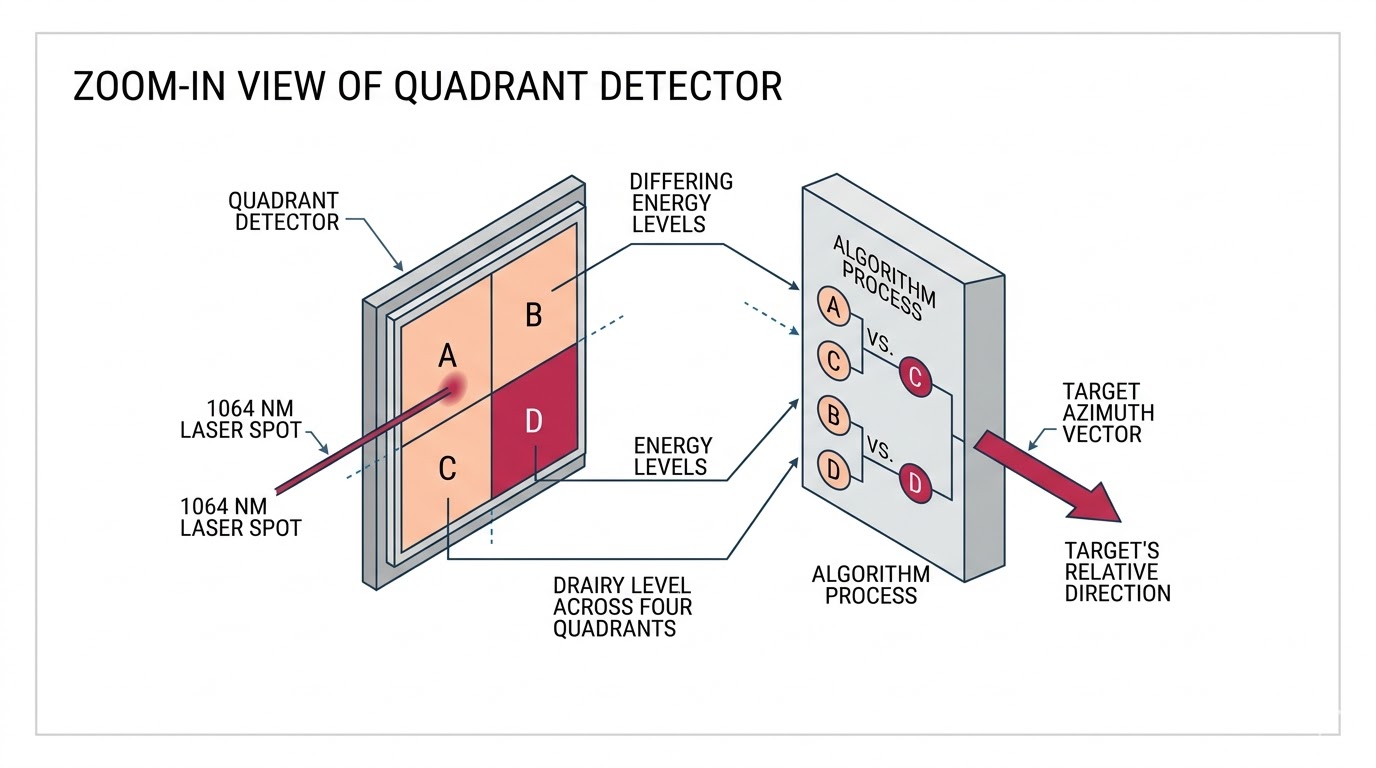

進入 2026 年，半主動雷射 (Semi-Active Laser, SAL) 導引技術在無人載具 (UAV) 與精準打擊飛彈中的應用已達到前所未有的普及，這類武器系統的「眼睛」依賴極度靈敏的「四象限探測器 (Quadrant Detector)」，用於捕捉目標物反射回來的 1064 nm 雷射光斑；而其「大腦」則內建嚴格的演算法，透過計算四個象限接收到的能量差，來推導目標的相對方位並驅動控制翼面。

為了確保尋標器在戰場上能夠精確無誤地「鎖定並追蹤」，以及確保雷射標定器 (Designator) 發射的能量足以穿透戰場硝煙，軍規測試標準要求必須在實驗室內進行極端嚴苛的閉迴路驗證。然而，當工程師試圖模擬完美的雷射目標，同時又需要診斷待測物 (UUT) 發射的極端雷射脈衝時，實務上遭遇了三大跨越光學與高速電子的工程難題：

微觀空間能量分佈不均與四象限探測器的「虛假轉向 (False Steering)」

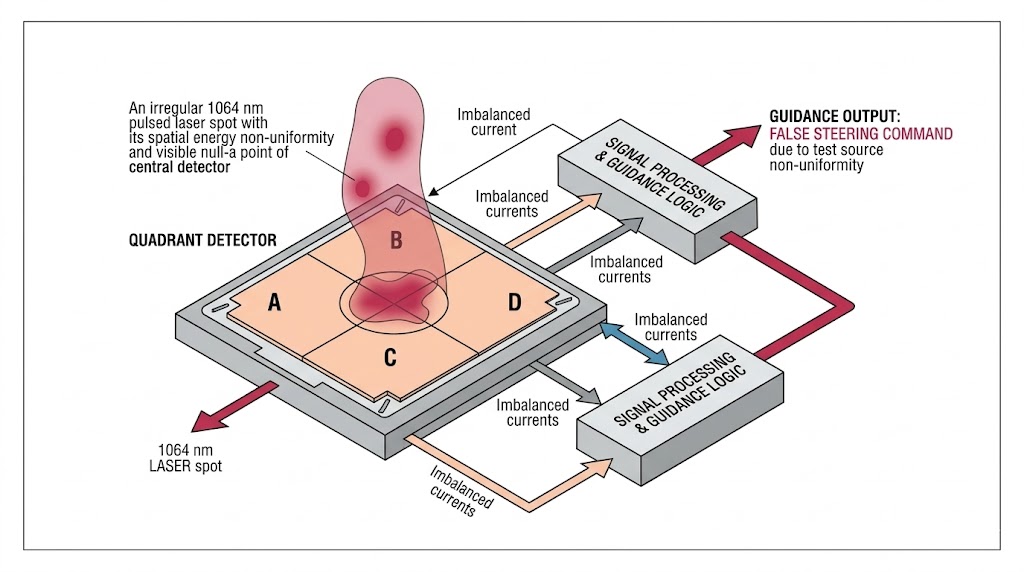

要精確校準四象限探測器的零點 (Null Point) 與線性追蹤範圍，測試系統必須投射出一個波前極度平坦、能量分佈絕對均勻的 1064 nm 脈衝雷射光斑。 如果測試光源 (例如雷射二極體) 的光束輪廓存在熱點 (Hotspots) 或高斯分佈邊緣的畸變，當光斑落在四象限探測器的十字交界處時，不均勻的光子密度會導致各象限產生不平衡的電流輸出。對於導引系統的控制邏輯而言，這種由測試儀器「空間能量不均」所引起的誤差，會被直接誤判為目標正在移動，從而發出錯誤的修正指令（即虛假轉向）。要在大口徑準直儀的光學焦點上產生完美的均勻輻照度，對光學設計構成了極大的幾何挑戰。

奈秒級高能脈衝的時間畸變與 4 GS/s 取樣率極限

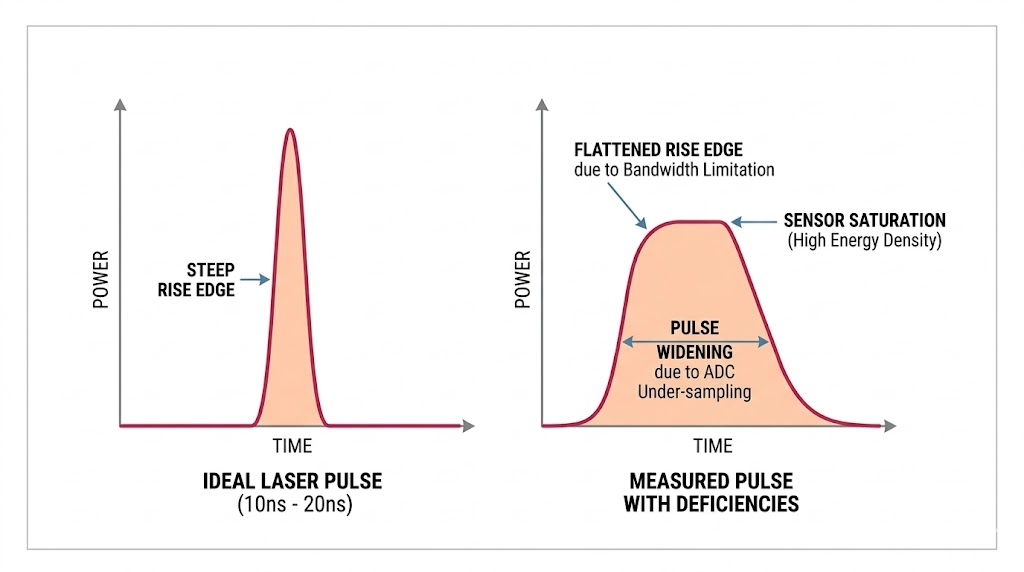

現代雷射標定器的脈衝寬度被極度壓縮（通常在 10 ns 至 20 ns 之間），以換取穿透大氣的極高尖峰功率，當測試系統試圖量測並診斷這些雷射脈衝的時間特性時，傳統的示波器與光電探測器往往力有未逮，如果系統的類比數位轉換器 (ADC) 取樣率不足，或者是偵測器的頻寬受限，極端陡峭的脈衝上升沿 (Rise Edge) 將會被撫平，脈衝寬度也會出現人為展寬，此外高達 10 mJ/cm² 的脈衝能量密度極易導致感測器進入非線性飽和狀態。若無法在承受高能光束的同時，以高於十億次/秒的頻率精準描繪脈衝波形，工程師將無法驗證雷射脈衝間的時域抖動 (Jitter) 是否符合嚴格的軍規公差。

能量積分與時域輪廓的物理偵測矛盾

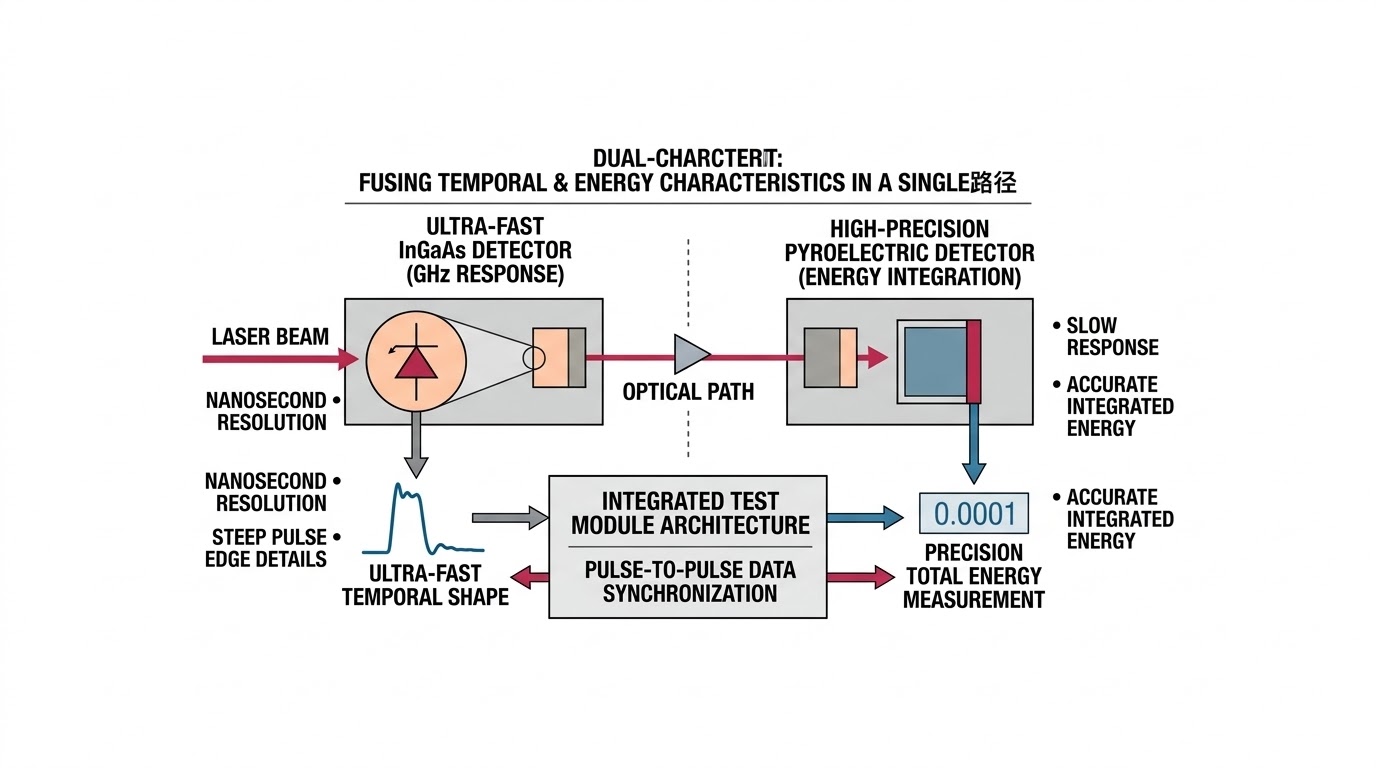

要全面評估一顆雷射的「破壞力與辨識度」，系統不僅需要知道脈衝的「時間形狀 (Temporal Shape)」，更需要知道每一個脈衝所包含的「絕對總能量 (Total Energy)」，在半導體物理中，具備 GHz 級響應速度的光電二極體（如 InGaAs）在量測絕對總能量時存在嚴重的非線性與溫漂問題；而能夠精準執行能量積分的「熱釋電偵測器 (Pyroelectric Detector)」，其時間響應卻過於緩慢，無法描繪奈秒級的脈衝細節。如何在同一個測試模組、同一個光學路徑中，完美融合這兩種物理特性截然不同的偵測機制，並在連續發射數千發雷射的過程中確保脈衝對脈衝 (Pulse-to-Pulse) 的數據同步，是雷射測試設備架構師面臨的終極瓶頸。

面對上述嚴苛的雷射導引測試挑戰與高頻能量診斷極限，奧創系統推薦導入 SBIR 專為軍規雷射特性化開發的 PLD 脈衝雷射二極體目標投影器 與 TEM 時間能量模組，我們深知建構高保真度的光電雷射測試實驗室絕非單純的零件買賣（Box Moving），而是必須提供從均勻光束生成、奈秒波形擷取到絕對能量積分的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 脈衝雷射二極體目標投影器，提供 1064nm 均勻準直脈衝雷射輸出，具備 20-12,500Hz PRF、20ns 脈寬與高穩定性，適用於雷射接收器/探測器測試及雷射導引飛彈四象限探測器對準，包含牛頓式準直儀、雷射源/控制器及光纖/針孔目標組件。支援手動與 Ethernet 遠端控制。


使用 SBIR 的 TEM 精準量測雷射脈衝能量、寬度與時間特性 (900-1700nm)，配備高速數位器與熱釋電偵測器，提供可靠診斷。

針對四象限探測器的「虛假轉向」與空間對準難題，SBIR 的 PLD 脈衝雷射二極體目標投影器 提供了一個無懈可擊的解決方案，該系統透過精密的牛頓式準直儀與光纖/針孔目標組件，能精確產生 1064 nm 的均勻準直脈衝雷射輸出，其光學設計確保了在 4 英吋直徑的中心區域內，輻照度均勻性高達 ±10%。PLD 不僅具備 20 ns (±10 ns) 的精確脈衝寬度，更支援從 20 Hz 高達 12,500 Hz 的超高脈衝重複頻率 (PRF)，且脈衝間穩定性達 ±2%，為雷射尋標器的精密對準與性能驗證提供了絕對客觀的均勻光源。

在解決高能脈衝診斷與時域/能量偵測矛盾方面，SBIR 的 TEM 時間能量模組 展現了突破性的雙偵測器架構，TEM 巧妙地將兩種關鍵元件整合於一體：其一為專職精準量測每個脈衝總能量的「熱釋電能量偵測器 (Pyroelectric Energy Detector)」，其二為具備高達 1 GHz 頻寬的 InGaAs 高速偵測器，專門捕捉脈衝的時間特性細節，為了精準描繪奈秒級的波形輪廓，TEM 內建了高達 4 GS/s (每秒四十億次取樣) 的高性能數位轉換器，徹底消除人為的波形畸變。

TEM 模組的光譜範圍涵蓋 900 nm 至 1700 nm，能輕鬆接收直徑達 5 英吋的大尺寸光束，並具備優異的能量密度承受力（在 10 ns 脈寬下可承受高達 10 mJ/cm²）。最關鍵的是，TEM 能夠無縫對接 SBIR 的 IRWindows™ 5 自動化測試軟體，在單次測量中自動擷取、同步並分析多達 2,048 個連續雷射脈衝的詳細數據（包含脈衝能量、脈衝寬度、週期與振幅），從根本上解決了大量數據處理與同步的難題。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。
SBIR 紅外線測試解決方案還包括有目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機、以及 紅外線目標投影器；面對日趨複雜的光電交戰環境，立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。

實際的系統配置將因應您的雷射波長需求、測試場地限制及待測雷射演算法特性而有所不同。如需深入規劃與系統軟硬體選配建議，請聯繫「奧創團隊」。我們擁有豐富的光電與雷射系統整合經驗，提供從模擬到驗證的一站式 Turnkey 方案，隨時準備為您提供最專業的配置建議與技術支援。
