極音速與尾焰模擬：邁向 1500K 以上超高溫紅外線場景投影技術 (UHT)

進入 2026 年，防空攔截與無人載具 (UAV) 系統面臨的戰場威脅已發生根本性的質變，隨著極音速滑翔載具 (HGV)、高推力固態火箭以及先進紅外線反制措施 (IRCM，如高強度熱誘餌彈) 的大量部署，敵方目標在戰場上所展現的熱特徵，不再僅限於常溫下的微弱熱梯度，而是動輒產生高達 1500K 甚至突破 2000K 的極端高溫輻射突波。

為了對抗這些威脅，新一代的飛彈尋標器與機載邊緣人工智慧 (Edge AI) 演算法被設計為具備極寬的動態範圍 (High Dynamic Range, HDR)，並內建極度複雜的抗干擾濾波邏輯，以在致盲般的強光中分辨出真實目標與誘餌的微小空間特徵差異。

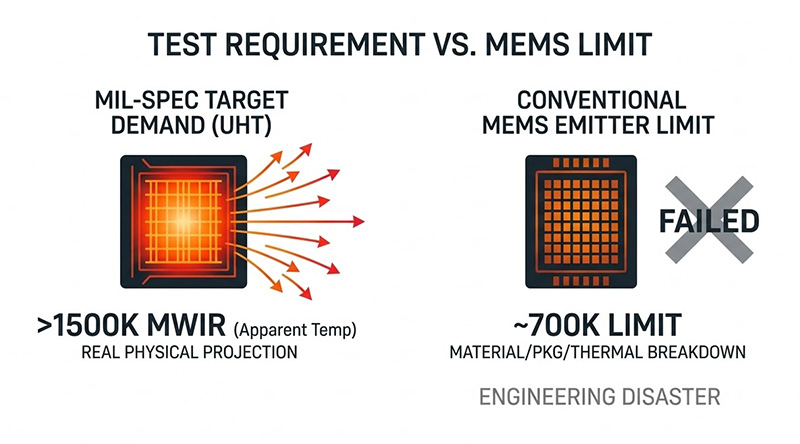

為了在實驗室的硬體迴路 (HWIL) 環境中客觀驗證這些 HDR 追蹤演算法，測試規範正經歷前所未有的升級，高階軍規測試標準明確規定，測試系統不能僅以「數位訊號注入」或「低溫場景硬體拉升」來模擬高溫目標，必須在物理層面上真實投射出大於 1500K 中波紅外線 (MWIR) 視在溫度 (Apparent Temperature) 的高頻動態光子，然而傳統基於微機電系統 (MEMS) 的電阻式發射器陣列，其物理極限多停留在 700K 左右，當工程師試圖將場景投影系統的動態範圍強行推升至超高溫 (UHT) 領域時，其在材料科學、半導體封裝與熱動力學上，遭遇了三大難以跨越的工程災難。

極端白熾狀態下的微觀熱應力 (Thermal Stress) 與結構崩潰

在熱輻射物理學中，要讓一個發射率與填充因子皆小於理想黑體的微型像素，產生高達 1500K 甚至 2000K 的視在溫度，該像素本身的真實「物理溫度 (Physical Temperature)」必須被驅動至逼近或超過 3000K，在這種極端的白熾高溫下，傳統用於製造 MEMS 發射器的薄膜材料、橋接介電層與支撐金屬腳，會面臨毀滅性的熱力學挑戰，材料會因劇烈的熱膨脹係數 (CTE) 差異而產生巨大的內部應力，導致微觀結構發生不可逆的翹曲 (Buckling)、機械變形甚至直接熔毀，若無法在材料科學上取得根本性的突破，發射器陣列在經歷幾次高低溫循環 (Thermal Cycling) 後，像素的電阻值會發生永久性漂移，徹底摧毀投影系統的全域均勻度與輻射量測客觀性。

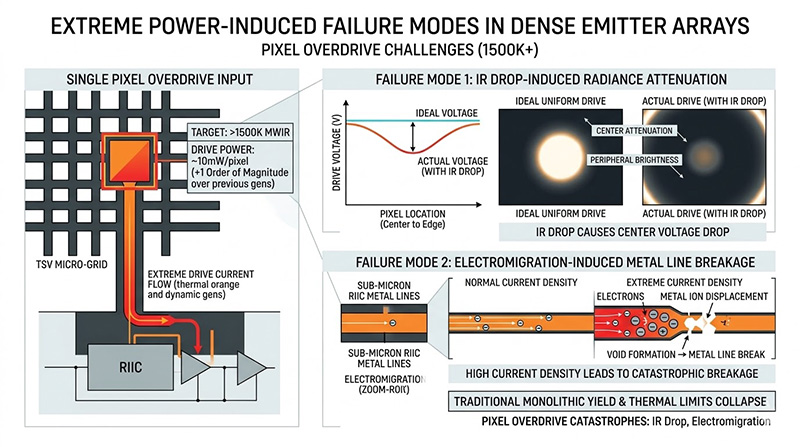

RIIC 的電流密度極限與次微米佈線的電遷移 (Electromigration)

要將百萬畫素陣列中的像素瞬間加熱至超高溫，需要極度龐大的電氣功率，根據熱力學模型預測，要達到 1500K 以上的輻射目標，單一微型像素的驅動功率將高達 10 毫瓦 (mW)，這比傳統紅外線場景投影器的電流需求高出整整一個數量級。 當這種極端的電流密度被迫擠入次微米等級的讀出積體電路 (RIIC) 佈線時，會引發嚴重的電遷移 (Electromigration) 效應，導致晶片內部金屬走線斷裂；此外，龐大的總電流會在 RIIC 基板上產生巨大的電壓降 (IR Drop)，使得陣列中心的像素無法獲得與邊緣像素相同的驅動電壓，造成畫面中心高溫目標的輻射衰減。傳統的單晶片大陣列架構在面對這種極端功率需求時，其良率 (Yield) 與熱分佈極限將完全崩潰。

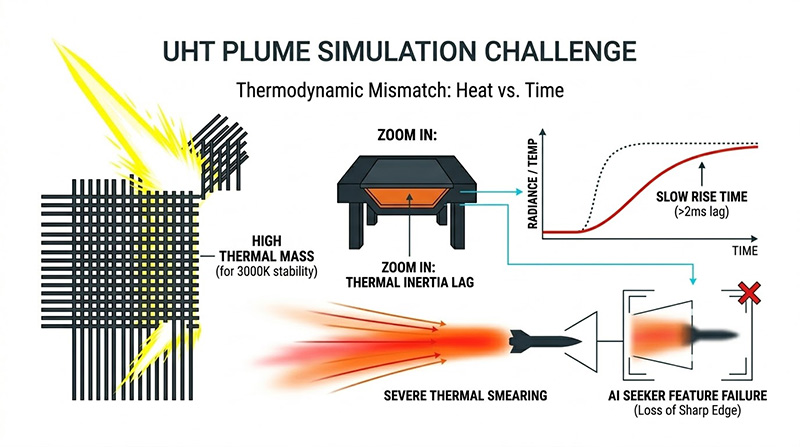

高熱質量慣性與 500Hz 超高幀率的物理矛盾

模擬極音速導彈或瞬間引爆的熱誘餌，不僅需要極高的溫度，更需要極快的時間響應，現代 HWIL 測試要求高達 500Hz 的畫面更新率，且像素的輻射上升時間 (Rise Time) 必須壓縮在 2 毫秒 (2ms) 以內，這在工程設計上形成了一個致命的物理矛盾：為了讓像素承受 3000K 的超高溫而不變形，必須增加薄膜厚度或改變幾何支撐結構；但任何增加的質量，都會直接放大像素的熱質量慣性 (Thermal Mass Inertia)，熱質量越大的像素，其升溫與降溫所需的時間就越長，導致高速移動的高溫目標在畫面上產生嚴重的熱拖影 (Thermal Smearing)，在無法有效平衡「高溫耐受性」與「低熱慣性」的情況下，測試系統投射出的高溫尾焰會變成一片模糊的光暈，導致待測的 AI 演算法無法提取銳利邊緣，進而造成防禦系統測試的誤判。

面對上述嚴苛的高溫模擬測試與熱物理極限，奧創系統推薦導入 SBIR 客製化開發的 UHT (Ultra High Temperature) 超高溫紅外線動態場景投影系統，SBIR UHT 陣列採用了革命性的全新薄膜材料與像素幾何架構，這些專為承受極端熱應力而設計的微結構，不僅能承受超過 3000K 的物理高溫而無機械變形，更在維持近 80% 高填充因子的同時，將輻射上升時間完美壓縮至 2 毫秒 (2ms) 以內，這使得系統在模擬高達 2000K 的中波紅外線 (MWIR) 視在溫度時，依然能維持 500Hz 的超高幀率，為飛彈尋標器提供毫無拖影的極音速尾焰與熱誘餌特徵，協助客戶符合最嚴格的 AI 追蹤演算法驗證規範。

在突破驅動功率與良率瓶頸方面，該系統搭載了專為 UHT 開發的全新可擴展讀入積體電路 (Scalable RIIC)，此架構徹底拋棄傳統設計，率先導入矽穿孔 (TSV) 與拼布封裝 (Quilt Packaging) 技術。透過這種無縫拼接架構，系統不僅能輕鬆提供驅動超高溫所需的 10mW 單像素功率、消除壓降問題，更能打破單晶片良率限制，將發射器陣列無縫擴展至 2048x2048 甚至更高的百萬畫素規模，極大化提升複雜戰場模擬的測試效率與解析度極限。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

SBIR 客製化目標投影機 (Custom Target Projectors) 為根據客戶確切的軍規測試需求（如陣列大小、目標溫度、運作環境）來進行專案訂製與打造，SBIR 紅外線測試解決方案還包括有目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機、以及 紅外線目標投影器；立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。

如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的配置建議與技術支援。
