挑戰零延遲：過驅動 (Overdrive) 技術消除高速移動目標之熱拖影

進入 2026 年，無人載具 (UAV) 與防空攔截系統面臨的威脅目標已全面邁向極音速 (Hypersonic) 與高機動閃避軌跡，為了在此極端條件下維持精準打擊能力，機載邊緣人工智慧 (Edge AI) 演算法被設計為以極高的快門頻率（通常大於 200Hz 甚至 400Hz）擷取連續影像，並依賴極度銳利的高頻空間梯度（目標邊緣）來進行特徵提取與閉迴路追蹤。

為了在實驗室內驗證這些先進的 AI 追蹤邏輯，軍規測試標準強制要求必須透過「硬體迴路 (Hardware-in-the-Loop, HWIL)」系統，將高頻率的數位戰場視訊轉換為真實的動態紅外線光子。然而，當測試工程師試圖使用百萬畫素的微型電阻式發射器陣列 (Micro-emitter Array) 來模擬以數馬赫速度橫越視場的高溫目標時，系統的熱動力學極限便會與 AI 演算法的需求發生嚴重的物理衝突，在實務上，工程師必須克服以下三大難以妥協的熱物理與運算難題。

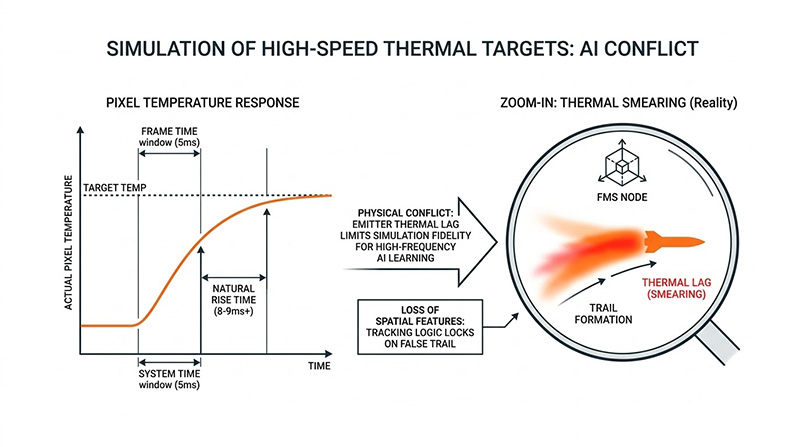

微觀熱質量慣性與 5ms 幀率極限下的熱拖影 (Thermal Smearing)

動態紅外線場景投影器的核心是由數百萬個微機電 (MEMS) 電阻結構所組成，根據熱力學定律，固體材料的升溫與降溫皆受制於其物理上的熱質量慣性 (Thermal Mass Inertia)，在現代 200Hz 的硬體迴路模擬中，投影器陣列僅有 5 毫秒 (5ms) 的時間窗口來完成相鄰幀之間的溫度切換，然而，微型發射器在未經強化的物理狀態下，完成一次完整的溫度轉換通常需要 8 到 9 毫秒，甚至更長的時間，當物理像素的「自然上升時間 (Natural Rise Time)」大於「系統更新幀時 (Frame Time)」時，像素無法在下一張畫面到來前達到預期的熱輻射強度，這種時域上的熱遲滯，會導致高速移動的目標在紅外線畫面上拖曳出一條殘留的「彗星尾巴」，即所謂的熱拖影 (Thermal Smearing)，對於依賴絕對空間邊緣來計算目標形心與角速度的 AI 神經網路而言，熱拖影會直接模糊目標特徵，導致追蹤演算法鎖定在虛假的熱殘影上，造成 HWIL 測試徹底失效。

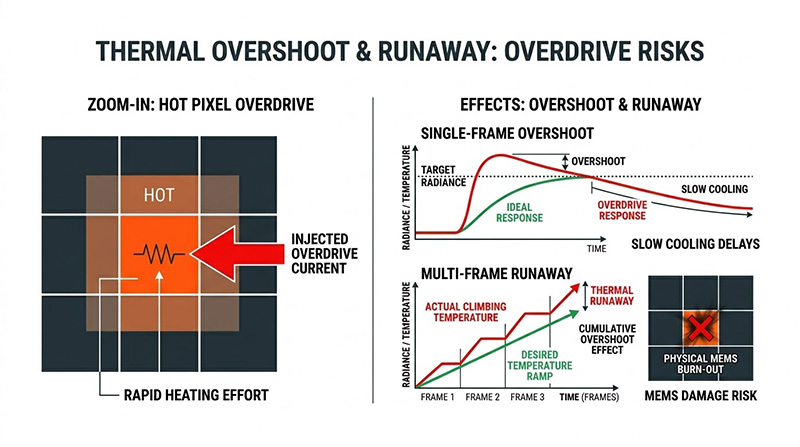

輻射過衝 (Overshoot) 與熱失控的非線性物理陷阱

為了解決上述的物理遲滯，直觀的工程直覺是「注入更大的驅動電流來加速加熱」，這種概念即為「過驅動 (Overdrive)」，然而，紅外線輻射通量與物理溫度之間呈現高度的非線性關係，如果在目標過渡的第一幀施加了過高的驅動電壓，雖然能極大化提升像素的升溫速率，但極易導致像素的熱能越過預期的目標輻射值，產生嚴重的「過衝 (Overshoot)」，由於微觀發射器的散熱機制依賴於向底層基板的熱傳導，一旦發生過衝，像素必須耗費額外數個幀的時間才能緩慢冷卻至預期溫度；更致命的是，如果模擬場景要求目標溫度在連續多個幀中不斷攀升，累積的過衝效應將導致像素溫度發生「熱失控 (Thermal Runaway)」，最終投射出的輻射特徵將與真實戰場數據完全脫鉤，甚至引發 MEMS 結構的物理性燒毀。

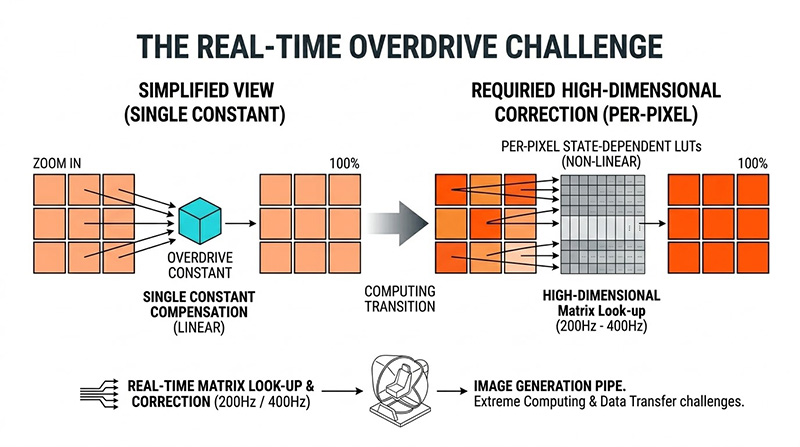

次級動態範圍 (Sub-transition) 逆向遲滯與即時運算瓶頸

在熱動力學的微觀世界中，存在一個違反直覺的物理現象：像素執行小幅度的溫度切換（例如從 50% 驅動提升至 60%）所需的上升時間，實際上比執行全動態範圍（0% 到 100%）的切換還要長，這是因為全幅切換時存在極大的初始熱梯度與電流驅動力，而微小切換的驅動力相對疲弱，這意味著，要完美消除整個戰場場景的熱拖影，測試系統不能採用單一的補償常數，演算法必須針對每一個像素「當前的輻射狀態」與「下一幀的目標輻射狀態」，計算出專屬的過驅動補償係數，在百萬畫素等級的陣列中，以 200Hz 或 400Hz 的速度即時執行這種高維度的非線性矩陣查表與修正，對 HWIL 影像生成系統的資料傳輸量與通道延遲 (Pipeline Latency) 構成了極端的運算架構挑戰。

面對上述嚴苛的測試與高速目標模擬的物理極限，奧創系統推薦導入具備專利 場景加速器 (Overdrive) 技術的 MIRAGE™ 系列動態紅外線場景投影系統，我們深知，建構高保真度的硬體迴路測試環境絕非單純的設備買賣（Box Moving），而是必須提供從底層熱動力學控制、無延遲資料管線到最終 AI 影像對接的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 場景投影系統核心為紅外線發射器陣列，專為硬體迴路（HIL）、FLIR、反制模擬及追蹤系統測試設計，其能產生動態高擬真紅外線影像，為國防與航太關鍵技術開發測試提供重要工具


SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求


SBIR 先進場景模擬方案以 MIRAGE 系列動態紅外線場景投影機為核心，產生高解析度紅外線影像，模擬複雜熱環境與目標；左側展示動態場景模擬範例，具時間戳記，模擬真實世界熱變化

針對物理熱拖影與 5ms 的幀率瓶頸，MIRAGE 系統內建的場景加速器 (Overdrive) 演算法，能透過其指令與控制電子元件 (C&CE)，在奈秒級別對輸入的影像資料流進行即時的預處理，當偵測到像素溫度即將發生轉換時，系統會自動在過渡的第一幀施加一個經過精確計算、高於穩態目標值的瞬態驅動訊號，強迫像素的上升曲線變陡；此技術成功將原本高達 8 到 9 毫秒的自然上升時間，強勢壓縮至 4 到 5 毫秒之內，在支援 400Hz 的 Window 模式下，更可將切換時間極限壓縮至小於 2.5 毫秒，從物理層面徹底消滅高速目標的彗星殘影。

針對過衝失控與次級動態範圍運算難題，該系統採用了高達 16,384 個定址空間的硬體級查找表 (LUT) 矩陣，這套由 SBIR 預先進行百餘次精確熱物理校準所建立的模型，能確保無論是全幅切換還是微弱的背景漸變，每一個像素都能在第一幀精準抵達目標輻射值並平穩收斂，達到「零過衝」的完美階躍響應，此硬體級別的即時運算架構，免除了外部影像生成電腦的運算負擔，協助客戶符合最嚴格的無人機 AI 追蹤演算法驗證規範。

為了清晰呈現產品的演進與當前 SBIR 所提供的場景生成系統，特整理如下：

• MIRAGE™-1：
  配備 512 x 511 像素陣列，可實現最高 475K 的目標溫度。²
• MIRAGE™-1.5：
  同樣採用 512 x 511 像素陣列，但最高溫度提升至 575 K。²
• MIRAGE™-H：
  提供 512 x 512 或 800 x 800 像素兩種解析度選擇，最高溫度可達 675K。
• MIRAGE™-XL：
  擁有 1024 x 1024 像素的高解析度陣列，並具備 675K 的最高溫度能力。

此外，SBIR 亦可根據客戶的特定需求，量身打造特殊的 MIRAGE™ 系統¹，例如：

• MIRAGE™-CR1：
  具備 512 x 512 像素陣列，可呈現 50K 至 650K 的寬廣視在溫度（Apparent Temperature）範圍。
• MIRAGE™-WF1：
  採用 768 x 1536 像素陣列，最高溫度為 600K。
• MIRAGE™-XL-CR1：
  擁有 1024 x 1024 像素陣列，並提供 50K 至 650K 的視在溫度（Apparent Temperature）範圍。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的配置建議與技術支援。
