夜間偵蒐的絕對標準：無人機光電酬載之 MRTD  MTF 客觀性能驗證

進入 2026 年，戰術無人載具 (UAV) 在夜間偵蒐與超視距 (BVLOS) 打擊任務中，對長波與中波紅外線 (LWIR/MWIR) 系統的依賴已達到前所未有的高度，現代機載邊緣運算與 AI 影像辨識演算法的效能，完全受制於底層光電感測器輸出的物理影像品質，為了確保無人機能在十公里外準確分辨敵方裝甲車輛的微弱熱特徵，光電酬載系統的驗收標準已從傳統的「主觀視覺辨識」，全面轉向基於嚴格熱物理與光學幾何的「最小可解析溫差 (MRTD)」與「調變轉換函數 (MTF)」之客觀數據驗證。

MRTD 是評估熱影像系統綜合熱靈敏度與空間解析度的終極量化指標；而 MTF 則定義了光學系統傳遞空間對比度的物理極限，為了在實驗室內安全且可重複地執行這些極限測試，工程師必須建構一套能夠精確模擬「無窮遠處、具備特定空間頻率與微小溫差之幾何目標」的光學投影環境，然而當無人機感測器的像素間距微縮至個位數微米 (µm) 且熱靈敏度逼近理論極限時，將這套龐大的光學模擬理論轉化為實體測試平台，測試工程師正面臨著三大難以妥協的物理與系統幾何難題。

無窮遠目標模擬的光學波前畸變與繞射極限 (Diffraction Limit)

要在實驗室有限的空間內模擬位於無窮遠的敵方目標，測試系統必須依賴長焦距的「準直儀 (Collimator)」，將發散的熱輻射轉換為絕對平行的光束。 然而，若採用傳統的折射式透鏡準直儀，紅外線頻段的光子在穿透透鏡介質時，會產生嚴重的色散 (Chromatic Aberration) 與熱透鏡效應，導致不同波長的焦點無法重合。此外，為了涵蓋無人機光電球巨大的入瞳直徑，準直儀必須具備極大的清晰孔徑 (Clear Aperture)，在這種大孔徑與長焦距的要求下，任何微觀的鏡面加工誤差，都會在平行光束中引入嚴重的波前像差 (Wavefront Error)，若準直儀本身的光學品質無法達到嚴格的繞射極限，其產生的點擴散函數 (PSF) 展寬，將直接被待測感測器捕捉，並被錯誤解讀為「無人機鏡頭本身的解析度低下」，徹底摧毀 MTF 測試的客觀基準。

極限 MRTD 測試中的熱物理串擾與對比度喪失

在執行 MRTD 測試時，系統需投射具備特定空間頻率（如奈奎斯特頻率）的「四條線 (4-Bar)」物理標靶，並控制標靶與背景之間的微小溫差 (ΔT)，在傳統的發射式架構中，標靶金屬板直接被後方的高溫黑體烘烤，隨著空間頻率的增加，金屬板上鏤空的縫隙極度微小，根據熱力學傳導定律，黑體的強烈熱輻射會沿著金屬標靶的幾何邊緣產生不可控制的熱梯度與熱傳導，這導致原本應該是絕對銳利「階躍函數 (Step Function)」的溫度邊界，在熱物理上退化為平緩的漸層，這種設備自發性的「熱串擾」現象，會吃掉高頻目標的真實熱對比度，使得系統在量測毫開爾文 (mK) 等級的極限 MRTD 時，產生極大的非線性誤差。

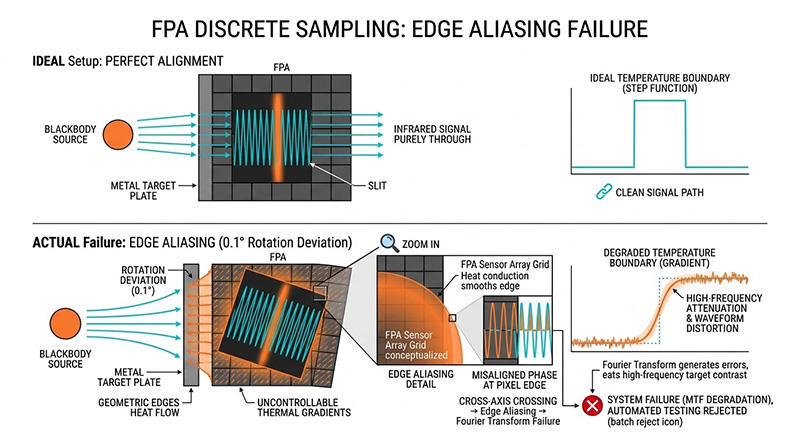

數位取樣的邊緣混疊 (Edge Aliasing) 與幾何相位失真

現代無人機焦平面陣列 (FPA) 本質上是一個離散的空間取樣系統，在進行狹縫響應函數 (SRF) 或 MTF 測試時，若測試標靶的幾何邊緣未能與感測器的像素網格達成絕對的平行對齊，將引發致命的「邊緣混疊」效應，只要標靶與感測器之間存在零點幾度的微小物理旋轉偏差，投射的高頻狹縫影像就會以錯位的相位跨越相鄰的感測器像素，這會導致傅立葉轉換 (Fourier Transform) 演算法在計算空間頻率響應時，產生嚴重的高頻能量衰減與波形扭曲，在缺乏高精度微調機構的測試治具中，工程師往往需要耗費數小時反覆手動敲擊或調整設備，試圖找回那消失的奈奎斯特頻率對比度，這使得自動化量產測試成為不可能的任務。

面對上述嚴苛的測試挑戰與光學物理限制，奧創系統推薦導入 SBIR 的 14000Zi 系列靜態紅外線目標投影機，我們深知，高階光電系統的性能驗證絕非單純的設備拼湊（Box Moving），而是必須提供從光學幾何對位、絕對熱力學控制到最終數據擷取分析的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR STC 系列離軸牛頓式準直器，為可見光至長波紅外線系統測試提供繞射極限效能。輕巧、易整合、可客製化，打造精準目標投影。

針對無窮遠目標模擬的光學畸變難題，14000Zi 系列系統 核心搭載了 STC 系列離軸牛頓式準直儀 (Off-axis Newtonian Collimator)，此無中心遮蔽的純反射式光學設計，不僅徹底消除了色差問題，更提供從 6 英吋到 12 英吋以上的多種大孔徑選擇，確保寬頻段（可見光至 LWIR）內的波前誤差被嚴格控制在繞射極限內，為待測物提供最純淨的平行光束。

為了克服高頻 MRTD 的熱對比度喪失，系統整合了 Infinity DB 差分黑體 與具備零背隙定位技術的 300 系列目標輪。該架構支援先進的「反射式標靶技術」，標靶表面鍍有高反射率金屬，純粹反射冷背景的輻射而不吸收熱能，從物理根源阻絕了邊緣熱傳導效應，協助客戶在 mK 級的極限溫差下依然能維持銳利的空間頻率對比度。

SBIR Infinity 差分黑體，具備 iProbe 獨立校準與 VANTABLACK 超高發射率選項，專為研發人員提供 mK 級穩定度與高均勻性，適用於精密的 NUC、MRT、MTF 紅外線感測器特性量測。


SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

此外，針對邊緣混疊問題，SBIR 目標輪上的測試標靶配備了精密的相位微調機構，可確保標靶邊緣與感測器網格達成絕對的幾何對齊，結合 SBIR 的 IRWindows™ 5 自動化測試軟體，系統能自動執行 MTF 與 Auto-MRTD 的閉迴路數據擷取，大幅提升測試效率並消除了人為主觀判定誤差。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
