戰術支撐平台的動態負載穩定性與抗扭轉剛性解析



在現代防務與精密觀測系統的開發進程中，支撐平台往往是系統整合中最容易被低估，卻又對最終觀測與火控精度具有決定性影響的關鍵子系統，隨著光電/紅外線（EO/IR）追蹤儀、相控陣雷達模組以及重型武器站的微型化與高功率化，這些酬載設備不僅自身重量驚人，其在進行全週界高速旋轉（Pan）或大角度俯仰（Tilt）時所產生的動態扭矩，對底層支撐結構的力學要求已達到前所未有的嚴苛程度。

身為第一線的系統驗證與可靠度分析人員，我們觀察到業界在進行整機測試時，經常面臨因底層支撐平台剛性不足，導致系統在野外實測時的目標解析度大幅下降，甚至無法通過軍規驗證的窘境，本文將從最新的國際測試規範切入，深入剖析研發工程師在處理高負載戰術支撐平台時，所面臨的三大核心力學與環境挑戰。

國際測試規範的演進與嚴苛化

為了確保防務裝備在任何極端氣候與地形下皆能發揮預期效能，國際軍事標準（如 MIL-STD-810H）對於機械結構的環境耐受度與動態穩定性測試規範正逐年提高標準；在振動與衝擊測試方面，現行規範不再僅僅要求設備在靜止狀態下承受特定的正弦波或隨機振動，針對搭載動態旋轉酬載的支撐結構，測試條件已擴展至「操作中振動（Vibration Under Operation）」的模擬，這意味著支撐平台必須在承受外部環境引發的隨機振動（例如車載運輸過程中的引擎低頻共振、或是裝甲車行駛於越野路面的高頻衝擊）的同時，仍能維持其幾何結構的絕對穩定，不得產生導致上方精密儀器失效的共振放大效應。

在溫度與環境耐受力方面，MIL-STD-810H 的高低溫測試（Method 501.7 與 502.7）要求設備必須在 -40°C 至 +60°C，甚至更極端的溫度範圍內正常運作。這對於依賴精密機械鎖固的支撐結構而言是一項極大的挑戰，測試過程中，工程師必須將整個平台置於大型環境溫濕度試驗箱中進行數十個小時的熱循環，規範要求在此嚴苛的熱脹冷縮過程中，結構接點不得出現鬆脫，鎖定機構的阻力亦不得因為潤滑油脂凍結或材料變形而卡死，這些標準的設立，使得傳統依賴單一材質或簡易卡榫的結構設計在當今的驗證標準下幾乎無所遁形。

研發實務上的技術難題

在實務的系統設計與驗證過程中，工程師在評估與整合高負載支撐平台時，通常會遭遇以下三個難以輕易跨越的物理與力學障礙：

動態扭轉剛性不足引發的視距誤差

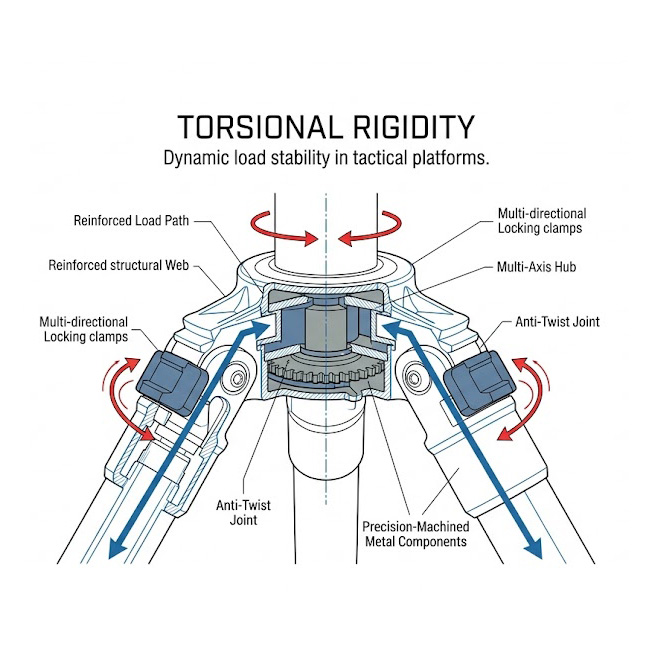

當我們在支撐平台上安裝具有高速旋轉特性的雷達或高扭矩的旋轉傾斜雲台（Pan-Tilt Unit）時，設備作動的瞬間會對平台中心軸產生巨大的反作用扭矩，如果支撐結構的抗扭轉剛性不足，或者關節設計存在微小的機械間隙（Backlash），這個扭矩就會使整個平台產生微幅的彈性扭轉變形。

我們可以用基本的材料力學觀念來理解：結構抵抗扭轉變形的能力，與材料的剪切模量以及截面的極慣性矩成正比，當上方設備急停或反向旋轉時，若系統存在齒隙或剛性不足，這個微小的扭轉變形就會瞬間釋放，形成低頻的扭轉震盪，對於具備高倍率光學變焦的觀測設備而言，底層只要發生 0.01 度的微震，投射到數公里外的目標上，就會造成數公尺的視距誤差（LOS Error），這種因底盤剛性不足所引發的影像模糊或雷達假訊號，是軟體演算法與電子防震極難完全補償的物理性干擾，也是目前系統整合工程師在進行戶外長距離測試時最頭痛的難題。

熱機耦合效應導致的材料疲勞與機構失效

戰術支撐平台必須在極端氣候下維持穩定，這牽涉到複雜的熱機耦合問題，金屬材料（如鋁合金）與非金屬材料（如碳纖維或橡膠阻尼）的熱膨脹係數（CTE）存在顯著差異，在 -40°C 的極寒環境中進行測試時，工程師經常發現原本在室溫下操作順暢的鎖固節點，會因為金屬急遽收縮而導致公差消失，進而使關節死鎖；或者因為低溫脆化導致鎖定結構在承受酬載重量時發生微裂紋；相反地，在 +60°C 的高溫沙漠模擬環境中，材料的膨脹可能使得原本緊密的接合處產生微小間隙，大幅降低系統的靜態摩擦力，當環境測試與動態負載測試同時疊加時，這種反覆的熱應力會加速結構接點的疲勞，如何在各種極端溫度下維持恆定的鎖定力矩，同時抵抗嚴苛氣候造成的鏽蝕與材質劣化，是結構設計上必須克服的第二大難題。

尤拉挫曲極限與高機動部署的矛盾

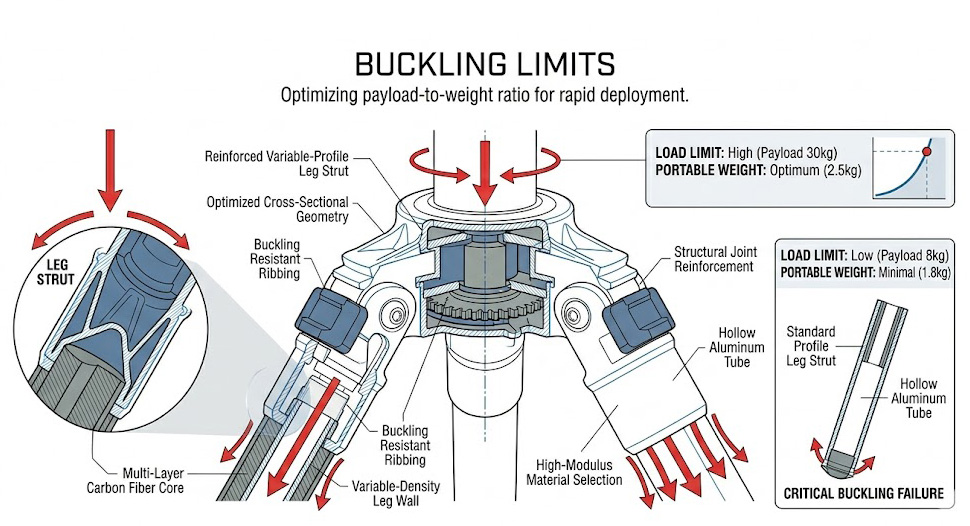

在力學設計中，支撐柱體承受軸向重壓時，其失效模式往往不是材料被壓碎，而是發生側向的彎曲變形，即所謂的「挫曲（Buckling）」，根據尤拉挫曲公式的物理概念，細長柱體能承受的最大臨界負載，與其截面積的慣性矩成正比，並與其無支撐長度的平方成反比。

現代戰術任務要求設備具備「高機動性（Man-portable）」，意味著支撐平台的自重必須極輕，且必須採用可快速收折的多節式設計，然而當我們將多節式結構展開至數公尺高，並在頂部放上高達數百公斤的重型武器站或大型觀測儀器時，結構的無支撐長度極大化，而截面積卻受限於便攜性無法無限加大，這會導致系統的臨界挫曲負載大幅降低；工程師在測試場地往往會發現，為了達到單兵可在數分鐘內快速部署的要求，所選用的輕量化管材在面對偏心負載或遭遇強側風時，極易產生微小的彎曲變形，進而破壞整體的靜態平衡，要在「極致輕量、快速部署」與「極端高負載、絕對抗挫曲」這天平的兩端找到完美的力學平衡點，是所有防務硬體設計師面臨的終極挑戰。

在面對上述動態扭轉剛性、極端熱機耦合應力以及高負載挫曲極限的嚴苛挑戰時，選擇一套具備精密工程設計且經過實戰驗證的基礎支撐平台，是確保高階光電與雷達系統發揮最佳效能的唯一途徑，我們提供由國防工程專家 TRIYOSYS 原廠所設計製造的軍規戰術三腳架系列，專門協助客戶符合最嚴格的環境規範，並大幅提升系統整合的測試效率。

針對不同負載與精密度需求，我們精選以下三款完全滿足高階觀測與戰術部署的焦點解決方案：

TRIYOSYS EHDT 系列超重載軍規戰術三腳架

克服極限負載與挫曲變形

針對重量高達 400 公斤的重型雷達與防空觀測模組，EHDT 系列採用了獨特的雙管雙節支腿結構（Twin tube and two-stage leg structure），這種設計從力學上極大地增加了截面的慣性矩，有效對抗尤拉挫曲效應，確保在高載重下依然穩如泰山，其提供的「三向水平校正」型號，能在極重負載下進行精準的水平微調，協助工程師完美消除因地形不平整導致的初始指向誤差，是大型系統部署的穩固基石。

TRIYOSYS EHDT 系列是一款專為應對高達 400 公斤極端負載而設計的超重載軍規戰術三腳架，提供無與倫比的穩定性與抗屈曲強度，並支援精確的三向水平微調，完美支撐各式重型觀測與防務設備。

TRIYOSYS HDT G 系列重載軍規戰術三腳架

無背隙設計與終極抗扭轉剛性

對於需要搭載高速旋轉傾斜雲台（PTZ）或連續旋轉雷達的應用，HDT G 系列是解決視距誤差的最佳利器，HDT G 系列專為 150 公斤重型負載設計，最核心的優勢在於其「無齒隙結構（Backlash-free design）」與極高的抗扭轉強度，它能有效吸收並抵抗設備旋轉或急停時產生的巨大反作用扭矩，徹底消除微小震動產生的共振干擾，大幅提升動態觀測下的畫面穩定度與雷達訊號純淨度。

TRIYOSYS HDT G 系列是一款專為應對高達 150 公斤重型負載而設計的軍規戰術三腳架，其具備無齒隙設計與極高的扭轉強度，提供固定式與可調式雲台兩種選擇，是雷達、熱影像與遠程觀測設備的理想支撐平台。

TRIYOSYS LDT 系列輕型軍規戰術三腳架

高機動部署與極端環境耐受

針對特種部隊或需要單兵極速部署的機動觀測站，LDT 系列在極致輕量化與結構剛性間取得了完美平衡。最低重量僅 2.4 公斤卻能承載高達 50 公斤的設備，系統提供 10 層碳纖維纏繞管材選項，結合 100% CNC 精密加工的高強度 6000 系列鋁合金與黑色硬質陽極氧化塗層，不僅大幅降低了重量，更能完美抵抗 -40°C 至 +60°C 的極端溫度循環與熱機疲勞，協助設備在任何嚴苛氣候下維持快速鎖定與穩固運作。

TRIYOSYS LDT 系列是一款專為極度苛求重量、便攜性與耐用性的戰術任務而設計的輕型軍規三腳架。提供多達 12 種鋁合金與碳纖維型號選擇，具備獨立可調腳管與極速架設能力，是執行各類高機動觀測與通用支撐任務的完美平台。
