戰術升降桅杆的高空風載撓度與動態穩定性技術



在現代戰術通訊、邊境監控與機動雷達的系統架構中，升降桅杆（Mast Systems）是賦予感測器「制空優勢」的絕對核心，將光電設備或通訊天線從地面推升至數公尺甚至十數公尺的高空，能大幅跨越地形障礙並增加地球曲率的視距極限（Line-of-Sight, LOS），然而，隨著升降高度的增加，底層結構所面臨的氣動力學與材料力學挑戰將呈指數級上升。

我們在戶外驗證場域中最常遭遇的致命失效，往往不是設備在地面測試時的參數不達標，而是當系統升至最高點並遭遇陣風時，因結構撓度過大導致的「訊號丟失」，或是因極端氣候導致鎖固機構退化而引發的「桅杆無預警潰縮」，本文將從最新的國際環境測試規範出發，深度剖析研發工程師在處理高空戰術桅杆時，無法迴避的三大深層物理難題。

國際測試規範的嚴苛化：MIL-STD-810G 風載與氣候驗證

為了確保高空升降平台在極端氣候中依然能維持絕對的結構穩定，國際軍事標準針對戶外高聳結構的測試要求日益嚴苛；在風載與動態穩定性方面，MIL-STD-810G Method 506.5（吹雨測試）與隱含的強風抗性規範，要求設備在承受每秒數十公尺的陣風側向吹襲時，不僅不能發生結構性斷裂，其頂部酬載的角偏差（Angular Deflection）更被嚴格限制。這對於依賴極窄波束（Narrow Beam）的高頻微波通訊或雷射定位系統而言是生死攸關的指標。

同時，針對極端氣候，Method 501.5 與 502.5（高低溫測試）要求桅杆的升降機構必須在 -40°C 至 +60°C 的環境中維持正常的延展與收縮；而 Method 521.3（結冰/凍雨測試）則考驗著多節式管體（Telescopic tubes）在接縫處被冰層封死時，是否仍能透過機械外力打破冰封順利降下，這些標準迫使研發團隊必須在「極致輕量化」、「極速部署能力」與「極端環境耐受度」這三個相互牽制的工程頂點間，尋找最艱難的平衡。

工程實務上的技術難題

在實務的系統設計與整合測試中，工程師在確保戰術桅杆的絕對剛性與操作可靠度時，通常會面臨以下三個物理性與力學障礙：

高空風切引發的氣動撓度與訊號指向誤差

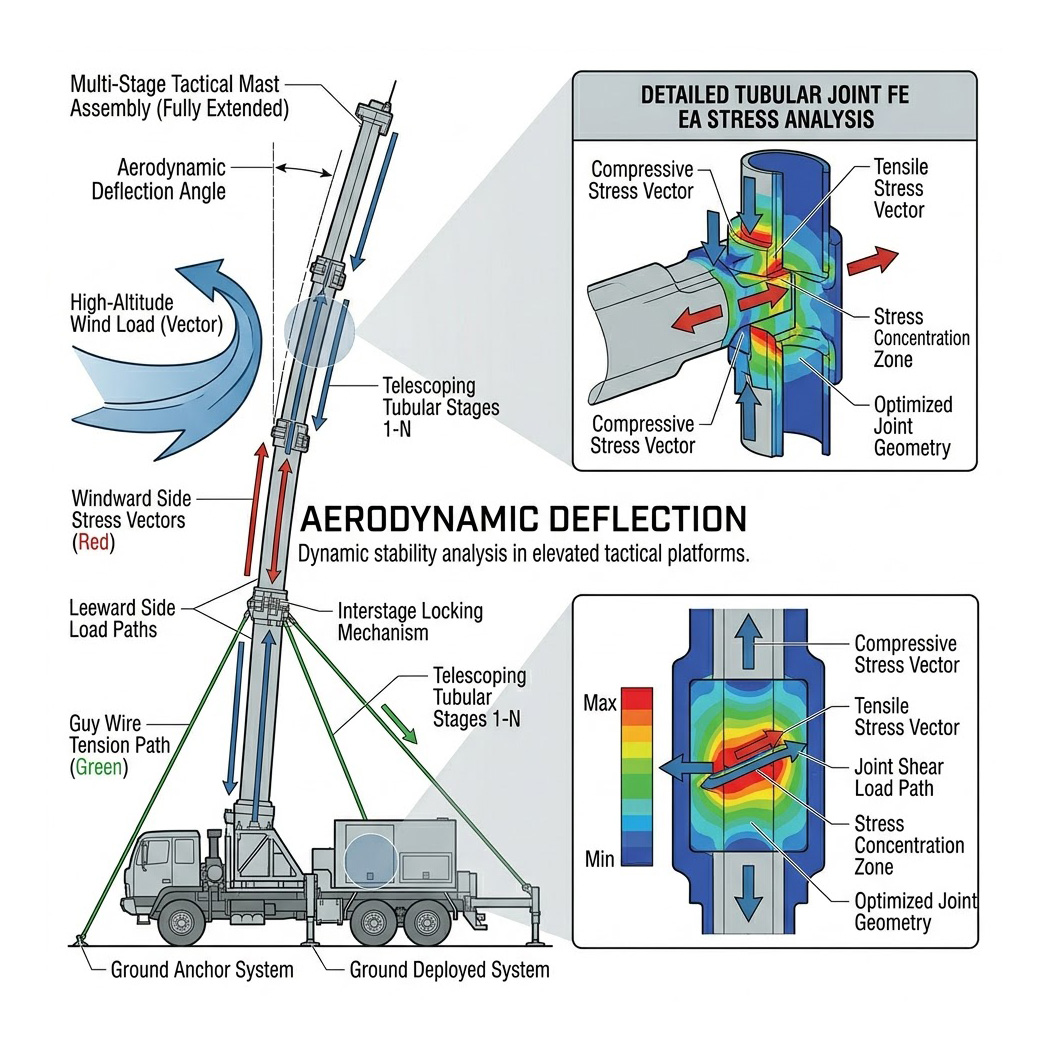

當升降桅杆伸展至 10 公尺以上的全開高度時，系統將面臨嚴峻的流體力學挑戰，我們可以用空氣動力學的基本觀念來理解：風壓對柱體產生的側向阻力，與風速的平方、空氣密度以及管體的迎風截面積成正比。而在大氣邊界層中，風速會隨著離地高度的增加而顯著增強。

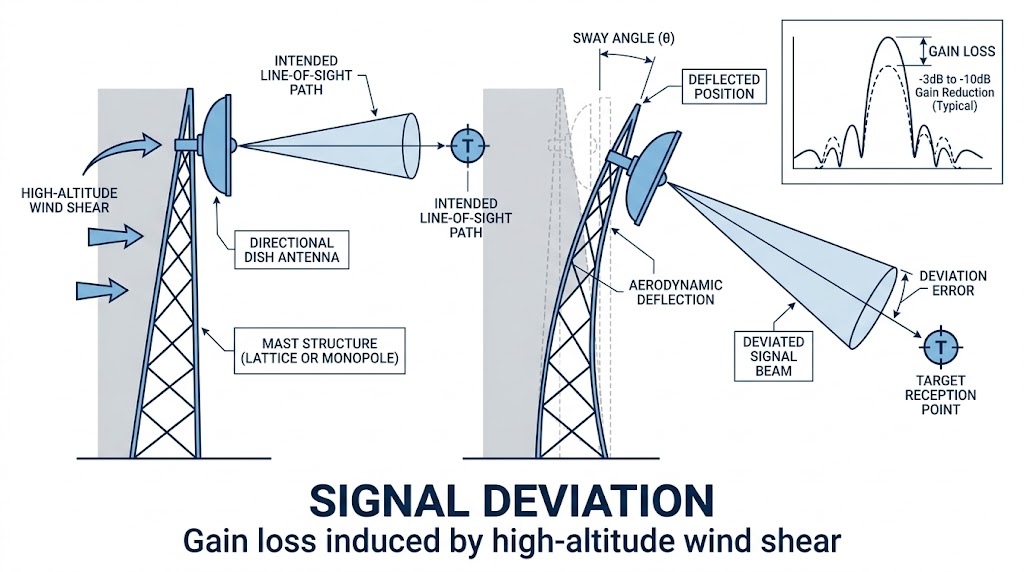

當高達數十公斤的雷達或天線陣列（具有極大的迎風面積）懸掛於桅杆頂端，強勁的高空風切會對整個系統產生巨大的彎矩（Bending Moment），如果桅杆管體的抗彎剛性（Bending Stiffness）不足，頂端就會產生明顯的彈性撓曲。對於高增益的定向天線（Directional Antenna）或長距離光電觀測儀而言，頂端哪怕只有 1 度的傾斜或微幅震盪，都會導致無線電波束偏離接收站，造成數 dB 的訊號衰減（Gain Loss），甚至導致資料鏈路瞬間中斷，這種「氣動撓度」是單靠電子防震演算法無法補償的物理變形，必須依靠精密的管體材料科學與靜態繩索（Guy-rope）張力平衡設計來從根本上克服。

極速手動部署與結構挫曲極限的力學矛盾

在特種作戰與災難應變中，裝備的「高機動性」是首要考量，實戰要求單兵必須在短短數分鐘甚至 1 分鐘內，僅靠人力將系統伸展至最高點，這意味著桅杆的每一節管體都必須盡可能地輕薄。

然而，這與結構力學中的「尤拉挫曲極限（Euler Buckling Limit）」產生了直接衝突，細長柱體承受軸向重壓（如頂部 50 公斤的雷達酬載加上管體自身重量）時，抗挫曲能力與管體截面的慣性矩成正比，為了減輕重量而削薄管壁，會導致結構在承受偏心負載或操作不當時極易發生不可逆的彎折變形，此外多節式設計勢必會在管與管之間引入機械間隙，當系統完全展開時，這些微小的公差會被放大，進一步削弱整體的直立剛性，要在「單兵可提拿的極輕重量」、「一分鐘內極速手動伸展的順暢度」與「對抗重載挫曲的絕對剛性」之間找到平衡，是機構設計師面臨的巨大挑戰。

溫機耦合下的摩擦鎖固失效與微滑流現象

多節式伸縮桅杆通常依賴各節點之間的鎖緊環（Collar Type Friction Locking）來維持高度，這些鎖固機構主要依靠物理摩擦力來對抗頂部設備的重力下墜，但在嚴苛的環境測試中，這種設計將面臨熱機耦合（Thermo-mechanical coupling）的殘酷考驗。

在 -40°C 的低溫環境下，不同材質（如鋁合金管體與工程塑膠/橡膠鎖定組件）的熱膨脹係數差異，會導致原本在室溫下鎖緊的組件發生微小的尺寸收縮，進而使正向夾緊力急遽下降，當此時系統又同時遭遇強風引起的低頻震動（Vibration），原先勉強維持的靜摩擦力會瞬間轉變為動摩擦力，導致管體發生難以察覺的「微滑流（Micro-slip）」；測試工程師經常發現，在經歷一夜的低溫強風測試後，原本設定為 9 公尺高的桅杆，會因為各節點的微小滑移而「縮水」數十公分，這種無預警的系統高度崩塌或解體，不僅會中斷觀測任務，更可能對下方的人員與設備造成嚴重的安全威脅。

在面對上述高空氣動撓度、極速部署的挫曲風險以及極端溫差下的鎖固失效等系統級挑戰時，選擇一套具備精密力學計算、無縫機械鎖定且經過實戰驗證的升降桅杆平台，是工程團隊確保專案順利通過高階防務驗證的關鍵。我們提供由國防工程專家 TRIYOSYS 原廠所設計製造的軍規升降桅杆系統，專門協助客戶符合最嚴格的環境與抗風規範，並大幅提升野外佈署的測試與運作效率。

針對不同高度、負載與機動性需求，我們精選以下兩款完全滿足高階戰術架設的焦點解決方案：

TRIYOSYS軍規級伸縮升降桅杆系統

一分鐘內極速部署與高可靠摩擦鎖定

針對需要極高機動性、快速轉移陣地的特戰與臨時通訊任務，本系統提供了 3 至 9 公尺的多樣化全開高度選項，其專為「極速操作」設計的強固型快速鎖定與釋放機制，讓單兵能夠在 1 分鐘甚至更短的時間內，徒手將 10 公斤重的感測器推升至工作高度，全管體採用 100% 高強度 CNC 加工鋁合金與抗腐蝕黑色陽極氧化塗層，不僅有效控制了系統總重（9公尺型號僅重 20 公斤），更能完美抵抗溫機耦合效應，確保在各種溫濕度下鎖定環（Friction Locking）都不會發生微滑流現象。

軍規級伸縮升降桅杆系統是一款專為極速部署而生的高機動升降平台，憑藉其輕巧便攜的結構與快速鎖定/釋放機制，操作人員能在一分鐘內手動展開至最高達 9 公尺，並可於各節點靈活調整高度，是戰術觀測與緊急通訊的理想支撐解決方案。

TRIYOSYS軍規級三腳升降桅杆系統

重載抗挫曲剛性與絕對靜態平衡

對於需要將重達 50 公斤的相控陣雷達或大型光電系統送上 15 公尺高空的應用，此系統是克服氣動撓度與挫曲極限的最佳選擇，有別於傳統的摩擦鎖定，它採用了高度工程化的「滾輪節點機構」，讓重型設備的升降過程極度平滑且安全，同時結合底層的三腳架靜態平衡設計與專屬的繩索抗風機制（依高度配備 1 至 5 條牽引繩），它能從力學結構上徹底抵銷高空風切帶來的側向彎矩，將頂部指向誤差降至最低，為重型戰術觀測任務提供無懈可擊的制空支撐。

軍規級三腳升降桅杆系統是一款專為野外戰術環境設計的高機動平台，透過創新的滾輪機構與三腳架靜態平衡設計，即使在崎嶇地形也能提供極致安全的升降操作。全系統輕量緊湊，支援極速運輸與單兵部署。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室與戶外部署的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物重量與抗風特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
