突破夜視與雷射標定極限：短波紅外線影像在光電尋標系統中的測試挑戰

在現代光電尋標與多光譜觀測系統中，短波紅外線（SWIR, 通常指 0.9 µm 至 2.6 µm 波段）佔有獨特且無可替代的戰略地位，與中波 (MWIR) 或長波 (LWIR) 依賴物體自身熱輻射的物理機制不同，SWIR 主要是捕捉目標反射的光線（如星光、月光或雷射），這使得 SWIR 在穿透霧霾、沙塵以及執行低照度夜視（Low-light observation）時，能提供極高的影像對比度與材質辨識力；此外，現代軍用雷射測距儀與標定器廣泛運作於此波段，使得 SWIR 感測器成為雷射特徵分析與光束探測的核心工具。

然而在實驗室內針對這些高階 SWIR 載荷進行光學驗證與特徵量測時，工程師正面臨感測材料物理極限的嚴峻挑戰，傳統上多數商用 SWIR 攝影機採用銦鎵砷（InGaAs）感測器，雖然 InGaAs 在室溫下具備良好的量子效率，但其原生光譜響應通常在 1.7 µm 就會急遽衰減，即便業界透過晶格磊層調整（Extended InGaAs）試圖將響應延伸至 2.5 µm，這類做法往往會伴隨暗電流（Dark current）的指數級上升，嚴重污染微弱訊號的量測基準。

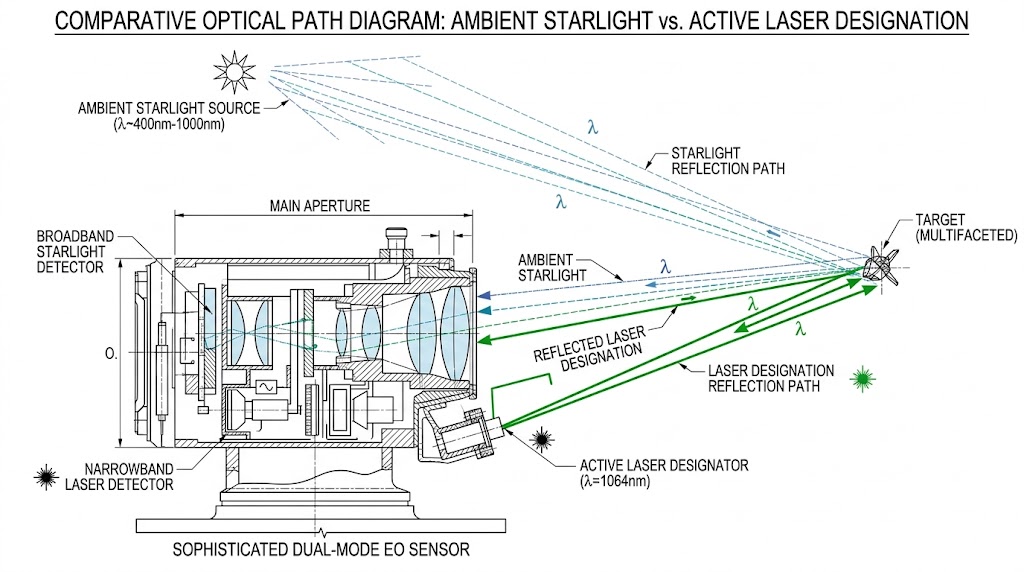

先進雙模電光感測器光路示意圖：環境星光（藍線）與主動雷射標定（綠線）反射自目標，經分離後投射至各自的寬頻與窄頻偵測器。

有些討論是採用封閉式史特林製冷（Stirling cooled）的 InSb 系統在體積與功耗上大於非冷卻的 InGaAs 模組；但在高階實驗室測試與精密雷射特徵分析的範疇內，前者所提供的寬廣光譜覆蓋率與極低雜訊底限，通常被視為確保數據保真度必要之妥協，在多數光電整合情境下，要取得純淨的 SWIR 量測數據，工程師實務上必須克服以下三大難題。

實務上的三大難題

寬廣光譜覆蓋率與低雜訊底限的物理拉扯

在進行尖端目標特徵擷取或特殊光譜（如 2.0 µm 至 2.6 µm 區段）的雷射探測時，傳統 InGaAs 攝影機的雜訊等效輻射照度（NER）往往過高，導致微弱的反射訊號被感測器自身的熱雜訊所掩蓋，若測試規範要求在 900 nm 至 2600 nm 的完整短波段內進行高靈敏度量測，依賴未深度冷卻的感測材料將無法建立穩定且具備高訊噪比（SNR）的量測基準，使得頻譜分析數據產生嚴重偏差。

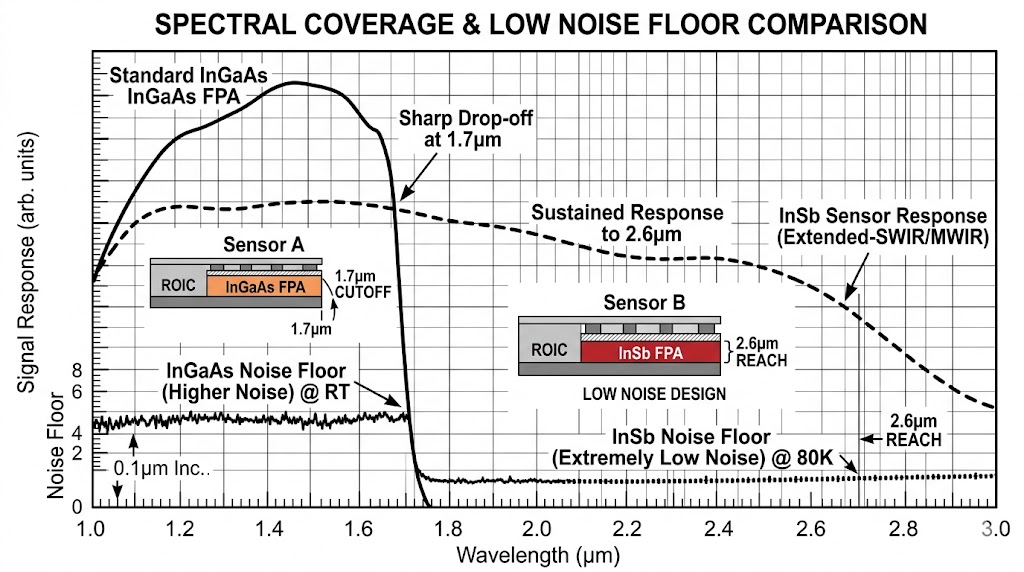

比較標準 InGaAs 與 InSb 感測器：InSb 在 80K 下具有持續至 2.6µm 的響應與極低雜訊，優於 InGaAs 1.7µm 處截止且雜訊較高之表現

雷射標定測試中的像素串擾（Crosstalk）與飽和光暈（Blooming）

雷射光束的特徵分析要求攝影機必須精準捕捉高能量密度的雷射脈衝輪廓，當高能雷射擊中傳統感測器陣列時，過量的光電荷容易溢出至相鄰像素，產生嚴重的空間串擾與飽和光暈現象（Blooming），這種光學偽影會徹底破壞雷射光斑的空間能量分佈（Spatial profile）量測，使得工程師無法正確評估雷射尋標器的指向精度與發散角。

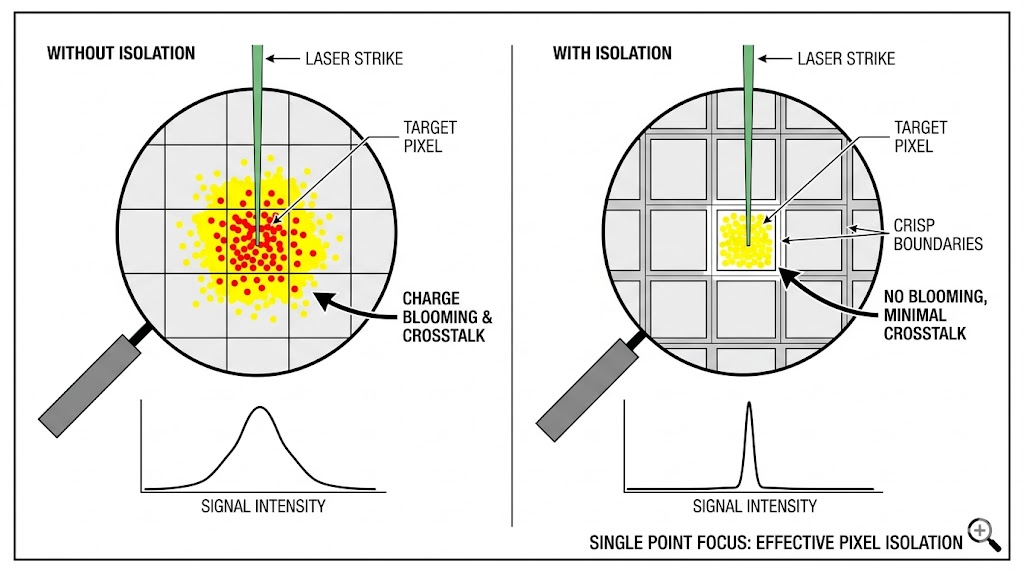

本圖比較像素受雷射照射時：無隔離（左）導致電荷溢出與串擾；有隔離（右）精確侷限電荷，極小化串擾，實現清晰聚焦。

高速瞬態事件的幀率與時間同步延遲

高速移動目標的動態特徵擷取或高頻脈衝雷射的探測，對攝影機的積分時間控制與幀率提出了極端要求，若系統無法在百萬畫素（Megapixel）級別的解析度下，穩定提供 100 Hz 以上的全畫面更新率，或在硬體底層缺乏微秒級（µs）的同步觸發介面，量測系統將無法與雷射發射端或目標產生器達成時間軸上的絕對對位，這種微小的時間遲滯會導致瞬態光學特徵的遺漏或波形失真。

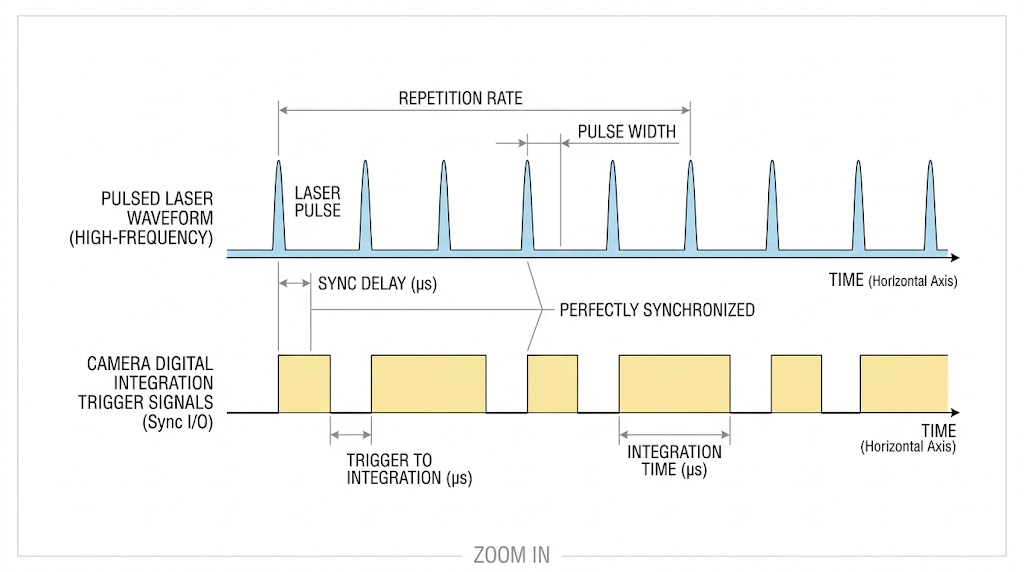

本放大示意圖展示高頻雷射脈衝與相機觸發訊號的完美同步，圖中標示關鍵微秒級參數，包括同步延遲 (Sync Delay) 與積分時間 (Integration Time)，強調精確控制。

面對上述嚴苛的雷射與低照度測試挑戰，奧創系統推薦導入深度製冷技術的高階 SWIR 影像量測架構，我們提供的是SBIR IRCameras 從光學頻譜覆蓋、抗光暈處理到高速資料擷取的「從模擬到驗證的一站式方案 (Turnkey Solution)」，針對 SWIR 量測實務上的三大痛點，我們推薦 IRCameras 旗下的 IRC906-SWIR與 IRC912-SWIR數位紅外線攝影機系列。

IRC906 SWIR 短波紅外線攝影機具備 900nm 至 2600nm 寬光譜響應與冷卻型 InSb 感測器，專為高階光譜學、雷射偵測與紅外線搜索追蹤設計，提供高速120Hz、低雜訊影像，滿足資深測試工程師最嚴苛的檢測需求。


IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案

首先，為突破光譜與雜訊極限，該系列捨棄了傳統 InGaAs，轉而採用封閉式史特林製冷（Stirling cooled）的高效能銻化銦（InSb）焦平面陣列，此架構能提供從 900 nm 一路延伸至 2600 nm 的超寬廣短波光譜響應，並憑藉極低溫運作環境將暗電流降至最低，確保在微弱星光或複雜光譜環境下，提供無與倫比的量測靈敏度。

其次，針對雷射測試中的光暈與串擾問題，IRC SWIR 系列具備極佳的硬體抗溢出設計，保證像素間零電子串擾，這使得系統在承受高能雷射光斑直接照射時，仍能保持邊緣輪廓的絕對清晰，協助客戶精準完成雷射光束的能量分佈與輪廓分析。

最後，針對高速瞬態事件的捕捉，系統支援高達 120 Hz 的全解析度高幀率輸出（可選配 640x512 或 1280x1024 高畫質格式），並搭載極低延遲的同步 I/O 介面（Sync I/O）與 14-bit CameraLink / GigE 數位資料鏈路，幫助客戶在高速動態擷取中提升測試效率，確保每一筆量測數據的時空精準度。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答；實際系統配置將因應您的光譜檢測應用、雷射規範、場地限制及待測物特性而有所不同，如需深入規劃與 IRCameras 系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的光電測試系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
