提升現代化無人機防禦力：高解析度 RCS 模擬與緊縮場量測驗證挑戰

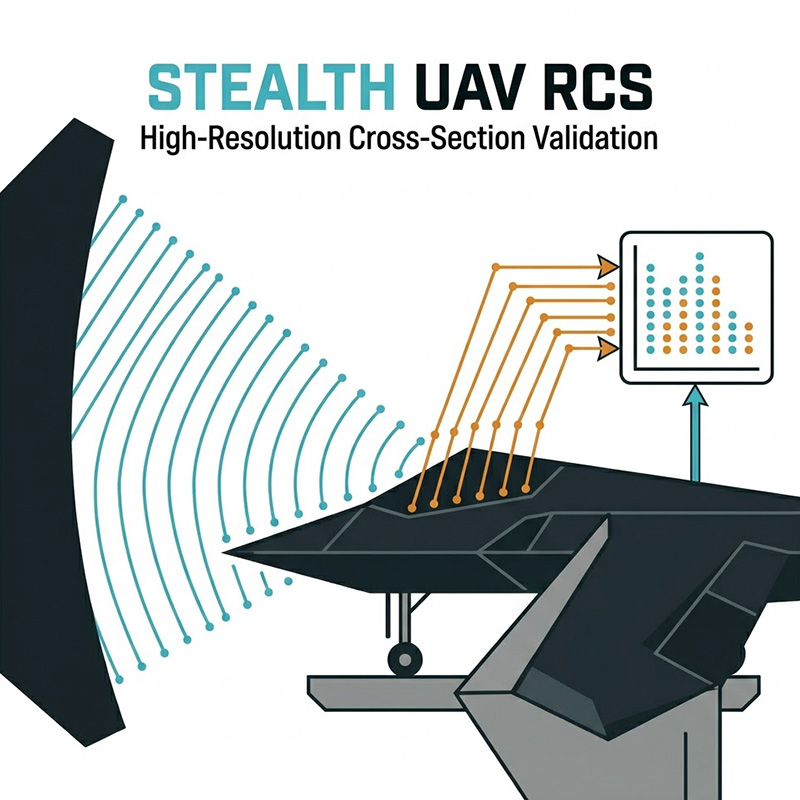

在 2026 年的高威脅戰術環境中，無人載具（UAV）的戰場生存率（Survivability）與敵方雷達的偵測距離（Detection Range）呈現高度非線性相關，根據自由空間雷達方程式，雷達接收功率與目標物的雷達截面積（Radar Cross Section, RCS，符號為 ）成正比，在極端情況下，將 UAV 的 RCS 降低，可大幅壓縮敵方防空系統的預警時間，然而，隨著匿蹤幾何設計與雷達吸波結構（RAS）的廣泛應用，現代無人機的 RCS 已逼近甚至低於 -40 dBsm，在這種極低散射截面積的要求下，工程師在執行 RCS 預測與量測時，正面臨著極為嚴苛的物理光學與量測不確定性（Uncertainty）挑戰。

RCS 的本質是目標物在特定方向上散射功率密度與入射平面波功率密度的比值，為了精準掌握複雜無人機在各個觀測角度與頻率下的散射特性，工程師必須在設計初期導入電磁模擬，並在後期於實驗室內進行實體量測，這兩個階段在實務操作上存在著巨大的技術鴻溝與驗證難度。

寬頻段下多重電磁求解器（EM Solvers）的電尺寸匹配與收斂難題

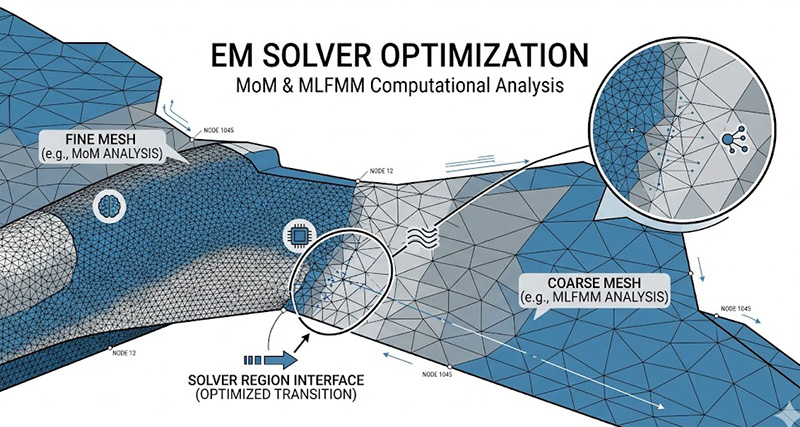

無人機的幾何結構包含了平滑的機身（大尺寸）以及銳利的邊緣或天線（次波長尺寸），在進行 RCS 理論值計算時，單一的電磁演算法無法兼顧計算精度與運算資源，當目標物的特徵尺寸在數 10 個波長以下（網格數少於 15 萬）時，必須使用矩量法（MoM）來精確計算；當尺寸介於 10 至 100 多倍波長之間時，需切換至多層快速多極子（MLFMM）以兼顧精確度與收斂；而對於超過萬倍波長的純光學區散射，則需仰賴幾何光學法（RL-GO），工程師面臨的最大挑戰在於，如何針對同一個複雜載具無縫切換求解器，並確保在過渡頻段間的模擬結果不產生非物理的數值跳變。

室內緊縮場（CATR）的低背景雜訊控制與目標物支架干擾（Support Clutter）

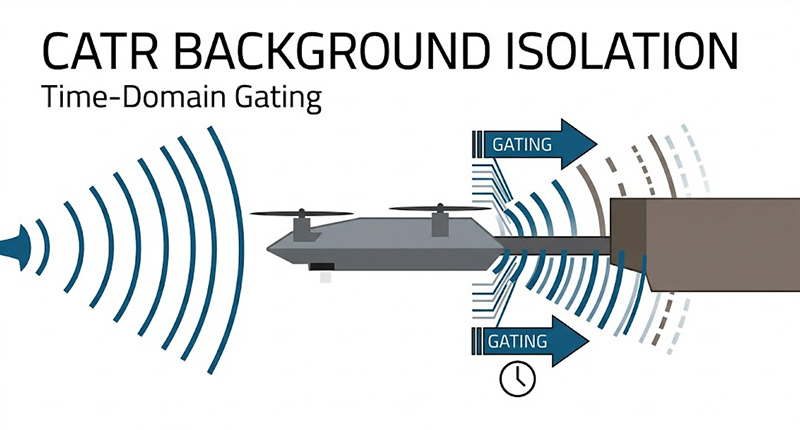

RCS 定義上要求入射波必須是完美的平面波（Plane Wave），且目標物應處於遠場（Far-field）條件下，在室內量測時，必須使用緊縮場天線測試系統（CATR）來產生準平面波，並維持極低的背景雜訊；然而實務上支撐無人機的金屬或發泡材料掛架（Pylon）往往會產生高於待測物本身的散射能量，如果測試設備無法在極短的時間刻度內進行高精度的「時域閘控（Time-Domain Gating）」，支架與機身之間的電磁耦合干擾將極難透過單純的空場相減完全消除，導致量測結果充滿嚴重誤差。

替代校正法（Substitution Method）中的微小公差與絕對基準漂移

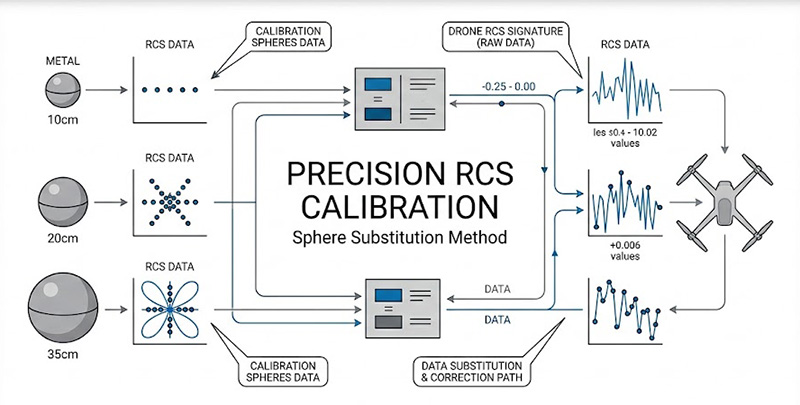

為了取得絕對的 RCS 數值，業界標準程序是採用「替代校正法」——亦即先量測具備已知理論 RCS 值的標準校正件（如 10公分、20公分、35公分的高精密金屬球），再透過計算兩者接收能量的淨值比例來回推待測物 RCS（待測物 RCS = 標準球 RCS × [待測物量測值 / 標準球量測值]），但在極低 RCS 的量測中，系統必須先精準扣除背景的微瓦（W）級能量淨值。量測過程中發射機與接收機的熱漂移（Thermal Drift），都會導致校正係數的巨大偏差。工程師難以在冗長的頻率與角度掃描過程中，確保這個絕對量測基準不隨時間發生劣化。

面對上述嚴苛的測試，奧創系統推薦導入基於 R&S 高階向量網路分析儀（VNA）與精準替代校正法的「RCS 雷達截面積量測解決方案」，我們深知，面對現代化匿蹤無人載具，傳統的量測設備早已無法滿足極低雷達截面積的精確度要求。我們強調的優勢在於，我們不是賣盒子（Box Moving），而是提供「從模擬分析到實體量測驗證的一站式方案 (Turnkey Solution)」。

專為海空防禦設計的 RCS 測試系統，整合 Rohde & Schwarz ZNA 向量網路分析儀、kW 級高功率脈衝放大器與 >2000kg 重載轉台，本方案支援 1-40 GHz 全頻段，適用於室內暗室與室外遠場環境，具備先進 ISAR 成像技術及開放式測試案例原始碼架構

針對寬頻段下多重電磁求解器的收斂難題，我們的一站式方案能協助客戶依據待測物的電尺寸（Electrical Size）與模擬精度要求，合理選擇求解方法：在數 10 波長以下（網格數少於 15 萬）採用 MoM 矩量法；10 至 100 多倍波長採用高精確度的 MLFMM 多層快速多極子；而對於數萬倍波長的光學區，則建議無縫接軌至 RL-GO 幾何光學法。這能確保在不同頻段下皆能獲得精準且不發散的 RCS 預測理論值。

針對緊縮場（CATR）內的背景雜訊與支架干擾，我們的方案整合了具備脈衝量測（Pulsed System）與時域分析能力的高階向量網路分析儀，透過精確的時域閘控，系統能在發射射頻能量叢發（Bursts）後，於正確的時間點開啟接收器，將環境背景與掛架的強烈干擾訊號摒除於接收窗外，大幅提升動態範圍並精準萃取無人機的真實目標回波。

最後，為了解決替代校正法（Substitution Method）的基準漂移與微小誤差，我們提供標準化的高精密金屬校正球體套件（如 10 公分、20 公分、35 公分標準球），並內建自動化校正計算演算法。系統會自動扣除背景淨值能量，並利用嚴謹的比例公式（待測物 RCS = 標準球 RCS × (待測物量測能量 / 標準球量測能量)）回推絕對數值，協助客戶符合 IEEE 1502 等嚴格量測規範，確保極低 RCS 匿蹤載具的量測可靠度。

RCS 測試場域配置示意圖：圖中展示多種尺寸（10/20/35 cm）的標準球，係確保量測數據可信度的核心元件，奧創系統提供依據實際場域條件與測試目標量身打造的客製化標準球

專屬訓練環境建置與技術支援 實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。實際系統配置將因應您的測試應用、規範、場地限制及待測物（如各型匿蹤無人機的尺寸、操作頻段與重量）特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議（如標準金屬球尺寸挑選、高階網儀通道配置或自動化量測軟體），請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
