機敏電子防護艙的漏液偵測與冷凝預防技術



在現代高階防務與尖端航太載具的設計中，機敏電子防護艙扮演著保護核心大腦的關鍵角色，這些防護艙內部通常搭載了極度精密的光電/紅外線追蹤儀（EO/IR）、高功率相控陣雷達收發模組，或是高壓雷射發射器，當設備的精密度達到了奈米級或微波頻段時，環境中的「水氣（Moisture）」與「不明液體（Fluid）」便成為了最具破壞力的隱形殺手。

身為系統環境驗證與可靠度分析人員，我們在實務中不斷見證：硬體結構的斷裂往往容易被發現與修復，但因防護艙內部微氣候失控所引發的冷凝短路、光學鏡片致盲，或是冷卻液外漏所造成的災難性電氣崩潰，往往難以在初步測試中被察覺，卻會在實際部署時引發致命的系統失效，本文將從最新的環境測試規範切入，深度剖析研發工程師在處理高階防護艙氣密與濕度控制時，所面臨的三大深層物理與環境挑戰。

國際測試規範的嚴格化：MIL-STD-810G 濕度與浸水驗證

為了確保機敏設備在嚴苛的高低溫與高濕度環境下皆能維持內部乾燥，國際軍規測試標準（如 MIL-STD-810G）設立了極高的環境防護門檻。

在濕度與氣密驗證方面，MIL-STD-810G Method 507.6（濕度測試）不僅要求設備暴露於高達 95% 相對濕度的高溫環境中，更強調了長時間「溫濕度循環（Temperature-Humidity Cycling）」對密封材料的破壞性。同時，Method 512.5（浸水/漏液測試）則要求防護艙在承受內外壓力差的情況下，不得有任何液體滲入；此外針對內部環境控制，測試規範亦隱含了對「露點（Dew Point）」的嚴格要求：防護艙內部的絕對含水量必須極低，以確保設備在經歷 Method 503.6（熱衝擊）瞬間降溫至極低溫時，內部空氣中的水氣分壓不會跨越飽和蒸汽壓曲線，進而凝結成水滴。

工程實務上的技術難題

在實務的系統設計與整合測試中，工程師在確保防護艙內部的絕對乾燥與液體防護時，通常會面臨以下三個難以輕易克服的物理性障礙：

微冷凝引發的光學散射與高壓介電崩潰

防護艙內部的空氣若未經徹底純化，必然含有微量水氣，我們可以用熱力學的飽和蒸汽壓觀念來理解：當高空偵察機或戶外觀測設備遭遇環境溫度驟降時，艙內空氣的溫度一旦低於其內部水氣的「露點（Dew Point）」，水蒸氣便會瞬間相變為液態水，並凝結在溫度最低的表面上。

如果這個表面是光電設備的高精密透鏡或紅外線感測器視窗，微冷凝形成的水滴會嚴重改變光線的折射率，引發光子散射現象（Photon Scattering），導致觀測畫面瞬間模糊，這在工程上稱為「光學致盲」，更嚴重的是，若水氣凝結在高壓雷射模組或高頻微波電路板上，液態水將徹底破壞空氣或電路板表面的介電常數（Dielectric Constant），導致原本絕緣的區域發生高壓電弧擊穿（Arcing）與介電崩潰，造成昂貴電子元件的瞬間燒毀。如何精準監控並將防護艙內的露點壓低至極限（通常要求低於 -40°C 甚至 -60°C），是測試工程師面臨的首要難題。

熱循環呼吸效應與冷卻系統漏液的潛伏威脅

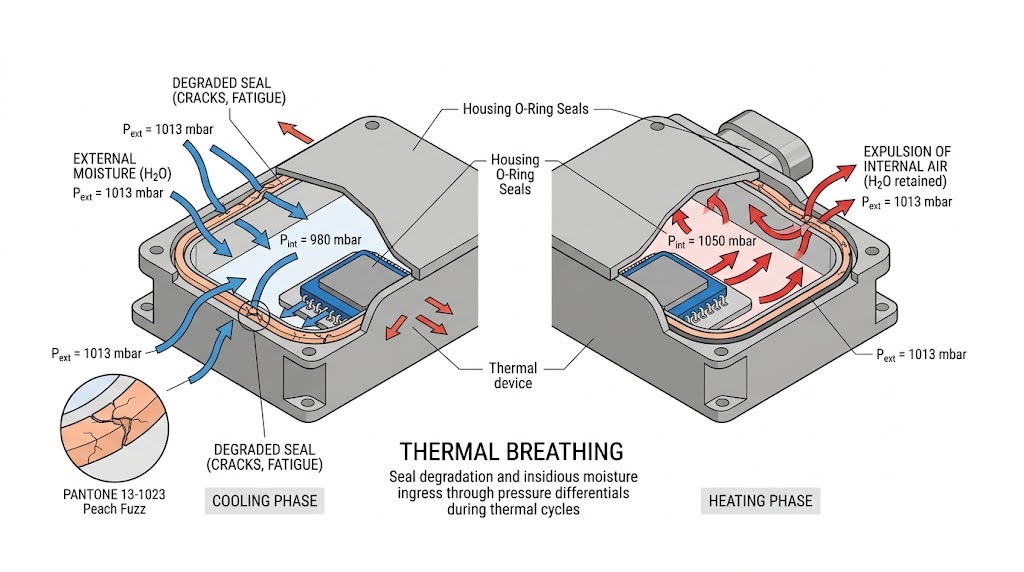

完美的絕對密封在工程實務上是不存在的，防護艙的 O 型環或密封墊片在經歷反覆的日夜溫差或劇烈熱衝擊後，其高分子材料會逐漸老化並失去彈性，當艙體內部因設備發熱而升溫時，內部氣體膨脹會將部分氣體擠出；而當設備停機降溫時，艙內產生負壓，就會將外部富含水氣的空氣「吸入」艙內，這種現象被稱為「呼吸效應（Breathing Effect）」。隨著時間推移，水氣會在艙內不斷累積，最終導致系統癱瘓。

此外，現代高功率雷達或雷射防護艙內部經常配置液冷系統，由於震動或接頭老化，冷卻液可能會在艙內發生微漏液，這些液體不僅具有腐蝕性，若未能及時發現，更會在密封艙內迅速蒸發，極大地提高艙內濕度；在傳統設計中，由於艙體是封閉的，工程師往往在液體已經淹沒底層電路板或引發短路停機時，才驚覺內部已經發生嚴重漏液，缺乏即時的艙內流體與濕度異狀感知機制，是防護艙安全設計上的第二大盲區。

傳統充氣排氣的殘留死角與高濕氣負載

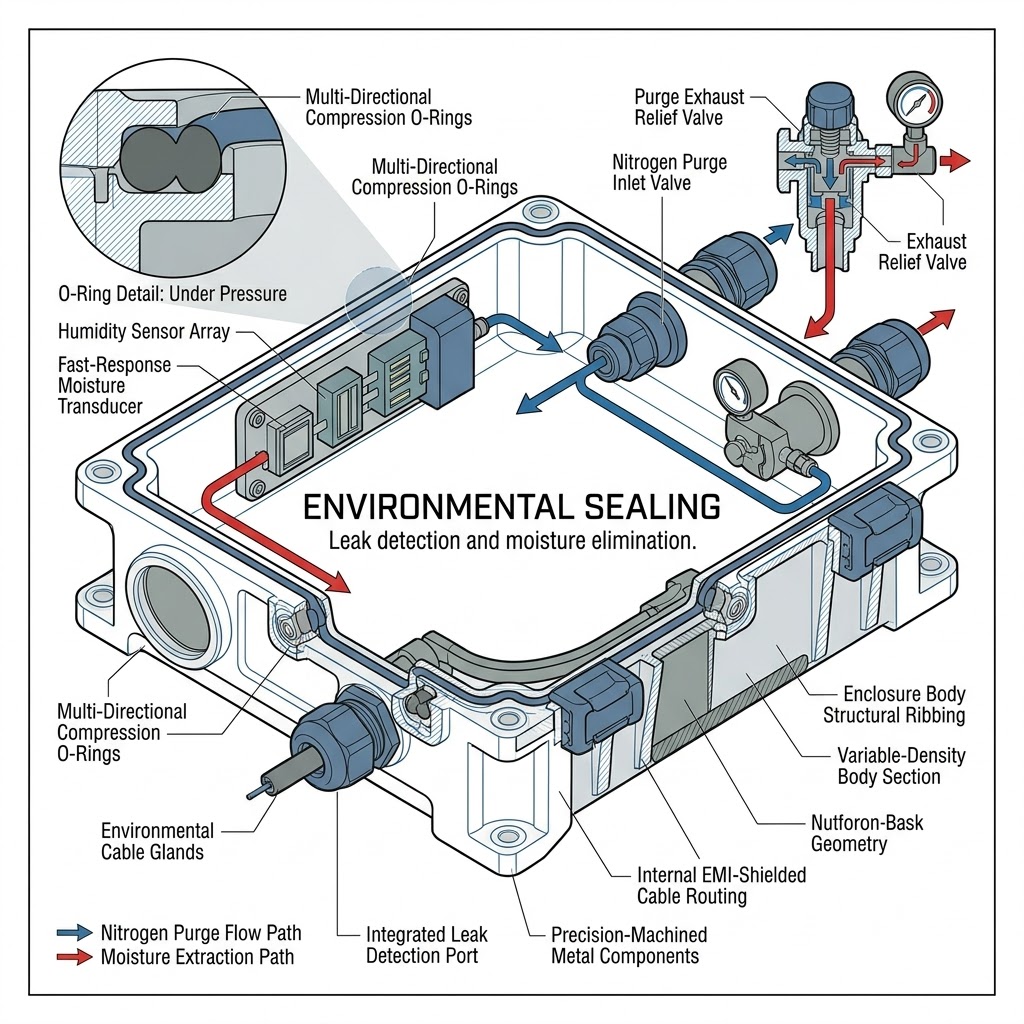

為了解決艙內濕度問題，業界標準做法是注入高純度乾燥氮氣（Dry Nitrogen Purging），然而實務測試顯示，僅僅將氮氣打入艙內並從另一端排出的「正壓吹掃」方式，效率極低且充滿風險。

複雜的機敏防護艙內部密佈著電路板、散熱鰭片與機構件，這些複雜的幾何形狀會形成大量的流體力學「死角（Dead Zones）」，單純的氣體對流無法帶走隱藏在死角深處的潮濕空氣，更致命的是印刷電路板（PCB）與塑料元件本身具有吸濕性（Hygroscopicity），水分會滲透至材料內部。如果在充填氮氣前，沒有先利用「高真空（High Vacuum）」環境強迫這些隱藏水分汽化並抽出，那麼在充入氮氣完成密封的數週後，這些殘留水分就會重新釋放（Outgassing）到艙內環境中，導致露點數值再度飆升，使得先前的除濕作業功虧一簣，缺乏高效的真空除濕與精準的氣密測試手段，大幅拖慢了系統的保養與驗證效率。

在面對上述微冷凝致盲、熱循環呼吸效應引發的濕氣入侵、以及傳統排氣死角的嚴苛挑戰時，導入具備精準露點控制、高真空純化能力與即時防護的環境控制設備，是確保高階光電與雷達防護艙通過軍規驗證的關鍵，我們提供由國防工程專家 TRIYOSYS 原廠所設計製造的漏液偵測與濕度控制解決方案，專門協助客戶符合最嚴格的環境規範，並大幅提升測試與保養效率。

針對不同應用場域的機敏防護需求，我們精選以下兩款完全滿足高階除濕與環境監控的焦點產品：

TRIYOSYS Smart NiPU 全自動智能氮氣填充與氣密測試系統

徹底消除排氣死角與精準露點控制

針對高精密光學與高壓雷射防護艙，Smart NiPU 是克服內部殘留濕氣的終極設備，其有別於傳統設備的最大優勢，在於內建了強大的「真空抽氣功能」，能在注入氮氣前將防護艙內抽取至高達 700 mBar 的真空狀態，強迫潛藏於電路板與機構死角的濕氣徹底汽化排出，系統內建高精度露點感測器（測量範圍達 -80°C 至 +20°C，精度 ±2°C），操作人員只需輸入目標露點與壓力，系統便會全自動執行抽真空與多氣體（氮氣、SF6、氦氣等）填充循環，直到內部達到完美的絕對乾燥，並可同步進行解析度達 1 mBar 的高精度氣密漏氣測試，確保防護艙無懈可擊。

TRIYOSYS Smart NiPU 是一款專為高精密電子、光學與雷射系統設計的全自動智能氮氣填充與氣密漏液測試平台，具備強大的真空抽氣與精準的露點監測功能，能極速排除設備內部的濕氣，完美確保機敏設備在嚴苛環境下的妥善率與長期運作效能。

TRIYOSYS Smart NiPU面板型智能氮氣填充與純化系統

無縫整合至實驗室與產線的自動化純化平台

對於需要將氮氣純化系統固定整合於測試機架或產線檢修站的工程師而言，Smart NiPU Panel 提供了完美的面板式架構，該系統支援高達 20 l/min 的大流量輸出，並具備可程式化的全自動真空排氣作業系統，透過其單一直覺式連結設計與即時的螢幕數據回饋，測試工程師能夠極高效率地為大批量的雷達模組或光電艙進行連續的除濕與氣體純化作業，大幅縮短了設備上線前的整備時間。

TRIYOSYS SMART NiPU 是一款專為電子、光學與高壓雷射系統設計的面板型智能氮氣填充與純化系統，作為除濕與乾燥應用的最新科技產品，它能提供最高效且精準的內部環境防護。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
