突破矽晶圓隱蔽缺陷檢測：穿透式短波紅外線(SWIR)影像量測挑戰



次世代封裝的物理觀測邊界與矽穿透技術

在半導體產業邁向 2.5D 與 3D 先進封裝的進程中，多層矽晶圓堆疊、矽穿孔 (TSV) 與微凸塊 (Microbump) 的對位精度及內部結構完整性，直接決定了最終產品的良率，由於可見光無法穿透矽材質；傳統的表面光學檢查無法探測埋藏於晶片內部的微裂紋 (Micro-cracks) 或對位偏差，然而基於矽材料的物理能隙特性，當光譜波長大於 1.1 µm 時，矽晶圓會呈現高度的透光性，因此利用短波紅外線 (SWIR, 0.9 µm 至 2.6 µm) 進行穿透式非破壞性檢測，已成為高階半導體失效分析與產線監控的核心技術。

然而將這項光學技術部署於要求極致良率的半導體量測環境時，工程師正面臨感測材料與光子擷取的物理極限，有些觀點指出傳統的掃描聲學顯微鏡 (SAM) 或高解析度 X 光在結構深層穿透性上具備優勢；但文中討論的「高通量、非接觸式且需與光學對位系統無縫整合」的產線範疇內，這類傳統技術的掃描速度與建置彈性往往無法滿足自動化量測的嚴苛要求，為確保在極短的檢測週期內取得具備科學保真度的內部瑕疵特徵，光電量測人員實務上必須克服以下三大技術壁壘。

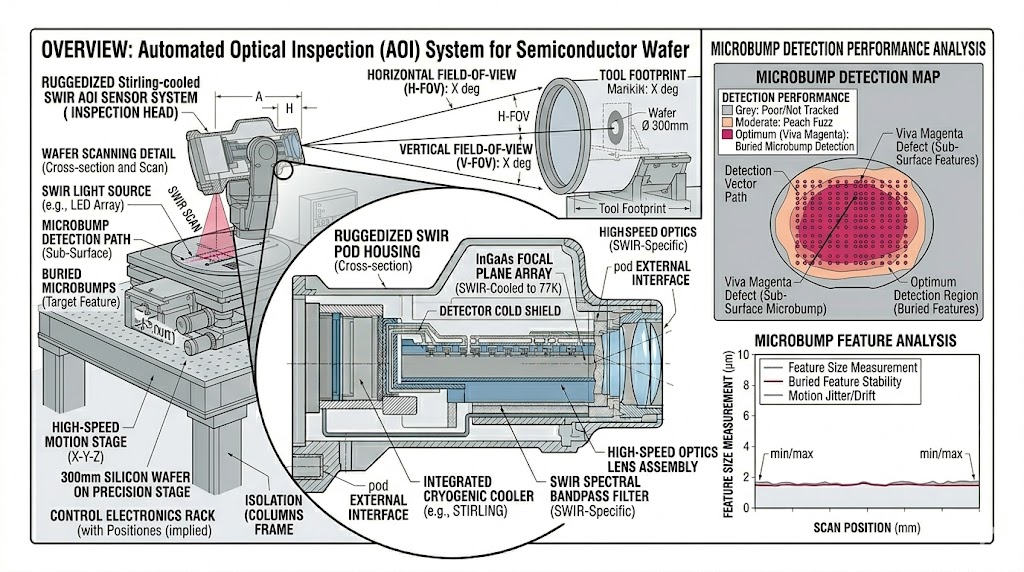

晶圓自動光學檢測 (AOI) 系統示意圖：配備斯特林冷卻短波紅外線 (SWIR) 感測頭與 77K 的銦鎵砷焦點平面陣列，檢測 300mm 晶圓埋入式微凸塊，含性能驗證。

晶圓檢測實務上的三大技術壁壘

光譜延伸與暗電流 (Dark Current) 飆升的雜訊拉扯

為了在較厚的矽晶圓堆疊中獲得更佳的穿透率並減少散射，檢測波長常需延伸至 1.5 µm 甚至 2.0 µm 以上，產業界常採用的常溫銦鎵砷 (InGaAs) 感測器，其原生光譜響應在 1.7 µm 即急遽衰減，若透過調整晶格磊層強行將其探測波段延伸至 2.5 µm（Extended InGaAs），將伴隨熱激發暗電流呈指數級飆升，這種龐大的儀器底噪會直接淹沒來自微細裂紋的微弱散射光訊號，導致系統的雜訊等效輻射照度 (NEI) 無法滿足次微米級缺陷的辨識門檻。

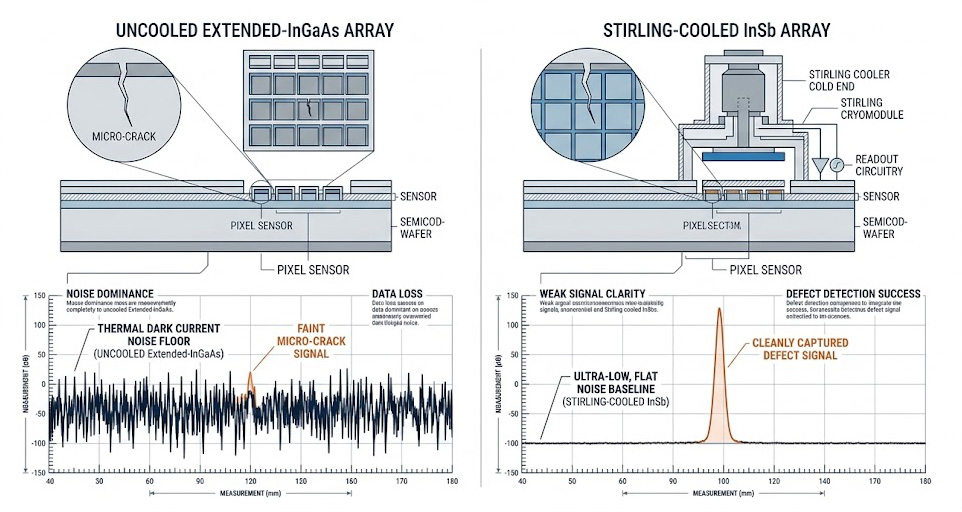

示意圖為非冷卻 InGaAs 陣列受暗電流雜訊淹沒（左）；史特林冷卻式 InSb 陣列低雜訊基線清晰擷取缺陷訊號（右）。

多層散射下的微弱對比與動態範圍極限

在進行 TSV 或金屬微凸塊的檢測時，穿透矽基板的 SWIR 光源會在不同的金屬層與介電層之間產生複雜的折射與多重散射，這種光學現象使得背景充滿了非均勻的雜散光，而真正的缺陷特徵（如空洞或斷線）所產生的對比度極度微弱；若感測器缺乏足夠的位元深度 (Bit-depth) 與動態範圍 (Dynamic Range)，在強烈散射的背景下，微弱的瑕疵灰階變化將被數位化過程中的量化雜訊所截斷，導致演算法無法成功分離缺陷與背景。

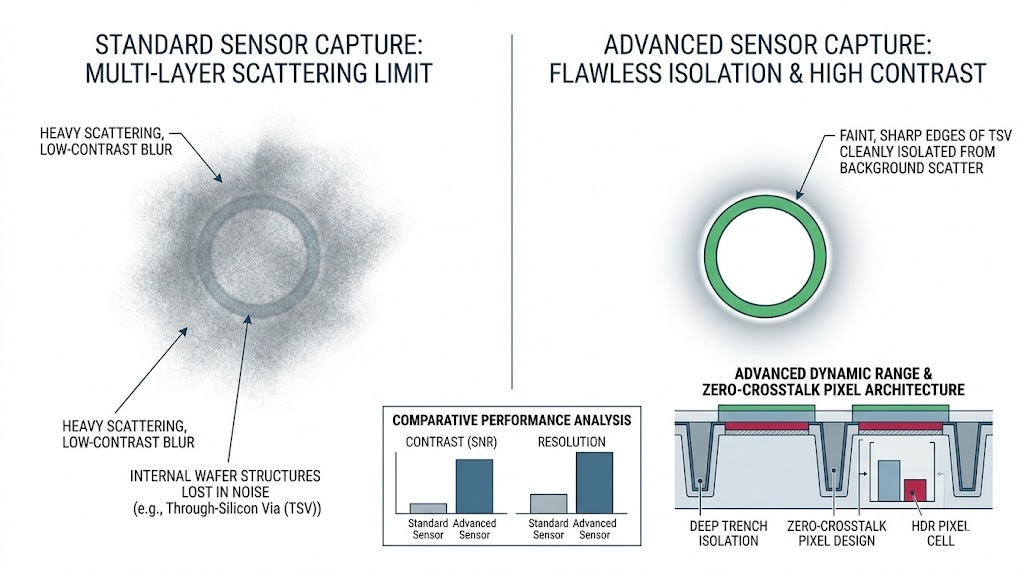

示意圖顯示先進感測器利用深溝槽隔離架構，在嚴重多層散射下，完美隔離矽穿孔（TSV）銳利邊緣，顯著提升解析度與對比。

高通量連續掃描下的時間遲滯與空間失真

現代半導體自動化光學檢測 (AOI) 機台需要在晶圓載台上以極高速度進行連續掃描 (Scanning)，這要求 SWIR 感測器必須在百萬畫素的解析度下，穩定提供無延遲的高速影像資料流，若攝影機底層的讀出積體電路 (RIIC) 處理頻寬不足，或積分時間無法精準控制在微秒級別，高速移動下的矽晶圓影像將產生嚴重的空間交疊失真與運動模糊，這會徹底破壞晶粒邊緣與對位標記 (Fiducial marks) 的幾何保真度，使得自動對位與測量數據無效。

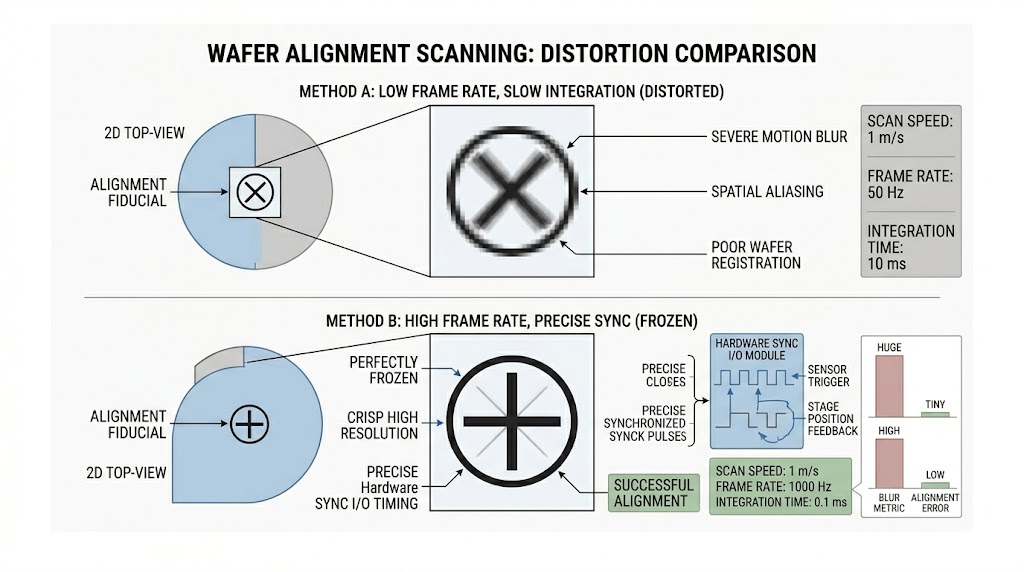

示意圖展示了高速晶圓對準掃描的失真比較：低幀率與長積分時間会导致嚴重的運動模糊與空間混疊，對準失敗；高幀率、短積分時間與精確硬體同步，能完美凍結影像並清晰對準。

突破矽穿透量測極限的光電架構

面對上述嚴苛的先進封裝檢測與高通量量測挑戰，奧創系統推薦導入 SBIR 基於深度製冷技術與全數位化驅動的高階 SWIR 影像量測架構，我們推薦 IRCameras 旗下的 IRC906-SWIR 與 IRC912-SWIR 高階紅外線攝影機系列。

IRC900 系列科研級熱像儀採用史特林冷卻 InSb 感測器 ，具備超低雜訊與極高靈敏度，支援高速幀率及靈活的視窗化功能，能精準捕捉瞬態熱變化，為半導體分析、彈道測試與材料研究提供精確的觀測數據。

首先為突破傳統 InGaAs 延伸波段所帶來的暗電流限制，IRC900-SWIR 系列 採用了封閉式史特林製冷 (Stirling cooled) 的銻化銦 (InSb) 焦平面陣列，此架構在極低溫運作環境下，能提供從 960 nm 一路延伸至 2600 nm 的超寬廣且平坦的短波光譜響應，透過將暗電流降至物理極限的最低水準，協助客戶在面對厚件晶圓或高頻散背景時，仍能建立具備極高訊雜比 (SNR) 的純淨光學檢測基準。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

其次，面對微弱瑕疵對比的挑戰，該系列感測器具備極佳的硬體抗溢出設計，達到了「零電子串擾與零光暈 (No blooming and no cross talk)」的嚴格物理標準，結合 14-bit 高解析度類比數位轉換，能有效在充滿多層散射光的複雜背景中，精準解析出最微弱的次微米級裂紋灰階特徵，顯著提升自動化缺陷檢測演算法的準確率。

最後，針對高通量量測機台的高速掃描需求，IRC912-SWIR 能在 1280x1024 百萬畫素的高解析度下提供 119 Hz 的全域幀率；若需應對極端高速的步進與掃描 (Step-and-scan) 機構，IRC906HS 更可推升至 475 Hz 的超高幀率。搭配超低延遲的硬體同步介面 (Sync I/O)，幫助確保光學取像能與機台的運動控制軸達成絕對的時間對位，消除空間模糊。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的半導體光電量測與自動化檢測環境，由於實際的系統配置將高度因應您的晶圓厚度、缺陷檢測演算法需求、AOI 機台空間限制及光源反射特性而有所不同，如需深入規劃 IRCameras 系列高階短波紅外線攝影機（如 IRC900-SWIR 及其對應光學模組）的軟硬體整合架構，請聯繫「奧創團隊」，我們擁有豐富的光電系統與半導體量測導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
