巨型衛星光學酬載的次角秒追蹤：混合式雲台與超高真空控制解析



在現代太空競賽與不對稱作戰中，低軌道（LEO）高解析度光學偵察衛星與戰略級高空無人機的「光學孔徑（Aperture）」正以前所未有的速度倍增，為了在數百公里外的太空軌道上，清晰捕捉地面的動態微小目標，這些飛行載具必須搭載直徑高達三十英吋（約 762 公厘）的巨型主反射鏡與高階紅外線（IR）感測陣列。

當這些造價數千萬台幣的巨型光電系統在進入發射載具之前，必須在地面進行最嚴格的「硬體迴路（HWIL）」動態目標追蹤模擬，測試機台必須承載這個龐然大物，精準模擬其在太空中鎖定並追蹤極音速飛彈的微細姿態變化，這要求測試平台不僅要具備承載巨型反射鏡的能力，其角度定位解析度更必須達到令人咋舌的「次角秒（Sub-arcsecond）」等級。

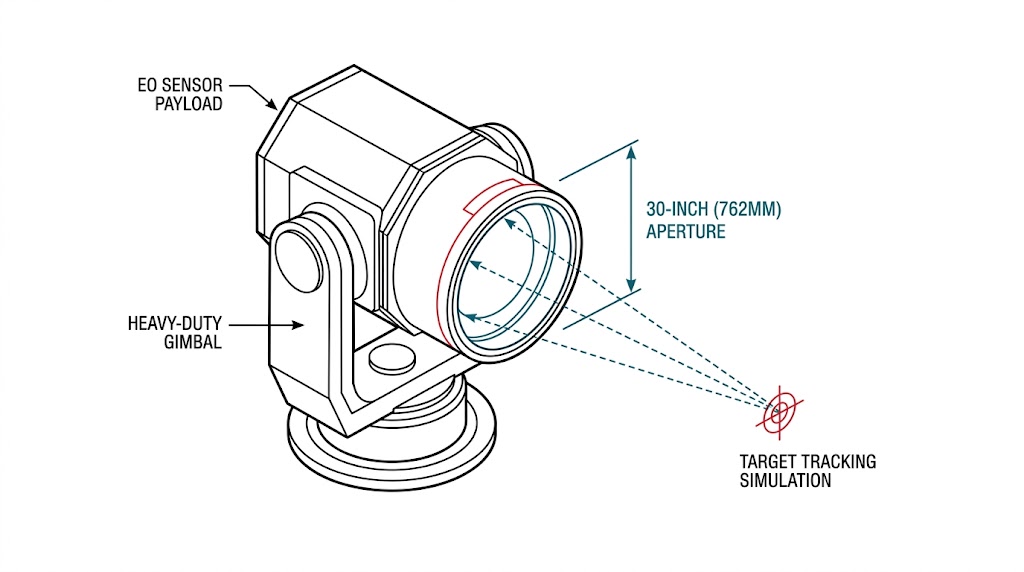

這是一張巨型衛星光學傳感器酬載（EO Sensor Payload）的系統級測試準備示意圖，展示了具有30英吋（762毫米）大口徑的傳感器，安裝在重型雲台上，準備進行精密目標追蹤模擬測試。

將測試環境移轉至「超高真空艙（Ultra-High Vacuum Chamber, UHV）」內，是這項工程最嚴苛的試煉，太空中沒有空氣對流，設備產生的熱量極難散散失；同時在壓力低達 10⁻⁷ Torr 的超高真空環境中，一般機電設備的潤滑油與塑料被覆會產生嚴重的「釋氣效應（Outgassing）」，這些微觀粒子會瞬間汙染並摧毀極度敏感的衛星鏡片鍍膜；要在這樣的極端環境中，驅動一個巨大的慣性負載進行高動態的極速指向與平滑追蹤，傳統的全齒輪雲台或純直驅系統皆無法兼顧「高精度」與「大負載」的天平兩端。以下將深入解構系統工程師在建構此類航太級測試設施時，無可避免的三大技術痛點。

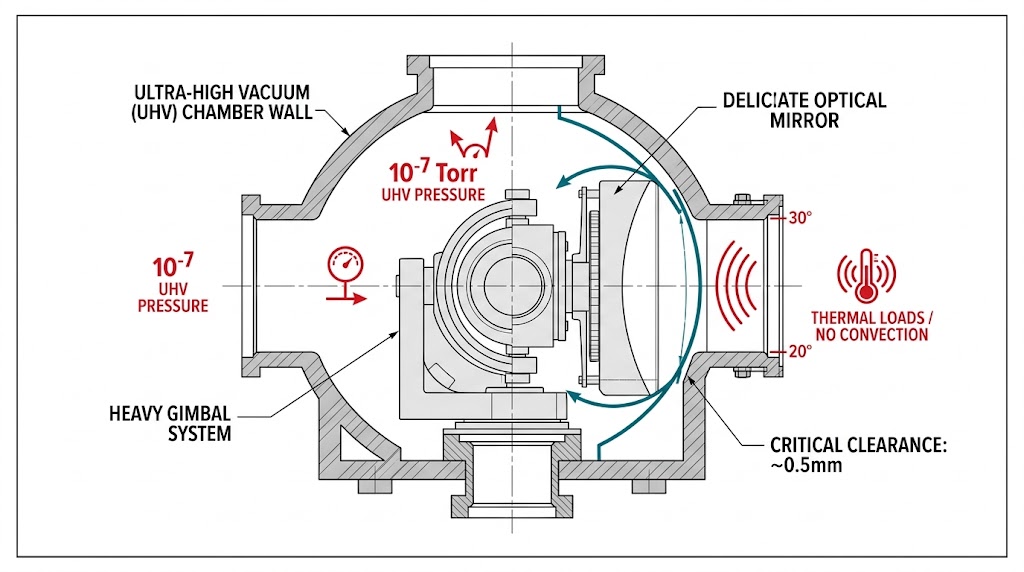

UHV測試腔室工程圖展示10⁻⁷ Torr環境下的精密萬向節系統。紅色壓力圖標與深青色弧線分別標註嚴苛環境壁壘與極限空間物理間隙壁壘。

巨型慣性負載與「次角秒精度」的力學矛盾

在光學系統中反射鏡的直徑越大，其旋轉慣量（Rotor Inertia）就呈現指數型暴增，當傳統測試雲台試圖轉動一個三十英吋的巨型鏡像模組時，微小的伺服電流抖動或軸承的靜摩擦力，都會在龐大的力臂下被放大，若是採用傳統的齒輪傳動，其機械背隙（Backlash）會讓系統在反轉時產生巨大的位置死區，導致雷射或紅外線準星在畫面上劇烈跳動；若是採用純直驅馬達，為了撐住龐大的重量，馬達體積會變得極度巨大，不僅難以塞入測試艙內，其產生的熱量更會引發嚴重的熱漂移（Thermal Drift），使追蹤誤差輕易突破數十角秒。

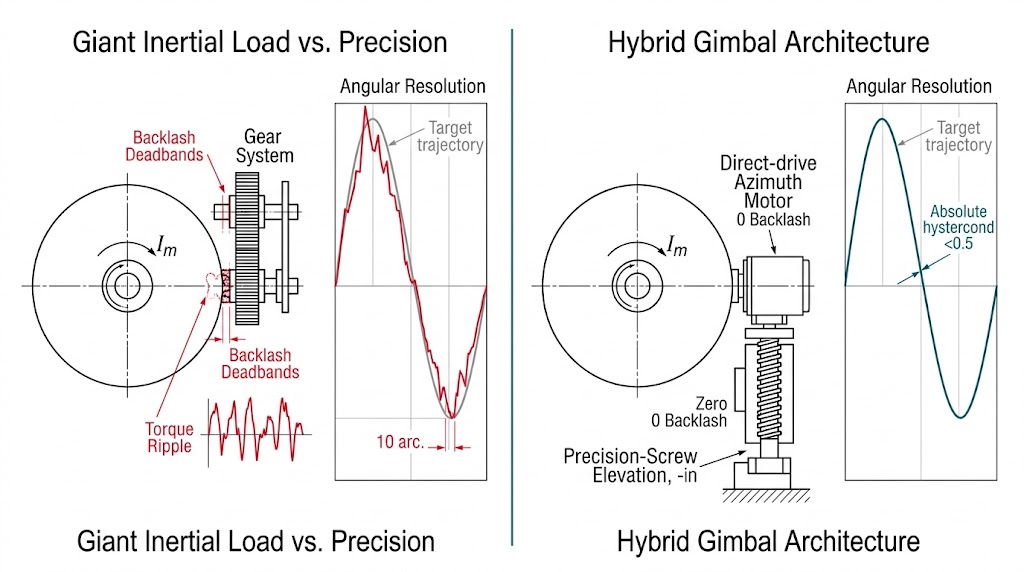

精度對比：傳統齒輪系統因背隙與漣波產生追蹤誤差；混合式雲台運用直驅與精密絲杠，實現巨負載亞角秒精度。

超高真空（UHV）環境下的釋氣汙染與熱阻礙

太空環境測試要求絕對的純淨，在超高真空（10⁻⁷ Torr）環境下運作的動態雲台，其內部的線纜披覆、馬達漆包線甚至一般軸承潤滑脂，都會因為氣壓極低而揮發出碳氫化合物氣體，這些釋氣會凝結在攝氏零下的衛星紅外線感測器透鏡上，形成一層無法抹除的霧霾；此外真空中缺乏空氣作為散熱介質，馬達運轉時產生的廢熱只能依靠傳導，如果驅動系統的效率低下，累積的熱應力會導致雲台金屬結構變形，直接摧毀系統的幾何正交性（Orthogonality）。

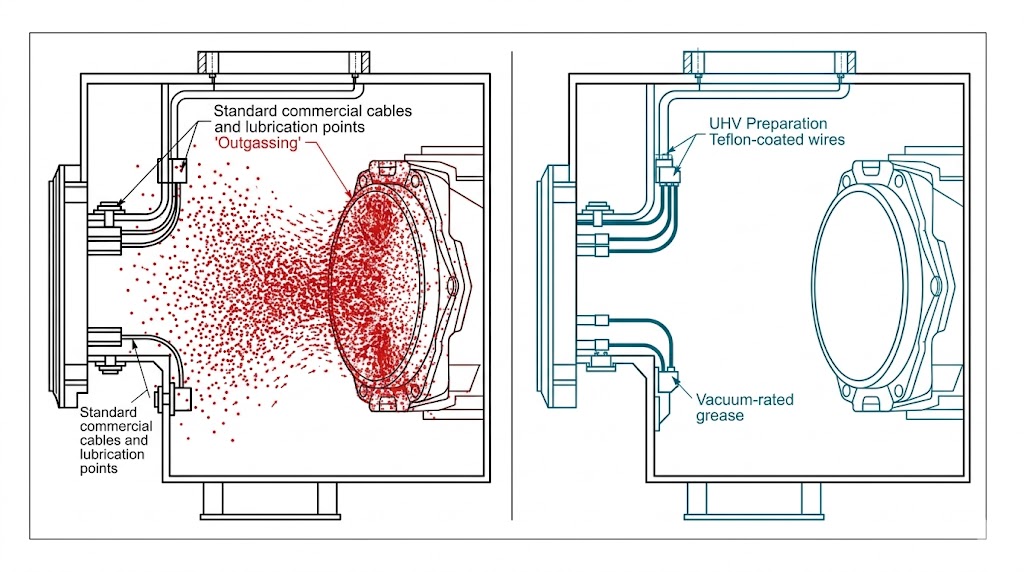

UHV 預處理系統污染對比圖：特氟龍電纜與真空級潤滑劑可防止釋氣。

多軸動態追蹤的「交叉耦合干擾」與訊號延遲

在模擬追蹤不規則軌跡時，雲台的方位軸（Azimuth）與仰角軸（Elevation）必須進行高頻率的協同運作，當底部的巨型方位軸進行高加速度旋轉時，其產生的強大反作用力與震動，會透過機械結構傳遞到上方的仰角軸，這在控制學上稱為「交叉耦合干擾（Cross-Axis Disturbance）」，如果控制系統依賴傳統的低頻通訊網路，這種突發的動態震動將無法被即時偵測與抑制，導致仰角軸產生微小的共振，讓好不容易對準的目標再度丟失。

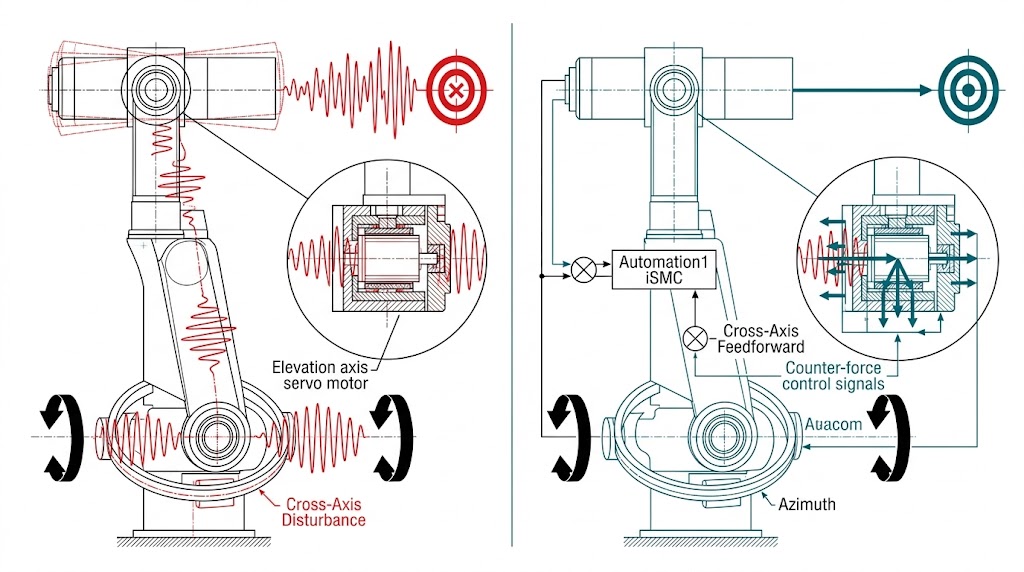

示意圖對比：左側顯示跨軸干擾導致瞄準失敗（紅X）；右側顯示透過前饋控制和反作用力信號主動抵消干擾，實現精準瞄準（藍O）

全方位整合方案：突破性的硬體與控制架構

針對上述巨型衛星光學與 UHV 真空測試的極限挑戰，單純拼裝市售的真空馬達已無法滿足國防層級的可靠度，我們推薦導入了專為航太級光電測試研發的特製化硬體與智慧型驅動架構，完美平衡了大負載、極致精度與真空相容性。

結合直驅與精密螺桿的混血工藝：「AOM-HG 混合式光學雲台」

為了打破巨型負載與高精度的物理矛盾，我們推薦 Aeotech「AOM-HG 混合式光學雲台 (AOM-HG Hybrid Gimbal)」，這是一台具備革命性架構的測試載體，完美支援高達三十英吋的巨型光學負載，在承載龐大重量的方位軸（Azimuth）上，它採用了無鐵心直驅無刷馬達，提供大範圍（正負 170 度）、無背隙且極致平滑的旋轉；而在負責精細俯仰的仰角軸（Elevation）上，則採用了直結式無刷馬達驅動的超精密螺桿機構，這種「混合式（Hybrid）」設計將鏡像模組的安裝高度壓至最低，不僅提供了極佳的緊湊性，更實現了驚人的 0.005 角秒（Arc-second）在位穩定度與 0.2 角秒的最小增量運動。它讓巨型衛星感測器能以超越光學繞射極限的精準度，安穩地鎖定虛擬目標。

AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 提供超高精度指向與追蹤，適用於無塵室與真空環境，支援 30 英吋光學負載，可應用於電光設備測試與衛星影像系統。

徹底隔絕汙染的環境對策：「UHV 超高真空環境相容套件」

面對熱真空艙內嚴苛的釋氣規範，AOM-HG 混合式光學雲台可選配最高等級的 「-UHV 超高真空相容套件 (Ultra-High Vacuum Preparation)」，該實體硬體套件確保設備能在 10⁻⁷ Torr 的極端壓力下安全運作，系統內部全面換裝了真空專用的特種潤滑脂，並採用鐵氟龍（Teflon）披覆的無釋氣線纜，所有的盲孔皆經過排氣加工，且設備在出廠前必須進入超音波清洗站，並於高階無塵室內進行黑光（Blacklight）螢光檢驗與組裝，這從物理源頭徹底切斷了碳氫化合物的釋出，完美保護了造價高昂的衛星光學鏡頭。

AOM-HG Hybrid Gimbal Datasheet >

弭平干擾與實現絕對同步的控制大腦：「Automation1 iXR3 多軸驅動機櫃」搭配「動態控制工具箱」

為了解決多軸交叉耦合與控制延遲的問題，在廠房端推薦配置最強悍的動力中樞：「Automation1 iXR3 多軸驅動機櫃」，並於其內建的 「Automation1 iSMC 智能軟體控制器」 中解鎖了高階的 「動態控制工具箱 (Dynamic Controls Toolbox)」，iXR3 是一台集成了高壓供電與最高六軸伺服放大的 3U 機櫃，它透過 20 kHz 的超高頻率，在單一硬體背板上完美同步雲台的方位軸與仰角軸，當方位軸產生劇烈加減速時，iSMC 智能軟體控制器內建的「交叉軸前饋演算法（Cross-Axis Feedforward）」會以微秒級的速度，預先將抵抗震動的微弱反向電流注入仰角軸馬達中； 搭配「諧波消除（Harmonic Cancellation）」技術，系統能主動抹平因重力或摩擦力引起的位置干擾，讓 AOM-HG 雲台在進行極其複雜的 HWIL 模擬追蹤時，其動態軌跡誤差近乎於零，將地面環境測試的保真度推升至太空實戰的層級。

每個軸皆可選擇七種原點復歸功能，包含速度、距離與距離保持的寸動控制；軸到位驗證與軸穩定性驗證；增量運動；齒輪運動；凸輪運動與自由運行運動指令。

打造頂尖的國防巨型衛星與高空 UAV 光電追蹤測試平台沒有單一標準答案，實際的硬體配置將因應您的光學孔徑與負載重量（如高達三十英吋的主反射鏡模組）、無塵室或超高真空艙（UHV）的嚴苛環境防護等級，以及所需的動態交叉耦合抑制能力而由我們為您專案客製；如需針對 AOM-HG 混合式光學雲台、iXR3 多軸驅動機櫃或動態控制工具箱（Dynamic Controls Toolbox）進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊，我們擁有豐富的重航太級真空光電測試與客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
