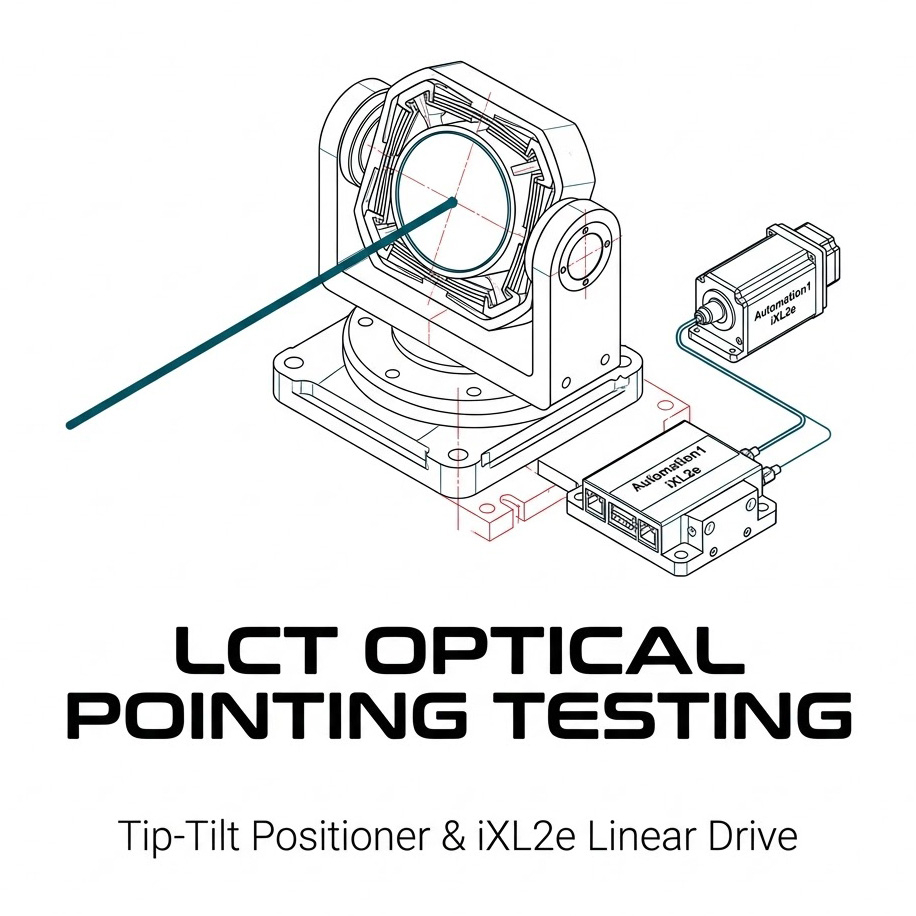

突破低軌衛星與 UAV 光通訊測試極限：Tip-Tilt 定位系統與 iXL2e 線性控制解析



在先進國防與航太通訊網路中，低軌道（LEO）衛星之間的「星間雷射建鏈」以及高空無人機（UAV）對地面的寬頻光通訊，正成為主導戰場資訊優勢的核心，這些通訊感知一體化（ISAC）模組與雷射通訊終端（LCT）能夠在極限距離下運作的關鍵，在於系統內部極度精密的「快速轉向反射鏡（Fast Steering Mirrors, FSM）」與光束指向機構。

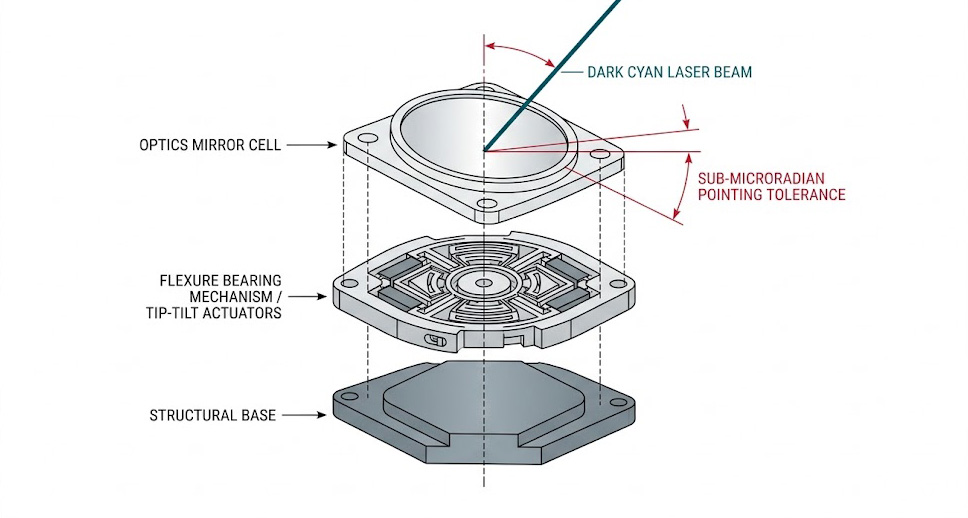

此分解圖展示 ISAC/LCT FSM 快速轉向反射鏡機構，其整合柔性軸承與致動器，實現亞微弧度級雷射指向精度。

為了在數千公里外精準擊中直徑不到幾公尺的接收天線，這些反射鏡的指向精度必須達到次微徑度（Sub-microradian）級別，在這些航太級光學模組發射升空前，測試工程師必須在地面實驗室的防震平台上，對其進行嚴苛的光學對位校正與長時間指向穩定度（Pointing Stability）測試；然而長期專注於航太級度量衡與高階光學定位的系統，當我們檢視這些極限光學測試站時，會發現傳統的旋轉平台正面臨著物理與電子學的雙重死胡同：當測試要求機台夾持反射鏡在特定角度「保持絕對靜止數小時」以模擬深空傳輸時，傳統軸承的微觀潛變與標準伺服驅動器的電氣雜訊，會引發人眼無法察覺的極高頻微震顫（Micro-jitter），直接摧毀雷射光束的鎖定品質；本文將純粹從長時間靜態力學、伺服驅動電氣雜訊以及空間運動學轉換出發，深度剖析現代航太光學測試工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太光通訊測試規範：光學指向的極限容忍度

在探討具體的測試機台痛點之前，我們必須先理解指導這些尖端雷射通訊模組的最高驗證準則，以國際太空站與低軌衛星網系的雷射通訊測試標準為例，對於光學測試機台在「絕對在位穩定度（In-Position Stability）」與「長時間飄移（Long-term Drift）」提出了近乎嚴苛的要求；在進行光學收發模組的校正時，測試平台必須模擬衛星在軌道上的姿態微調，規範要求當機台到達指定的俯仰（Pitch）與傾斜（Tilt）角度後，必須在長達數小時的測試過程中，將機械抖動壓制在幾十奈米或零點幾微徑度之內，任何超出這個容忍度的微小震動，都會導致測試用的雷射光束在遠端感測器上產生巨大的光斑位移，使得位元錯誤率（Bit Error Rate）瞬間飆升，導致測試數據無效；這種對「極致長時間靜態穩定」與「絕對零電磁雜訊干擾」的雙重苛求，直接宣告了傳統齒輪轉台與標準 PWM 伺服驅動架構的死刑。

實務上三大 LCT 光學測試難題

在上述嚴苛的物理限制與軍規驗證框架下，系統整合工程師在建構次世代大型 UAV 與衛星光通訊測試平台時，無可避免地會面臨三道極難跨越的技術高牆。

傳統機械軸承的「微觀潛變（Creep）」與長時間穩定度崩潰

當測試工程師試圖使用由標準交叉滾柱軸承（Cross-roller Bearings）或蝸輪蝸桿組裝而成的雙軸旋轉台來進行光學反射鏡的校正時，首當其衝的是機械摩擦力學的挑戰，在微觀世界中，傳統滾動軸承的接觸面並非絕對平滑，當機台移動到目標角度並停止時，金屬滾珠與軌道之間的微觀應力需要時間來釋放，這種被稱為「機械潛變（Mechanical Creep）」或「遲滯（Hysteresis）」的物理現象，會導致機台在停止後的數分鐘甚至數小時內，產生極其緩慢的奈米級滑動。

在模擬深空雷射通訊這種需要機台「絕對屏息靜止」的測試中，這種來自底層機械結構的微觀應力釋放，會造成光學焦點的緩慢飄移，這使得測試工程師永遠無法確定，光束的偏離究竟是來自於 LCT 模組本身的缺陷，還是來自於測試機台那無法克服的物理滑動。

傳統軸承與柔性軸承效能比較，傳統軸承因點接觸導致長時間潛變與漂移；柔性軸承利用柔性結構實現絕對定位穩定性（無磨損/無漂移），提供高精度。

PWM 切換雜訊引發的「電流微震顫（Current Dithering）」

為了解決機械摩擦問題，工程師可能會改用高階的直驅無刷馬達（Direct-Drive Motors），然而第二個致命難題隨即在驅動器的電子物理學中爆發；目前市面上絕大多數的伺服系統皆採用「脈衝寬度調變（PWM）」驅動器，PWM 驅動器透過極高頻率（如兩萬赫茲）的電晶體開關來控制電壓，當機台需要將光學反射鏡「鎖死」在一個固定角度時，PWM 驅動器實際上是在極短的時間內不斷地交替施加正負電壓，以維持位置迴圈的平衡。

這種高頻的電壓切換（Switching Noise）會不可避免地在馬達線圈中產生微小的「電流漣波（Current Ripple）」，在要求次微徑度穩定度的光學測試中，這股電流漣波會轉化為馬達轉子的高頻微震顫（Dithering），這就如同拿著雷射筆的手在極高頻率下輕微發抖，不僅摧毀了光學測試的在位穩定度，其輻射出的電磁干擾（EMI）更會影響到 ISAC 模組旁極度敏感的射頻天線。

圖示對比：左側 PWM 切換雜訊引發電流微震顫，導致雷射光斑模糊；右側線性放大器電流驅動下，光斑穩定乾淨。

串聯運動學的空間複雜度與「寄生位移（Parasitic Translation）」

最後一個難題在於實驗室的光學對位幾何學，光學反射鏡的測試通常需要兩個自由度的旋轉：俯仰（Tip）與傾斜（Tilt），在傳統的堆疊式機構中，上層旋轉軸的中心永遠無法與下層旋轉軸的中心在空間中完美重合，當測試機台轉動底層軸來微調角度時，由於反射鏡的光學中心偏離了旋轉軸心，這個單純的角度改變會不可避免地在空間中產生 X 軸或 Y 軸的「寄生位移（Parasitic Translation）」。

這意味著雷射光束的入射點會偏離反射鏡的幾何中心，為了解決這個問題，工程師必須在外部的工業電腦上撰寫極度複雜的空間運動學轉換矩陣，不斷透過線性滑台來補償這個位移，然而PC 端與機台之間的通訊延遲，會讓這種補償永遠慢半拍，導致光學追蹤測試在高速動態下徹底失準。

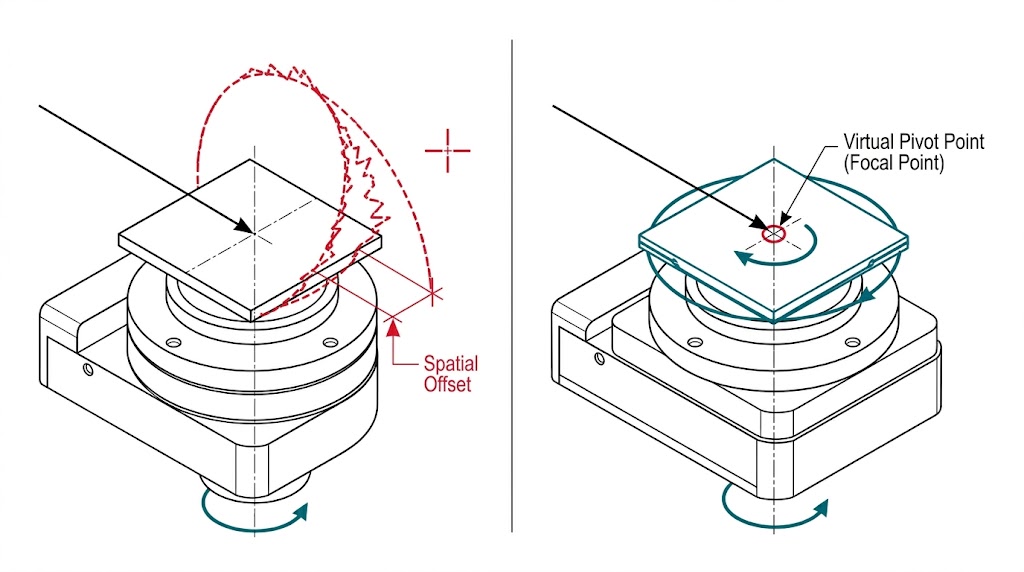

對比標準堆疊旋轉軸與基於工具中心點（TCP）控制的運動，左圖：標準軸旋轉導致反射鏡嚴重偏離（寄生平移），錯失雷射束，右圖：透過TCP精確定義，反射鏡繞雷射束的虛擬轉動點旋轉，維持完美光學對位。

面對上述嚴苛的雷射通訊指向規範與極端的光學穩定度要求，單純依賴購買標準的伺服轉盤與泛用型驅動器，最終不可避免地將陷入無止盡的機械飄移、電流雜訊對抗與空間補償除錯中，我們為您提供 Aerotech 經過頂尖航太光電實驗室驗證的「實體硬體與軟體產品」，從底層解決機械潛變的精密機構，到消滅一切電氣雜訊的線性驅動大腦，打造一站式的 LCT 光學對位解決方案。

終結微觀潛變的絕對靜止載體：客製化俯仰調整器定位系統

針對長時間測試下的機械潛變與摩擦遲滯，Aerotech 提供專屬的實體載體產品：客製化俯仰與傾斜定位系統 (Tip-Tilt Positioner)，這是一套完全整合的串聯運動學 (Serial kinematic) 子系統，專為精密光學調整所設計，為了達到極致的長時間穩定度，系統揚棄了傳統的滾珠軸承，全面導入了「客製化撓性軸承 (Custom flexure bearings)」與伺服馬達驅動，撓性軸承利用材料的彈性變形來達成微小角度的旋轉，過程中達到真正的「零摩擦、零背隙、零機械潛變」，這使得該系統在承載衛星反射鏡或光學樣本時，能夠在漫長的測試週期中，維持宛如凍結般的絕對靜止，為深空雷射通訊提供最穩固的物理基準。

探索俯仰調整器 (Tip-Tilt Positioner) 的先進功能：全整合式序列運動學設計，搭載伺服驅動與客製化彈性軸承，確保長時間穩定定位，廣泛應用於光學、樣品操控與高精密產業。

消滅微震顫的零雜訊控制大腦：Automation1 iXL2e 線性伺服驅動控制器

面對 PWM 切換雜訊帶來的電流漣波與光學微震顫，我們推薦導入 Aerotech 的控制硬體：Automation1 iXL2e 進階緊湊型線性伺服驅動控制器，iXL2e 是一台將「完整的 Automation1-iSMC 運動控制器」與「高階線性放大器」完美融合在單一硬體內的產品，它徹底捨棄了傳統的 PWM 開關技術，憑藉純線性放大的設計，iXL2e 達到了真正的「零切換雜訊與零死區時間」，這種純淨無瑕的電流輸出，確保了伺服馬達在微小步進與維持靜止時，控制力能達到百分之百的連續啟動，這為光學感測器測試帶來了業界最頂級的「在位穩定度 (In-position stability)」，徹底消滅了馬達線圈的微震顫，讓雷射光束在數千公里的模擬視距外依然穩如泰山。

iXL2e 是一款高度整合的小型化線性伺服驅動器暨運動控制器，採用高性能線性放大器技術，提供次奈米級定位穩定性；支援多達 12 軸的 HyperWire 同步控制、PSO 位置同步輸出，並內建 STO 安全功能。透過 EtherCAT、Modbus 等介面可輕鬆整合，適用於高精度檢測與追蹤應用。

破解寄生位移的空間魔法：AeroScriptPlus 軟體套件 (TCP 模組)

有了絕對穩定的撓性載體與零雜訊的大腦，最後一步是解決調整角度時光學焦點跑掉的噩夢，Aerotech 為 iXL2e 控制器提供了專屬的付費軟體產品：AeroScriptPlus 進階控制軟體套件，啟用 AeroScriptPlus 後，系統將解鎖航太測試極需的 工具中心點編程 (Tool Center Point Programming, TCP) 功能，測試工程師不需在外部 PC 撰寫任何複雜的線性代數，只需在軟體中宣告反射鏡的光學中心為「虛擬旋轉點」，iXL2e 控制器內部的硬體底層就會自動接管所有逆運動學轉換，當您透過搖桿或程式微調反射鏡的 Tip 或 Tilt 角度時，系統會自動補償所有軸向，確保光學元件純粹地繞著焦距中心旋轉，徹底根除寄生位移，讓最複雜的 ISAC 光學陣列校正變得直覺且極度精準。

AeroScript Overview

打造頂尖的國防 LCT 與 ISAC 光學測試平台沒有單一標準答案，實際的硬體配置將因應您的反射鏡重量、需要的角解析度以及無塵室的防震條件而量身打造，如需針對 Tip-Tilt 定位系統或 iXL2e 線性控制器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級光電系統建置經驗，隨時準備為您提供最專業的配置指南。
