突破空間受限之軍規紅外線測試極限：AMG-LP 矮版雲台與 iXC2e 控制解析



在先進國防與太空防禦戰略中，無論是用於攔截飛彈的超音速無人載具（UAV），還是負責廣域偵察的低軌道（LEO）衛星，其核心皆高度依賴「紅外線（IR）尋標器」與「前視紅外線（FLIR）」光電感測器，為了確保這些造價數百萬美元的光學元件在極端大氣與太空環境中具備無懈可擊的追蹤精度，國防承包商必須在地面建構極度嚴苛的環境測試與硬體在環（HWIL）模擬系統。

這類高階測試通常必須在「熱真空艙（Thermal Vacuum Chamber, TVAC）」或空間極度受限的環境模擬室內進行，工程師需要將重達十幾公斤的紅外線感測器安裝在多軸旋轉雲台（Gimbal）上，模擬飛行時的俯仰與偏擺動作，然而長期專注航太級光電測試與高階機電整合，當我們檢視這些微縮化測試產線時會發現傳統的測試設備正面臨著嚴峻的空間與物理死胡同：傳統堆疊式雲台的高度過高，在狹小的真空艙內旋轉時極易撞擊艙壁；齒輪傳動的微觀背隙會讓紅外線校正影像產生嚴重的模糊抖動；而傳統分離式控制器與驅動器不僅佔據龐大的無塵室空間，其複雜的佈線更讓真空饋通接頭（Feedthrough）不敷使用；本文將純粹從空間干涉力學、直驅動力學以及邊緣運算控制架構出發，深度剖析現代航太測試工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

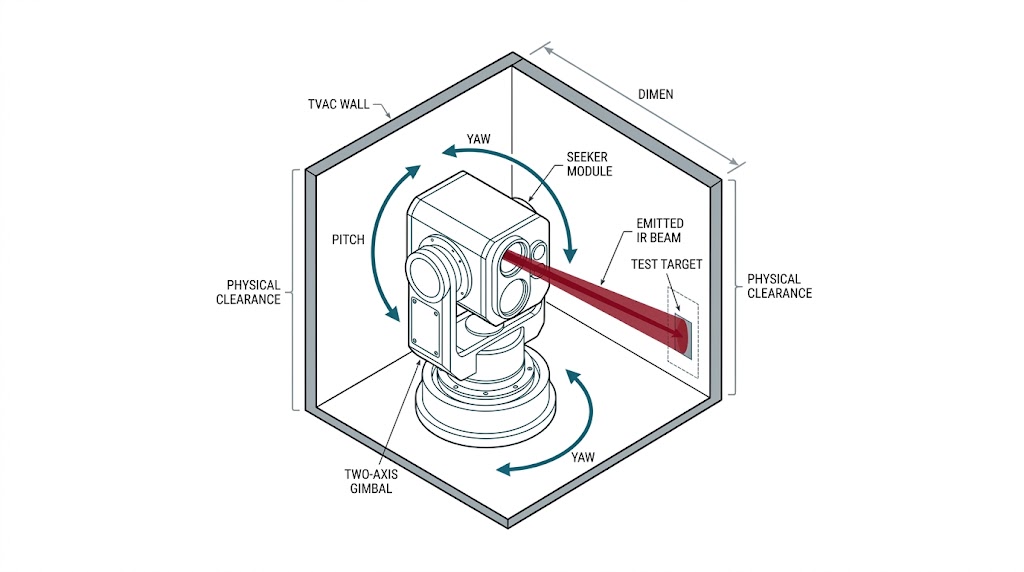

軍規 IR 尋標器動態測試示意圖：展示雙軸雲台於 TVAC 受限空間內之俯仰、偏航運動與紅外光束發射，強調精密工程細節與物理間隙。

國際航太光電環境測試規範：空間容積與追蹤保真度

在探討具體的測試機台痛點之前，我們必須先理解指導這些尖端紅外線感測器的最高測試準則，以美軍針對飛彈尋標器與 FLIR 的測試規範為例，對於機台在「光束高度（Beam Height）」與「反轉角動態響應」提出了極為嚴苛的限制。

在進行受限空間內的雷射或紅外線靶標投影測試時，規範要求光學基準線（Optical Axis）必須盡可能貼近測試艙台面的基準高度，若雲台過高，將導致整體測試模組的重心偏移，加劇力學震動；同時在模擬 UAV 劇烈追蹤目標時，機台必須頻繁進行正反轉切換，規範要求在過零反轉（Zero-Crossing）的瞬間，雲台的角速度誤差必須小於幾微徑度（Sub-microradian），只要機台因為機械齒輪的間隙而產生絲毫的「遲滯（Hysteresis）」或「影像跳動（Image Jump）」，紅外線感測器內部的目標辨識演算法（ATR）就會將機台的機械瑕疵誤判為感測器本身的缺陷，這種對「極致低截面空間利用」與「絕對零背隙平滑度」的雙重苛求，直接宣告了傳統大型蝸輪蝸桿雲台的死刑。

受限空間 HWIL 測試難題

在上述嚴苛的物理限制與軍規測試框架下，系統整合工程師在建構次世代緊湊型 UAV 與衛星光電測試設備時，無可避免地會面臨三道極難跨越的技術高牆。

傳統堆疊雲台的「超高截面（High Profile）」與艙體干涉

實驗室級別的熱真空艙或精密環境室的內部空間可說是寸土寸金，傳統雲台製造商為了達到所需的負載能力，往往使用巨大的馬達搭配厚重的機械軸承結構，將方位軸（Azimuth）與仰角軸（Elevation）像疊積木般架高。

這種高截面的傳統雲台在開闊空間或許無礙，但一旦移入緊湊的測試艙內，便會引發災難，當仰角軸載著細長的航太尋標器進行大角度翻轉時，過高的迴轉半徑會導致感測器尾端直接撞擊艙壁或頂部，為了避免干涉，工程師只能被迫縮小機台的測試角度範圍，或者耗費鉅資去定做體積更龐大的真空測試艙。

本圖為機械表機芯動力儲存裝置示意圖，詳細展示了發條盒及其與齒輪組的連接方式。

齒輪傳動架構的「機械背隙」與紅外線影像模糊

為了解決體積問題，部分廠商可能會採用小型馬達搭配高減速比齒輪箱來維持扭力，但這隨即引發了第二個光學測試難題：齒輪背隙（Gear Backlash）。

在微觀力學中，任何齒輪的咬合都存在無法消除的間隙，當測試機台在模擬目標物緩慢移動，或進行極低速（如每秒數微徑度）的追蹤測試時，齒輪在反轉瞬間會產生「空轉與撞擊」；在紅外線感測器高倍率放大的視角下，這種機械層級的頓轉（Cogging）與背隙，會讓靶標影像在畫面上產生高頻的鋸齒狀抖動與殘影（Smearing），這種由於底層硬體摩擦所造成的測試失真，會導致工程師無法準確評估感測器本身的真實解析度。

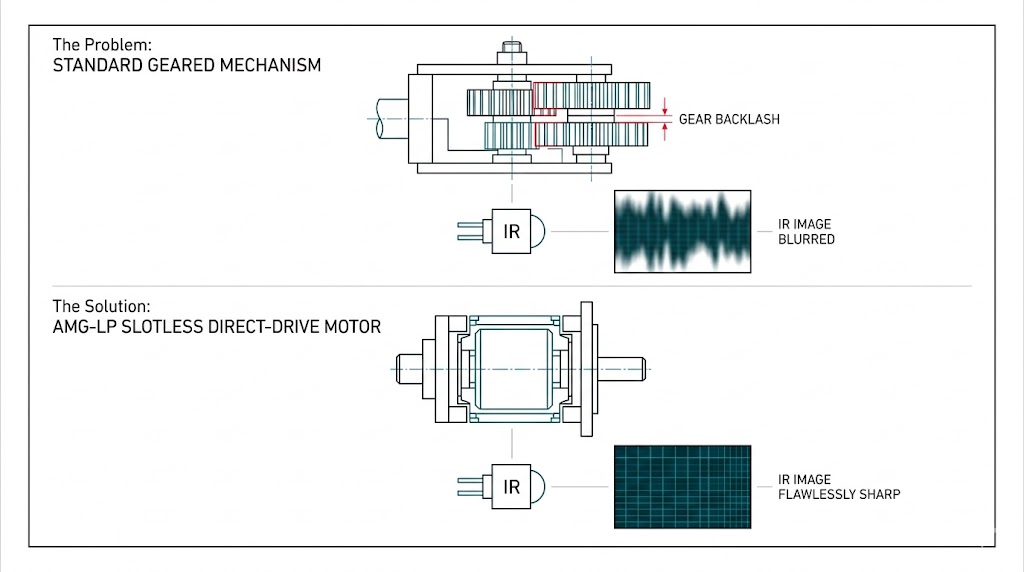

此圖對比了標準齒輪機構存在背隙，導致紅外線影像模糊（上）。而 AMG-LP 無槽直驅馬達則能消除背隙，讓影像完美清晰（下）。

龐大控制機櫃的「空間浪費」與真空佈線噩夢

最後一個難題在於廠房 IT 與控制硬體的物理體積；傳統的高階多軸控制系統，通常需要一台工業電腦（IPC）、一個獨立的運動控制器、以及多個龐大的伺服馬達驅動器，這往往會佔滿一整個 19 吋的落地機櫃。

在空間受限的微型實驗室或無塵室中，龐大的機櫃無疑是巨大的阻礙，更嚴重的是佈線問題：傳統架構下，控制器的訊號線與驅動器的電源線必須分離拉線，將這幾十條粗大的線纜穿過真空艙壁上那孔徑極小且價格高昂的「真空饋通接頭（Vacuum Feedthroughs）」，不僅施工極度困難，線纜間的電磁干擾（EMI）更會影響紅外線感測器微弱的類比訊號讀取。

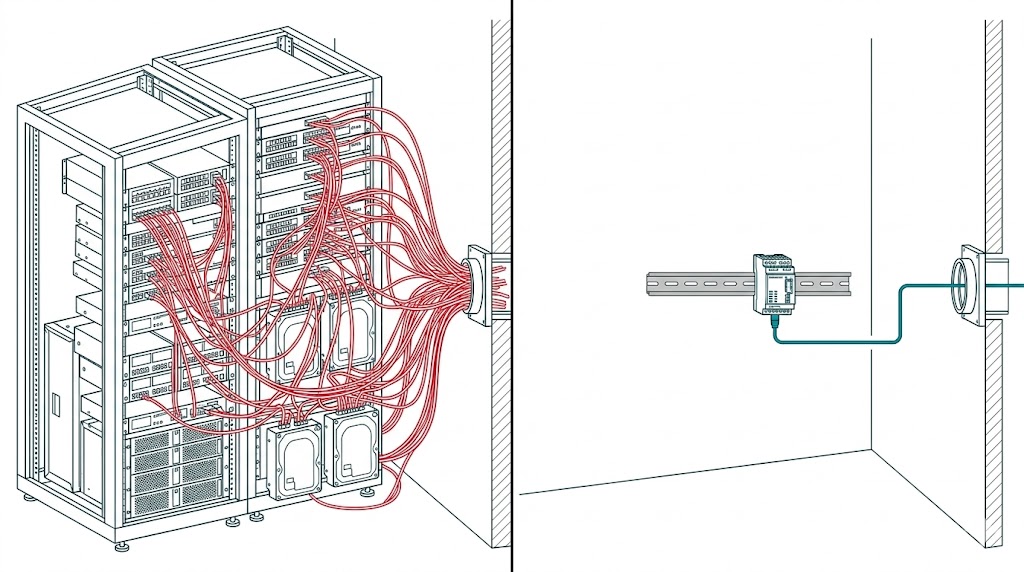

此示意圖對比了傳統大型機櫃配線的複雜（左），與現代緊湊型導軌式模組的簡潔與空間節省（右）。

面對上述嚴苛的受限空間挑戰與紅外線感測器對頓轉的零容忍度，單純依賴購買標準雲台並試圖用軟體補償背隙，最終不可避免地將陷入無止盡的艙壁碰撞、影像抖動與佈線災難中；我們推薦 Aerotech 經過頂尖國防光電實驗室驗證的「低截面實體雲台與一體化微型控制產品」，從底層機構徹底解決空間與背隙問題，到提供極致緊湊的智慧神經，打造一站式的緊湊型光電測試解決方案。

征服受限空間與背隙的終極載體：AMG-LP 矮版直驅電動雲台

針對傳統雲台高度過高與齒輪背隙的問題，Aerotech 提供 AMG-LP 系列矮版直驅電動雲台 (Low-Profile Direct-Drive Gimbals)，這是一台專為光學感測器、雷射與天線的極速與精準指向而生的緊湊型設備，AMG-LP 最核心的優勢在於其革命性的「低截面 (Low Profile)」設計，透過巧妙整合扁平式的高扭力馬達，它在相同扭力輸出下，體積與高度遠低於競爭產品，這讓它成為真空艙室內測試的最完美選擇，徹底消滅了感測器撞擊艙壁的風險，並能輕鬆將光束高度壓至最低。 在動力學上，AMG-LP 徹底捨棄了齒輪箱。它內部搭載了最高階的無刷、無槽直驅伺服馬達，這種物理結構帶來了絕對的零背隙與零頓轉，確保在模擬 UAV 的細微追蹤與過零反轉時，能提供如絲綢般平滑的極致運動，讓您的紅外線影像保持絕對清晰銳利。

Aerotech AMG-LP 低剖面直接驅動平衡旋轉台 (Gimbals) 提供超高精度角度定位、速率與加速度，適用於光學、雷射、天線與感測器等應用，具備 360° 連續旋轉與無背隙設計。

解放機櫃空間的微型智慧心臟：Automation1 iXC2e 增強型輕巧版伺服驅動控制器

面對龐大控制機櫃造成的空間浪費與佈線噩夢，AMG-LP 系統配置了革命性的控制硬體：Automation1 iXC2e 增強型輕巧版 PWM 伺服驅動控制器，這是一台體積僅有手掌大小，卻蘊含巨大能量的「一體化」硬體，它並非單純的驅動器，其內部直接運行著完整的 Automation1-iSMC 運動控制器 (Integrated motion controller)，iXC2e 採用了最先進的碳化矽 (SiC) 功率放大器技術，能以極致輕巧的體積提供高達 100 VDC 匯流排電壓與 10 安培峰值電流，輕鬆驅動沉重的 AMG-LP 雲台。 這項產品徹底顛覆了廠房的 IT 架構：您不再需要龐大的工業電腦與分離式驅動機架，您可以直接將小巧的 iXC2e 安裝在極度狹小的面板空間內，透過單一條網路線與外部的 Modbus 或 TCP Socket 介面連接，就能讓它以 20 kHz 的超高頻率完美指揮雲台，將真空饋通的佈線複雜度降至最低。

Automation1 iSMC 是一款以軟體為核心的智慧型運動控制器，可無縫整合精密運動與製程控制；支援多達 32 軸，具備高速龍門控制、PSO 位置同步輸出與多軸軌跡前瞻功能；透過 AeroScript 編程與彈性部署選項，為高階自動化設備提供卓越的性能與產能提升。

免程式碼的視覺與測試防呆介面：Automation1 MachineApps 軟體

最後針對國防測試人員對設備操作與視覺監控的嚴格要求，Aerotehc 在軟體產品端提供強大的：Automation1 MachineApps HMI 建立工具，在空間受限的測試環境中，工程師無法隨時進入艙內查看狀況，這套軟體讓系統整合商無需撰寫複雜的程式碼，即可為 AMG-LP 雲台打造專屬的圖形化操作面板。 透過內建的 Camera 模組，您可以直接將紅外線感測器或外部監控攝影機的影像畫面整合進控制介面中，讓操作員即時監測追蹤過程；搭配 客製化按鈕模組 (Customizable Buttons)，您可以將複雜的「HWIL 追蹤軌跡載入」、「自動尋標歸零」與「極限角度測試」綁定為直覺的防呆按鈕。所有操作皆可在單一螢幕上完成，徹底提升軍規紅外線測試的效率與安全性。

使用 Automation1 MachineApps HMI Builder，為您的精密機械與運動系統快速開發客製化人機介面，此工具提供預定義版面、可客製化模組與品牌管理功能，並透過存取控制強化安全性，可直接在 Automation1 iSMC 控制器上部署與啟用。

打造頂尖的國防 LEO 衛星與 UAV 緊湊型光電測試平台沒有單一標準答案，實際的硬體配置將因應您的尋標器尺寸（AMG-LP 支援高達 200 毫米直徑）、真空艙等級以及 I/O 擴充需求（如 iXC2e 選配 -EB1 擴充板）而量身打造，如需針對 AMG-LP 矮版雲台、iXC2e 控制器或 MachineApps 進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級光電測試與真空設備建置經驗，隨時準備為您提供最專業的配置指南。
