SANLAB 高精度動態穩定與微震測試平台：定義無人載具、光電追蹤與衛星通訊的驗證新基準



進入二十一世紀的第三個十年，全球航太、國防軍工與尖端通訊產業正經歷一場由「無人化」與「高頻寬連線」驅動的技術革命，無人載具（UAV / UGV）、低軌衛星通訊（LEO SATCOM）、主動電子掃描陣列雷達（AESA），以及整合感測與通訊（ISAC, Integrated Sensing and Communication）技術，已成為現代戰術與商業應用的核心命脈；然而這些高精密度的電子與光學設備，其運作環境往往是最為嚴苛的動態場域——例如在五級海象中劇烈搖晃的巡防艦甲板、在越野崎嶇路面上高速奔馳的輪型裝甲車，或是在高空遭遇強烈亂流與馬達共振的無人機。

在這樣的極端環境下，任何微小的姿態偏移或高頻震動，都會導致衛星訊號的瞬間斷線、紅外線（IR）感測器目標丟失，或是雷達追蹤精度的急遽下降，為了確保這些造價高昂的「科技大腦」能在真實世界中完美運作，工程團隊面臨著極大的測試與防護挑戰。實地測試（Field Testing）不僅受限於氣候與場地，且難以量化與重複再現特定的震動頻譜；而傳統的實驗室測試設備，又往往受限於頻寬與精度，無法真實模擬戰場上的高頻複雜動態。

身為全球領先的機器人與動態模擬系統專家，SANLAB 提出了雙軌並行的終極解決方案：針對「實驗室內的研發測試」，提供具備超高頻寬與微米級精度的 SMotion 輕量化六軸精密測試平台（如 SM50, SM100, SM500）；針對「實戰環境中的動態防護」，則推出了具備 IP66 軍規防護的 SS 系列雙軸穩定平台（Stabilized Platforms，如 SM150, SM300），這套方案不僅能完美重現各種震動場景，更能主動抵銷環境晃動，徹底解決了現代光電與通訊系統的三大核心難題。

SANLAB 穩定化平衡系統涵蓋 6DOF 動態平台、無人機著陸平台 及 陀螺穩定平衡台，廣泛應用於國防、海事與工業領域，確保極致穩定與安全，探索 SANLAB 如何助您征服動盪環境！

解決現代光電、雷達與無人載具應用的三大核心難題

無人載具（UAV）旋翼高頻共振與氣流干擾的模擬失真

現代軍用與商用無人機搭載了極其敏感的光學酬載（Optical Payloads）與雷射測距儀，無人機在飛行時，無刷馬達的高速運轉會產生特定頻率的高頻共振，加上高空不規則的氣流擾動，極易造成光學影像的「果凍效應（Rolling Shutter）」或目標追蹤演算法的失效；傳統的大型動感平台因機械慣性過大，無法產生 50Hz 甚至 100Hz 以上的平滑高頻微震，導致研發人員無法在實驗室內精準驗證雲台（Gimbal）的防手震極限與軟體補償能力，被迫依賴高風險的實機試飛。

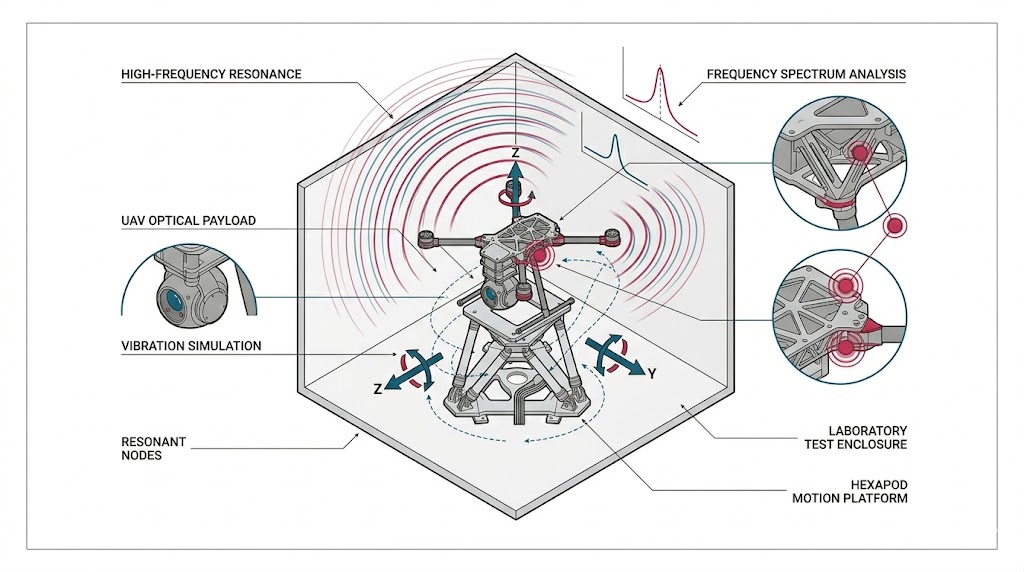

示意圖展示六軸併聯機構運動平台在腔體內模擬無人機光學酬載的高頻共振與振動，透過頻譜分析（右下圖），精確定位機械結構的諧振節點（右上細節圖）。

惡劣海象與極端越野環境下的天線指向與雷達鎖定精度喪失

安裝於艦艇上的衛星通訊天線或車載火控雷達，必須在載具劇烈搖晃（如大幅度的 Roll 滾轉與 Pitch 俯仰）的情況下，始終保持對準數百公里外甚至太空中的目標，當海象惡劣或地形崎嶇時，若缺乏極低延遲且高扭力的主動穩定系統介入，設備的物理指向會瞬間偏離誤差容許值（通常小於 0.1 度），導致資料鏈（Data Link）中斷或武器系統無法鎖定，市面上許多商用穩定器無法承受軍規設備的重量，且在長時間抗風壓與抗扭矩的運作下容易發生馬達過熱衰竭。

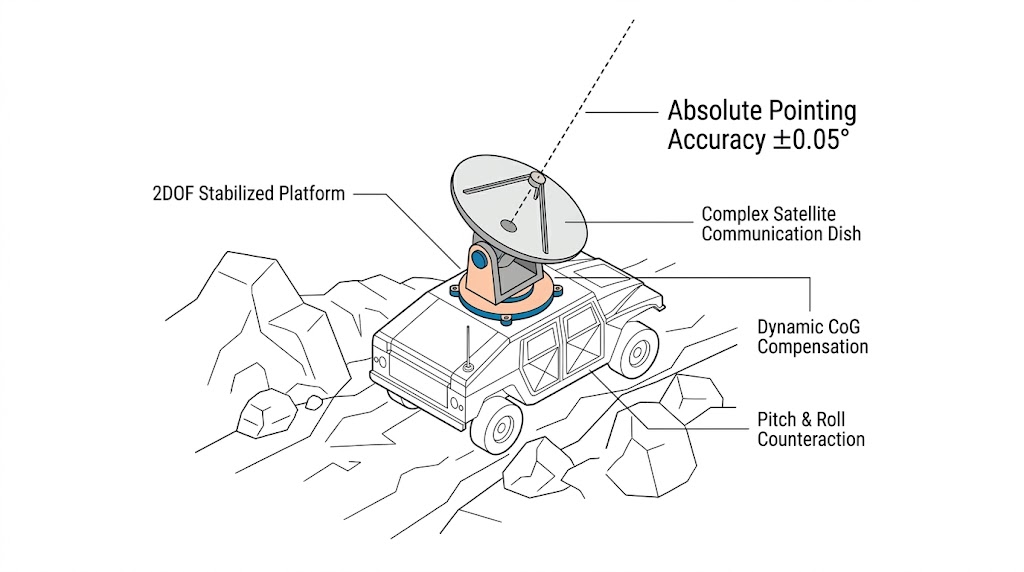

車載二自由度穩定平台系統示意圖：搭載衛星碟型天線行經崎嶇地形，透過動態重心補償與俯仰滾轉抵消技術，解決行駛中精度喪失痛點，維持±0.05°絕對指向精度。

光電追蹤與 HIL 硬體迴路驗證中的「階梯效應」與延遲干擾

在開發先進的 ISAC 系統或紅外線（IR）追蹤飛彈的尋標頭時，工程師會將實體感測器架設於動感平台上進行「硬體迴路（Hardware-in-the-Loop, HIL）」測試，這要求平台必須以極低的延遲（小於 8 毫秒）接收模擬主機的姿態指令並作出反應，然而傳統伺服馬達與減速機的組合在進行極低速、微小角度的追蹤模擬時，經常會產生機械咬合的「階梯效應（Cogging）」，這種不平滑的頓挫感會嚴重干擾光學感測器的影像判讀，使得測試數據失去公信力。

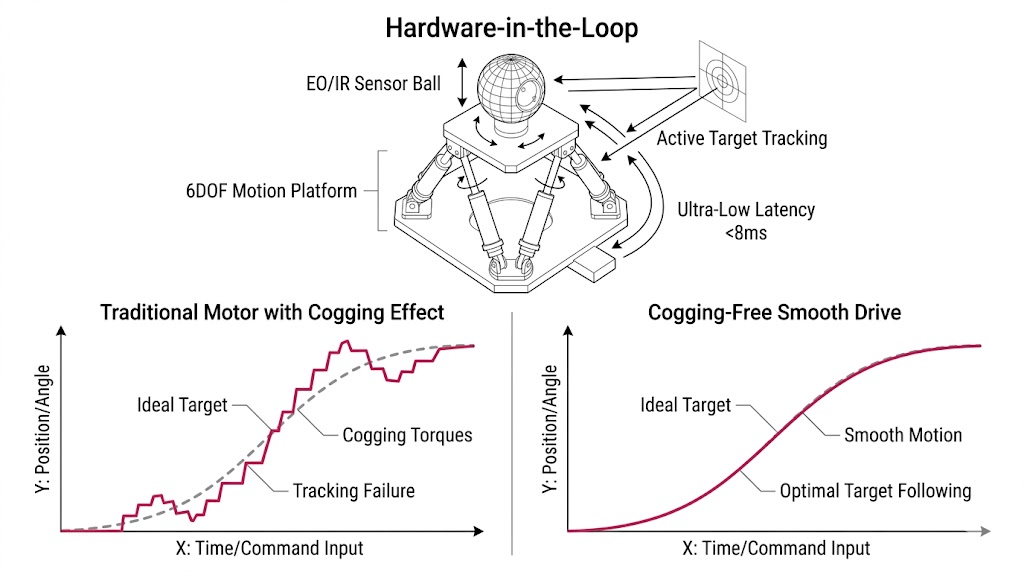

示意圖為傳統馬達頓振效應導致運動平台目標追蹤失敗與階梯誤差（左），解決方案利用無頓振滑順驅動與極低延遲（<8ms），實現光電感測器在硬體迴路測試中的最佳滑順跟隨（右）。

無論是作為測試基準的 SMotion 六軸系列（SM50-SM500），還是作為防護核心的 SS 系列雙軸穩定平台（SM150, SM300），SANLAB 均導入了最嚴苛的航太級工程標準，這些設備不僅是機電產品，更是融合了先進演算法、即時通訊與材料科學的精密儀器。

極致精準的主動穩定技術與 ±0.05° 航太級指向精度

針對光學與通訊設備在移動載具上的應用，SANLAB 的 SM150 與 SM300 雙軸穩定平台提供了傲視業界的性能，有別於消費級的雲台，這兩款軍規級平台專為承載高達 150 公斤至 300 公斤的重型雷達與光電整合而生，透過內建的高精度慣性測量單元（IMU）與閉迴路（Closed-loop）數位控制系統，平台能以每秒數千次的頻率偵測底盤的傾斜與晃動，並瞬間驅動強大的伺服缸進行反向補償。其最終指向精度（Accuracy）可達驚人的 ±0.05°，即便車輛在顛簸的碎石路上以時速 60 公里狂奔，車頂的雷射通訊儀器依然能死死咬住遠方的接收端，將誤差降至肉眼無法察覺的微米級。

SM300 是一款 300kg 級 2DOF 穩定平台，擁有 160 kg·m² 慣性矩，專為航太、海事及國防領域設計，具備 IMU 整合及軍規級耐用性，確保導航、測試與工業設備在移動載具上的精準定位。

無階梯感驅動與高頻寬響應架構

為解決光學測試中最棘手的「階梯效應」，SANLAB 輕量級系列（如 SM50, SM100）在致動器（Actuator）的設計上進行了根本性的革命，透過採用高解析度絕對型編碼器（Absolute Encoder）以及特製的無刷馬達繞線技術（甚至在特定型號導入線性馬達 Linear Motor 技術），消除了傳統機械傳動的背隙（Backlash）與頓挫感，這賦予了平台極高的頻率響應能力（Frequency Range 0-100 Hz），使其能夠精確重現從微弱的引擎怠速震動，到無人機四旋翼高頻共鳴的任何複雜物理訊號，為聲學（NVH）與光學防手震演算法提供最純淨的測試背景。

SMotion100 是一款 100kg 有效負載、200mm 行程的最先進 6DOF 六自由度運動平台，提供精確的移動控制，適用於光電、雷達、穩定性測試與模擬應用，另有 IP66 戶外機種可供選擇。

真實硬體迴路整合與次毫秒級超低延遲

現代防務與航太系統的開發已全面走向數位孿生（Digital Twin），SANLAB 平台徹底捨棄了消費級的 USB 通訊瓶頸，全面搭載工業級基於 IPC 的即時控制器（Real-Time Controller），平台支援 EtherCAT、CANBus 與 UDP 等高速通訊協定，端到端通訊延遲被壓制在毫秒甚至次毫秒等級，當雷達或 ISAC 系統在 dSPACE 模擬器中發現目標並計算出追蹤軌跡時，SANLAB 平台能與虛擬世界達成完美的「零時差」同步作動，這種強大的硬體迴路（HIL）對接能力，確保了動態模擬與演算法運算的絕對一致性。

前饋控制與重心動態補償演算法

在多軸平台或穩定台上，負載的重心（Center of Gravity, CoG）往往不是固定的，例如，無人機在艦載平台上降落的瞬間，或是具有旋轉砲塔的遙控武器站轉動時，重心的劇烈偏移會導致傳統 PID 控制器反應不及，產生短暫的平台傾斜或過載。SANLAB 在其控制核心中導入了先進的「前饋控制（Feedforward Control）」技術，透過即時接收負載位置的遙測數據，平台大腦能「預判」重心的轉移路徑，提前分配六支（或兩支）致動器的出力比例。這種智慧化的動力學補償，保證了即便在極端動態變化下，平台依然能穩如泰山。

IP66 全天候軍規防護與極端環境耐受力

無論是安裝在巡防艦桅桿上的穩定平台，或是必須移師至戶外靶場進行實彈震動錄製的測試平台，環境耐受力是設備生存的關鍵，SANLAB 充分發揮其 "Heavy Duty" 的設計哲學，SM150/SM300 穩定平台與 SMotion 測試平台皆可選配戶外使用套件（Outdoor Use），致動器採用防腐蝕塗層，所有電子接頭與纜線均符合嚴格的軍規防水防塵標準（IP66），甚至針對極地與沙漠環境配置了溫控保護系統。無懼鹽霧、豪雨、冰雪與沙塵的侵襲，確保國防與航太任務的絕對可靠性。

針對戶外應用，SANLAB 提供 SMotion100 戶外型機種，它包含標準型 SMotion100 的所有功能，並具備額外的防護能力和耐用性，適用於惡劣環境。
