毫米波量測解決方案 - 高達 1.1 THz 的向量網路分析
精準探索太赫茲，實現高效毫米波量測
在行動通訊、汽車、安防、半導體和基礎研究等領域的眾多應用中，皆採用了毫米波 (mmWave) 與太赫茲 (terahertz) 頻段的技術，例如 77 GHz/79 GHz 的汽車雷達、6G 頻段的行動通訊、以及頻率高達 100 GHz 以上的雷達與感測器，這些應用都需要對濾波器、放大器、混頻器和天線等主動與被動元件進行特性分析，特別是在晶圓級元件特性分析 (on-wafer component characterization) 與天線量測等應用中，具備高輸出功率的頻率轉換器至關重要。

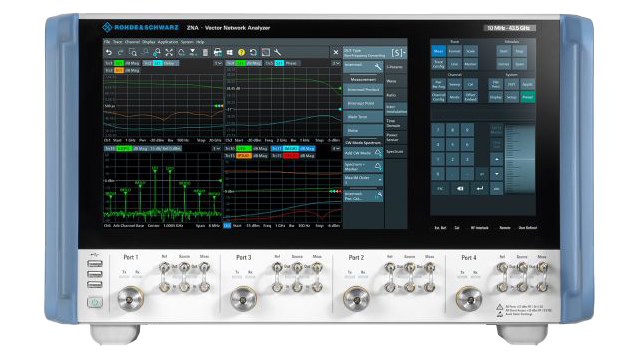

R&S®ZVA-Zxxx 與 R&S®ZCxxx 毫米波轉換器可將 R&S®ZNA 向量網路分析儀的頻率範圍擴展至 1.1 THz。

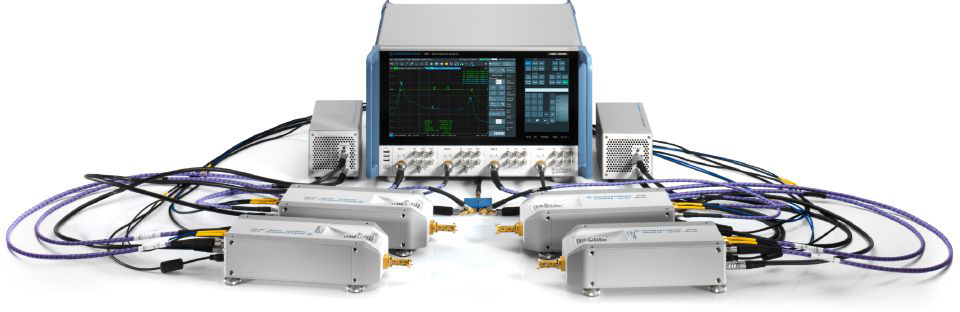

使用 R&S®ZNA43 向量網路分析儀與兩台 R&S®ZC330 WM-864 毫米波轉換器的毫米波量測設定
Rohde & Schwarz 解決方案
Rohde & Schwarz 的頻率轉換器具備高輸出功率與優異的動態範圍，可用於特性分析主動與被動的待測物 (DUT, Device Under Test)。
R&S®ZNA 的基礎架構可實現極為小型化的系統，無需額外的訊號分配單元或類似裝置。
- R&S®ZNA 的連接埠可直接提供射頻訊號，最多支援四個毫米波轉換器。
- 針對毫米波轉換器的本地振盪器 (LO, Local Oscillator) 訊號，內部的 LO 訊源會被路由至後面板的 LO 輸出連接器 (R&S®ZNA-B8)，並分配至各個轉換器，其輸出功率高達 +25 dBm，即使因長纜線造成損耗，也能確保為毫米波轉換器的 LO 提供足夠的功率。
- 當安裝 R&S®ZNA-B26 直接中頻存取 (Direct IF access) 選項時，轉換器的量測與參考訊號會透過後面板直接饋入分析儀的中頻路徑，此設定無需直接通道存取選項，並可確保最佳的接收器靈敏度。
- R&S®ZNA-K8 軟體選項（毫米波轉換器支援選項）可簡化整個設定的配置流程。
此外，使用者也可以利用 R&S®ZNAxx-B16 直接訊源與接收器存取選項，建立具有客製化頻率與連接方案的設定。
R&S®ZVA-Zxxx 與 R&S®ZCxxx 毫米波轉換器的特殊功能
- 具備高輸出功率與寬廣的動態範圍。
- 可透過直觀的對話框進行簡易配置。
- 支援選單式選擇 R&S®ZVA-Zxxx 轉換器，並能自動偵測 R&S®ZCxxx 轉換器。
- 後面板的 LO 輸出功率高達 +25 dBm（搭配 R&S®ZNA-B8 毫米波轉換器 LO 選項），即使使用長纜線和 LO 分配器，也能穩定地為轉換器提供所需的 LO 功率。
- 無需外部訊源或轉接盒，即可進行最多四個轉換器的多埠量測。
- 提供可變的輸出功率（可透過螺絲手動調整，及／或藉由改變輸入功率來控制輸出功率）。
- 支援放大器特性分析、功率掃描、壓縮點量測。
- 支援互調失真量測。
- 透過 R&S®ZNA-K1 選項支援在毫米波範圍進行頻譜分析。
- 支援相位同調激發。
- 可配置頻率轉換量測（允許使用不同頻率範圍的轉換器）²⁾。
- 自動電位控制 (ALC, Automatic Level Control) 可在毫米波範圍內使用。
- 可使用 Rohde & Schwarz 和 Ericsson (PM5/PM5B) 的功率測試頭進行絕對電位校準。
- 具備高度的時間與溫度穩定性。
- 可整合至 Focus Microwaves 和 Maury Microwave 的（主動）負載拉伸 (load pull) 測試系統。
- 提供適用於所有轉換器頻段的波導校準套件（含或不含滑動匹配器）。
- 獲得 SWISSto12 的毫米波材料測試系統支援。
圖： R&S ZVA-Zxxx 與 R&S ZCxxx 毫米波轉換器總覽
