射擊火控系統的動態後座力補償與彈道追蹤技術



在現代不對稱作戰與高機動防務部署中，遙控武器站（RCWS）與自動化射擊火控系統（Shooting Control Systems）已成為防護載具與前線哨塔的核心打擊與防禦樞紐，這類系統將光電觀測、雷射測距、彈道計算機與雙軸（Pan-Tilt）伺服驅動機構高度整合，目的在於實現「發現即鎖定、鎖定即摧毀」的戰術目標。

然而，當系統從純粹的「觀測」跨越至「實彈擊發」時，其底層機電結構所承受的力學環境將發生本質上的突變，身為系統驗證與環境測試工程師，我們在靶場實測中不斷發現：許多在靜態追蹤測試中表現優異的機電平台，在面臨連續擊發時，其目標鎖定框會發生嚴重的發散與跳動；此外，面對高速移動的威脅目標，火控計算機的響應延遲往往導致實彈落點與預期軌跡產生巨大偏差，本文將從最新的軍事測試規範切入，深度剖析研發工程師在處理武器站機電穩定與自動化火控時，所面臨的三大核心物理與演算法挑戰。

國際測試規範的嚴格化：火砲衝擊與動態環境驗證

為了確保火控系統與支撐結構在極端火砲後座力下不發生結構潰散與訊號中斷，國際軍規測試標準對於「火砲衝擊（Gunfire Shock）」設立了極為嚴格的邊界條件。

在 MIL-STD-810H Method 516.8（衝擊測試）中，特別針對武器發射引起的瞬態高頻震動制定了規範，當彈藥擊發時，爆炸產生的氣體膨脹與彈頭脫離槍管的瞬間，會產生具備極高加速度（G-force）與寬廣頻率響應（通常落在 100 Hz 至 2000 Hz 之間）的衝擊波，規範要求火控單元的電子機板、光學透鏡與伺服馬達編碼器，必須在此等連續高頻衝擊下，維持絕對的物理完整性與數位訊號連貫性，同時，在 EMI/EMC 電磁相容性方面（如 MIL-STD-461G），火控系統內的伺服驅動器與高速運算處理器，不得因為擊發瞬間的強烈震動而產生接地阻抗變化，進而引發數位訊號的誤碼或運算重啟。

工程實務上的技術難題

在實務的系統設計與整合測試中，工程師在開發並驗證自動化射擊火控系統時，通常必須跨越以下三個深層的物理學與控制理論障礙：

連續火砲衝擊與動態後座力導致的視距發散

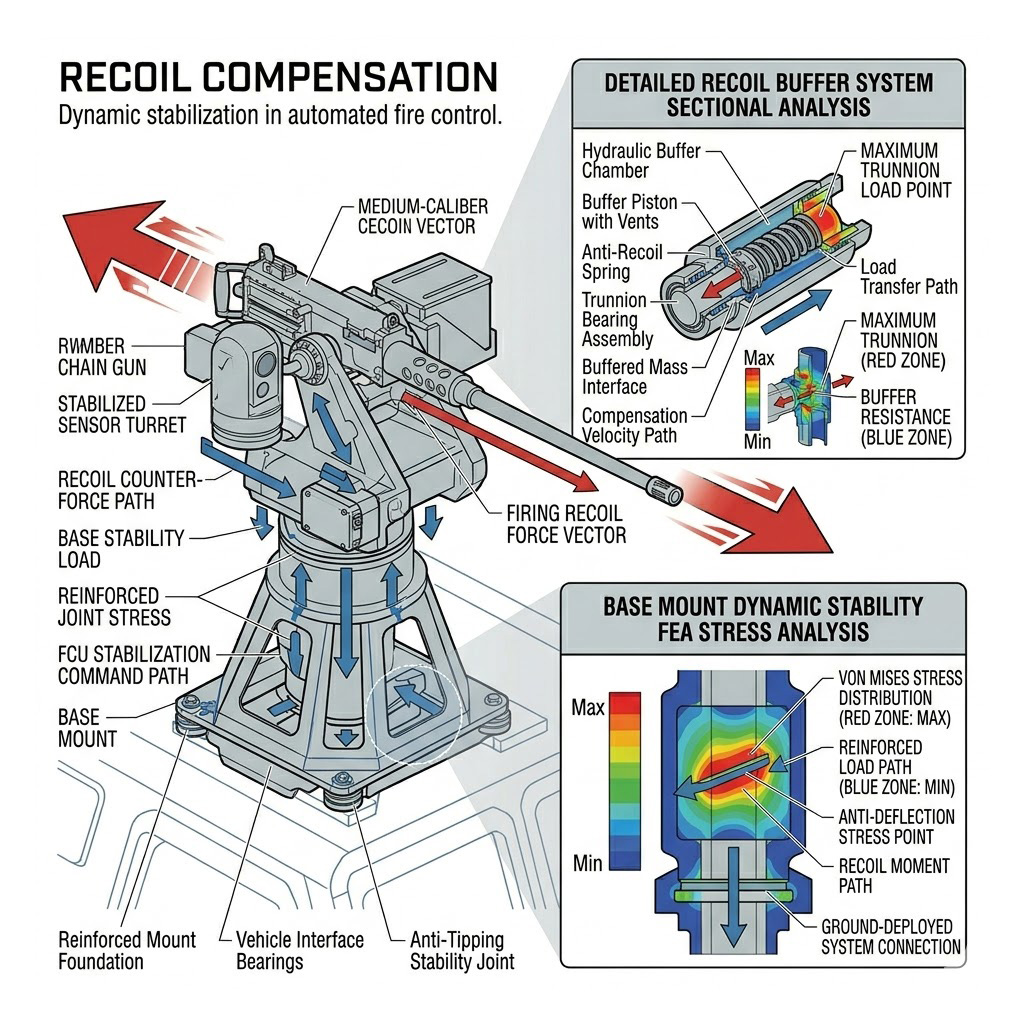

在經典物理學中，衝量等於動量的變化，當火控系統觸發實彈擊發時，子彈向前的動量會轉化為強大的反向後座力（Recoil Force），直接傳遞至武器座與底層支撐三腳架。

若底層結構的阻尼係數（Damping Coefficient）與剛性不足，這股瞬間爆發的機械能將轉化為結構的低頻共振，在連續射擊（如全自動模式）下，每一次擊發產生的後座力波峰若與結構的自然共振頻率發生疊加，就會導致整個火控平台產生劇烈的俯仰（Pitch）與偏航（Yaw）震盪，這在實務測試中表現為「彈著點散布面（Dispersion Area）」急遽擴大，導致命中率斷崖式下降。此外，劇烈的機械衝擊極易導致光電模組內部的光學鏡片發生微米級的錯位，造成瞄準線（Line of Sight, LOS）與火砲實際彈道軸線產生不可逆的偏離（Boresight Misalignment），要如何利用高剛性材料與機械減震設計來瞬間吸收並釋放這些破壞性能量，是結構工程師的首要難題。

動態目標追蹤與彈道計算的控制迴路延遲

現代火控系統的價值在於其「自動化」能力，系統必須先透過影像辨識演算法（如邊緣運算 AI）進行目標偵測（Target Detection），接著雷射測距儀（LRF）獲取即時距離，火控計算機再套用預載的武器資料庫（Weapon Library）與環境變數（風速、氣溫、彈道下墜曲線），最後輸出補償後的修正座標給伺服馬達執行。

這個看似流暢的過程，在工程上是一個極為複雜的閉迴路控制系統（Closed-loop Control System），當目標以高速橫向移動時，任何一個感測節點的資料更新率不足，或是處理器的運算延遲（Latency），都會導致「追蹤誤差（Tracking Error）」，如果系統從偵測到執行修正的總延遲超過數十毫秒，對於遠距離目標而言，武器指向的位置將是目標的「過去」，而非預期的「未來交會點」，如何在極端氣候下維持處理器的高速運算效能，並將影像、測距與伺服回饋的數位延遲壓縮至物理極限，是火控軟韌體工程師面臨的巨大挑戰。

非對稱負載引發的扭轉疲勞與機構背隙放大

在多用途火控平台上，經常需要同時掛載不同構型的武器，例如一側安裝小口徑步槍，另一側掛載單兵攜帶型火箭筒，這種配置會造成系統的重心（Center of Gravity）嚴重偏離旋轉中心，形成「非對稱負載（Asymmetric Payload）」。

當非對稱負載進行高速旋轉或大角度俯仰時，會產生極大的偏心旋轉慣量（Rotational Inertia），在實彈擊發瞬間，不平衡的後座力會對俯仰（Tilt）與水平（Pan）軸的齒輪箱產生劇烈的側向撕裂應力與扭矩，如果傳動機構存在微小的機械背隙（Backlash），這些偏心應力會反覆敲擊齒輪嚙合面，加速金屬疲勞與磨損，原本出廠時 0.05 度的微小背隙，在經歷數百發火箭彈或機槍實彈射擊後，極易被放大至 0.2 度以上，導致系統徹底失去精準的指向能力，克服非對稱負載帶來的偏心扭矩與背隙惡化，是確保武器站長期服役可靠度的終極難關。

在面對上述火砲衝擊震動、演算法運算延遲以及非對稱負載扭轉疲勞等嚴苛的系統級挑戰時，選擇一套具備高階運算核心、零背隙傳動設計且能承受極端後座力的機電火控平台，是確保專案順利通過軍規驗證並發揮致命打擊效能的唯一途徑，我們提供由國防工程專家 TRIYOSYS 原廠所設計製造的自動化射擊火控單元與重載支撐載台，專門協助客戶符合最嚴格的環境與射擊測試規範，並大幅提升火控系統的整合效率。

針對遠距精準打擊與自動化武器站的應用，我們精選以下兩款完全滿足高強度實彈射擊的焦點解決方案：

TRIYOSYS Pro-Mavzer自動化射擊火控單元

即時彈道追蹤與全自動火控整合

為了解決動態追蹤延遲與彈道計算難題，Pro-Mavzer 是一套能徹底消滅目標的高度自動化射擊控制系統，它專為整合小口徑（5.56）步槍與單兵攜帶型火箭筒所設計，並採用標準的皮卡汀尼導軌（Picatinny interface）介面，無需對武器進行任何改裝即可極速安裝，系統內建強大的目標偵測、目標追蹤、區域掃描與彈道計算功能，並搭載專屬的武器資料庫（Weapon library），操作人員可透過有線或無線的操控單元（OCU）在安全距離外進行控制，系統能無縫整合雷射測距儀（LRF）自動匯入距離參數並即時修正彈道，在嚴苛環境防護上，全機 100% 採用 6000 系列高強度鋁合金與不鏽鋼 CNC 精密加工製成，本體重量僅 7 公斤卻具備 IP67 頂級防護，並能在 -32°C 至 55°C 的極端溫度下穩定執行自動化追蹤與射擊任務。

Pro-Mavzer 是一款先進的射擊控制系統，專為搭載 5.56 小口徑步槍或單兵便攜式火箭筒而設計，系統配備標準皮卡汀尼導軌，確保武器能快速且穩固地完成架設，為戰術行動提供極致的火力支援。

TRIYOSYS M2 重機槍專用重載三腳架

極致抗扭轉剛性與後座力吸收

針對重型機槍與非對稱武器站擊發時產生的巨大火砲衝擊，M2 系列三腳架是穩定瞄準線的最佳基石，該平台專為極端重載與高抗扭剛性需求而設計，能夠輕易承受高達 80 公斤的機電設備與武器系統，其本體採用堅固且抗腐蝕的軍規塗層處理，系統重量為 16 公斤，並具備 230 mm 至 330 mm 的極低工作高度設計，使其在崎嶇不平的地形中依然能保持極致的低重心與絕對的靜態平衡，這款支撐載台能有效吸收並分散連續射擊時產生的低頻共振與破壞性應力，協助火控系統達成最穩定的彈著點表現。

TRIYOSYS M2 系列是一款專為重型機槍與 80 公斤重型負載量身打造的軍規戰術三腳架，其具備極高的抗扭轉強度與穩固性，能輕鬆克服崎嶇地形，為嚴苛環境下的作戰任務提供無可匹敵的可靠火力支撐。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
