雙人可攜式地面控制站（GCS）：無人機模擬器的野外部署與實戰演練



分散式訓練需求崛起與機動型地面控制站的產業重要性

在當前全球航太國防與公共安全領域的發展軌跡中，無人飛行載具（UAV）的應用已從單一的空中監控，深度演進為多維度戰術網路中的核心節點，隨著任務型態的複雜化，針對無人機飛行員與酬載操作員（Payload Operator）的訓練需求也隨之發生了根本性的典範轉移；傳統上，高階的無人機模擬訓練多半仰賴建置於大型基地的固定式模擬中心，雖然這些固定式設施在運算資源與全域沉浸感上具備優勢，但從實務演訓的角度觀察，它們往往面臨著部署缺乏彈性、人員移動成本高昂，以及無法與前線部隊進行即時聯合演練等實體邊界限制。

在現代高強度的作戰與應急救援環境中，部隊與救災單位需要的是能夠「隨時隨地（Anywhere, Anytime）」展開的訓練量能，市場觀察與早期使用數據顯示，當操作員能夠在其日常駐地或野外戰術集結點直接進行高頻率的模擬訓練時，其對突發狀況的應變能力與肌肉記憶的維持，與訓練頻率之間存在著顯著的正向相關性，為了解決固定式模擬器無法前推至戰術前緣的產業痛點，Quantum3D 推出的可攜式無人機地面控制站（Portable UAV Ground Control Station, GCS）訓練系統 成為了極具前瞻性與實用價值的解決方案。

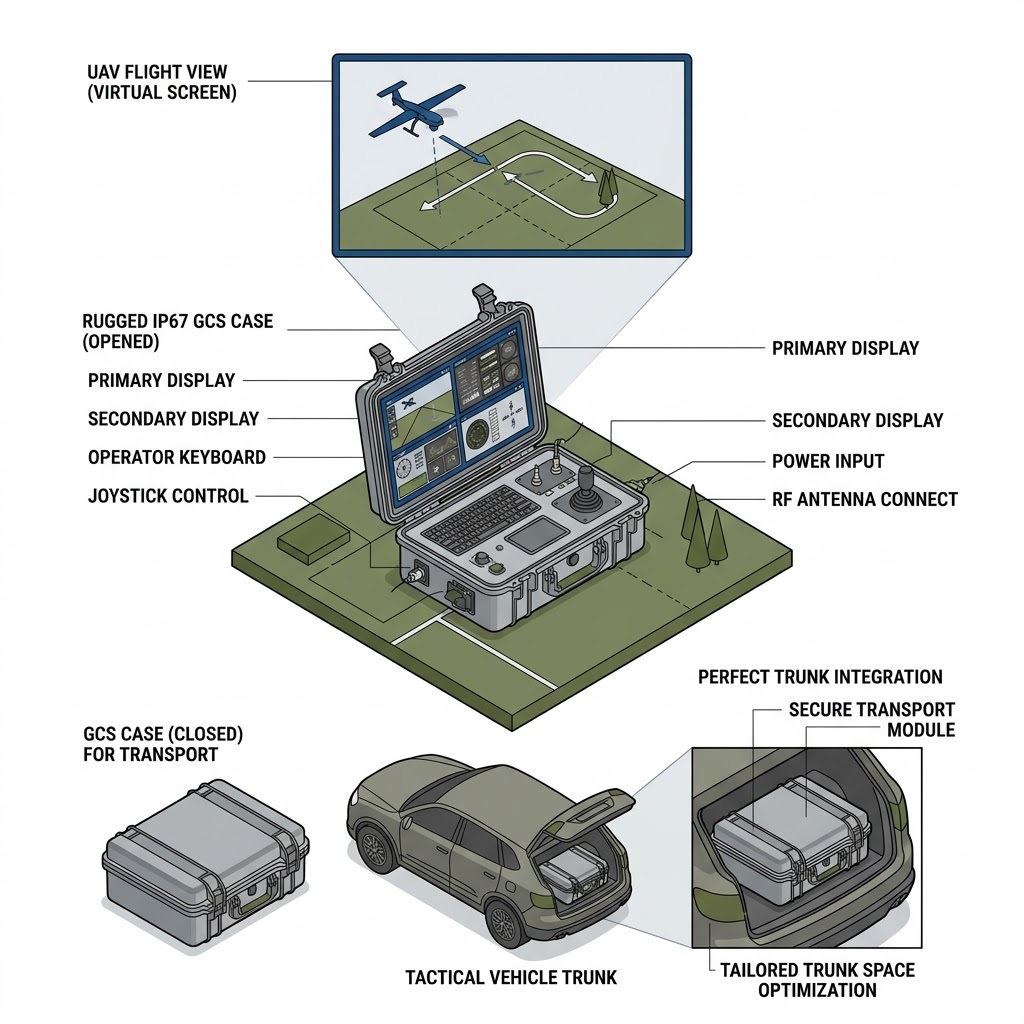

這套系統的設計哲學在於「將實驗室等級的高擬真合成環境，濃縮至可由雙人輕鬆攜帶的機動硬體中」，在現有的硬體封裝與電池技術條件下，該解決方案成功將雙觸控螢幕、高階運算主機與專業操作搖桿，整合進一個符合 IP67 防護等級的軍規手提箱內，其整體重量約 30 公斤，尺寸緊湊（106 x 43 x 16 公分），可輕易置於一般轎車或戰術輪車的後車廂中進行機動部署，這種從「集中式訓練」向「邊緣/分散式訓練（Edge/Distributed Training）」的架構轉移，不僅大幅降低了後勤運輸的生命週期成本，更使得無論是偏遠的邊防哨所、前進部署的野外營地，甚至是臨時搭建的災害應變中心，都能瞬間轉換為高階的無人機相機與任務模擬中心。

UAV 無人機訓練系統結合高擬真飛行模擬、任務規劃與感測器模擬功能，支援多機型操作與團隊任務訓練。可攜式 IP67 結構，適用於教室與野外訓練環境。

透過高度機動的部署能力，部隊指揮官與訓練教官能夠根據當下的真實氣候、地理環境與戰術需求，即時載入對應的 GeoScapeSE 全球地形資料庫 與 MANTIS 影像引擎 進行現地預演（Mission Rehearsal），在合理評估當前技術邊界的前提下，可攜式 GCS 系統被視為填補「課堂理論」與「實機外場操作」兩者間巨大鴻溝的關鍵橋樑，確立了其在現代無人機訓練裝備序列中不可或缺的戰略地位。
UAV 無人機訓練系統產品型錄下載 >

解決方案特色：兼具軍規強固與系統擴充的機動架構

可攜式無人機訓練系統的價值並非僅僅在於體積的縮小，而是在縮小體積的同時，毫不妥協地保留了高擬真模擬所需的核心運算能力與硬體操作手感。以下為該解決方案在設計與工程實踐上的核心特色：

雙人便攜的軍規強固設計（IP67 防護等級）

野外環境充滿了不可預測的物理挑戰，包含沙塵、高濕度與搬運過程中的震動，該 GCS 系統採用了具備輪座的手提箱結構（Wheeled bag type structure），整體重量控制在約 30 公斤（含電池約 30.25 公斤），這使得兩名操作人員可以輕鬆透過提把進行搬運，或由單人使用滑輪在平坦地面拖行，其外殼具備 IP67 級別的防水防塵能力，確保系統在關閉狀態下，能夠抵抗嚴苛的天候侵襲，完美適應各種野外戰術集結區的存放標準。

適應戶外強光的雙觸控顯示介面

為了在野外環境中提供清晰的視覺回饋，系統內部配置了兩面 18.5 吋的 FHD（1920x1080）高解析度液晶顯示器，這兩面螢幕特別針對戶外操作進行了最佳化，具備高達 1000 nits 的超高亮度，並支援觸控功能（Double Touchpad Screens），左側螢幕通常用於顯示 3D 戰術地圖、任務航點規劃與無人機遙測數據（Telemetry）；右側螢幕則專注於呈現 MANTIS 引擎渲染的視窗外視景（OTW）或紅外線/光電（EO/IR）感測器的即時影像。高亮度設計顯著降低了操作員在戶外強光下判讀螢幕雜訊的認知負荷。

獨立的電源管理與高續航力

野外部署的另一個關鍵限制是電力的取得。此便攜式 GCS 內建了 6S 22.2V 高容量鋰離子電池（Li-Ion Battery），並配備 LCD 電量狀態指示器，在無外部電源的獨立運作模式下，系統可提供至少 4 小時、最長可達 6 小時的持續模擬訓練時間，而將電池充滿約需 4 小時，此外，系統配置了 XT90M 外部電源輸入介面，當演訓場地備有發電機或可連接車載電源時，系統能夠進行無間斷的持續運作，確保長時間的聯合作戰演練不致中斷。

高度還原的實體操控介面與擴充連接埠

儘管系統高度整合，但在影響操作員肌肉記憶的核心介面上未作妥協。系統配置了與真實無人機控制站相同的堅固型鍵盤以及「三軸雙鍵操控搖桿（3-Axis 2-Button Joystick）」，搖桿的物理回饋能精確模擬控制相機雲台（Gimbal）俯仰、滾轉與光學縮放時的手感。在外部連接性方面，系統提供 2 組 USB 3.0、2 組 USB 2.0、HDMI 影像輸出，以及高達 3 組的乙太網路（Ethernet）連接埠，方便隨時接入外部教官控制台（IOS）或透過 DIS/HLA 協定連線至更廣泛的戰術網路中。

模組化的軟體架構與通用空氣動力學

在底層軟體運算上，該便攜系統同樣運行 Quantum3D 先進的無人機模擬架構。其內建的「通用空氣動力學模擬（Generic Aerodynamics Simulation）」模組，能夠依據客戶提供的實際無人機（如固定翼、多旋翼或混合式 VTOL 機型）的原廠數據進行快速重構。結合內建的自動駕駛模擬、相機模擬與匿蹤視角（Stealth View）模式，這套機動設備能夠完美支援操作員與任務酬載人員的高階戰術訓練。

解決方案應用：在任何地點重現高張力戰術情境

雙人可攜式 GCS 的出現，徹底打破了「模擬訓練只能在教室內進行」的框架，透過將裝備推至前線，使用者能在最貼近真實任務的環境與心理壓力下，進行無風險的無人機相機與任務模擬，以下探討幾個核心的應用場景：

前進部署的戰術偵蒐預演（Mission Rehearsal）

在軍事行動中，部隊往往需要在抵達未知區域後，迅速展開偵察。透過可攜式 GCS，情報單位於野外紮營後，即可將裝備置於折疊桌或車廂上展開。教官可利用內建的戰術編輯器（Tactical Editor）載入當地的 GeoScapeSE 高解析度地形，並佈署敵方防空陣地或巡邏車隊。無人機酬載操作員隨即在模擬器中演練如何操控 EO/IR 鏡頭，在不被敵方雷達發現的安全高度與距離外，進行熱源追蹤與目標鎖定。這種即時的地形預演能力，有望顯著提升實戰任務的成功率。
GeoScapeSE WWDB Datasheet Download >
WWDB Regional Areas Download >

GeoScapeSE WWDB 影像範例

野外多單位聯合通訊與火力協調

在廣闊的戰區中，無人機操作員往往需要與砲兵或前線地面部隊進行通訊，便攜式 GCS 具備高度的網路擴充性（透過內建乙太網路孔連接 DIS/HLA 網路），在野外演習場，該系統可與另一帳篷內的「砲兵前線觀測員訓練模擬器（AFOS）」連線，無人機操作員在雙螢幕的模擬環境中發現目標後，透過模擬的雷射標定儀（LRF/Laser Designator）獲取座標，並利用 3.5mm 音訊介面與通訊系統，將火力請求傳遞給 AFOS 系統的觀測員。這種跨系統的實地聯合演練，能有效測試野外網路佈署與人員間的協同默契。

Quantum3D 砲兵前線觀測員訓練模擬器（AFOS）為前線觀測員與火力指揮中心提供沉浸式 3D 戰場模擬訓練，涵蓋目標偵測、火力請求與彈道模擬，並支援 NATO 砲兵技術。

災害現場的應急無人機部署訓練

在公共安全與森林消防領域，每當發生大型野火（可結合 FireFLY 模擬器）或地震時，無人機團隊必須第一時間趕赴現場，便攜式 GCS 能讓救災團隊在等待前線指揮所建立的空檔，於安全的集結區內，先針對災區可能的地形破壞、強風亂流（透過 MANTIS 天氣模組生成），以及濃煙遮蔽視線的狀況進行模擬，操作員可練習切換至紅外線模式（FLIR），在極端視線不良的合成環境中尋找受困民眾的熱點（Hot Spot）。這種在壓力環境下的現地模擬，是建立心理素質的重要一環。

Quantum3D FireFLY 是專業森林消防訓練模擬器，涵蓋火勢與煙霧傳播、消防車、推土機、飛機及消防員模擬，提升現場協調與救援效率，增強指揮應變能力。

惡劣環境下的裝備妥善率與操作壓力測試

實地訓練不僅是訓練人員的技術，更是訓練他們對環境的適應力，當便攜式 GCS 被部署於炎熱、寒冷或充滿噪音的戶外場地時，操作員必須戴上耳機，在強光與汗水干擾下，依舊專注於 1000 nits 螢幕上的飛行遙測數據與微小的相機畫面變化。這類訓練能真實暴露操作員在實驗室冷氣房內無法體會的疲勞與認知下降問題，幫助指揮官客觀評估操作員的真實戰力，並調整任務輪替策略。

邊境巡邏站的常態性低成本演練

對於佈署在偏遠邊境或海岸線的巡邏單位，將人員定期調回總部進行模擬機訓練並不符合經濟效益，便攜式 GCS 系統的低維護需求與易用性，使得裝備可常駐於基層哨所。值班的無人機操作雙人小組（飛行員與酬載操作員），可利用巡邏空檔的 4 到 6 小時，直接在哨所內展開防偷渡、反走私的模擬追蹤演練，確保基層單位隨時保持在最佳的備戰狀態。

產業應用與客製化矩陣

可攜式無人機訓練系統的模組化與開放性，確保了它能夠輕易跨越單一軍種的限制，服務於廣泛的產業需求，以下矩陣詳細展示了該便攜式 GCS 系統在不同領域的應用維度與客製化配置選項：

此矩陣清晰地反映出，可攜式 GCS 訓練系統 透過其靈活的軟硬體分離架構，在不犧牲訓練深度的前提下，成功將高階模擬設備的適用邊界拓展至各產業的最前線。

其他解決方案

建構一個全方位且具備高度適應性的航太國防模擬生態系，不僅需要機動便攜的設備，也需要多樣化的載具平台與大型戰術系統相互配合。Quantum3D 提供以下關聯解決方案，以滿足不同層級的訓練需求：

QUAV 雲下自主無人機 (VTOL)

作為一款真實的實體無人機，QUAV 具備垂直起降能力，無需跑道即可部署，其可搭載 11 磅酬載，並具備燃氣與電動雙動力系統，在便攜式 GCS 上完成模擬演練後，操作員可無縫接軌至實際操控 QUAV，執行長達 6 小時的真實戰術偵蒐任務，實現「模擬到實戰（Sim-to-Live）」的完整迴路。

Quantum3D QUAV 是一款固定翼雲下自主無人機（Sub-Cloud Autonomous UAV），具備垂直起降（VTOL）、長航時、模組化載荷與自主飛行能力，可用於軍事、情報、環保、農業與災害應變等多領域應用。

BARKAN 無人地面車（UGV）

現代作戰強調多域協同，BARKAN 是一款具備自主導航、蜂群作戰與 7.62mm 武器系統（視規範而定）的無人地面載具。可攜式無人機 GCS 的操作員，可在虛擬環境中演練如何從空中為地面的 BARKAN 提供超視距的目標標定與偵察掩護，強化立體作戰的戰術思維。

BARKAN 無人地面載具（UGV）具備自主導航、7.62mm 武器系統、遠端控制與蜂群作戰能力，適用於偵察、監視、運輸及武裝任務，提升作戰效能並降低風險。

FIVE 戰術環境模擬系統

是驅動高複雜度戰場邏輯的核心軟體。教官可透過 FIVE 的規則定義模組（Rule Definition Module），為便攜式 GCS 的訓練場景注入具備 AI 迴避動作的敵方戰機或車隊，使野外模擬不再是單調的飛行練習，而是充滿動態對抗的戰術推演。

FIVE（Forces In Virtual Environment）戰術環境模擬系統提供逼真的戰術環境模擬，適用於戰術訓練、戰爭推演、決策支援與電子戰演習。

Independence IDX 系列影像產生器

若任務訓練回到大型基地室內，需要驅動包含多個大螢幕的複雜教官台或全動態飛行模擬器時，IDX 系列（從精巧的 IDX 80 到旗艦級 IDX 9000）能提供充沛的 GPU 算力。這些基於 COTS 架構的高密度運算伺服器，是確保所有紅外線與光電特效能以零延遲、60Hz 以上幀率呈現的底層動力來源。

IDX 9000 提供最強大的即時圖像產生技術，具備4U 高密度計算架構，支援4 張 NVIDIA RTX GPU、Intel Xeon 可擴充處理器，並相容CIGI 4.0、OpenFlight、CDB 等標準；內建 15m 全球範圍地形資料庫，可插入高解析度影像資料，支援夜視、紅外線、電光模擬

專屬訓練環境建置與技術支援

實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答，或者針對野外機動部署提供專屬的規劃；如需深入規劃與系統或軟硬體（如可攜式 GCS 機箱、MANTIS 引擎或通訊模組）選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
