石化廠氣體洩漏與化學光譜分析：寬頻紅外線影像監測挑戰

從單點偵測到二維空間氣體雲成影的演進

在現代石化工業、半導體特殊氣體管線與高階化學製程中，揮發性有機化合物 (VOCs) 與有毒氣體的無預警洩漏，不僅構成嚴重的工安威脅，更面臨日益嚴格的環保法規稽查；傳統上廠區多依賴單點式氣體偵測器 (Sniffers)；然而這類接觸式設備受限於風向與擴散路徑，極易產生監測死角。為了在大面積管線中進行非破壞性且非接觸式的快速掃描，光學氣體造影 (OGI) 技術已成為次世代的工業標準，其物理機制是利用特定氣體分子在紅外線頻譜上的吸收特性，將原本肉眼不可見的氣體羽流 (Gas plume)，轉換為與背景環境存在對比差異的熱影像特徵。

然而，不同化學氣體的吸收頻譜分布極廣，例如，多數碳氫化合物 (如甲烷、苯) 的主吸收帶位於中波紅外線 (MWIR, 3-5 µm)，而六氟化硫 (SF6) 或氨氣等特殊氣體則在長波紅外線 (LWIR, 8-12 µm) 具有顯著的吸收特徵，這導致了在實務的光譜分析與廠區檢測中，工程師往往需要同時部署多台針對不同單一波段優化的熱像儀，部分針對已知單一氣體的常規巡檢，特定窄頻的非冷卻 OGI 設備在建置成本上更具優勢；但在文中探討的「未知混合氣體探測」與「高階實驗室光譜分析」範疇內，頻段的侷限性會直接導致漏判，為了在複雜背景中精準剝離出微弱的化學光譜特徵，量測人員必須克服以下三大工程瓶頸。

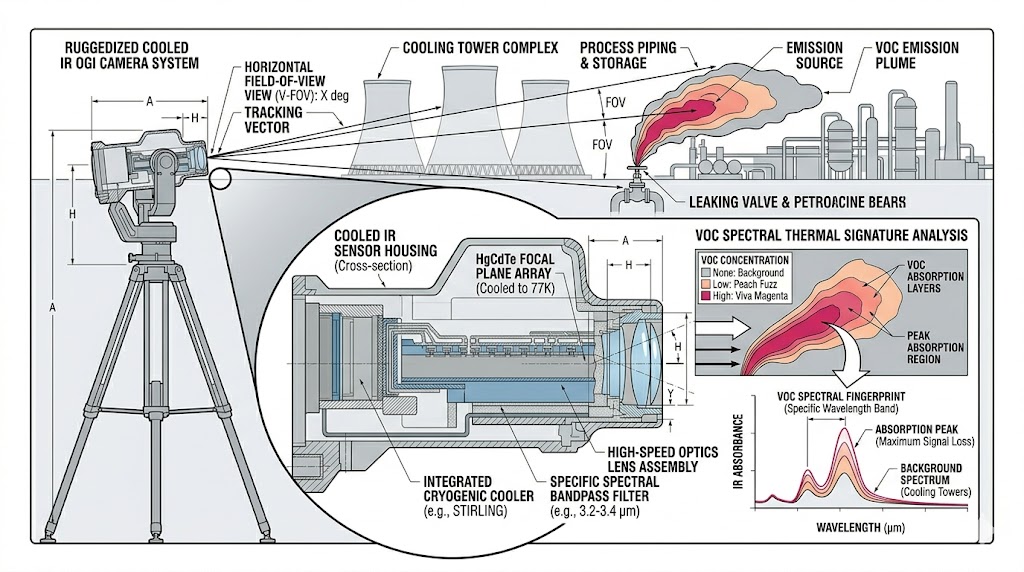

此示意圖說明堅固型冷卻式紅外線光學氣體掃描系統於石化廠之應用，系統利用特定光譜濾光片與碲鎘汞偵測器陣列，精確捕獲與分析 VOC 氣體羽流的多層光譜熱特徵。

現場檢測與光譜量測的「三大工程瓶頸」

單一波段感測材料對多氣體探測的物理盲區

標準的銻化銦 (InSb) 或微測輻射熱計 (Microbolometer) 陣列，通常受限於其原生的能隙物理特性，僅能覆蓋 MWIR 或 LWIR 單一波段，當製程環境中同時存在跨波段的混合化學氣體時，單一相機無法完整擷取所有氣體的吸收光譜，若依賴多台相機進行交疊觀測，不僅大幅增加系統的 SWaP (體積、重量與功耗) 負擔，不同光學路徑產生的空間視差 (Parallax) 更會嚴重破壞氣體雲濃度的空間定量分析演算法。

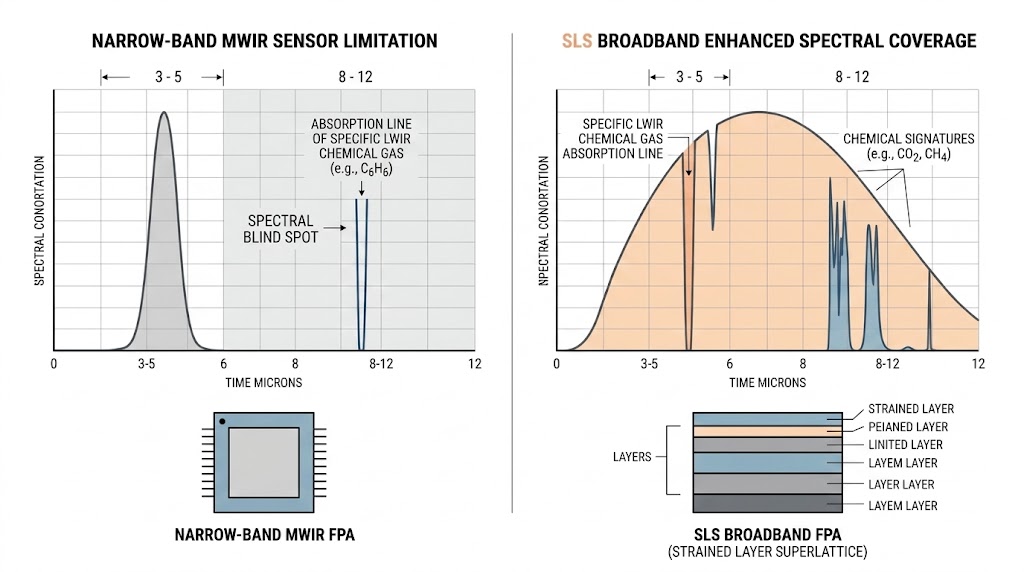

左側中波紅外窄頻陣列在長波區域存在「光譜盲區」，右側「應變層超晶格（SLS）」寬頻陣列，實現單一感測器同時涵蓋中波與長波紅外波段，精確辨識特定化學氣體特徵，解決單一波段感測限制。

外部濾光元件引入的背景輻射與訊雜比 (SNR) 崩壞

為了在寬頻譜中精準辨識特定化學成分，必須使用極窄頻的帶通濾光片 (Bandpass filters)，在雛形開發或實驗室測試中，研究人員常在相機鏡頭外部加裝機械濾光輪；然而將濾光片置於未冷卻的室溫環境中，會使其自身成為一個強烈的熱輻射源 (Background flux)，這種不受控的外部熱雜訊會直接進入光學路徑，大幅抬升系統的雜訊等效溫差 (NEdT) 基準，導致原本就極度微弱的氣體光譜吸收特徵，被儀器本身的環境熱雜訊徹底掩蓋。

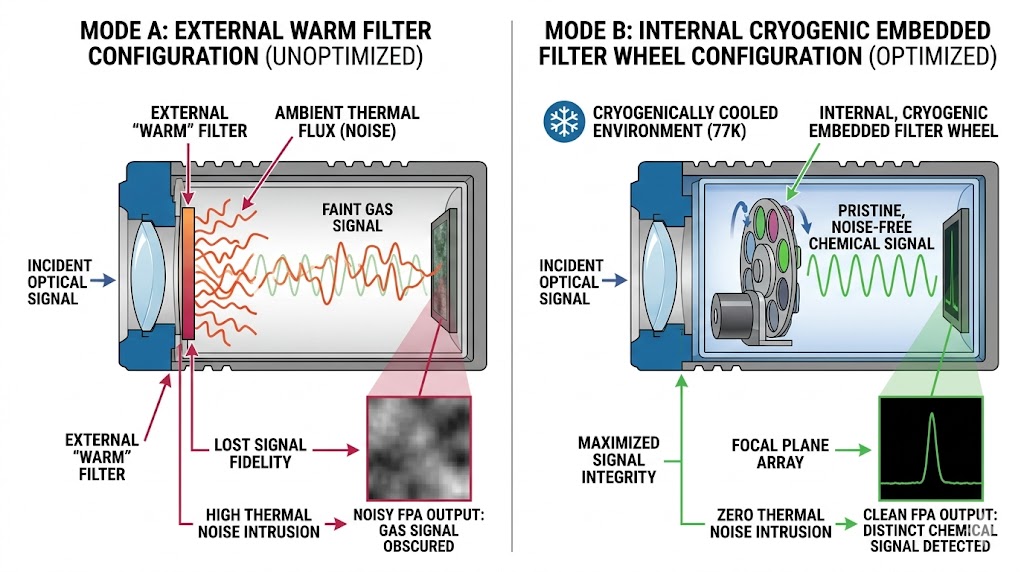

示意圖中對比光學探測器配置：左側外部溫熱濾光片因環境熱通量雜訊，導致微弱氣體訊號受阻；右側內部電動低溫冷濾光輪能有效消除熱雜訊，傳輸純淨無雜訊化學訊號。

極端工業溫差背景下的氣體羽流動態範圍極限

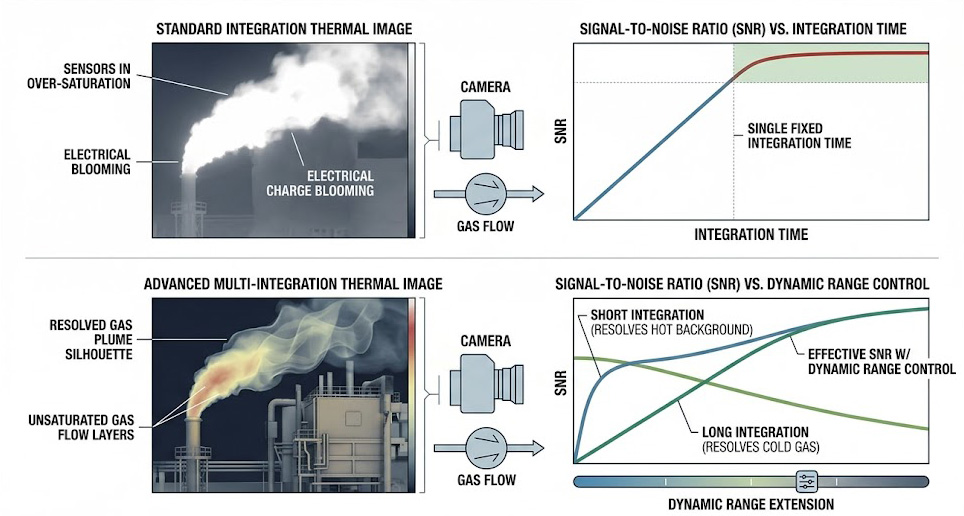

在石化廠區，洩漏的氣體往往漂浮在極端複雜的熱背景之上（如高溫的反應爐槽與低溫的冷卻管線交錯），氣體成像依賴的是氣體與其正後方背景的微小溫差 (Delta T)，若使用固定積分時間的系統，為了看清以冷天空或低溫管線為背景的氣體特徵，感測器極易在高溫爐槽區域發生飽和溢出 (Blooming)，使得該區域的氣體動態完全無法解析，系統難以在單一影格內同時兼顧高熱與低溫背景下的微弱氣體對比。

這張示意圖展示了先進感測器的車載級防護設計，透過強化金屬外殼與內部緩衝結構，可全方位抵禦高頻震動與熱衝擊，有效維持光學元件及冷卻系統的穩定運作。

面對上述嚴苛的化學氣體檢測與多光譜分析挑戰，奧創系統推薦導入 SBIR 基於次世代應變層超晶格 (SLS) 技術的寬頻紅外線光學架構，我們提供的是從跨波段光譜擷取、內建冷卻濾光到動態熱對比優化的「從模擬到驗證的一站式方案 (Turnkey Solution)」；針對高階氣體探測與光譜分析的實務痛點，我們強烈推薦 IRCameras 旗下的 IRC906SLS 寬頻紅外線攝影機。

專為資深測試工程師打造的 IRC906SLS 寬頻紅外線攝影機，採用前瞻 SLS 感測器，光譜響應涵蓋 2.0μm 至 11.25μm，滿框高達 475Hz，結合 <35mK 高靈敏，是進階材料評估與光譜分析的首選。

首先為突破單一波段的物理盲區，IRC906SLS 採用了先進的全數位化應變層超晶格 (SLS) 焦平面陣列，其具備從 2.0 µm 橫跨至 10.5 µm 的超寬頻光譜響應，這項技術突破等同於將中波 (MWIR) 與長波 (LWIR) 兩部高階攝影機完美融合於單一晶片上，徹底消除了雙機觀測的空間視差，協助客戶在單一光學路徑下精準進行目標特徵分析與複雜化學成分探測。

其次，針對外部濾光帶來的雜訊汙染，該系統支援選配嵌入式濾光輪 (Embedded filter wheel)，透過將客製化的窄頻濾光片直接整合於封閉式的製冷環境中，能有效阻絕外部常溫環境的熱輻射干擾，這使得研究人員能在極致純淨的低雜訊基準下，自由切換 MWIR 與 LWIR 區段內特定的化學吸收波長，大幅提升光譜分析的訊噪比與測試靈活性。

最後面對工業現場極端對比的背景環境，IRC900 系列底層數位架構支援高幀率與超短積分時間的靈活調配，並可結合超幀技術 (SuperFraming) 擴展動態範圍，幫助確保在監測高溫製程設備的同時，依然能清晰解析微弱溫差下的氣體擴散邊緣，避免飽和溢出造成的關鍵數據遺失。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的化學氣體探測與光譜量測環境，由於實際的系統配置將高度因應您的氣體種類、光譜吸收帶規範、廠區場地限制及檢測背景熱特性而有所不同；如需深入規劃 IRCameras 寬頻攝影機系統（如 IRC906SLS 及其嵌入式濾光輪模組）的軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的高階光電與光譜分析系統整合經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
