測試標靶物理學：空間頻率尺寸換算與發射反射塗層解析



感測器解析度與物理測試標靶的幾何映射

在評估光電感測器（如前視紅外線 FLIR）的空間解析度極限時，工程師必須利用具備特定「空間頻率」的測試標靶（例如四條線 4-Bar 圖案）來執行最小可解析溫差（MRTD）測試。

空間頻率通常以每毫弧度的週期數（Cycles per milliradian）來表示，它定義了感測器在特定視角內能分辨的線條密度，然而，在實驗室中，測試設備（如目標輪）上安裝的是具備絕對物理尺寸（英吋或毫米）的金屬刻孔板，如何將抽象的「感測器空間頻率」精確轉換為金屬板上「狹縫的物理寬度」，同時確保該標靶在接受黑體熱輻射時不會產生對比度失真，是光學與熱動力學測試的核心挑戰。

幾何尺寸換算邏輯與塗層熱力學的物理差異

在建構光電測試標靶系統時，工程師必須釐清以下兩個層面的物理問題：

空間頻率與標靶實體尺寸的幾何換算邏輯

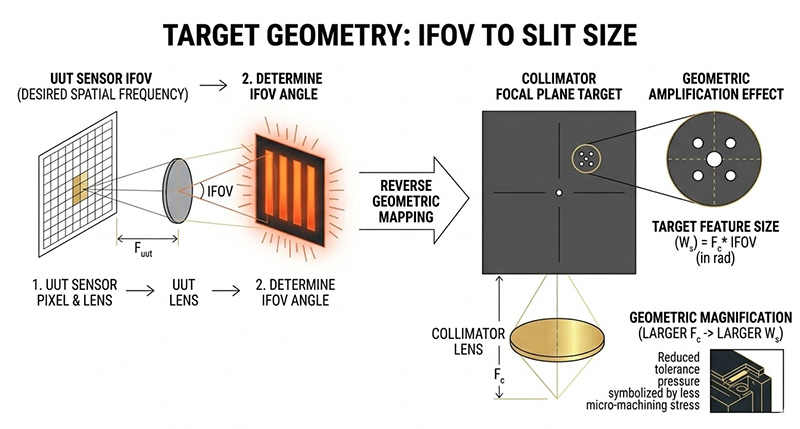

要決定標靶上單一狹縫（或線條）的實體寬度，必須建立感測器像素、待測物透鏡與測試系統準直儀之間的三維幾何映射關係；首先，必須確立感測器的「瞬時視場角（IFOV）」，這可以透過兩種主要物理特徵來推導：第一種是利用感測器的總視場角與陣列像素總數的比例關係；第二種則是直接利用探測器單一像素的微觀尺寸與待測物光學鏡頭的焦距來求得幾何夾角，當確立了待測物所需的空間頻率角度後，接下來必須將此角度反向映射至測試設備，由於測試標靶被放置於準直儀的焦點平面上以模擬無窮遠，因此標靶的實體特徵尺寸，是由「目標空間頻率對應的角張度」與「準直儀的絕對焦距」兩者共同決定的，若準直儀的焦距越長，為了產生相同的空間頻率，標靶上的物理刻孔尺寸就必須成比例放大，這種幾何放大效應有助於降低微觀機械加工的公差壓力。

發射式與反射式塗層的熱物理本質差異

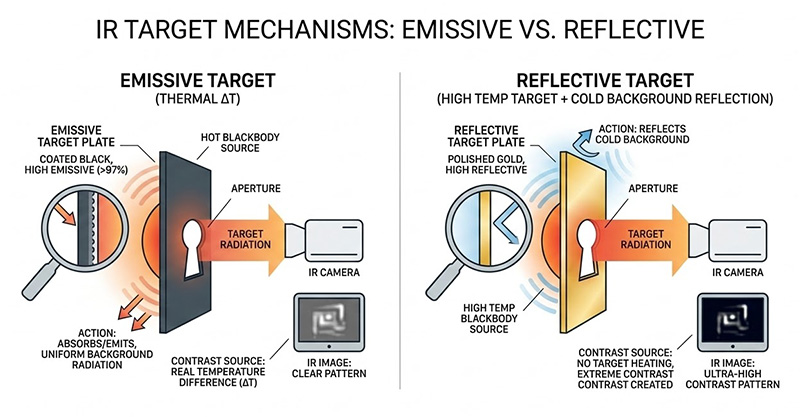

確定了物理尺寸後，標靶表面的熱力學特性將決定測試訊號的純淨度，紅外線標靶在物理運作機制上分為「發射式」與「反射式」兩種截然不同的架構：

• 發射式標靶 (Emissive Targets) 的熱力學機制：
  這是紅外線測試中最常見的標準架構，標靶金屬板表面塗覆了與黑體輻射源相同的高發射率（大於百分之九十七）結構黑塗層，在測試中，這塊金屬板本身吸收並散發熱能，形成一個溫度絕對均勻且熱穩定的「背景輻射」，安裝於標靶後方的精密黑體則提供「目標輻射」，紅外線影像的對比度，純粹建立在標靶自身的物理溫度與後方黑體物理溫度之間的真實溫差（ΔT）上。
• 反射式標靶 (Reflective Targets) 的光學反射機制：
  在某些極端測試（如模擬極高溫的飛彈尾焰）中，若讓發射式標靶極度靠近高溫黑體，標靶金屬會被嚴重烘烤而產生熱漂移，破壞溫差基準，此時需採用反射式標靶。 反射式標靶表面經過拋光，並鍍上高反射率的金屬（如鍍金），從熱物理角度來看，這塊標靶本身「不發射」任何有意義的自身熱輻射，相反地，它像一面鏡子，反射來自實驗室環境或另一個低溫參考黑體的背景能量，透過反射冷背景，結合後方高溫黑體穿透刻孔的輻射，系統能在不加熱標靶本體的前提下，創造出極高對比度的紅外線熱特徵。



標靶選型的系統化評估指標

總結上述物理特性，光電測試實驗室在訂製標靶時應遵循嚴謹的評估指標，首先，必須掌握待測物的 IFOV 與準直儀焦距，以換算出避免觸發邊緣混疊（Aliasing）的最佳物理孔徑尺寸；其次，針對常規的 MRTD 與 MTF 測試，應優先選用熱穩定性高的發射式塗層；若測試涉及極端高溫差或需要模擬複雜的多重熱特徵（如結合冷空背景與高溫目標），則應導入反射式或複合式塗層技術，以確保背景雜訊被有效抑制。

客觀量化的標靶配置與計算資源

針對嚴苛的軍規（如 MIL-STD-1859）與高階感測器解析度測試需求，奧創系統推薦導入 SBIR 所製造的 高精度光電量測目標板，SBIR 不僅提供極限加工公差的實體標靶，更為測試工程師提供完整的尺寸推導與塗層選型支援。

SBIR 提供高精度可見光與紅外線/FLIR光電量測目標板，涵蓋 MRTD、MTF、對焦、失真等多種測試應用，符合 MIL-STD 標準，支援發射式、反射式與客製化設計，滿足嚴苛量測需求。

標靶尺寸計算工具 (Target Calculators)

為了協助工程師精確將空間頻率轉換為物理尺寸，SBIR 提供了多項實用的工程計算資源，針對瞬時視場角 (IFOV) 的推導，SBIR 支援兩種標準計算模式：

• 方法一： 使用者輸入相機的總視場角 (FOV) 與單一軸向 (X 或 Y) 的像素總數。
• 方法二： 使用者輸入探測器的單一像素尺寸 (以微米為單位) 與相機的焦距 (以毫米為單位)，藉由上述數據，結合 SBIR 專屬的四條線 (4-Bar) 寬度計算機與針孔直徑計算機，工程師可直接輸入其測試系統中 STC 系列準直儀的焦距，系統將客觀推導出最適合該感測器的標靶實體加工尺寸，確保測試頻率完全吻合感測器的奈奎斯特 (Nyquist) 極限。

▏Four-Bar Width Calculator
▏Four-Bar Target Calculator
▏Pinhole Target Diameter Calculator
▏Ranging Calculator for Non-Infinity Focus Adjustable Collimator Systems (Excel file)
▏IFOV Calculators

發射式與反射式塗層配置

SBIR 提供全面的表面塗層選項，以對應不同的熱物理應用：

• 發射式目標板 (Emissive Targets)：
  表面塗覆高發射率結構黑塗層，為業界標準，其設計目的在提供高熱穩定性的均勻背景，搭配黑體精確控制 ΔT，是 14000Z 系列紅外線目標投影機 的標準配置。
• 反射式目標板 (Reflective Targets)：
  表面經過拋光並鍍以高反射率金屬，標靶自身不發射輻射，而是反射來自高發射率參考源的能量，有效避免高溫差環境下的標靶熱累積。

發射式與反射式目標板（Emissive & Reflective）

• 三溫度目標板 (Three-Temperature Targets)：
  將發射式與反射式塗層整合於單一基板上，當與 SBIR 目標投影機搭配使用時，可在同一時間呈現三種不同的輻射值，專門用於模擬複雜的車輛熱特徵或飛彈尾焰。

結合發射與反射塗層，可同時顯示三種輻射值；應用於飛彈尾焰或載具模擬

幾何邊緣與公差極限

無論採用何種塗層，SBIR 標靶 皆具備極嚴苛的機械公差，對於尺寸小於 0.0030 英吋的微細特徵，其加工公差可控制在正負 0.0002 英吋以內，配合 300 系列目標輪 的微調機構，可消除感測器數位取樣時的邊緣混疊 (Edge Aliasing)，確保 MTF 數據的傅立葉轉換具備絕對的公信力。

SBIR 提供高精度可見光與紅外線/FLIR光電量測目標板，涵蓋 MRTD、MTF、對焦、失真等多種測試應用，符合 MIL-STD 標準，支援發射式、反射式與客製化設計，滿足嚴苛量測需求。


SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

若需進一步計算您感測器專屬的 IFOV 特徵尺寸，或評估特殊測試情境下的塗層選擇，歡迎聯繫奧創系統技術團隊，我們將為您的測試平台提供精確的標靶規格規劃與客製化建議。
