光電測試標靶選型指南：幾何圖案應用與物理特性解析



光學訊號的量化基準與幾何圖案之必要性

在評估前視紅外線（FLIR）或可見光相機的系統效能時，工程師無法僅憑肉眼觀測自然景物來斷定設備的解析度極限，測試系統必須將連續的光學現實，轉換為具備已知空間頻率、精確尺寸與絕對對比度的「幾何物理圖案」，這些圖案即為「測試標靶（Targets）」。

不同的幾何形狀對應著光電系統中截然不同的效能指標，透過觀測特定圖案的邊緣模糊程度、訊號衰減比例或幾何扭曲，演算法與測試人員才能客觀推導出感測器的調變轉換函數（MTF）、熱靈敏度以及視軸偏差，依照量測目的的物理本質，測試標靶的應用可嚴格劃分為以下四大類別。

各類測試標靶的工程應用與訊號分析邏輯

空間解析度與熱靈敏度評估：四條線標靶 (Four-Bar Targets)

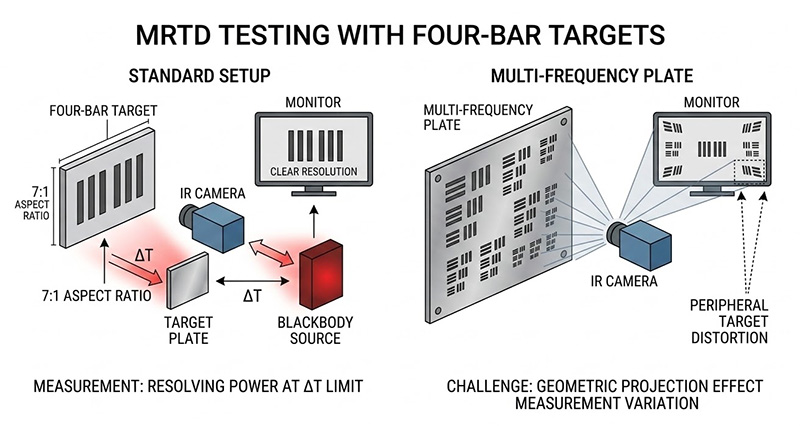

評估熱影像系統綜合效能的核心指標為「最小可解析溫差（MRTD）」，執行此測試的標準幾何圖案為長寬比為七比一的「四條線（4-Bar）」標靶，工程師藉由改變黑體與標靶之間的微小溫差，找出觀測者剛好能分辨出這四條獨立線條的極限溫度點；為了加速量測流程，亦可採用「多重四條線目標板」，將不同空間頻率的 4-Bar 圖案蝕刻於同一塊基板上，這種設計雖可一次測試多個頻率，但處於視場邊緣的圖案會受到幾何投影效應的影響，可能產生量測變異。

光學傳遞與頻率響應分析：邊緣/狹縫標靶 (Edge/Slit Targets)

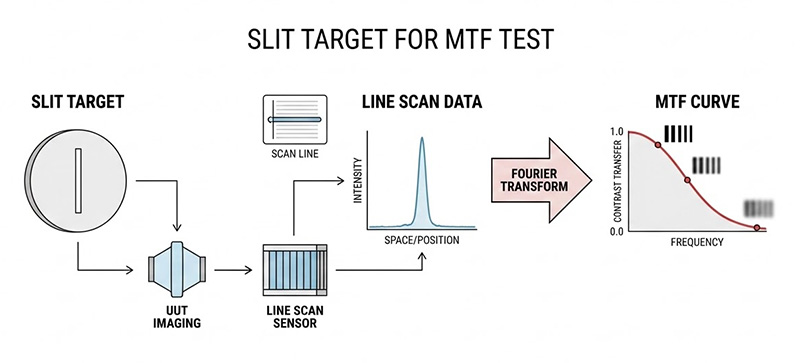

調變轉換函數（MTF）是描述系統如何傳遞空間對比度的絕對指標，在此測試中，通常採用狹縫或邊緣圖案，待測物（UUT）會對準狹縫進行成像，系統擷取穿過狹縫的一條影像掃描線，並對該影像數據執行傅立葉轉換，經由有限狹縫寬度的數學修正後，即可求得 MTF 曲線。此外，藉由改變狹縫寬度並記錄輸出訊號，工程師可建立狹縫響應函數（SRF），進而精確推導出感測器的瞬時視場角（IFOV），若是進行低頻響應、訊號轉換函數（SiTF）或振鈴效應測試，則會採用較大面積的「窗口目標板（Window Targets）」。

幾何對位與空間畸變：針孔與陣列標靶 (Pinhole & Distortion Targets)

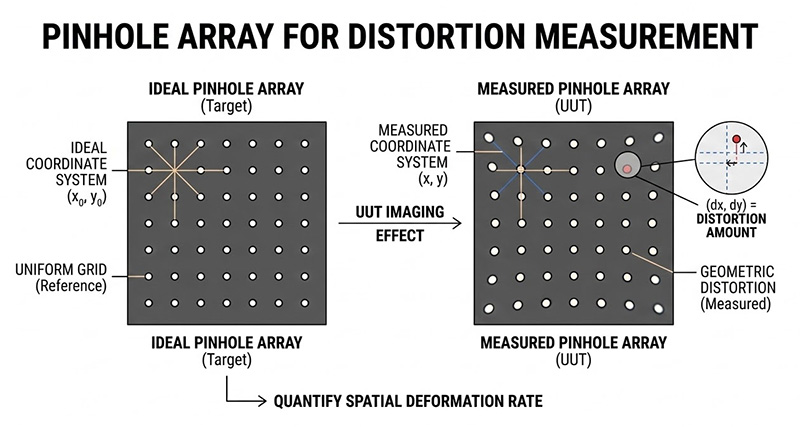

在多感測器系統的視軸校準（Boresight）或光路對齊中，「針孔目標板（Pinhole）」是最基礎的點光源參考基準，結合十字線的準直標靶，能協助工程師快速確立光學中心，當需要評估鏡頭邊緣的幾何變形（Distortion）時，系統會採用規則排列的針孔陣列標靶，透過比對待測物顯示器上的標記座標與理想的線性陣列座標，即可量化光學系統的空間畸變率；此外，交錯目標板（Interlace Targets）則透過斜線圖案，用於檢測交錯掃描反射鏡的機械調整不良或識別感測器陣列中的損壞通道。

演算法驗證與複雜背景模擬：特殊構型標靶

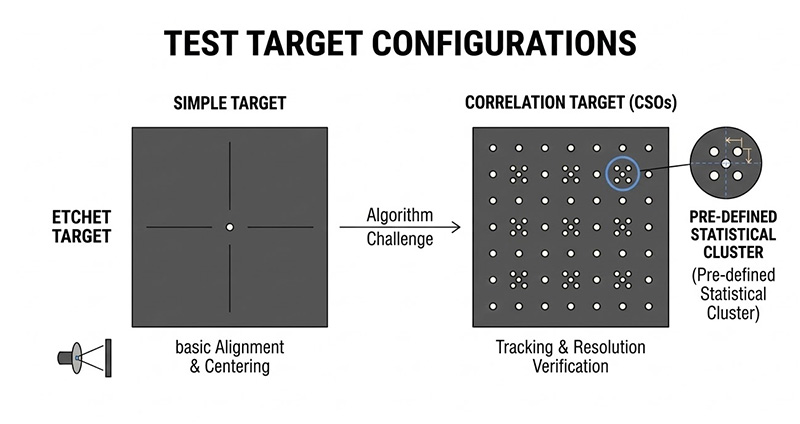

現代光電系統高度依賴後端影像處理演算法，為了測試演算法的運算速度，工程師會使用「阿賓頓目標板（Abingdon）」，要求系統在限定時間內找出十字圖樣的幾何中軸線，針對紅外線搜索與追蹤（IRST）系統，則採用「標準相關性目標板（Correlation Targets）」，這類標靶具備統計學上預先定義的特徵數量與尺寸，專門用於模擬密集分佈的目標（CSOs），以驗證追蹤演算法的解析能力。

標靶物理製造與光學安裝之限制

要讓上述標靶發揮作用，其物理加工精度與塗層特性必須超越待測物的感測極限，若標靶邊緣存在微米級的加工毛刺，將直接導致 MTF 數據高頻端的異常衰減，同時，標靶若無法在測試治具中進行微角度旋轉，感測器的像素網格將與標靶邊緣產生幾何干涉，引發嚴重的「邊緣混疊（Edge Aliasing）」現象。

客觀量化的微觀物理與塗層架構

針對嚴格的軍規（如 MIL-STD-1859）與高階實驗室測試需求，奧創系統推薦採用 SBIR 所製造的 可見光與紅外線光電量測目標板，SBIR 運用光蝕刻、電鑄、雷射切割等先進製程，確保標靶的幾何邊緣與尺寸公差達到極致水準。

SBIR 提供高精度可見光與紅外線/FLIR光電量測目標板，涵蓋 MRTD、MTF、對焦、失真等多種測試應用，符合 MIL-STD 標準，支援發射式、反射式與客製化設計，滿足嚴苛量測需求。

極限加工公差與表面塗層技術

為確保高空間頻率測試的公信力，SBIR 標靶具備嚴苛的尺寸容許誤差：對於小於 0.0030 英吋的微細特徵，其公差控制在 ± 0.0002 英吋以內。 在熱物理特性上，系統提供兩種核心塗層配置：

• 發射式目標板 (Emissive Targets)：
  為業界標準，表面塗覆與黑體相同的高發射率結構黑塗層，提供極高熱穩定性與均勻背景，黑體與標靶的溫差直接形成紅外對比。
• 反射式目標板 (Reflective Targets)：
  表面經過拋光並鍍上高反射率金屬（如鍍金），標靶自身不發射熱輻射，而是反射來自高發射率參考源的能量以建立成像對比；此外，亦提供結合發射與反射塗層的「三溫度目標板」，用於模擬複雜的飛彈尾焰特徵。

發射式與反射式目標板（Emissive & Reflective）

安裝機制與邊緣混疊 (Edge Aliasing) 消除

針對光學平台的機械整合，標靶分為單片式與旋轉輪式兩種：

• 單片式 (Discrete Targets)：
  直接安裝於黑體目標支撐板，支援 90 度增量旋轉，便於執行水平與垂直的 MRTD/MTF 測試。
• 旋轉輪目標板 (Wheel Targets)：
  專為 SBIR 目標輪設計，嵌入於對位孔中，其關鍵優勢在於可透過掛鉤扳手微調標靶的旋轉角度，精確對齊待測物的像素方向，徹底消除數位取樣產生的邊緣混疊干擾，標靶與安裝座上皆配備 0 度、45 度與 90 度的絕對對位標記。

靜態距離模擬技術 (Range Simulation)

在無法改變實體光學路徑的環境下，SBIR 提供特殊的距離模擬加工技術，透過將目標圖案的物理平面設計於準直儀的「無限對焦面之外」，使輸出的光束產生精確計算的微發散角，藉此在光學上模擬位於特定距離的目標，此技術免除了更換標靶時重新對焦的時間，為雷射或測距系統提供了高重複性且具成本效益的距離測試手段。

若需針對特定感測器（如 IFOV 或 Nyquist 頻率）計算專屬的標靶特徵尺寸，或需要依據您的客製化圖稿（如灰階或情境目標）進行特殊加工，歡迎聯繫奧創系統技術團隊，我們將為您的測試平台提供精確的標靶規格規劃。
