高效率驗證 4G/5G 次世代 eCall 系統，確保緊急通訊穩定可靠
在可控的實驗室環境中，執行端對端一致性測試，精準模擬真實網路與衛星情境
eCall 是一種車用系統，其設計用於在發生嚴重事故時，自動撥打歐洲的緊急電話號碼 112，當前的 eCall 系統主要運作於 2G GSM 或 3G UMTS 網路，然而這些網路在未來幾年內將於歐洲被 4G LTE 與 5G NR 網路所取代，此一轉變也將影響 112 緊急呼叫的運作方式，未來將由 IP 多媒體子系統（IMS, IP Multimedia Subsystem）緊急呼叫所取代，並以 IMS 作為技術基礎。
為了確保車輛中的次世代 eCall（NG eCall）系統能夠正常運作並符合規範，汽車製造商必須遵循如 CEN、ETSI、UN 和 Euro NCAP 等組織所制定的法規與標準，其中，符合技術規範 CEN/TS 17240 對於 NG eCall 系統是必要的，此規範內容包含測試最低資料集（MSD, Minimum Set of Data）的正確傳輸、定位精準度以及在緊急通話期間不中斷的語音通訊能力。
製造商必須在將 NG eCall 整合至車輛的開發初期，即採取全面的方法，以確保其符合所有相關法規和標準，然而，僅透過在真實世界的行動網路和衛星環境中進行現場測試，來驗證 NG eCall 系統的一致性並為未來車輛預作準備，不僅耗時、成本高昂且充滿挑戰，這對於涉及核心網路一部分的 IMS 相關測試尤其如此，因為在這樣的真實環境中，測試結果可能難以取得且不具可重複性，相較之下，採用經過認證的測試解決方案，能夠在一個可重複的測試環境中，對系統的各個層面進行徹底測試，從而避免專案延遲和成本增加，這些測試解決方案可以確認 NG eCall 模組的可靠性、安全性與有效性，並確保其滿足必要的法規要求。
Rohde & Schwarz 解決方案
Rohde & Schwarz 提供一套專為 NG eCall 模組設計的測試系統。
此系統建立於：
- R&S®CMX500 無線通訊測試儀
- R&S®SMBV100B 向量訊號產生器（作為 GNSS 模擬器）
- R&S®CMX-KA098 全方位 eCall 驗證軟體
R&S®CMX-KA098 軟體可模擬具備 NG eCall 功能的緊急救援應答中心（PSAP, Public Safety Answering Point），並控制 R&S®CMX500，由其模擬一個 4G LTE 或 5G NR 的蜂巢式網路，其中也包括必要的 IMS 基礎設施。

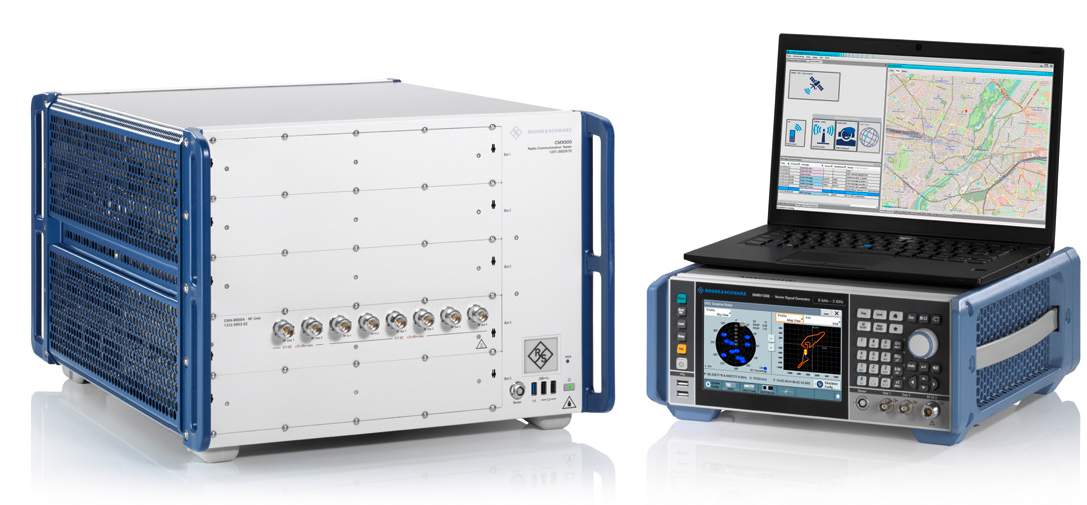

圖一、NG eCall 端對端一致性測試設定，包含 R&S®CMX500 無線通訊測試儀、R&S®SMBV100B 向量訊號產生器（作為 GNSS 模擬器）以及 R&S®CMX-KA098 全方位 eCall 驗證軟體
此設定可在您的實驗室中進行全面管理，用以驗證車載資通訊系統（IVS, In-Vehicle System）是否能夠：
- 透過 4G 或 5G 觸發 NG eCall
- 選擇正確的網路
- 取得其 GNSS 定位
- 傳送包含 GNSS 位置的精確 MSD
- 透過 VoLTE（Voice over LTE） 或 VoNR（Voice over NR） 與 PSAP 建立語音連接
接收到的 MSD 資料可以原始格式和解碼後格式呈現，顯示所有傳輸的數值，包括如位置資訊等強制性欄位，由於此測試在模擬環境中進行，完全獨立於真實世界的行動網路，因此可以無風險地撥打真實的 112 電話進行測試。
圖二、驗證車載資通訊系統（IVS）中次世代 eCall 功能的基本設定
R&S®SMBV100B 可作為 GNSS 訊號產生器，根據 IVS 的 MSD 進行定位精準度量測，該機種同時也提供精確的 GNSS 接收器效能測試。
為了簡化 NG eCall 測試，您可以使用 R&S®CMWrun 序列軟體工具，該工具提供現成可用的測試序列，可依照相關標準執行端對端的一致性測試。
- R&S®CMX-KF671B 選項可根據 CEN/TS 17240 標準測試 NG eCall 的一致性
- R&S®SMBV-KT361 套件可搭配 R&S®CMWrun 自動化 GNSS 接收器測試
其使用者友善的介面讓您可以選擇和組合所需的測試序列，且軟體會自動遠端設定測試儀器和 PSAP，它會執行所選的測試，並產生一份完整的測試報告，其中包含每個測試案例的通過／失敗指示。

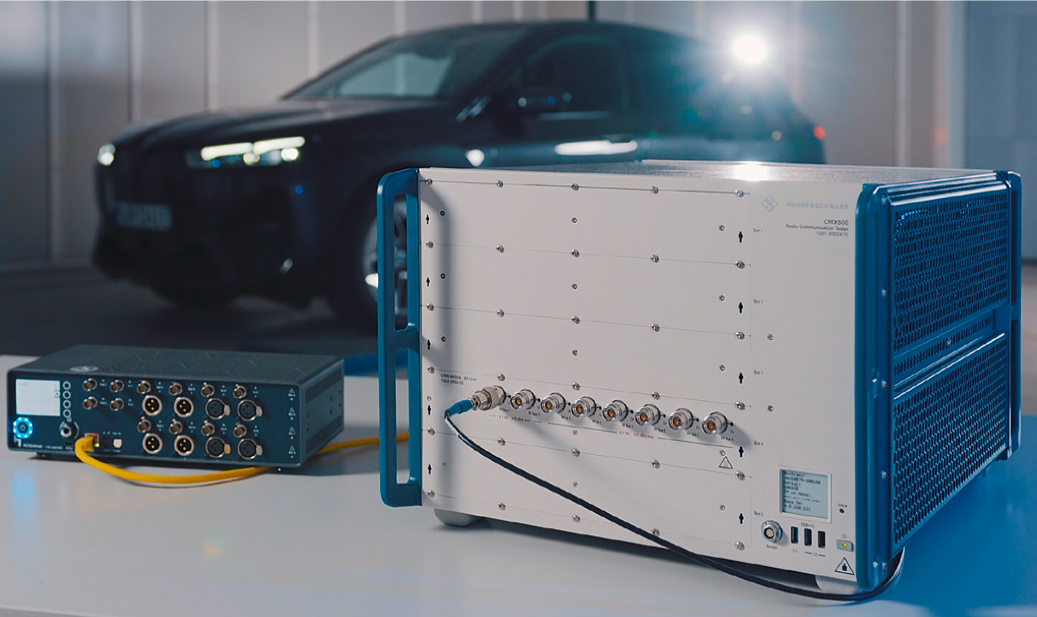

為達到最佳的 eCall 語音品質，汽車製造商可以透過整合 HEAD acoustics labCORE 模組化硬體平台來強化其測試系統，專門用於語音和音訊品質的測試，R&S®CMX500 負責模擬一個可控的 4G 或 5G 行動網路，並與 HEAD acoustics labCORE 及 ACQUA 軟體協同運作，實現高精準度的語音品質分析，使用 ACQUA 量測與分析軟體，您可以量測音訊延遲和語音品質，確保在緊急情況下，eCall 及車輛中其他語音應用的通訊可靠性與最佳語音品質。
圖三、eCall 語音品質測試設定
此測試系統以 R&S®CMX500 無線通訊測試儀和 R&S®SMBV100B GNSS 模擬器為基礎，可以獨立測試 NG eCall 模組，測試內容包含 GNSS 效能量測和自動化一致性測試，而 R&S®CMWrun 序列軟體工具則透過提供現成可用的測試序列和完整的測試報告，簡化了 NG eCall 的測試流程，為實現最佳的 eCall 語音品質，汽車製造商可以將測試系統擴展，加入 HEAD acoustics labCORE 以進行高精準度的語音品質分析，這個完整的流程確保了在緊急情況下，eCall 及車輛中其他語音應用的通訊可靠性與最佳語音品質。
這些測試解決方案可以確認 NG eCall 模組滿足必要的法規要求。
焦點產品
CMX500 5G 單機訊令測試儀
次世代行動無線電測試
CMX500 無線通訊測試儀是一款具備未來擴充性的 5G NR 測試解決方案，搭載一個直觀且靈活的網頁式使用者介面 R&S®CMsquares，無論是手動互動操作還是自動化序列控制的測試協定，R&S®CMsquares 都是一個理想的軟體解決方案，其獨特的模組涵蓋了所有訊令應用的使用情境，範圍從研發設計階段到端對端的應用測試、生產以及一致性測試，針對所有 5G NR 測試設備的單一平台策略，為 5G 裝置生產的所有階段中的訊令與非訊令測試，實現了一個統一的測試環境。
關鍵特點
- 單一儀器即可涵蓋 LTE、5G FR1 頻率範圍高達 8 GHz 以及 FR2 毫米波頻率範圍高達 50 GHz
- 支援 5G 獨立組網（SA）模式與非獨立組網（NSA）模式
- 支援 WLAN 訊令測試，可測試無線終端（Station）與無線基地台（Access Point），最高支援至 IEEE802.11be (Wi-Fi 7)
- 單一儀器同時支援蜂巢式與非蜂巢式的訊令與非訊令測試
- 搭載網頁式 CMsquares 使用者介面，適用於射頻、功能、應用與協定測試

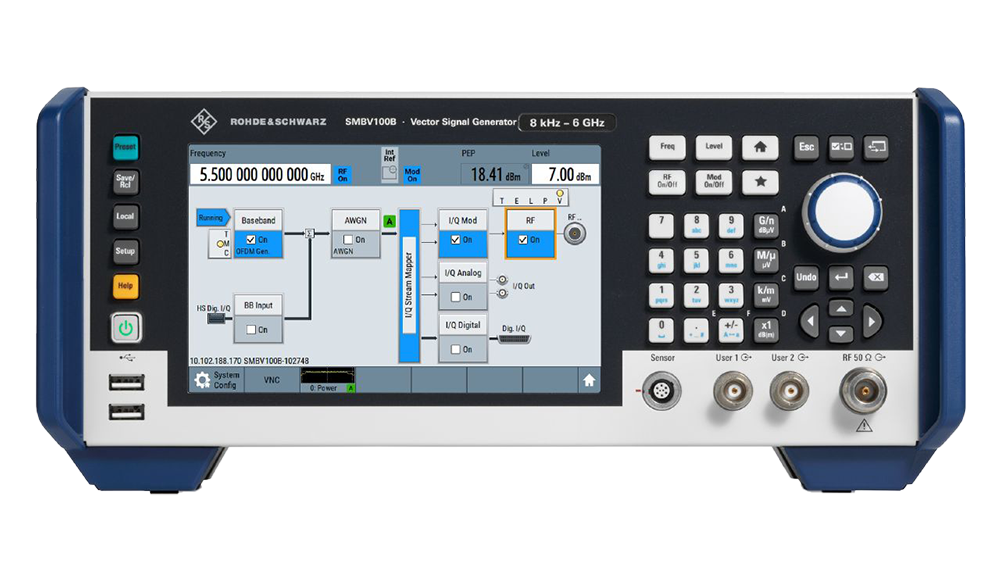

R&S®SMBV100B 向量訊號產生器
行動通訊、GNSS 與其他應用的理想選擇
最先進的 R&S®SMBV100B 向量訊號產生器為同級產品樹立了標竿，其具備超高輸出功率、全校準的寬頻訊號產生能力以及直觀的觸控螢幕操作，使 R&S®SMBV100B 成為各種應用的理想選擇；SMBV100B 始終與最新的主要數位通訊標準保持同步，例如 5G NR、LTE 和 WLAN，使其成為接收器和元件特性分析的首選測試解決方案。
R&S®SMBV100B 擁有多種 GNSS 選項，可將儀器轉變為一個可靠且功能齊全的 GNSS 模擬器，其先進的模擬功能可以在受控條件下，運行逼真且複雜，但同時又可重複的 GNSS 情境。
關鍵特點
- 頻率範圍從 8 kHz 至 3 GHz 或 6 GHz
- 超高輸出功率，最高可達 +33 dBm
- 1 GHz 調變頻寬，具備完美的精準度
- 可產生所有主要數位通訊標準的訊號，包含 5G NR、LTE 及 WLAN
- GNSS 模擬器支援 GPS、Glonass、Galileo、BeiDou 和 QZSS/SBAS

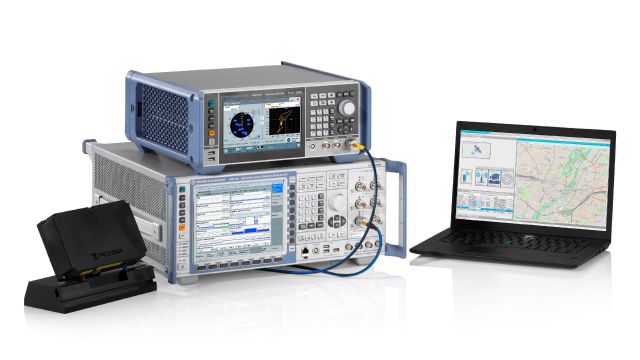

R&S®CMW-KA09x
符合標準的車用 eCall 系統測試
確保您的 eCall 系統具備 100% 的可靠性，並能迅速發送警報，以建立一個能拯救生命的快速救援鏈，該機種可簡化並加速您的 eCall 或次世代 eCall（NGeCall）系統的開發與驗證流程。

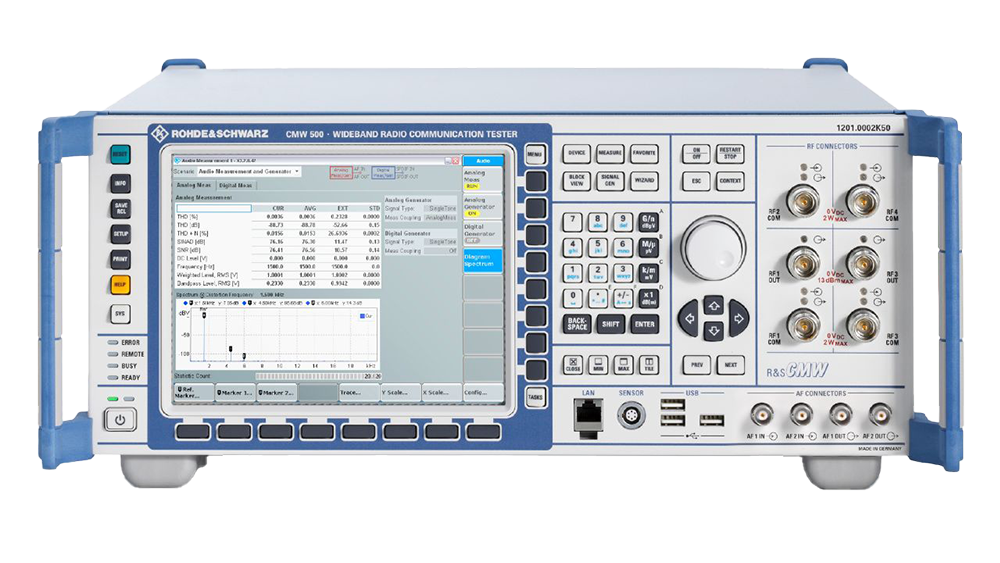

R&S®CMW500 搭配 R&S®CMW-KA094/KA095 PSAP eCall 選項，以及 R&S®CMX500 搭配 R&S®CMW-KA098，為您的 eCall、NGeCall 和 ERA-GLONASS 模組提供了一個強大的解決方案，可用於功能性測試、符合標準的一致性測試以及效能測試，R&S®CMX-KA098 作為次世代 eCall 的擴充功能，讓您能測試未來以 IMS 為基礎的 4G 和 5G eCall 系統，此系統能在實驗室環境中完成所有測試，節省時間、降低成本並將現場測試的需求降至最低。
關鍵特點
- 為歐盟 eCall 和 ERA-GLONASS 提供符合標準的一致性測試
- 可透過 R&S®CMX500 擴充，支援次世代 eCall over 4G 和 5G
- 透過 R&S®CMWrun 測試序列器，為常見的 eCall 標準提供自動化測試腳本，其中包含待測物（DUT）自動化（內含範例測試計畫）
- eCall PSAP 獲得 CETECOM 認證
