次世代光電尋標器融合驗證：多光譜與雷射測試挑戰

從單一波段到多光譜感測融合的物理跨度

在現代戰場與高階安防監控中，結合紅外線 (IR)、可見光/近紅外線 (VIS/NIR) 與雷射標定的「感測器融合 (Sensor Fusion)」系統已成為標準配備，這類多光譜架構能有效減少操作者的「刺激過載 (Stimulus overload)」，並在惡劣天候與複雜光照下提供無死角的目標辨識能力。

然而當研發團隊試圖在實驗室中評估這些具備混合訊號 (Mixed-signal) 擷取能力的先進光電酬載時，傳統的單一波段測試設備便顯得捉襟見肘，為了驗證系統在真實環境中的同步反應，測試環境必須能同時提供精準的熱輻射、星光級的微弱可見光，以及高能量的雷射脈衝；有些觀點認為針對不同波段分開進行獨立測試，在設備建置成本與難度上較低；但在本文中所討論的「感測器融合演算法驗證」範疇內，非同步的測試將導致資料庫無法正確對齊，使得機器視覺無法建立準確的目標特徵關聯，為了建構具備科學保真度的多光譜測試基準，光電量測人員在實務上必須克服以下三大工程壁壘。

.

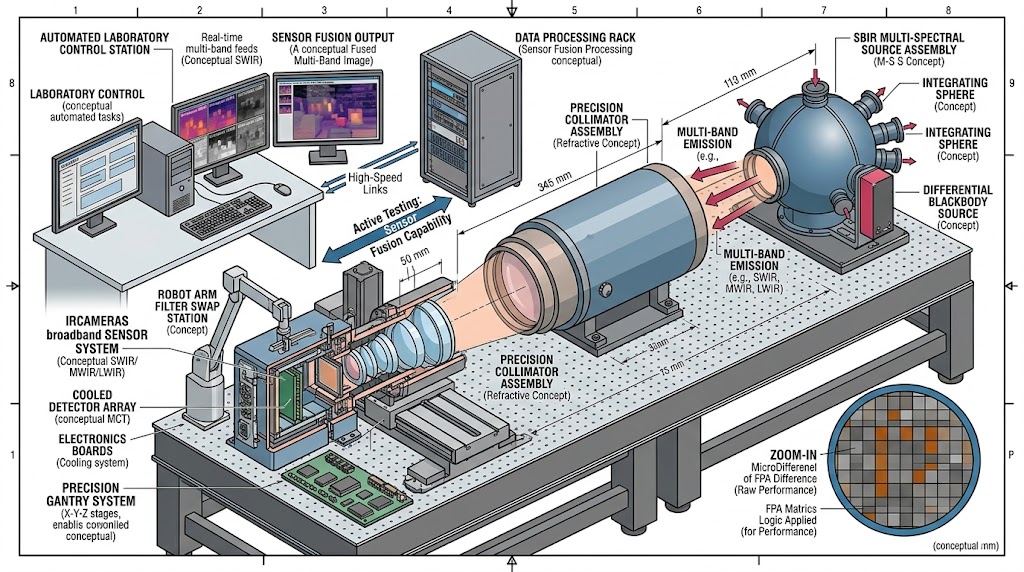

SBIR 多光譜光源與積分球經準直儀投射，IRCAMERAS 寬頻感測器於精密龍門系統上進行自動化測試，控制站進行即時多波段回饋與概念性感測器融合輸出，並放大展示 FPA 微小差異。

多光譜測試實務上的「三大工程壁壘」

多波段空間對位 (Boresight) 與時間同步的視差誤差

在評估融合系統時，熱影像、微光夜視與雷射測距儀的光軸必須達到次毫弧度 (Sub-mrad) 的精準對齊；傳統測試方法若依賴分離的平行光管與多個獨立的目標產生器，極易因光學路徑差異產生嚴重的空間視差 (Parallax)，此外若測試設備缺乏硬體底層的微秒級同步觸發機制，可見光與紅外線影像在時間軸上將產生交疊遲滯，直接破壞融合演算法的邊緣特徵擷取。

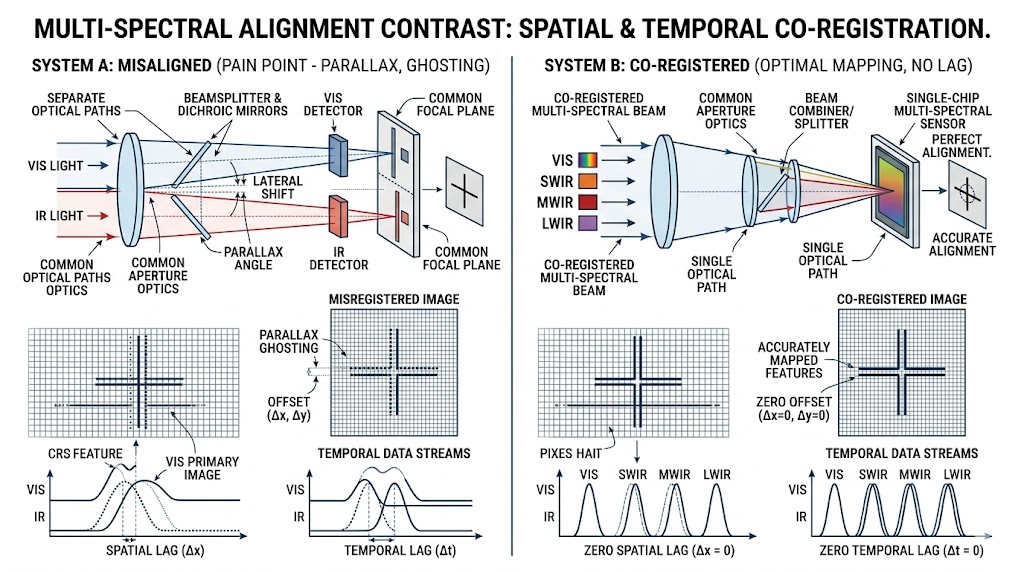

示意圖呈現多光譜對位系統在空間與時間註冊上的對比，左圖非對位系統因分立光路造成影像對位錯誤出現視差重影與空間時間延遲，右圖註冊同位系統利用單晶片多光譜感測器和單一光路，達成空間零延遲與時間零延遲，精確映射目標特徵。

從星光到日光的極端照度模擬與動態範圍極限

可見光與微光夜視系統 (LLTV) 必須涵蓋從明亮日光到無月夜空的極端動態範圍，其跨度高達七個數量級以上，在不依賴外部衰減濾光片的前提下，要以單一光源精準模擬並維持極低照度（低至星光等級）的穩定輸出，對傳統光源控制是一大挑戰，若光源的線性度不足，或光譜輸出不均勻，將導致測試系統產生光子雜訊，汙染微光感測器的最低可鑑別對比度測試。

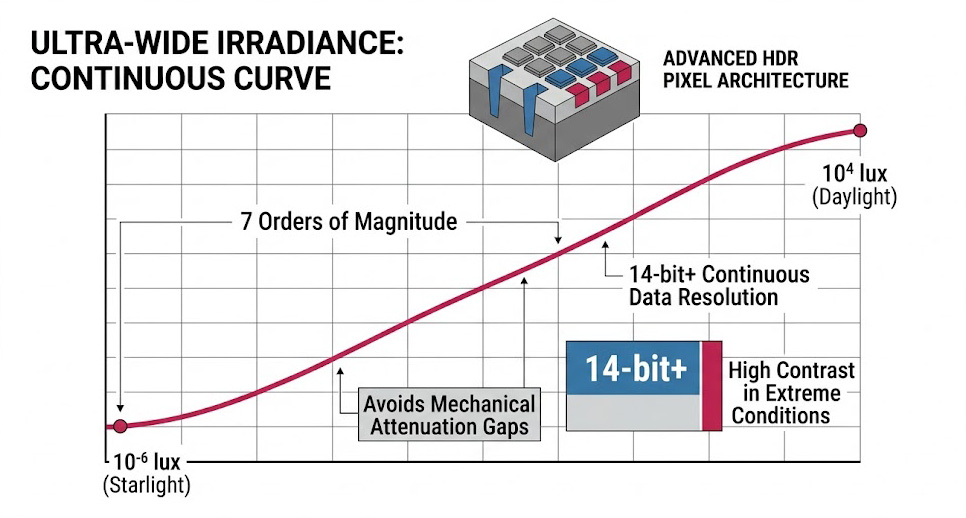

此為先進 HDR 像素架構示意圖，實現從星光級（10^-6 lux）到日光級（10^4 lux）的超廣連續照度偵測，避免機械衰減缺口，提供 14 位元以上連續數據解析度，在極端光照下具有高對比度。

高能雷射光斑與微弱熱背景的飽和溢出 (Blooming)

在驗證雷射標定與紅外線尋標器的交互作用時，感測器必須在同一個視角內捕捉背景的微弱熱梯度與高能量密度的雷射光斑，若作為參考基準的高階攝影機缺乏足夠的像素井容與抗溢出架構，雷射光斑的高能光子會瞬間填滿像素並向外溢出 (Blooming)，引發嚴重的電子串擾 (Crosstalk)，這種光學偽影會徹底抹除雷射光束邊緣的真實輪廓，導致雷射發散角與能量分佈的量測數據完全失效。

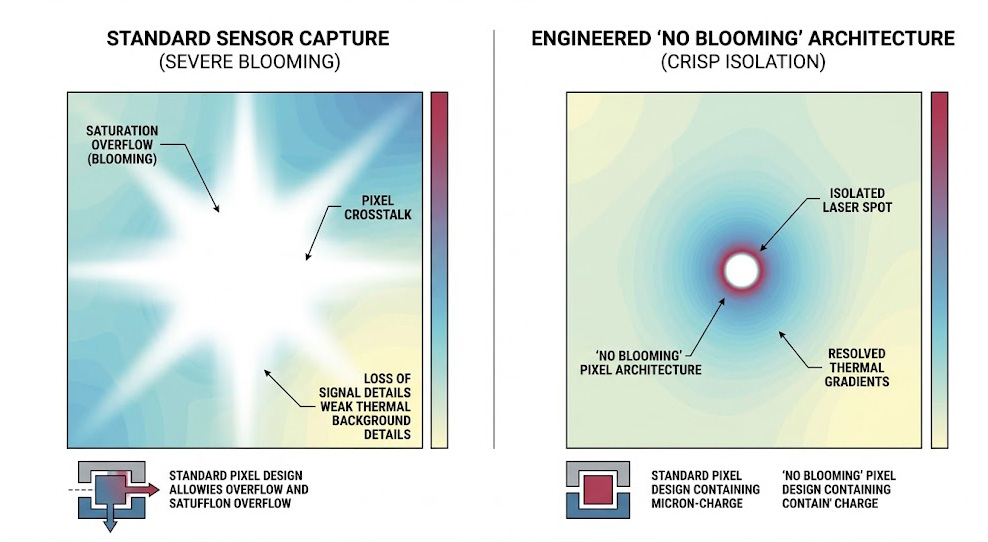

標準感測器與工程化「無暈光」像素架構之對比：標準感測器飽和溢出與串擾嚴重，導致熱背景細節遺失，無暈光像素架構則能隔離強光，成功解析周圍熱梯度。

突破融合驗證極限的光電架構

面對上述嚴苛的多光譜測試與感測器融合驗證，奧創系統建議導入以 IRCameras 高階數位紅外線攝影機為主 以及 SBIR 多光譜測試模組與自動化軟體 的高階驗證架構，我們提供的是從寬頻影像擷取、無光暈硬體處理到多波段光源同步的「從模擬到驗證的一站式方案 (Turnkey Solution)」，針對感測器融合測試的實務痛點，我們的核心配置建議如下：

首先，作為實驗室內的「黃金量測基準」，我們強烈 IRCameras 旗下的 IRC906SLS 寬頻紅外線攝影機 與 IRC900-SWIR 短波系列；IRC906SLS 憑藉其先進的應變層超晶格 (SLS) 技術，能以單一感測器涵蓋 2.0 µm 至 10.5 µm 的超廣波段，徹底消除跨波段量測時的光學視差；而在面對高能雷射測試時，IRCameras 卓越的像素抗溢出設計能確保「零電子串擾與零光暈 (No blooming)」，在捕捉強烈雷射光斑的同時，完美解析周圍的微細熱背景。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

其次為提供精準的多光譜激發源，我們推薦整合 SBIR 的多光譜測試系統 (Multi-Spectral Source, MSS)，該系統創造性地將可變亮度的積分球 (Integrating Sphere) 與具備 Vantablack 高發射率塗層的絕對溫控黑體結合，這不僅能提供跨越七個數量級的精準可見光/近紅外線照度，更能同時輸出高保真度的熱輻射與雷射標定靶，協助客戶在單一光學路徑內完成融合系統的綜合刺激。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。


SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。

最後，為解決繁複的對位與測試流程，整個硬體架構可透過 IRWindows™ 5 自動化測試軟體 進行中樞控制，該軟體內建專屬的多光譜對位 (Multi-Sensor Boresight)、調變轉換函數 (MTF) 與三維雜訊 (3D Noise) 分析模組，能自動同步 IRCameras 的高幀率擷取與 SBIR 光源的狀態切換，大幅提升測試實驗室的數據傳輸量並確保數據的絕對客觀性。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的次世代光電融合測試環境，由於實際的系統配置將高度因應您的多光譜載荷設計、雷射波段、動態範圍規範及實驗室場地限制而有所不同，如需深入規劃 IRCameras 高階攝影機系列與 SBIR 多光譜光源模組的軟硬體整合架構，請聯繫「奧創團隊」，我們擁有豐富的光電系統整合與自動化測試導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
