滿足高階載具需求：MANTIS 軟體如何完美模擬 SWIR、MWIR 與 LWIR 頻段

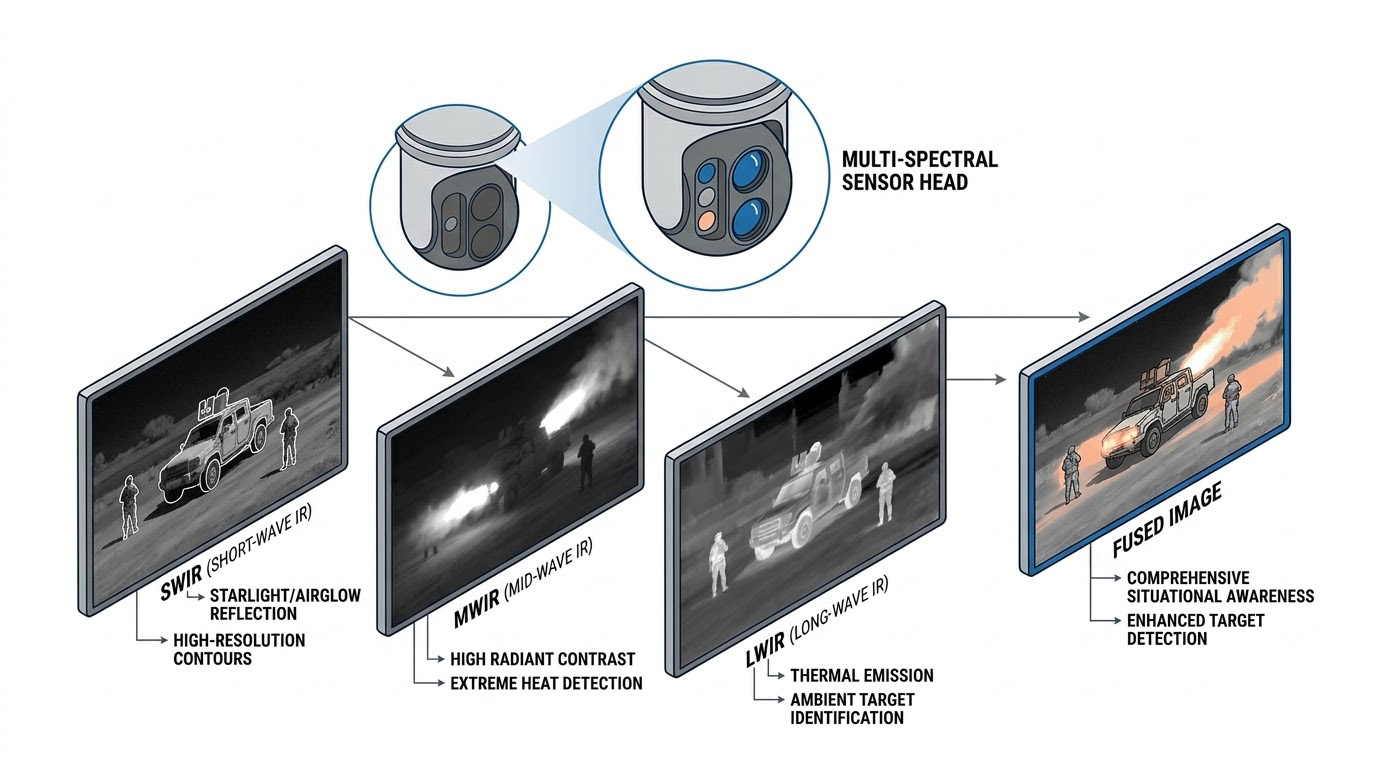

邁入 2026 年先進無人載具與精準打擊武器的環境感知架構，已從單一頻段的熱成像，全面進化為涵蓋短波（SWIR）、中波（MWIR）與長波紅外線（LWIR）的多光譜感測器融合（Multi-spectral Sensor Fusion）系統，不同的紅外線波段具備截然不同的物理意義：SWIR 依賴星光與大氣輝光（Airglow）反射，能穿透戰場煙霧捕捉高解析度輪廓；MWIR 對極端高溫（如引擎排氣與飛彈尾焰）具備極高的輻射對比敏感度；而 LWIR 則能透過物體本身的熱輻射（Thermal Emission），在無光源環境下精準辨識常溫目標（如車輛與偽裝人員）。

隨著最新版軍工光學驗證標準（如 MIL-STD 升級版）的強制實施，針對這類多頻段複合感測器的硬體在環（Hardware-in-the-Loop, HIL）測試，不僅要求極度嚴苛的同步率，更要求完全基於熱力學物理方程式的「輻射度保真（Radiometric Fidelity）」，實務上，電子測試工程團隊在實驗室內建構此類全光譜閉環驗證環境時，正面臨三大難以妥協的物理與訊號運算難題：

波段特異性的大氣穿透率與物理熱建模

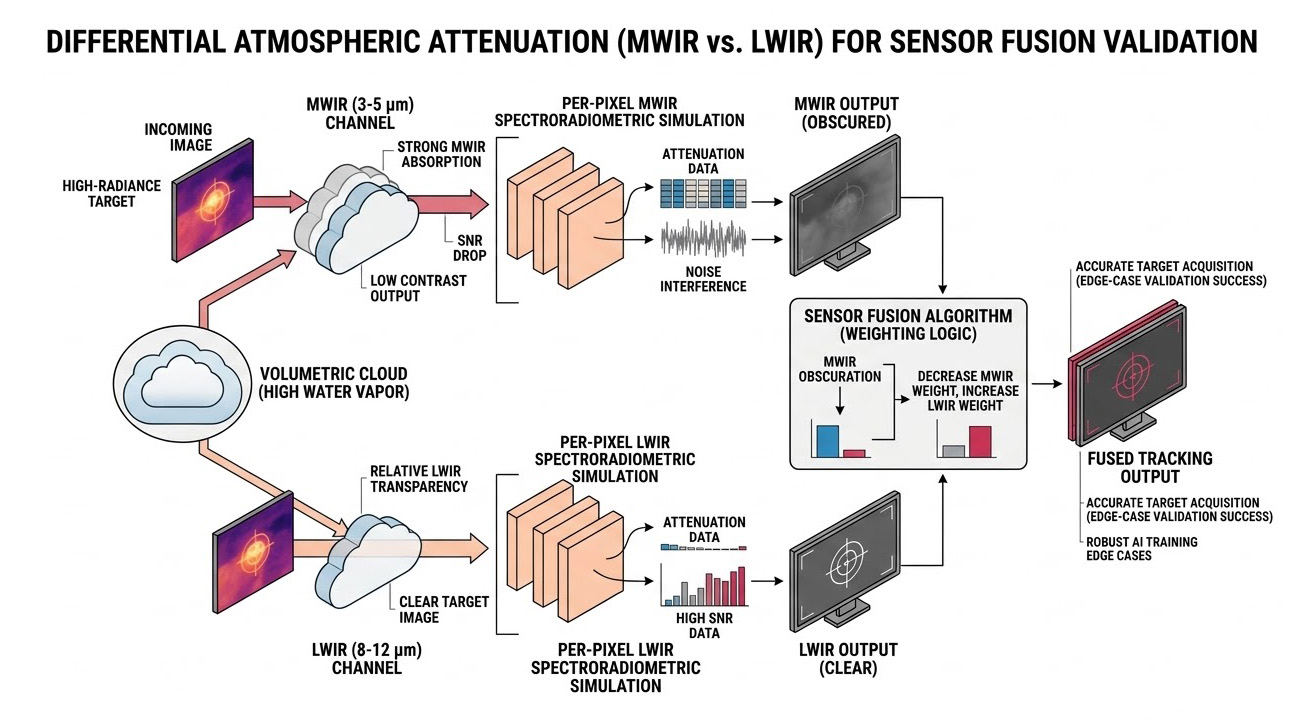

在紅外線頻譜中，大氣粒子對不同波長的吸收與散射具有極高的非線性特徵，例如，高濃度的水氣或容積雲（Volumetric Clouds）會強烈吸收 MWIR 波段的輻射，但對 LWIR 波段卻相對透明，測試規範要求必須驗證感測器融合演算法在大氣衰減下的權重切換邏輯；然而傳統視覺渲染引擎無法處理複雜的分光輻射測量（Spectroradiometric）運算，工程師難以在模擬平台中即時計算每像素（Per-pixel）穿越特定氣溶膠（Aerosols）、雨雪或煙塵時，SWIR、MWIR 與 LWIR 三個獨立通道的光學折射率與信噪比（SNR）衰減，若缺乏此物理級的大氣干擾模型，感測器將無法獲得真實的衰減參數，導致 AI 追蹤演算法的邊緣案例（Edge-case）訓練失效。

材質特異性發射率與動態熱慣性的時空對齊

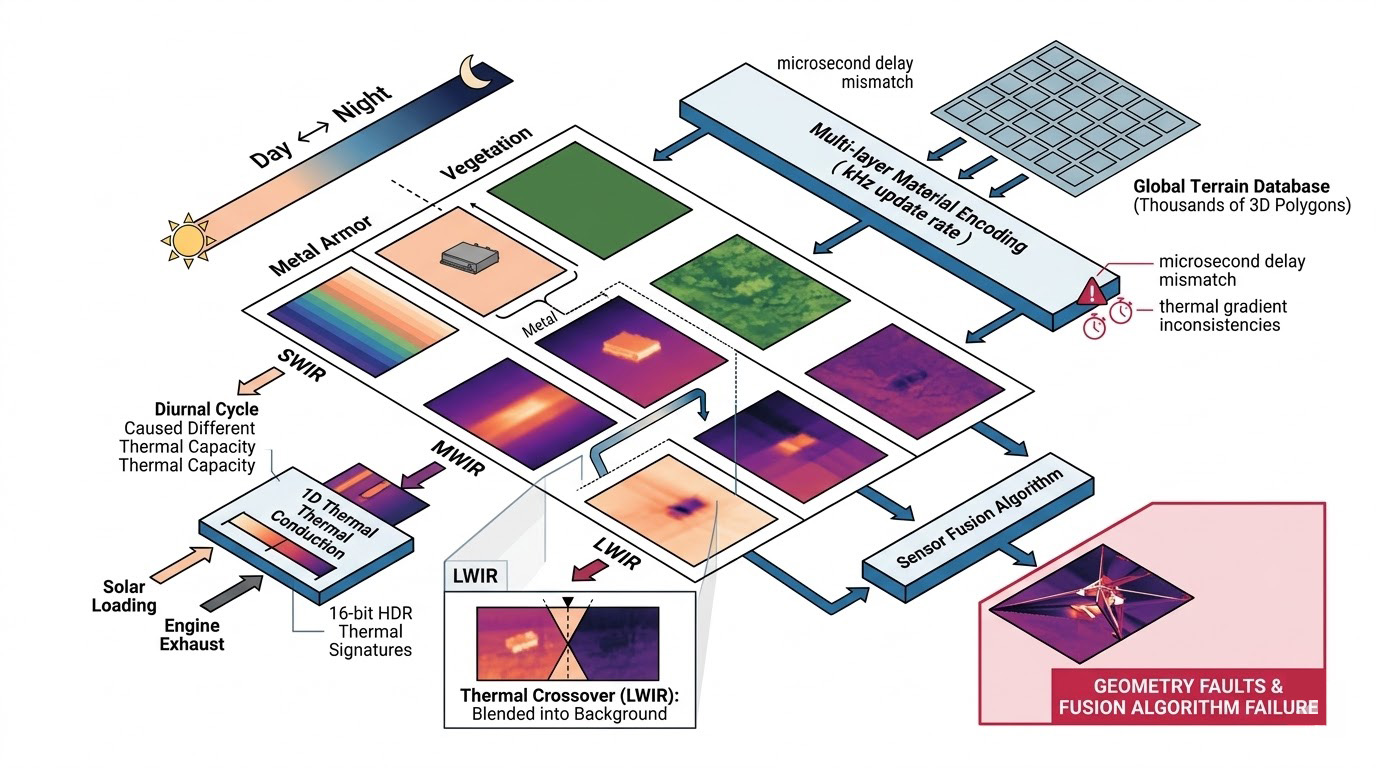

紅外線成像的基礎在於物體的表面溫度與材質發射率（Emittance），在實戰環境的日夜交替（Diurnal Cycle）中，金屬裝甲與周圍植被的熱容量（Thermal Capacity）不同，會產生熱交叉現象（Thermal Crossover），導致目標在 LWIR 畫面中瞬間融入背景，測試系統必須具備運算 1D 熱傳導方程式的能力，精確渲染目標物在吸收太陽熱載荷（Solar Loading）與引擎廢氣熱消散（Thermal Bleed）後的 16-bit 高動態範圍（HDR）熱特徵，實務上的痛點在於，測試平台極難將全球地形資料庫中數以萬計的 3D 多邊形，同步賦予精確的多層材質編碼（Material Classification），並在 SWIR、MWIR 與 LWIR 三個通道中保持絕對的熱梯度一致性。材質屬性的微秒級錯位，將導致融合演算法產生幾何斷層。

尋標器後處理與即時影像融合的閉環延遲瓶頸

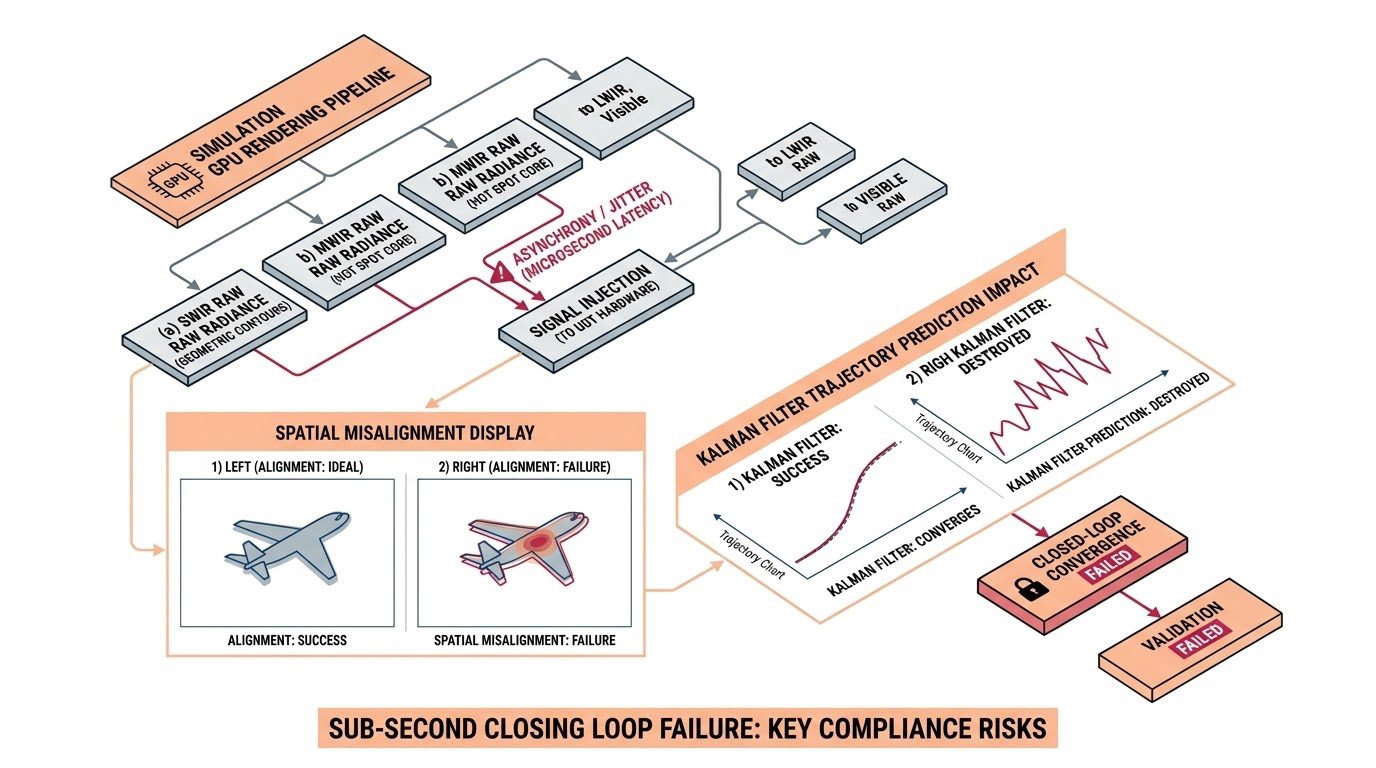

現代高階紅外線鏡頭硬體內部皆搭載了極為複雜的訊號後處理邏輯，包含自動增益控制（AGC）、局部區域對比度增強（LACE）、隨機/固定雜訊過濾，以及熱點動態估算，在 HIL 架構下，系統必須同時生成三到四個獨立頻段的未處理（Raw）輻射訊號，注入至感測器硬體中進行運算，只要模擬系統的 GPU 渲染管線（Rendering Pipeline）發生微秒級的非同步或幀數掉幀（Jitter），SWIR 捕捉到的幾何輪廓與 MWIR 偵測到的熱點核心就會產生空間偏移（Spatial Misalignment），這種微小的誤差將徹底破壞卡爾曼濾波器（Kalman Filter）的軌跡預測，使得多頻段防空尋標器或 UAV 自動鎖定系統在測試台上無法完成閉環收斂，導致合規驗證失敗。

面對上述嚴苛的測試，奧創系統推薦導入專為全頻段感測器開發與高階載具驗證設計的 Quantum3D 影像產生器與 MANTIS 軟體整合系統，我們深知，針對 SWIR、MWIR 與 LWIR 複雜的物理級關聯與大氣運算，拼湊單一軟體或通用顯示卡無法解決時空同步的瓶頸；奧創系統的優勢在於，我們不是賣盒子（Box Moving），而是提供「從模擬到驗證的一站式方案 (Turnkey Solution)」。

MANTIS 為 Quantum3D 研發的即時影像產生軟體，支援 CDB、感測器模擬、環境特效、飛行與車輛模擬等應用，提供高擬真 3D 圖形，適用於訓練與模擬市場。


MANTIS Commander 提供高效的多通道影像產生（Image Generator, IG） 解決方案，支援 NVIDIA Quadro Sync，適用於 Windows 及 Linux，可管理 64+ 通道，提升影像系統的靈活性與穩定性。

針對高階載具紅外線鏡頭設計與 AI 融合演算法的驗證需求，本方案具備以下核心優勢，協助客戶符合規範並提升測試效率：

全光譜頻段的完美覆蓋

透過強大的 MANTIS 影像產生軟體，系統可全面支援 SWIR、MWIR、LWIR、NVG（夜視鏡）模擬/刺激以及 TV 電視頻道，這確保研發工程師能在單一平台上，完整測試多頻段感測器的融合效能。

極致的物理級熱成像與後處理

結合 ViXsen 與 Quest2 外掛模組，系統支援材質編碼（Material Coded）資料庫，能精準運算日夜動態熱循環（Diurnal Cycle），它提供 16-bit HDR 即時渲染，並支援感測器級別的自動增益控制（AGC）與局部對比度增強（LACE），完美解決高動態對比下的目標鑑別難題。

MANTIS Commander 提供高效的多通道影像產生（Image Generator, IG） 解決方案，支援 NVIDIA Quadro Sync，適用於 Windows 及 Linux，可管理 64+ 通道，提升影像系統的靈活性與穩定性。


圖片中為一架模擬飛行環境中的直升機，飛越山谷與水壩區域，場景由 Quantum3D 的影像技術渲染，呈現高擬真度的地形、天氣與光影效果，適用於飛行訓練與軍事模擬應用。

無延遲的多通道硬體支撐

搭配 Independence IDX 系列（如 IDX 90/900/9000）影像產生器，運用高效能 COTS 硬體與 NVIDIA Quadro Sync 技術，確保所有波段的紅外線影像通道維持 60Hz 甚至 120Hz 的絕對同步，為硬體在環（HIL）閉環測試提供穩定、零跳動的數據注入環境。

Independence IDX 8000 提供極致擬真與卓越效能，適用於軍事模擬、飛行訓練及虛擬實境；支援 NVIDIA Quadro GPU，全球資料庫（WWDB），並相容 FAA Level D 模擬標準。


Quantum3D Independence IDX 900 搭載 MANTIS 圖像產生器，支援 8 張 GPU、16 通道、4K 60Hz 顯示，適用於固定翼航空、駕駛模擬、軍事訓練，4U 高密度設計，提供企業級穩定性與效能。


IDX 9000 提供最強大的即時圖像產生技術，具備4U 高密度計算架構，支援4 張 NVIDIA RTX GPU、Intel Xeon 可擴充處理器，並相容CIGI 4.0、OpenFlight、CDB 等標準；內建 15m 全球範圍地形資料庫，可插入高解析度影像資料，支援夜視、紅外線、電光模擬


GeoScapeSE WWDB 全球資料庫範本

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
