軍規手動旋轉傾斜雲台系列架構與精密對準技術



在當今的國防與高階測試領域中，遙控武器站與自動化光電追蹤系統佔據了大部分的技術版圖，這使得許多系統架構師在進行載台選型時，習慣性地將「機電自動化」視為唯一解，然而當戰術場景切換至需要長期潛伏的前線觀測哨、嚴格實施電磁輻射管制（EMCON）的特種任務，或是需要對超長距離雷射測距儀進行實驗室級別的「微距校正」時，純機械式的手動旋轉傾斜雲台（Manual Pan-Tilt Units）反而展現出機電系統無可取代的絕對優勢。

我們在實務中經常遇到客戶耗費巨資採購了頂級的機電雲台，卻在實地測試中因為馬達的微小齒槽效應無法精準對焦，或是在極地測試中因電池瞬間耗盡而導致設備完全癱瘓，本文將從純物理與機械工程的視角，深入剖析為何在特定極端與精密應用中，研發團隊必須回歸「純機械架構」，以及在整合手動定位平台時必須克服的三大工程痛點。

電磁靜默與極端無動力生存

現代軍規標準在驗證機電設備時，往往聚焦於其「耐受干擾」的能力；但在某些特種作戰規範中，核心要求卻是設備的「零干擾散發」與「絕對被動性」。

在電磁相容性規範（如 MIL-STD-461G）中，RE102（輻射發射）與 CE102（傳導發射）對於設備產生的電磁雜訊有著嚴格的上限，任何配備馬達、編碼器與微處理器的雲台，無論屏蔽做得多好，在運作時不可避免地會產生微弱的射頻（RF）或熱訊號，在現代電子戰（EW）與信號情報（SIGINT）高度發達的戰場上，這些微小的頻譜溢出極易暴露觀測點的位置，純手動的機械雲台從物理上實現了百分之百的「電磁靜默」，完美繞過了所有 EMI/EMC 的輻射限制。

此外在 MIL-STD-810G Method 502.6（低溫測試）中，當環境溫度降至 -40°C 時，傳統鋰電池的化學活性會急遽下降，導致電力系統在數十分鐘內徹底枯竭，在缺乏外部電源的野外長時間潛伏任務中，依賴電力的機電雲台等同於一塊廢鐵；而採用特殊低溫潤滑脂、100% 依賴純機械結構運作的手動雲台，則成為確保光學設備持續運作的最後一道防線。

手動支撐架構實務上的難題

在設計或選用純機械手動雲台時，工程師並非只是選擇一個「沒有馬達的金屬塊」，要在純機械結構中實現等同甚至超越高階機電系統的穩定度，必須克服以下三個深層的力學與幾何挑戰：

機電步進限制與超長距離的光學「微距對準」矛盾

在進行遠距離觀測（例如 5 至 10 公里外的目標）或雷射標定器的同軸校正時，對準精度的要求極度嚴苛，我們可以用簡單的三角函數來理解：當目標距離為 5000 公尺時，雲台上哪怕只有 0.01 度的角度偏差，投射到目標點上就會產生將近 1 公尺的實體誤差。

多數中高階機電雲台受限於步進馬達的微步進（Micro-stepping）解析度，或無刷直流馬達（BLDC）定子與轉子間固有的「齒槽轉矩（Cogging Torque）」，其最小的移動步距往往存在物理極限（例如最小步距為 0.005° 或 0.01°），當工程師試圖將十字線對準目標正中心時，機電系統的移動往往呈現「跳躍式」的離散位移，永遠無法停留在兩個步距之間的理想位置。

為了解決這個痛點，高階的手動雲台必須導入「黏性阻尼（Viscous Damping）」與「純機械微調機構（Fine Adjustment Mechanism）」，透過特製的高分子阻尼油與精密蝸輪蝸桿（Worm Gear）傳動，手動系統能夠提供「無限解析度（Infinite Resolution）」的連續平滑移動，如何在承受數十公斤酬載的同時，確保微調旋鈕的每一絲轉動都能精確轉化為無背隙的角位移，是純機械雲台設計上的首要力學挑戰。

不平整地形引發的「幾何交叉耦合誤差」與三軸補償需求

在野外部署時，支撐底層（如三腳架）極難達到絕對的水平，傳統的旋轉傾斜雲台僅具備兩個自由度：水平旋轉（Pan）與垂直俯仰（Tilt）。

從空間幾何學的角度來看，當雲台的底座存在一個傾斜角（例如架設在 10 度的斜坡上）且未經水平校正時，雲台的 Pan 軸將不再垂直於地心引力線，此時當操作人員進行純粹的「水平旋轉」來追蹤移動目標時，由於旋轉平面是傾斜的，光學設備的視野將會同時產生垂直方向的位移。這種現象在工程上稱為「交叉耦合誤差（Cross-Coupling Error）」。

為了在無法完美整平的崎嶇地形中徹底消除這種誤差，部分高階手動雲台必須引入第三個自由度—「滾轉軸（Roll Axis）」，透過賦予系統額外的側傾調整能力，工程師可以先透過滾轉軸將光學設備的基準面與地平線強制對齊，隨後再進行 Pan/Tilt 的追蹤操作，要在緊湊的機身內塞入具備高鎖固力矩的第三軸心，且不增加過多自重，極大考驗著機構設計師的空間配置能力。

無動力狀態下的重載鎖固與防墜機構設計

當手動雲台需要承載高達 50 公斤的重型天線或大型熱成像儀時，系統的力學平衡將變得極度脆弱。在機電雲台中，通常依賴電磁煞車（Magnetic Brake）在斷電時瞬間鎖死軸心，但在純手動環境下，所有的鎖固與防墜都必須仰賴純機械摩擦力與自鎖機構。

當重型酬載在俯仰（Tilt）軸上產生巨大的偏心力矩時，若手動鎖固把手（Locking Handle）的夾緊面積不足或摩擦係數因環境溫濕度改變而衰退，設備極易發生無預警的「點頭（Dropping）」現象，進而砸毀昂貴的光學鏡片，因此針對重載設計的手動雲台，其俯仰軸必須採用具有「自鎖特性（Self-Locking）」的傳動結構（如蝸輪傳動），或是配備高槓桿比的獨立煞車機構（Independent Braking Mechanism），確保在任何極端震動或衝擊下，純機械鎖固都不會發生微滑流（Micro-slip），是保障設備安全的核心命脈。

在面對零電磁輻射隱蔽需求、極端微距光學校正，以及崎嶇地形的幾何誤差時，一套設計精良、純 CNC 切削且具備明確分級的「純機械手動雲台系列」，是系統整合工程師解決無源環境觀測難題的最佳利器，我們提供由國防工程專家 TRIYOSYS 原廠所設計製造的 TS-PT 手動旋轉傾斜雲台系列，透過完整覆蓋不同負載與軸向需求的產品矩陣，協助客戶符合最嚴格的環境規範，並大幅提升無動力部署的測試與觀測效率。

針對不同的戰術應用與精密對準需求，我們為您精選並介紹 TS-PT 系列中的三大核心分級解決方案：

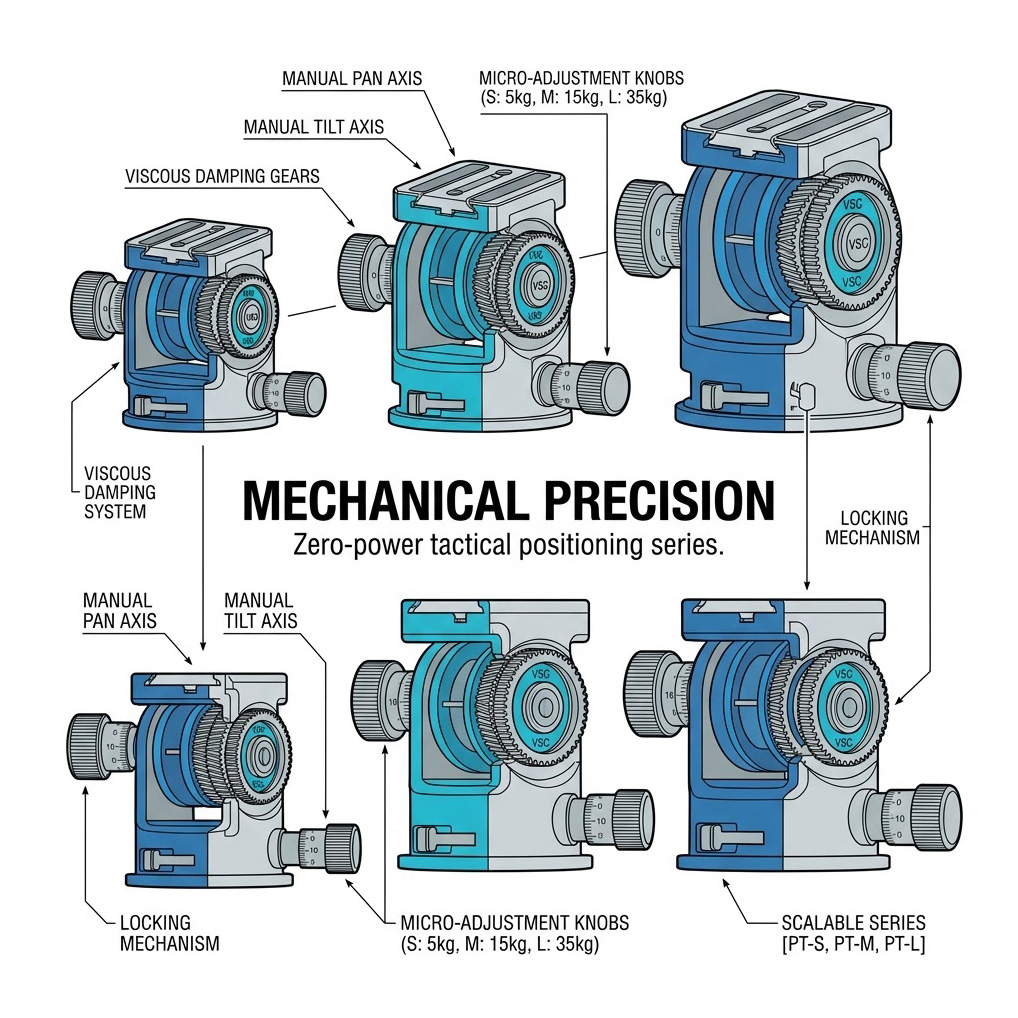

極限微距校正系列：TRIYOSYS TS-PT-01 微調手動雲台

無限解析度與黏性阻尼平滑控制

針對 6 公斤以下的雷射測距儀、狙擊觀測鏡或精密光學校正需求，TS-PT-01 是克服機電步進誤差的完美平台，TS-PT-01 配備了雙軸「微調機構（Fine Adjustment Mechanism）」與「黏性阻尼（Viscous Damping）」，能提供極其細膩的連續位移控制（Pan 軸微調精度可達 ±2.5°，Tilt 軸可達 ±1.13°），系統採用 100% 高強度鋁合金 CNC 精密加工，並具備獨立的煞車鎖固機制，是實驗室級別光學校正與遠距離精準標定的首選裝備。

TRIYOSYS PT 系列手動微調雲台專為需要精確對準的視線應用而設計，具備雙軸阻尼與微調機制，提供 6 公斤的卓越承載能力與絕佳的攜帶性，滿足各種戶外嚴苛環境的高精度定位需求。

戰術高機動與三軸補償系列：TRIYOSYS TS-PT-02 / TS-PT-06 輕量手動雲台

克服地形誤差與極速部署

專為 15 公斤負載與高機動步兵觀測設計，其中 TS-PT-02 雲台是系列中唯一具備「三軸移動能力（3 Axes Movement）」的特殊型號，除了標準的水平與俯仰外，它額外提供了 ±16° 的滾轉軸（Roll Axis）鎖定能力，完美協助工程師在崎嶇地形中消除交叉耦合誤差，而 TS-PT-06 雲台則極致追求輕量化（僅重 2 公斤），並提供高達 +110° / -45° 的超大俯仰範圍，且在 Tilt 軸上配備了刻度精準的量測標示，是單兵快速架設戰術天線與中型觀測設備的最佳後盾。

TS-PT-02 是一款無齒隙、手動控制的三軸雲台系統，具備水平、俯仰與滾轉三軸全方位鎖定能力，專為在各種嚴苛應用中提供 15 公斤設備的高精確定位與對準而設計

無動力重載支撐系列：TRIYOSYS TS-PT-05 重載手動雲台

對抗龐大偏心力矩的純機械重裝平台

當任務需要在無電力供應的環境下部署高達 50 公斤的重型陣列天線或大型監視系統時，TS-PT-05 展現了無與倫比的機械剛性，這款重載手動雲台重量達 6 公斤，配備了便攜式的手動搖柄以增加操作槓桿比，並具備 ±1.5° 的俯仰微調能力，其強悍的快速可調手動煞車系統能確實鎖死龐大的偏心力矩，確保在 -32°C 至 55°C 嚴苛環境中依然維持絕對的結構穩定，完美實現零耗電的重型裝備架設。

TS-PT-05 是一款專為重型設備高精確定位設計的手動雙軸雲台系統，具備高達 50 公斤的卓越承載力與軍規級耐用性，即使在極端惡劣的環境下也能提供穩定靈活的操作表現。

如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的無源系統與機電整合經驗，隨時準備為您提供最專業的手動定位平台配置建議與技術支援。
