微型光電酬載與頭戴視覺開發：輕量化紅外線核心與多波段量測挑戰

多光譜融合趨勢下的微型化物理博弈

在次世代單兵頭戴式夜視系統 (ENVG) 與微型無人機 (SUAS) 光電雲台的發展進程中，單一波段的偵蒐能力已無法滿足現代複雜戰術環境的需求，將微光夜視 (LLTV) 的高解析度輪廓，與中波或長波紅外線 (MWIR/LWIR) 的熱輻射探測能力進行「感測器融合 (Sensor fusion)」，已被視為提升全天候目標辨識率的關鍵技術。

然而，當系統整合工程師試圖將實驗室等級的高階雙波段感測器，塞入嚴格受限的「尺寸、重量與功耗 (SWaP)」封裝內，並在量產線上確保每一套設備的對位精準度時，便會遭遇嚴酷的物理極限與工程瓶頸；有些觀點認為，全面採用非冷卻微測輻射熱計 (Microbolometer) 作為熱影像核心，在重量減輕與免除散熱模組上具備絕對的商業優勢；但在本文討論的「高對比度戰術偵蒐」與「長距離透霾辨識」範疇內，非冷卻技術的時間遲滯與較差的熱靈敏度，通常無法提供演算法所需的高保真度邊緣特徵，為了在極致輕量化的同時，維持量產設備的光電準確度，研發與產線人員在實務上必須克服以下三大工程壁壘。

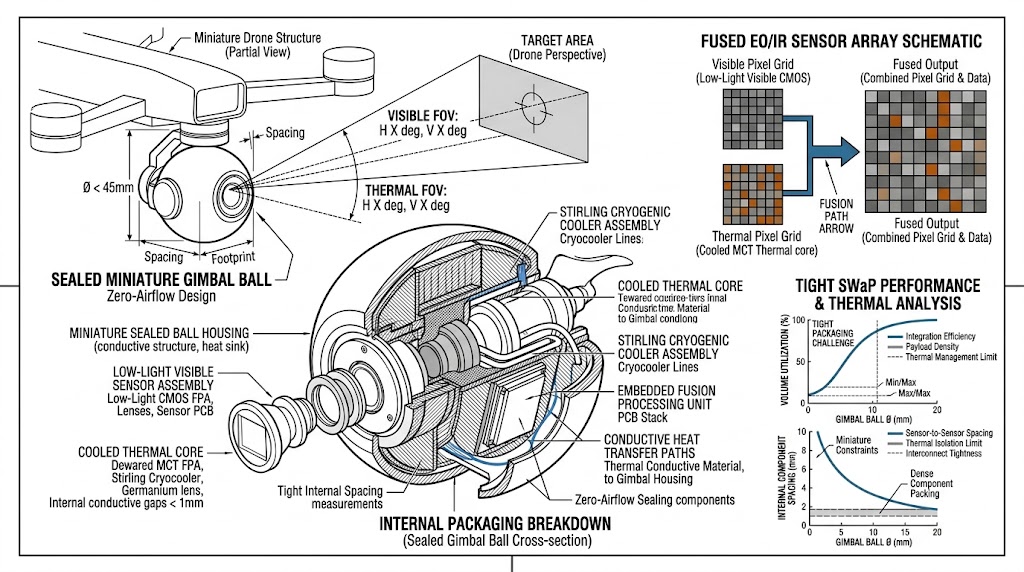

微型無人機密封雲台技術示意圖，展示內部的可見光與冷卻式熱成像感測器核心，並詳述斯特林冷卻器結構，右側圖表分析了光電融合原理以及緊湊 SWaP 的體積利用率與間隙挑戰。

微型酬載整合與量產實務壁壘

無對流散熱環境下的熱底噪飆升與微震動拉扯

高階製冷型紅外線感測器能提供極致的訊雜比 (SNR)，但其微型史特林製冷機 (Stirling cooler) 會產生廢熱與高頻機械震動，在緊湊的頭戴式裝備或密閉的球型雲台中，幾乎不存在可用的對流冷卻氣流 (Zero airflow)，若強行將標準工業相機的機殼剝除，裸露的核心電路極易發生熱積聚，導致焦平面陣列 (FPA) 的暗電流基準產生全域熱漂移，同時未經妥善減震的機構設計會讓冷卻器的震動直接耦合至鏡頭，引發次像素級的空間抖動，徹底破壞微光與熱影像的融合邊緣。

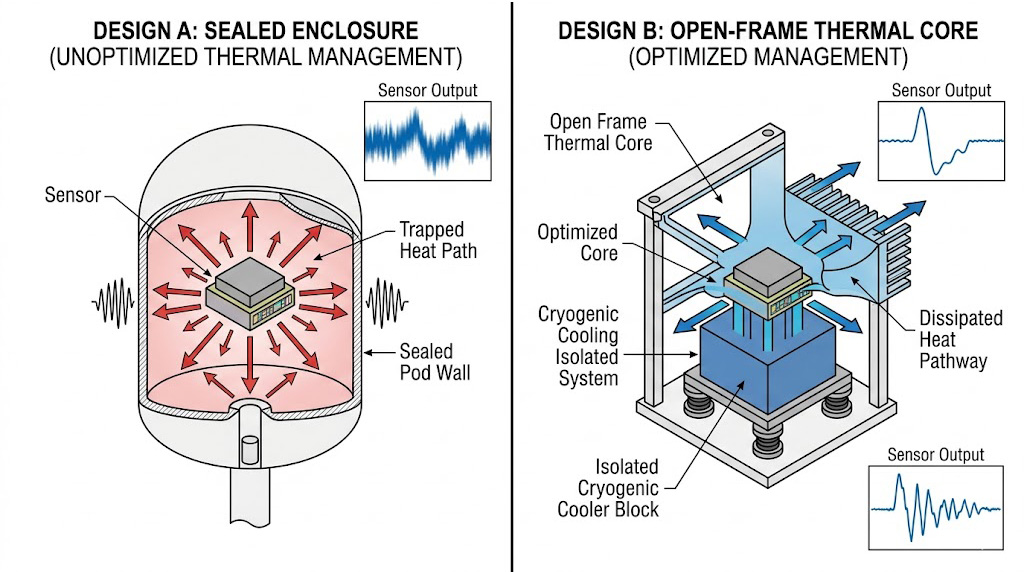

示意圖對比密封外殼（左）與優化開放式架構（右）對感測器的影響。後者藉由隔離式低溫冷卻塊有效散熱與減震，產出乾淨訊號。

多波段光軸空間對位 (Boresight) 與時域同步的視差失真

在雙波段融合系統中，可見光/近紅外線與熱影像的光學中心必須達到次毫弧度 (Sub-mrad) 的絕對對齊，若在產線組裝時存在微小的光學路徑偏差，操作者在觀察融合影像時便會產生嚴重的空間視差與眩暈感，此外若兩組感測器缺乏硬體底層的微秒級同步觸發機制，在高速移動觀測時，熱影像與可見光畫面將產生時間軸上的交疊遲滯，要在有限的內部空間內，達成嚴密的時空對位是一大挑戰。

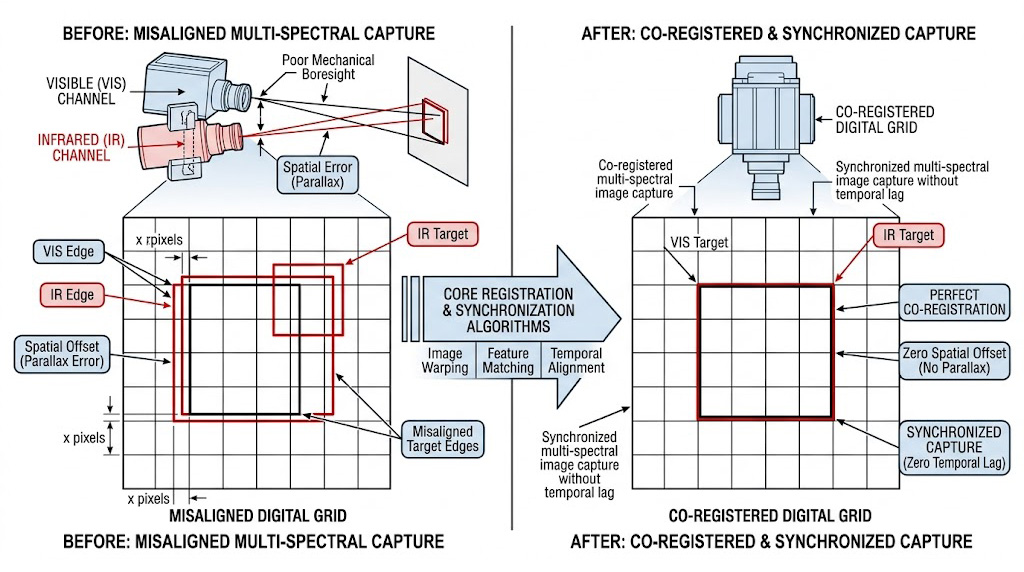

示意圖展示多波段感測器擷取誤差的校正：左側顯示因視軸視差導致的可見光與紅外線目標未對齊，像素有偏差（左）。右側經由共同對位與同步演算法處理後，達成完美的共同對位，並消除空間視差與時間延遲誤差（右）。

從星光到高溫的寬動態範圍測試與產量極限

微型光電載荷完成組裝後，必須在產線進行嚴苛的驗收測試 (ATP)，測試系統必須能同時模擬低至 10^-6 lux 的星光環境，以及高動態的熱輻射背景。傳統依賴中性密度濾光片 (ND filters) 來衰減可見光源的做法，極易改變光譜特性或引入雜散光；而依賴人工手動切換標靶與光源的測試流程，不僅會因為人為判讀導致調變轉換函數 (MTF) 量測不穩，更會使得產量陷入嚴重的堵塞。

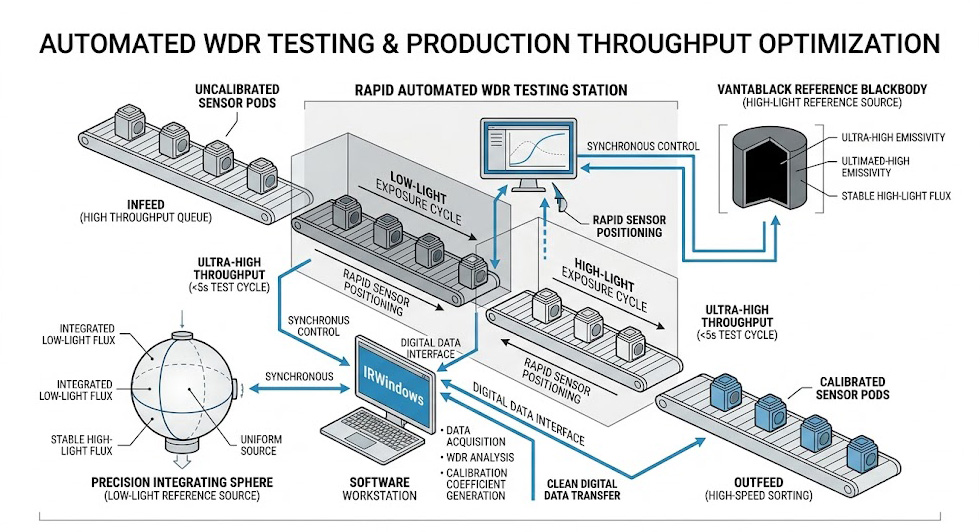

示意圖中展示了快速自動化 WDR 測試站如何優化產能，由 IRWindows 軟體工作站同步控制精密積分球（低光參考源）與 Vantablack 參考黑體（高光參考源），未校正感測器模組快速通過低光與高光曝光循環，實現小於 5 秒測試週期的超高產量，並確保乾淨的數位數據傳輸。

突破 SWaP 與自動化量測的光電架構

面對上述嚴苛的微型化開發與量產測試挑戰，奧創系統推薦導入以 IRCameras 微型核心紅外線模組為主體，並在後端產線輔以 SBIR 多光譜光源量測系統 的一站式軟硬體架構，我們提供的是從前端高階影像擷取，到後端全自動化光電輻射度驗證的「完整閉迴圈整合方案」，針對微型酬載開發與量測實務上的痛點，我們的核心配置建議如下：

首先在系統設計前端，我們強烈推薦將 IRCameras 微型核心模組 (CompactCore 系列) 作為裝備的熱影像中樞，此系列專為無散熱氣流與嚴苛 SWaP 限制的環境所設計，採用極簡的開放式架構 (Open frame)，徹底剃除無效重量，客戶可依據戰術需求選配中波 (InSb/nBn) 或寬頻 SLS 感測器，其底層讀出電路設計不僅確保了在極限幀率下的「零電子串擾 (Zero electronics crosstalk)」，更支援低延遲硬體同步介面，能與外部的微光夜視模組完美達成時間軸的精準對位。

IRCameras CompactCore 系列專為空載與高階測試環境設計，具備 1280x1024 解析度、零串擾全數位 FPA 與 < 18 mK 靈敏度，開放式機架架構完美解決空間與散熱受限的產業痛點，支援感興趣區域讀取 (ROI) 與多波段客製濾光片。

其次，為解決產線上的多光譜刺激與精準對位難題，我們推薦導入 Santa Barbara Infrared (SBIR) 多光譜光源量測系統 (Multi-Spectral Source, MSS)，該系統創造性地將可變亮度的積分球與具備 Vantablack 奈米碳管黑體塗層的絕對溫控黑體進行同軸整合，其積分球不依賴傳統濾光片，即能線性且精準地模擬跨越七個數量級的極端照度（涵蓋日光至星光）；而 Vantablack 塗層大於 0.995 的極致發射率，則能提供無反射雜訊的純淨熱基準，讓產線工程師能在單一光學路徑內，同步完成微光與熱影像通道的光軸對位 (Boresight) 檢驗。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。

最後，為打通產量的瓶頸，整個測試站可由 IRWindows™ 5 自動化測試軟體 接管中樞控制，該軟體能無縫交握光電酬載與 SBIR 測試模組，自動執行 MTF、訊號轉換函數 (SiTF) 與最小可分辨溫差 (MRTD) 等複雜指標的量測，透過標準化的自動測試腳本，能顯著降低人為操作誤差，確保每一台出廠的融合夜視裝備都具備一致的實驗室級保真度。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的微型光電載荷研發與產線自動化量測環境，由於實際的系統配置將高度因應您的 SWaP 體積限制、多光譜感測器規格、產線測試項目 (如 MTF 或 3D 雜訊分析) 及廠房空間而有所不同，如需深入規劃 IRCameras 微型核心模組系列與 SBIR 自動化測試/黑體設備的軟硬體整合架構，請聯繫「奧創團隊」，我們擁有豐富的光電與國防系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
