超高速微機電(MEMS)與致動器研發：微秒級熱暫態量測挑戰



從巨觀物理到微尺度高頻作動的熱力學觀測

在現代先進光學切換網路、車載光達 (LiDAR) 的微型反射鏡，或是高頻人造眼瞼致動器 (Artificial Eyelid Actuators) 的研發中，微機電系統 (MEMS) 的作動頻率往往高達 5 kHz 乃至 10 kHz 以上。這些奈米或微米級的懸臂梁與鉸鏈在極高頻率下反覆彎折與通電，會產生極為急遽的微觀熱暫態 (Thermal transient) 現象，為了精準評估這些微小元件的散熱效率與熱應力疲勞壽命，中波紅外線 (MWIR, 3-5 µm) 熱影像分析因具備高對比度的二維映射能力，已成為實驗室內不可或缺的檢測手段。

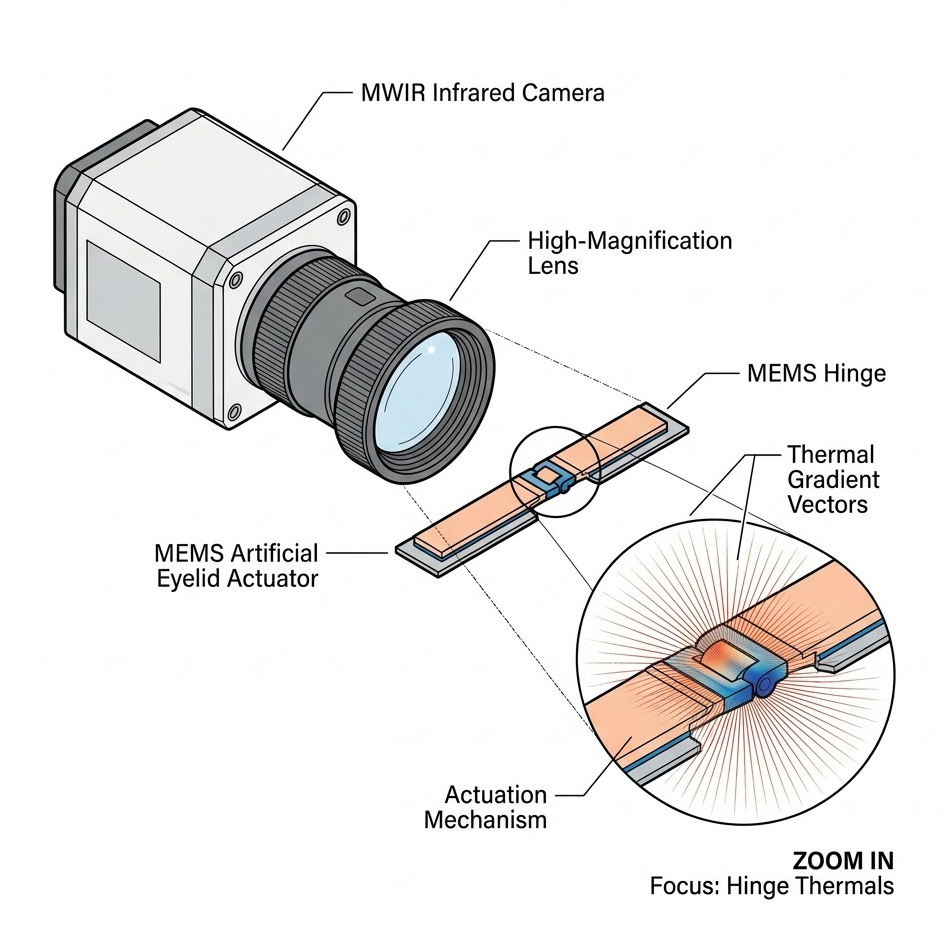

示意圖中展示中波紅外線 (MWIR) 攝影機與高倍率鏡頭，觀測 MEMS 人工眼瞼致動器，放大圖聚焦 MEMS 鉸鏈的熱效應與致動機制，顯示熱梯度向量。

然而，當研發人員試圖在光學顯微桌上，捕捉這些瞬息萬變且尺寸極小的熱特徵時，傳統的熱影像技術便面臨了嚴苛的時間與空間解析極限，有些看法是針對 MEMS 的高頻位移量測，單點式的雷射都卜勒測振儀 (LDV) 在頻率響應與建置成本上具備明顯優勢；但在本文討論的「二維微尺度熱特徵分佈與暫態冷卻模型」範疇內，非接觸式紅外線相機才能提供全域的熱力學輪廓。為了在極致微小的時間與空間尺度中取得純淨的科學數據，光電量測人員實務上必須克服以下三大工程壁壘。

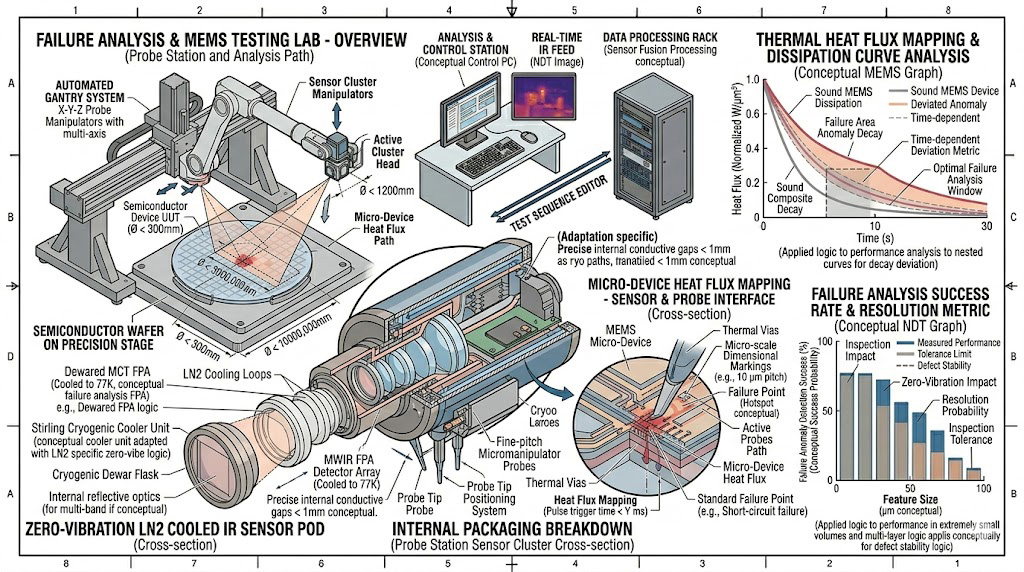

此示意圖為半導體失效分析與 MEMS 測試實驗室，配備探針台及零振動 LN2 冷卻紅外感測器，提供微器件熱通量映射，詳細剖面圖及圖表，分析熱消散曲線與性能指標。

微尺度高頻量測實務的壁壘

高頻作動下的微秒級熱拖影 (Thermal Smearing) 與光子飢渴

當 MEMS 元件以 10 kHz 的頻率作動時，單一熱循環週期僅有 100 微秒 (µs)。若使用常規的紅外線相機，其較長的積分時間 (Integration time) 會導致感測器在曝光期間跨越了元件的加熱與冷卻相位，產生嚴重的熱拖影，使得峰值溫度被平均化而失真。為「凍結」這微秒級的暫態，工程師必須將積分時間極限壓縮至 150 奈秒 (ns) 以下；但此舉將導致進入焦平面陣列 (FPA) 的光子數量銳減，引發「光子飢渴 (Photon starvation)」，使微弱的微觀熱梯度直接隱沒於讀出電路的底噪中。

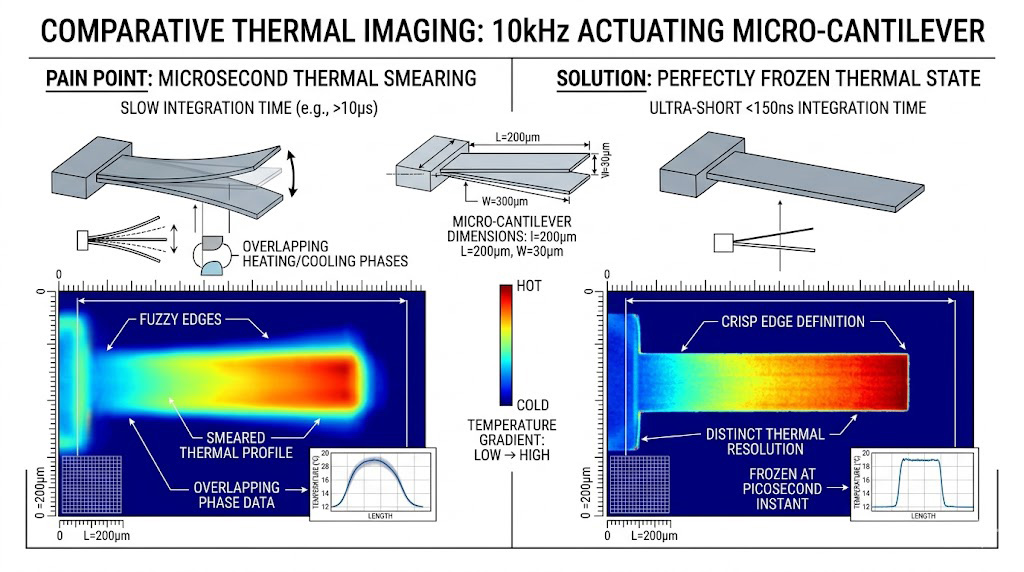

示意圖中比較高速（10kHz）作動微懸臂樑的紅外線熱顯像：慢積分時間（左）導致微秒級拖影，邊緣模糊；奈秒級極短積分時間（右）能完美凍結瞬間熱狀態，提供清晰邊緣與高解析度。

顯微放大倍率下的機械微震動 (Microphonic Noise) 干擾

為了觀察數十微米大小的 MEMS 結構，紅外線相機必須搭配高倍率的顯微鏡頭 (Microscope lens)。在這種極端放大率下，任何微小的震動都會被等比例放大。多數高階 MWIR 相機依賴機械式史特林製冷機 (Stirling cooler) 運作，其內部壓縮機的高頻微震動會透過機構耦合至焦平面與光學系統上。這種次像素級的空間抖動 (Jitter) 會嚴重破壞微結構的邊緣銳利度，導致相鄰的熱點與冷區發生空間混疊，使得最高溫的判讀產生嚴重誤差。

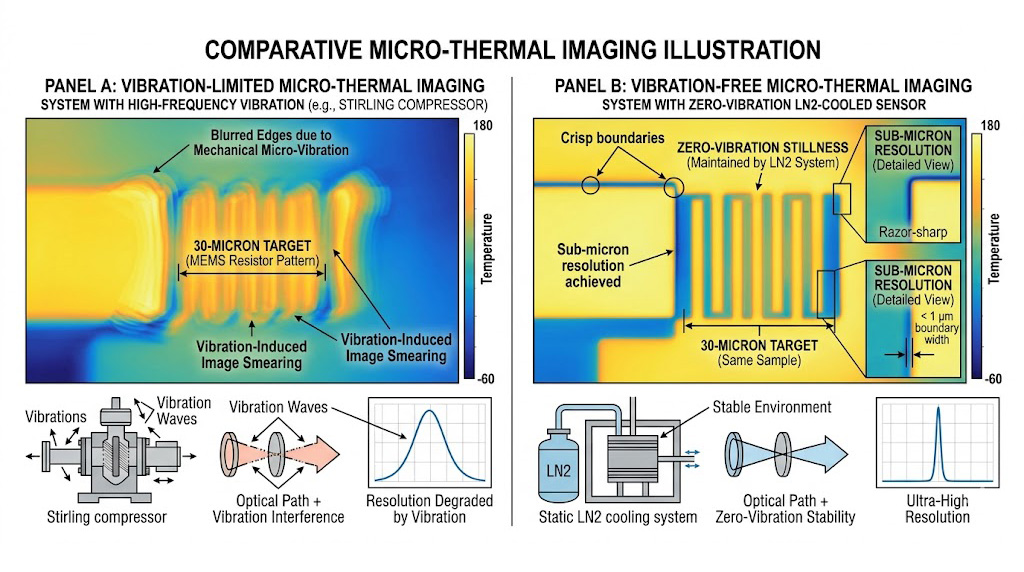

示意圖對比了顯微熱成像在振動干擾下的表現，圖 A 因斯特林壓縮機微振動導致 30 微米 MEMS 目標邊緣模糊，圖 B 使用靜態液氮冷卻，實現零振動與亞微米級解析度。

超高頻採樣的時間交疊失真 (Temporal Aliasing) 與同步斷層

要精準重建 5 kHz 以上的熱衰減曲線，相機的全域幀率 (Frame rate) 必須極高，或是依賴精密的相位鎖定 (Phase-locked) 觸發技術。若相機缺乏低延遲的硬體同步 (Sync I/O) 介面，無法將積分起始點精準對齊 MEMS 驅動訊號的特定相位，將產生時間交疊失真。在傳統數位讀出架構下，工程師往往必須大幅縮減感測器的視窗 (Windowing) 才能換取高幀率，這卻又犧牲了觀測周邊散熱結構的廣度，難以一窺元件全貌。

此為分析超高頻採樣同步技術之示意圖，上圖非同步採樣導致時間混疊（Temporal Aliasing），通用相機積分脈衝隨機，經常錯過 5kHz 熱加熱週期峰值，下圖冷卻式 InSb 相機通過 <1μs 超低延遲鎖相（Phase-Locked），精確在熱峰值進行積分，確保穩定相位對齊和卓越信號完整性。

突破微秒級暫態量測的光電架構

面對上述嚴苛的高頻 MEMS 熱分析與微尺度暫態驗證，奧創系統建議導入以 IRCameras 高階數位紅外線攝影機為核心 的科學級顯微量測架構，針對微機電熱分析實務上的痛點，我們的核心配置建議如下：

首先為徹底根除高倍率顯微觀測下的機械微震動，我們推薦 IRCameras 旗下的 IRC800 系列高階中波紅外線攝影機，該機型捨棄了機械式製冷機，採用無運動部件的 1/3 公升液態氮 (LN2) 杜瓦瓶架構，這種設計確保了銻化銦 (InSb) 感測陣列在運作時達到真正的「物理零震動」，為微米級的元件幾何特徵與熱點定位提供了絕對靜止的光學基準，顯著提升了邊緣輪廓的保真度。

專為資深測試工程師打造的 IRC800 系列中波紅外線攝影機，搭載液態氮冷卻 InSb 感測器，具備無光暈、超低雜訊與 SuperFraming 高動態範圍技術，完美支援高階研發、光譜分析與高速熱動態測試，助您突破科技開發瓶頸。

其次，面對高頻作動與光子飢渴的矛盾，若測試專案需要極高的全域採樣率，我們強烈推薦 IRC906HS 機型。其搭載的全數位化感測陣列支援低於 150 奈秒 (ns) 的極限積分時間，能在不產生熱拖影的情況下完美凍結高頻熱暫態。同時，InSb 感測器優異的低雜訊等效溫差 (NEdT) 表現，幫助確保了即便在極短曝光下，依然能清晰解析微小結構上的微弱熱梯度。

IRC906 SWIR 短波紅外線攝影機具備 900nm 至 2600nm 寬光譜響應與冷卻型 InSb 感測器，專為高階光譜學、雷射偵測與紅外線搜索追蹤設計，提供高速120Hz、低雜訊影像，滿足資深測試工程師最嚴苛的檢測需求。



飛機起飛 - IRC812 高畫質中波紅外線 (MWIR) 液態氮冷卻銻化銦 (InSb) 攝影機：IRCameras 提供適用於科學、工業和軍事應用領域中，技術最先進的紅外線影像系統，除了豐富的標準商用攝影機與 IDCA（整合型杜瓦冷卻器組件）產品線之外，亦提供客製化的設計與製造服務，以滿足在光學、封裝以及空間限制上的獨特需求。

最後，為解決相位同步與時間交疊失真，IRCameras 全系列具備超低延遲的硬體同步介面 (Ultra-low latency Sync I/O)。這允許相機的積分週期直接受控於驅動 MEMS 的外部函數產生器，實現精準的鎖相熱成像 (Lock-in thermography)。工程師可藉此在不大幅縮減觀測視窗的前提下，逐微秒掃描 MEMS 在單一作動週期內的完整熱擴散過程，建立精確無誤的熱力學衰減模型。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的微尺度熱影像量測環境。由於實際的系統配置將高度因應您的 MEMS 結構尺寸、作動頻率、顯微鏡頭放大倍率及實驗桌避震規範而有所不同。如需深入規劃 IRCameras 系列（如無震動深冷型 IRC800 或高幀率 IRC906HS）與對應光學顯微套件的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的先進半導體與光電量測導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
