AI 辨識的隱形殺手：LWIR 鏡頭固定圖案雜訊 (FPN) 成因與 NUC 解方



進入 2026 年，結合邊緣運算 (Edge AI) 的長波紅外線 (LWIR) 熱像儀已成為現代無人載具 (UAV) 執行自動目標識別 (ATR) 與自主導航的核心感測器，為了減輕尺寸、重量與功耗 (SWaP)，這些系統大量採用低成本的非致冷微測輻射熱計 (Microbolometer) 陣列；然而，當 AI 演算法（如卷積神經網路 CNN）被部署到這些 LWIR 鏡頭後端時，工程師經常會發現一個致命現象：在完美的模擬數據集中表現優異的 AI，到了真實硬體上卻頻繁出現「虛警 (False Positives)」或「漏判 (False Negatives)」；造成這場災難的隱形殺手，正是來自微測輻射熱計先天的物理缺陷——固定圖案雜訊 (Fixed Pattern Noise, FPN)，也就是業界常說的「空間非均勻性 (Spatial Non-Uniformity)」。

若未能在出廠前透過嚴謹的「非均勻性校正 (Non-Uniformity Correction, NUC)」徹底消除 FPN，這些雜訊將對 AI 演算法造成災難性的破壞。在實務驗證中，工程師面臨著三大難以妥協的物理與演算法痛點。

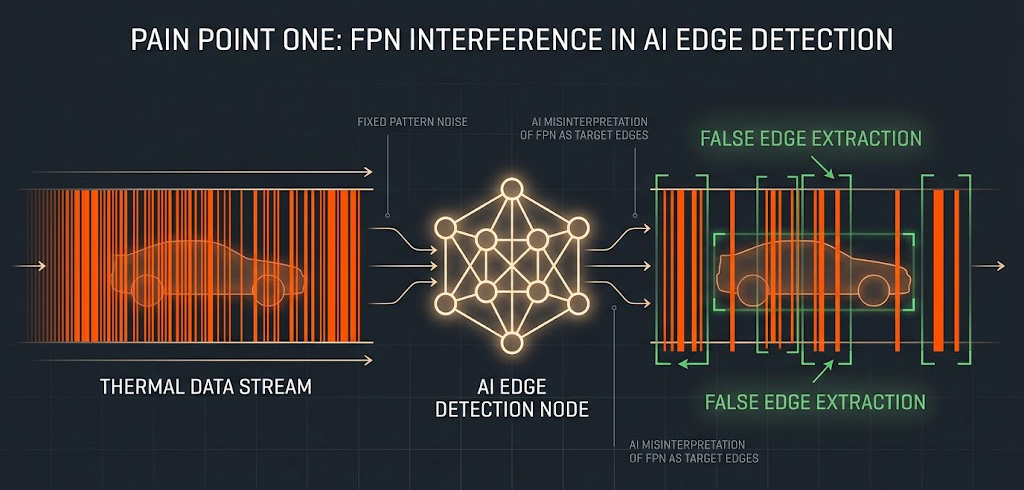

FPN 導致 AI 邊緣特徵提取 (Edge Extraction) 邏輯崩潰

微測輻射熱計是透過微觀橋接結構的物理升溫來感測紅外線輻射，由於半導體 MEMS 製程的極限，百萬畫素陣列中的每一個像素，其放大增益 (Gain) 與偏移量 (Offset) 都存在微小的物理差異，當這些未經校正的像素接收到均勻的背景熱輻射時，會在畫面上呈現出固定的亮暗斑點、垂直條紋或網格狀的雜訊分佈，即為 FPN；現代 AI 機器視覺極度依賴影像的「空間梯度 (Spatial Gradient)」與「邊緣對比 (Edge Contrast)」來框選目標，FPN 產生的強烈高頻幾何條紋，會被 AI 的邊緣檢測濾波器誤判為「真實物體的輪廓」，導致神經網路將背景雜訊當作目標特徵進行追蹤，徹底癱瘓自動目標辨識系統。

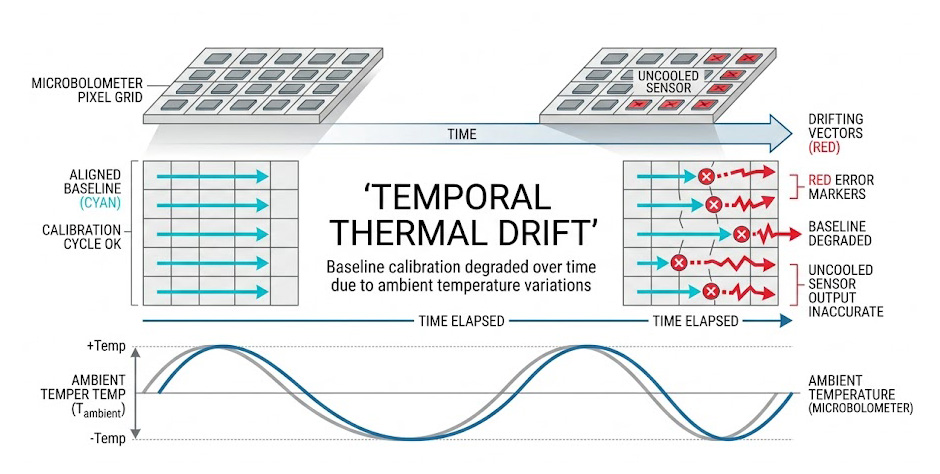

非致冷架構的「時間熱漂移 (Temporal Drift)」讓一次性校正失效

冷卻型紅外線感測器能在極低溫且穩定的真空環境下運作，但微測輻射熱計缺乏這種保護，其感測器基板的溫度會隨著無人機的飛行環境、電子元件發熱，甚至大氣氣流而發生劇烈變化，這種基板溫度的改變，會導致像素的暗電流與響應曲線產生非線性的「時間熱漂移 (Temporal Drift)」，這表示在攝氏 20 度環境下做好的 FPN 校正參數，一旦無人機飛到攝氏 35 度的環境，原本隱藏的固定圖案雜訊就會像幽靈般重新浮現，如果沒有動態的背景扣除或極度精密的出廠多點 NUC 校準矩陣，AI 系統將會隨著開機時間的拉長而逐漸「致盲」。

實驗室 NUC 校準的「絕對均勻熱源」物理極限

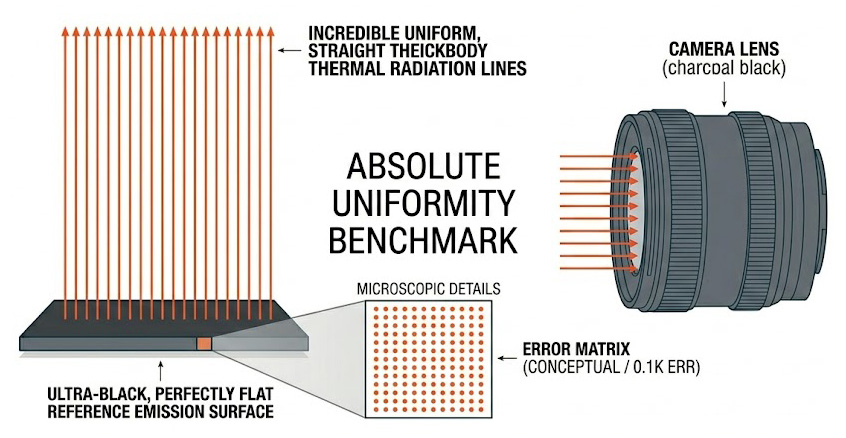

要徹底消除相機的 FPN，唯一的方法是在實驗室中讓鏡頭注視一個「絕對均勻的參考熱源」，測量所有像素的響應差異，然後建立 NUC 補償查找表 (LUT)，然而如果作為參考標準的熱源本身就存在微小的不均勻（例如：邊緣比中心冷），NUC 演算法就會將這個「熱源的瑕疵」當作「鏡頭的雜訊」進行反向補償，結果原本乾淨的鏡頭反而被印上了測試設備的形狀，產生所謂的殘餘非均勻性 (Residual Non-Uniformity)，要在極大面積上維持 mK（毫卡文）級別的絕對溫度均勻度，對測試實驗室的熱動力學控制構成了終極挑戰。

面對微測輻射熱計的 FPN 雜訊對 AI 演算法造成的嚴重干擾，以及嚴苛的 NUC 校準極限，身為專業的系統整合者，奧創系統 (Ultrontek) 強烈推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 的全方位感測器測試與校準解決方案，我們深知拯救 AI 辨識率的關鍵，在於提供從絕對均勻熱源到自動化數據分析的「一站式方案 (Turnkey Solution)」，為了協助您徹底消除 LWIR 鏡頭的固定圖案雜訊，我們推薦以下 SBIR 核心整合產品：

建立絕對純淨的 NUC 校準基準：Infinity 系列精密黑體

要執行高品質的 NUC，必須依賴絕對均勻的大面積泛光光源。

• Infinity 絕對溫度黑體 (EX 系列) / 差分黑體 (DDB 系列)：
  提供業界最高標準的熱穩定性與空間均勻度（優於 0.010ºC 或設定溫差的 98%）。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。


SBIR Infinity DDB 雙差分黑體，專為精密紅外測試設計，提供獨立雙源、 mK 級穩定性、iProbe 智慧校準與 Vantablack 選項，適用於探測器 NUC、輻射度校準及高階系統驗證。

• VANTABLACK® S-IR 超高發射率塗層：
  選配此專利塗層，能為黑體表面提供長波段 (LWIR) 大於 99.5% 的極致發射率，它從物理層面消除了任何雜散光反射與熱梯度干擾，確保相機擷取到的每一筆 NUC 數據都是最純淨的背景熱輻射。

SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。

客觀量測 FPN 與 AI 解析度：14000Zi 系列靜態目標投影機

在 NUC 校正完成後，必須驗證感測器的殘餘雜訊與解析度。

• 14000Zi 系統搭配 STC 準直儀：
  透過這套設備與 300 系列自動化目標輪，能精準投射出高對比度的四條紋靶標 (4-bar target) 或針孔靶標，這讓工程師能客觀量測感測器的 調變轉換函數 (MTF) 與 3D 雜訊。透過量化空間雜訊的具體數值，能確切評估 AI 演算法在此鏡頭下能達到的真實目標辨識距離。

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。


SBIR 亦提供客製化的配置選項，請與奧創系統聯繫，我們的應用工程團隊將竭誠為您提供專業協助。

閉迴路動態 AI 追蹤驗證：MIRAGE™ 系列動態紅外線場景投影器

為了驗證 AI 演算法在實際運作時是否仍會被殘餘雜訊干擾，我們推薦導入 HWIL 硬體迴路測試。

• MIRAGE-XL (1024x1024) / MIRAGE-H：
  透過電阻式發射陣列，能投射出高傳真度、高動態範圍的虛擬戰場紅外線場景，您可以將帶有 FPN 的熱特徵或經過 NUC 校正的影像即時投射給無人機尋標器，在實驗室內安全、可重複地驗證邊緣 AI 追蹤邏輯的強健性。

SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。

消除人為誤差的自動化核心：IRWindows™ 5 自動化測試軟體

• IRWindows™ 5 是整套校準實驗室的大腦，能全面控制黑體與靶標，它能自動執行 FPN 擷取、MTF 分析與 SiTF 計算，將原本耗時的 NUC 數據收集流程完全自動化，其內建的高頻背景扣除與漂移計算模組，能有效協助工程師克服微測輻射熱計的熱漂移問題。

立即聯繫奧創系統團隊。實際的系統配置將因應您的 LWIR 鏡頭規格、AI 演算法容差、光學清晰孔徑及待測物特性而有所不同；請聯繫「奧創系統 (Ultrontek)」，我們擁有豐富的光電與系統整合經驗，提供從精準熱源、自動化校準到 AI 硬體迴路驗證的最專業軟硬體客製化配置與技術支援。
