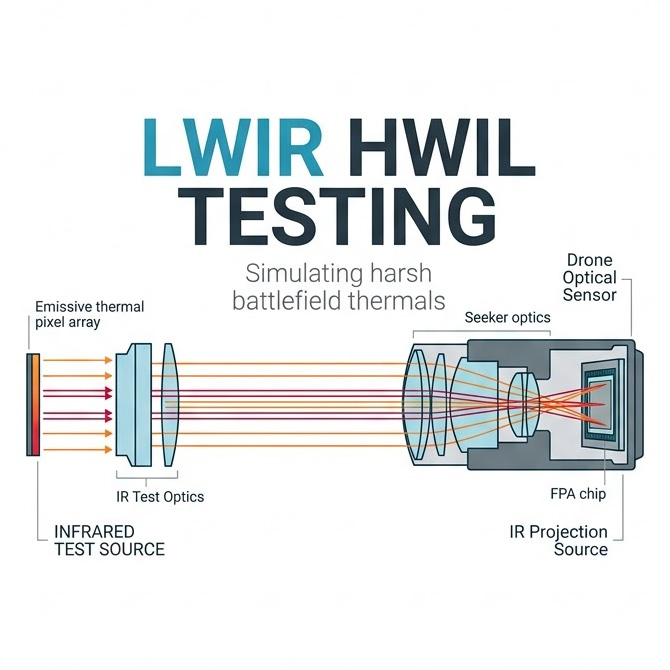

長波紅外線無人機夜視：戰場硬體迴圈 (HWIL) 測試挑戰



隨著無人機 (UAS) 與先進尋標器在現代戰場上的應用急遽增加，全天候、全時段的作戰能力已成為基本要求，在此背景下，長波紅外線 (LWIR, 通常指 8-12 µm 波段) 感測技術之所以成為關鍵，在於其主要偵測物體自身發出的熱輻射（依據普朗克定律），而非依賴反射光，這使其在夜間、濃煙、霧霾等惡劣光學環境下，具備比可見光或近紅外線 (NIR) 更高的穿透力與目標辨識率。

然而，在真實戰場環境中對這些次世代 LWIR 焦平面陣列 (IRFPAs) 進行實彈或實機飛行測試，不僅成本極度高昂、具潛在危險性，且受到大氣擾動與環境變數干擾，測試數據往往難以重現與量化，因此將硬體迴圈 (Hardware-in-the-Loop, HWIL) 測試結合動態紅外線場景投影儀 (IRSP)，已成為在實驗室內重現嚴苛 LWIR 戰場環境的核心驗證標準。

在目前的技術條件下，此領域的測試規範與物理要求正經歷前所未有的嚴格化，次世代 IRFPA 紅外線焦平面陣列正朝向大陣列格式（如 1024x1024 甚至 2048x2048）、極小像素間距（Pixel pitch ≤ 32 µm 甚至 25 µm）、高動態範圍以及超高幀率（>240 Hz 甚至高達 400-500 Hz）發展，這要求負責產生模擬影像的 IRSP 系統必須在空間解析度、時間響應與輻射精度上全面超越待測物 (UUT)，在 HWIL 的閉迴圈架構中，IRSP 必須接收來自場景生成電腦的數位影像，並根據無人機的姿態、視線 (LOS) 與導引指令，在幾毫秒內進行運算與投影更新，若輻射校正或空間對位發生微小偏差，將導致嚴重的頻帶間 (band-to-band) 或頻帶對真實環境 (band-to-truth) 的模擬誤差，使得驗證數據失效。

次世代 IRFPA 技術趨勢與系統影響

技術趨勢	系統影響
大陣列（解析度提升） ↑	資料量大幅增加（記憶體與頻寬需求上升）
像素間距縮小（Pixel Pitch ↓）	訊雜比（SNR）下降（感測能量減少）
幀率提升（Frame Rate ↑）	資料傳輸率顯著增加（即時處理壓力提升）
高動態範圍（HDR ↑）	讀出電路（ROIC）設計複雜度提高

實驗室內的合成影像永遠無法百分之百捕捉真實戰場的混沌特性；但不可否認的是，HWIL 測試提供了在部署前唯一可控且可量化的除錯環境，為確保無人機在複雜熱背景中能精準鎖定高熱源目標，IRSP 的輻射升降時間必須低於 5 毫秒，且單一像素的動態串擾需控制在極低範圍內，這種嚴苛的時空解析度與輻射精度要求，使得工程師在建構 LWIR HWIL 測試環境時，面臨著巨大的物理與演算法挑戰。

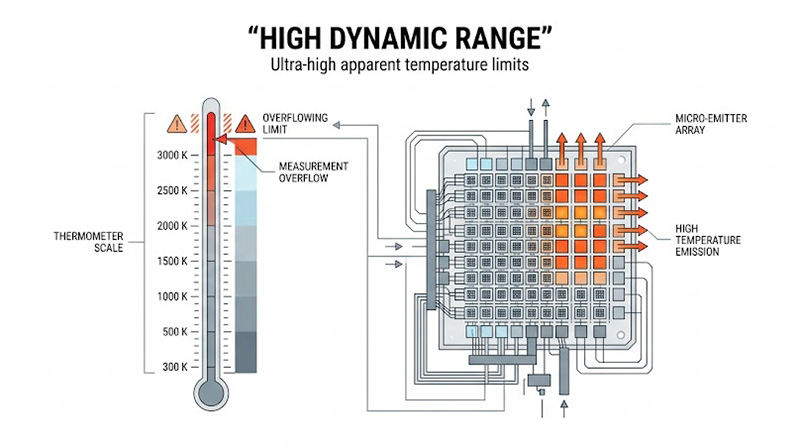

高動態範圍與超高視在溫度 (Apparent Temperature) 的非線性校正極限

現代戰場景區通常包含接近室溫 (約 300K) 的複雜背景，同時夾雜高溫目標（如引擎廢氣、爆炸，視在溫度 >1500K 甚至上看 2000K 以上），電阻式發射器陣列在逼近這些極端溫度時面臨材料熔毀的物理極限，此外視在溫度與輻射量呈高度非線性關係（例如 2000K 的 MWIR 輻射量是 700K 的 40 倍），要在極高溫事件中維持背景低溫細節的熱解析度（例如 0.1K 的步進精度），對投影系統的數位位元深度 (Bit depth) 與驅動電子設計構成極大考驗，容易導致低溫區段的熱解析度失真。

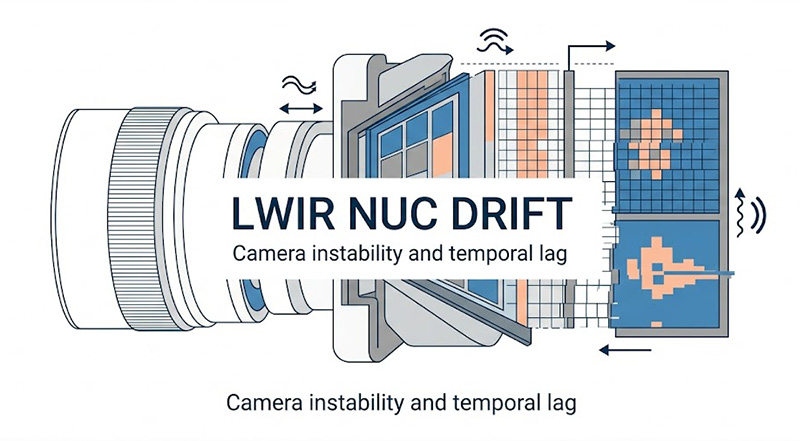

非冷卻微測輻射熱計的 LWIR 非均勻性校正 (NUC) 漂移與偽影

為確保投影影像的保真度，必須在與 UUT 相同的波段進行像素級的非均勻性校正 (NUC)，然而冷卻型大陣列 LWIR 攝影機極度昂貴，若實務上改用非冷卻微測輻射熱計 (Microbolometer) 進行 NUC，工程師將面臨嚴重的攝影機熱漂移 (Thermal drift)、較低的熱解析度以及時間響應遲滯等問題，此外多數商用攝影機內建的壞點替換演算法會污染稀疏網格 (Sparse grid) 的輻射測量數據，強制關閉這些演算法以獲取原始數據，又會大幅增加訊號雜訊比的處理難度。

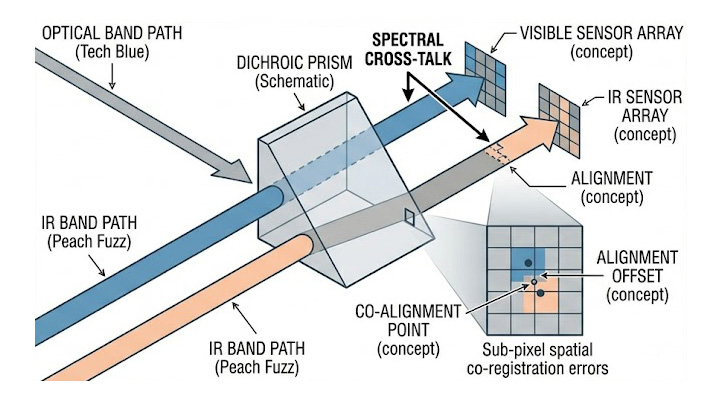

多頻段光學整合的次像素空間對位與光譜串擾 (Spectral Cross-talk)

為提升目標辨識率，現代無人機尋標器常採用雙色 (2-Color) 或多光譜感測器，在實驗室環境中，這需要透過分色光束組合器 (Dichroic beam combiner) 將兩個獨立波段的發射器陣列進行光學結合。此光學元件會對不同波段的光路造成不對稱影響，導致「完美的每像素空間對位」在物理上幾乎不可能達成，必須依賴極複雜的電子次像素空間對位補償；同時若模擬的兩個光譜帶過於接近，UUT 會接收到來自另一波段的輻射溢出 (Spectral overlap)，這種光譜串擾使得兩波段的輻射量無法獨立控制，必須導入繁重的矩陣補償演算法。

面對上述嚴苛的測試挑戰與多重物理極限，奧創系統推薦採用全面性的硬體迴圈 (HWIL) 整合架構，我們深知建構一座具備作戰級驗證能力的 EO/IR 實驗室，絕非單純拼湊各項精密儀器；我們的核心優勢在於提供從場景模擬、光學對位到資料分析的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

針對實務上的三大技術痛點，我們推薦以下核心整合方案以協助客戶符合規範並提升測試效率：

突破超高溫與動態範圍極限：UHT / MIRAGE-XL 紅外線場景投影系統

為解決高動態範圍下的視在溫度模擬難題，我們推薦導入 Ultra High Temperature (UHT) 與 MIRAGE-XL 系統架構，其設計可支援逼近 2000K 甚至更高的極端視在溫度。針對高溫突變造成的物理延遲，該系統搭載進階的 Overdrive（超驅動）演算法，透過預先補償初始驅動幀的能量，能將輻射升降時間有效壓縮至 2.5 毫秒內，從而穩健支援高達 400 Hz 的高幀率場景切換，並大幅降低訊號過衝 (Overshoot) 所導致的量測失真風險。

Mirage-XL 為全功能紅外線場景投影系統，採用 1024x1024 電阻式發射陣列技術，產生高解析動態紅外線場景；整合訊號處理、冷卻與 NUC 校準；支援 DVI/類比輸入，提供 12-14 位元灰階解析度，適用於硬體迴路、FLIR 測試與追蹤系統模擬。

克服非均勻性校正 (NUC) 漂移：IRWindows™ 5 與 C&CE 疊代校正架構

針對使用非冷卻微測輻射熱計進行 NUC 時常見的熱漂移與時間遲滯，方案內建了強大的 Command and Control Electronics (C&CE) 與 IRWindows™ 5 自動化測試軟體，此軟硬體交握架構採用了反覆疊代非均勻性校正 (Iterative NUC) 技術，並結合稀疏網格 (Sparse grid) 的測量方法，能有效過濾相機本身的熱雜訊與偽影，協助在背景低溫至目標高溫的寬廣動態範圍內，維持高度穩定的像素級均勻度。

解決次像素空間對位與光譜串擾：2-Color 雙波段硬體即時補償引擎

在雙波段 (MWIR/LWIR) 尋標器的光學整合上，我們推薦配置 SBIR 雙色 (2-Color) HWIL 投影架構搭配具備高頻寬運算能力的 TIP2 處理卡，該架構能在系統底層即時運行平移與旋轉處理 (TRP) 插值演算法，以電子次像素校正的方式，補償分色光束組合器 (Dichroic beam combiner) 帶來的物理光路誤差，同時，透過內建的光譜串擾補償矩陣運算，確保兩個波段的輻射量能獨立精準控制，減少實驗室繁瑣的除錯與調校時間。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

SBIR 紅外線測試解決方案還包括目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機 以及 紅外線目標投影器；立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。

實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
