低輪廓直驅萬向雲台 (AMG-LP)：無人機與軍規尋標器 HWIL 測試技術



在先進國防與航太工程中，無人載具（UAVs）與精準導引武器的作戰效能，高度仰賴其鼻端配備的「前視紅外線感測器（FLIR）」與「多模飛彈尋標器（Missile Seekers）」，這些感測器必須在極度惡劣的平流層低溫、劇烈震動以及超高真空的太空環境中，精準鎖定並追蹤高速移動的目標。

為了確保這些造價高昂的設備能在實戰中發揮作用，工程師必須在地面實驗室的「熱真空艙（Thermal Vacuum Chambers, TVAC）」內，透過硬體迴路（Hardware-in-the-Loop, HWIL）模擬器對其進行嚴苛的動態姿態與角速率測試，長期專注於國防測試儀器與精密動力學，在檢視這些極端環境的測試規範時，會發現一個極度矛盾的工程現實：測試腔體內的每一立方公分都極度昂貴且受限，但我們卻需要在這狹小的空間內，放入一台能夠進行連續三百六十度高速翻轉、且毫無震動誤差的萬向雲台，本文將純粹從空間幾何干涉、多維度佈線力學以及直驅伺服響應出發，深度剖析現代航太測試工程師在實務上所遭遇的嚴苛挑戰與三大核心技術難題。

國際航太測試規範：真空與動態尋標的極限容忍度

在探討具體的機構痛點之前，我們必須先理解指導這些軍規感測器的最高測試準則，以美軍針對機載與彈載光電設備的 MIL-STD 規範，以及高階微機電系統（MEMS）陀螺儀的角速率驗證標準為例，對於測試機台在「空間利用率」、「動態追蹤平順度」與「無限姿態模擬」提出了嚴苛的限制。

在進行飛彈尋標器或 FLIR 的校正時，雲台必須模擬載具在三維空間中的劇烈翻滾（Roll）、俯仰（Pitch）與偏擺（Yaw），規範要求系統必須提供極高的角速率與角加速度，同時在鎖定目標的極低速追蹤階段，其空間解析度必須下探至次微徑度（Sub-microradian）級別；更嚴苛的是「環境空間限制」，這些動態測試往往必須在超高真空（UHV）與極端溫度循環下進行，真空艙的體積造價極高，內壁佈滿了輻射冷卻板與光學視窗；測試規範嚴格限制了運動平台的最大迴旋半徑與絕對高度，機台若體積過於龐大，不僅無法放入現有的真空艙，更會嚴重壓縮感測器酬載（Payload）的可用空間，甚至在旋轉時發生與艙壁碰撞的災難。這種對「極限微縮體積」與「絕對動態精度」的雙重要求，直接宣判了傳統大型齒輪驅動雲台的淘汰。

工程實務上的三大軍規 HWIL 測試難題剖析

在上述嚴苛的空間限制與軍規框架下，測試工程師在建構次世代無人載具與尋標器測試系統時，無可避免地會面臨三道極難跨越的技術高牆。

熱真空艙內的「體積干涉」與光束高度（Beam Height）限制

在傳統的自動化設備中，為了驅動承載數十公斤軍規感測器的萬向雲台，製造商通常會使用龐大的馬達與多段式的減速齒輪箱，這些元件的堆疊，導致整個雲台的基座極為龐大，且俯仰軸（Elevation Axis）的高度被大幅墊高；當這種傳統雲台被移入空間侷限的真空測試艙時，會引發嚴重的幾何干涉問題；首先，過高的光束高度（Beam Height）會導致尋標器的光學中心無法對準真空艙壁上的固定光學視窗（Optical Window），使得外部的目標模擬器（Target Simulator）無法將紅外線或雷射光束精準投射進感測器中。

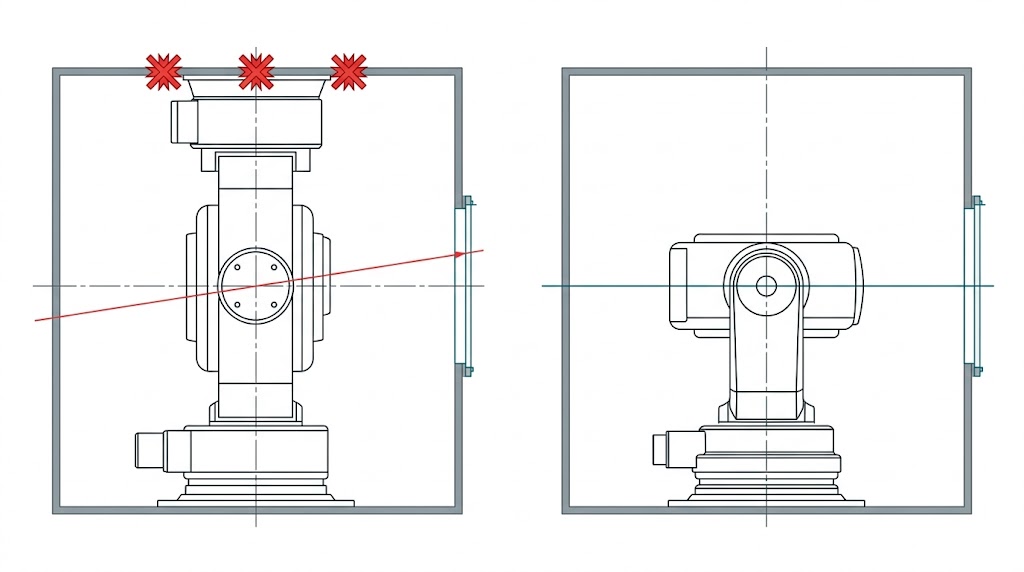

此幾何干擾分析圖對比傳統雲台（左）與低剖面 AMG-LP 雲台（右）在腔體佈置，左圖顯示傳統雲台過高過大撞擊艙頂（紅叉），光軸錯位窗口，產生干涉和高度限制，右圖顯示 LP 雲台完美適配，光束對齊窗口（深青色線），淨空充足，解決幾何干涉，並通過精確設計優化光路。

其次，龐大的機械結構會佔據大量的腔體體積（Chamber Volume），這迫使工程師必須限縮感測器的尺寸，或是耗費鉅資去建造一個更大的熱真空艙，在有限的空間內，傳統雲台在進行大角度俯仰旋轉時，其巨大的迴旋半徑極易與艙內的冷卻管線或感測探頭發生碰撞，徹底限制了測試的自由度。

全姿態模擬中的「線纜纏繞」與寄生阻力

飛彈尋標器與 FLIR 感測器並非獨立運作的孤島，它們在測試時必須連接大量的電源線、高頻影像傳輸線與冷卻管路，在模擬無人機或飛彈進行複雜的空中纏鬥與目標追蹤時，雲台的方位角（Azimuth）與仰角（Elevation）必須能夠進行不間斷的連續三百六十度旋轉；在傳統架構中，由於缺乏內部的訊號傳遞機制，這些龐大的線纜只能被迫從雲台外部懸掛。當機台開始進行連續旋轉時，致命的「線纜纏繞（Cable Wrap-up）」問題便會發生。

外部線纜的彎折不僅會限制雲台的最大旋轉圈數（迫使測試必須中斷並反轉以解開線纜），在低溫真空環境下，變硬的線纜會產生極為強大的彈性恢復力與拖曳阻力，這種非線性的寄生力矩會直接干擾馬達的輸出，導致雲台在進行微徑度等級的低速平滑追蹤時，產生嚴重的在位抖動（In-position Jitter）與速度漣波，使得尋標器的影像辨識演算法因機械震動而失效。

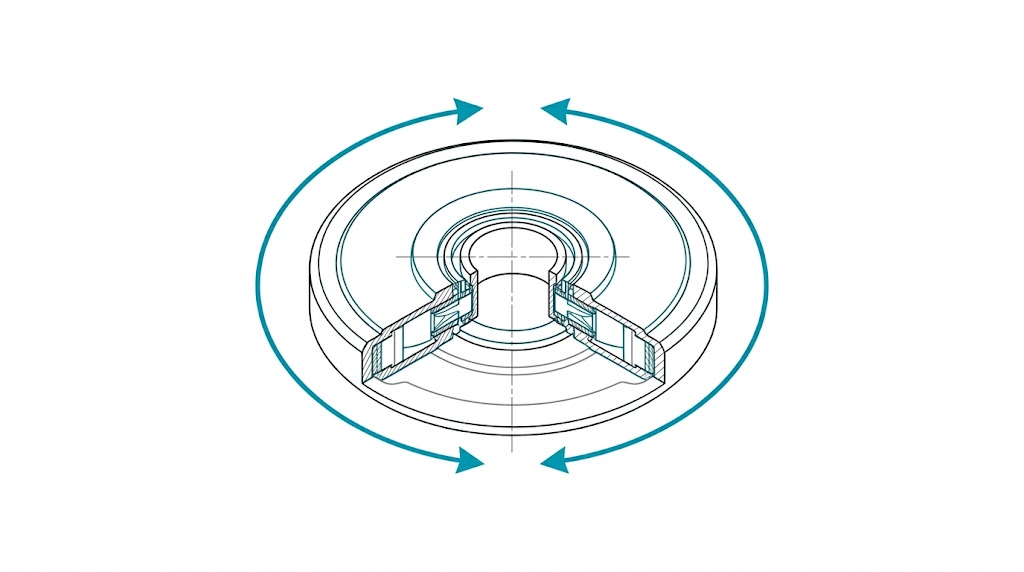

先進滑環轉軸（Slip Ring）則實現內部完美的無限制連續旋轉（青箭頭）。

機械背隙（Backlash）與無刷馬達的頓轉效應

除了空間與線纜的問題，高動態與極低速追蹤的雙重需求，對底層的傳動力學提出了極限考驗；傳統使用齒輪箱或蝸輪蝸桿驅動的雲台，在機械結構上存在著無法消除的「背隙（Backlash）」，當尋標器模擬追蹤一個跨越天頂（Zenith）的目標時，馬達必須進行減速並反轉，在齒輪反向咬合的瞬間，這微小的間隙會導致感測器的視線產生瞬間的跳動與座標丟失。

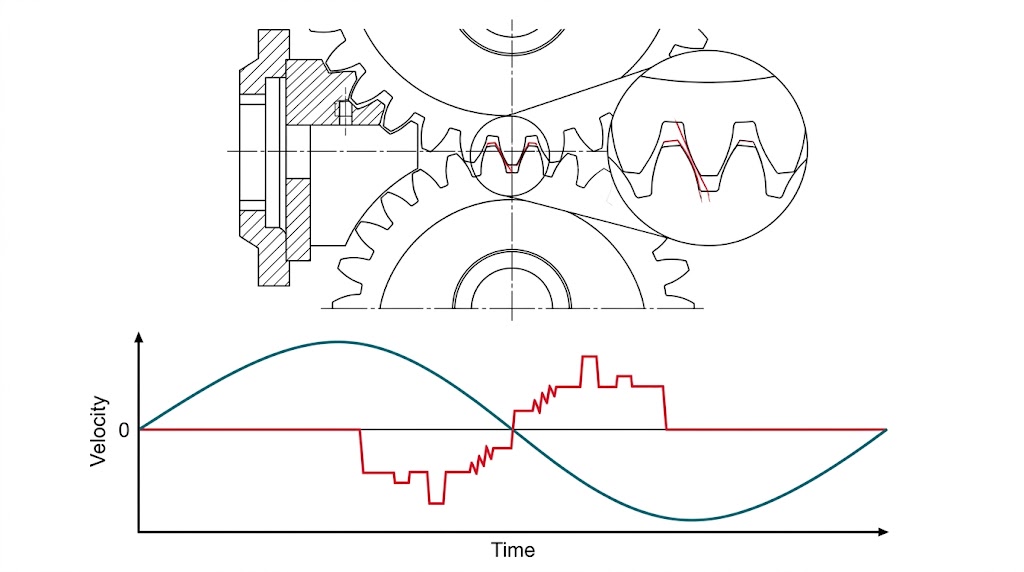

圖中說明伺服驅動系統軌跡精度影響，圖面上半部齒輪剖面放大顯示紅色間隙，代表機械背隙；下半部的速度圖對比兩種波形：紅色的不平滑鋸齒狀波形代表由于背隙和馬達頓轉效應，在過零點時速度不穩定、頓挫；深藍綠色曲線則是無頓轉直接驅動馬達平滑穩定的速度表現。

若工程師試圖改用一般的直驅馬達來消除背隙，則會面臨「頓轉轉矩（Cogging Torque）」的挑戰，傳統有鐵心馬達的磁力脈動，會在極低速掃描時讓系統產生微觀的「卡頓－滑行」現象，對於需要進行精準角速率校正的慣性導航元件（如 Gyros 與 MEMS 加速度計）而言，這些來自機械傳動與電磁缺陷的底層雜訊，將徹底淹沒感測器本身的微弱訊號，導致測試數據失效。

龐大且充滿干擾的傳統架構已達極限

總結上述的空間幾何、佈線力學與傳動物理分析，我們可以得出一個嚴格的結論：在追求極致逼真、需在昂貴真空艙內進行的次世代無人載具與飛彈尋標器 HWIL 測試中，傳統依賴「龐大齒輪減速機」、「外部線纜拖曳」以及「高輪廓堆疊」的萬向雲台，已經徹底達到了物理與空間經濟學的死胡同，要突破這道國防測試的高牆，唯一的解答是從機構的低輪廓力學設計、一體化的滑環傳輸，到無背隙直驅技術，進行徹底的系統級整合。

面對上述嚴苛的軍事測試標準與熱真空艙極端的空間限制，單純依賴拼湊市售的龐大馬達轉盤往往難以竟全功，國防系統整合商若試圖強行將標準雲台塞入真空艙並自行處理線纜干擾，最終不可避免地將陷入無止盡的碰撞除錯、光學無法對心以及速度漣波補償的泥沼中；這正是我們強調「系統整合優勢」的核心所在，我們為您提供從底層極致微縮的直驅力學、零干擾的內部訊號鏈路，到無頓轉平滑控制的「一站式解決方案 (Turnkey Solution)」，透過導入專為極端空間限制量身打造的 Aerotech AMG-LP (Low-Profile) 低輪廓直驅萬向雲台，我們能有效協助客戶克服硬體在環測試的空間與動態挑戰：

釋放昂貴的真空艙空間：極致的低輪廓 (Low-Profile) 幾何設計

針對熱真空艙內光束高度與體積干涉的致命痛點，我們強烈推薦導入 AMG-LP 系列低輪廓萬向雲台（如 AMG100LP 至 AMG200LP），有別於傳統設備，AMG-LP 透過高度整合的直驅旋轉平台設計，在提供相同甚至更高扭矩輸出的前提下，大幅壓縮了系統的整體高度與體積，這使得系統的光學軸心能完美對準真空艙的視窗，不僅解決了光束高度（Beam Height）的限制，更為客戶的感測器酬載釋放了最大化的可用腔體體積（Chamber Volume），其緊湊的設計使得承載直徑高達兩百毫米（200 mm）的設備時，依然能保有極大的翻轉淨空區。

Aerotech AMG-LP 低剖面直接驅動平衡旋轉台 (Gimbals) 提供超高精度角度定位、速率與加速度，適用於光學、雷射、天線與感測器等應用，具備 360° 連續旋轉與無背隙設計。

解放連續姿態模擬：內建滑環 (Built-in Slip Ring) 與無限旋轉

為了解決線纜纏繞與寄生阻力對低速追蹤的破壞，AMG-LP 在方位角（Azimuth）與仰角（Elevation）皆提供了真正的「連續三百六十度（Continuous 360°）」無限旋轉能力，更關鍵的是，系統在方位軸內部直接整合了內建滑環 (Built-in Azimuth Slip Ring)，這套精密的滑環機制能將尋標器或 FLIR 所需的電力與高頻數據訊號，無損地穿過不斷旋轉的機械關節，徹底消滅了外部線纜拖曳（Cable Wrap-up）所產生的非線性寄生阻力，讓雲台在進行全天候無死角追蹤模擬時，能維持絕對的動力純粹度。

當您的工作至關重要時，請相信我們能夠提供滿足您航空航太和國防應用需求的製造和測試解決方案。

完美的角速率與指向精度：無頓轉直驅 (Cog-free Direct-Drive) 與超高解析度

要滿足慣性導航與飛彈尋標器的微徑度級測試，必須擁有完美的底層動力，AMG-LP 全面採用了最高階的無刷直驅伺服馬達 (Direct-Drive Brushless Servomotors)，從物理根源上實現了「零背隙 (Zero Backlash)」，其獨特的無頓轉 (Cog-free) 電磁設計，賦予了系統無與倫比的速度穩定性 (Velocity Stability)。搭配高階的精密編碼器與控制器，系統的解析度可達驚人的零點八七至零點三二微徑度（0.87 to 0.32 micro-radians），無論是進行高達數個G的高動態飛彈閃避模擬，或是極低速的遠距紅外線追蹤，AMG-LP 都能提供最純淨、無漣波的極致動態表現。

Aerotech 展示了新型光學萬向雲台與壓電產品，這些萬向雲台具備高精度與高重現性，可應用於多種場景，包括真空環境，壓電產品則提供高剛性、定位精度與解析度，並可與伺服系統整合，適用於長行程與短行程的應用。

打造頂尖的國防與航太硬體在環 (HWIL) 測試平台沒有單一標準答案。實際的系統配置將因應您的感測器負載尺寸、真空環境等級（Vacuum-rated）、光束高度限制及資料傳輸需求而量身打造。如需針對熱真空艙或尋標器測試進行深入的系統規劃與客製化 Payload 治具設計，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
