線性旋轉氣浮軸承系統：3D連續旋轉量測與低雜訊滑環技術



在先進度量衡（Metrology）與非破壞性檢測（NDT）領域中，不論是應用於次世代顯示器的超精密壓印滾筒（Imprint Drums）、半導體先進封裝的大型基板，或是航太與國防工業中具備複雜三維幾何的圓柱型感測器陣列，其表面輪廓與形位公差的要求皆已進入次奈米（Sub-nanometer）的微觀層次，為了完整重建這些複雜物體的三維拓撲（Topology）表面，量測系統必須具備極高精度的「垂直線性掃描」與「連續三百六十度旋轉」的複合運動能力。

上圖展示萬向節傾斜時工件質心的動態偏移，這種偏移 (Dynamic CoM Shift) 會在滑軌軸承上產生巨大的滾轉與俯仰力矩負荷 (Mx/My Moment Load)，儀表警示此負荷已達“危險”等級。

做為一位長期專注於精密量測儀器架構與度量衡力學的工程分析師，當我們深入探究這些大型圓柱體或旋轉對稱物體的檢測良率時，會發現一個極為嚴峻的物理學與電子學現實：當我們試圖在一個承受巨大重力的垂直軸上，搭載一個不斷進行無限旋轉的探頭或待測物時，傳統的機械軸承架構與訊號傳遞機制，會在微觀尺度下產生災難性的幾何扭曲與數據雜訊，本文將捨棄常規的自動化組裝觀點，純粹從氣體動力學（Gas Dynamics）、三維空間誤差分析與微弱訊號傳輸的底層邏輯出發，深度剖析現代光學與機械檢測工程師在實務上所遭遇的嚴苛法規與三大核心技術難題。

國際度量衡檢驗規範的演進：3D 旋轉量測的極限容忍度

在探討具體的機構力學與訊號痛點之前，我們必須先理解指導這些超精密量測儀器性能的國際最高準則，以最新國際標準化組織針對座標量測機的驗收與重新驗證測試標準（ISO 10360-3 針對配備旋轉軸的 CMM），以及 ISO 230-7 針對幾何旋轉軸誤差的評估規範為例，對於量測系統在動態掃描時的「空間純粹度」與「非同步誤差」提出了近乎量子級別的限制。

在現代壓印微影滾筒的輪廓檢測中，待測物的重量可能高達數十甚至上百公斤，新規範要求承載這些重物的線性與旋轉複合平台，在進行長達數百毫米的垂直（Z 軸）爬升，並同時進行每秒數轉的高速連續旋轉時，其旋轉中心的「徑向誤差運動（Radial Error Motion）」與「軸向誤差運動（Axial Error Motion）」必須被嚴格控制在五十奈米以內，更關鍵的是「非同步誤差（Asynchronous Error）」，即那些不會隨著旋轉週期重複出現的隨機性偏擺，必須低於十奈米，因為在白光干涉儀或共焦感測器眼中，任何大於十奈米的非同步機械晃動，都會被感測器誤判為待測物表面的「粗糙度」或「微小瑕疵」，直接導致良品的誤殺（False Reject）。

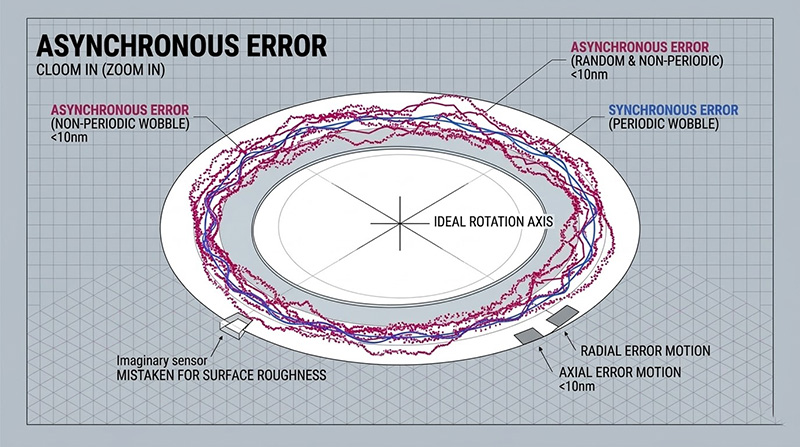

上圖聚焦於非同步誤差（Asynchronous Error），展示其為隨機且不重複的機械搖擺運動。當該誤差大於10奈米時，將被感測器误判為工件表面粗糙度，直接導致良品誤殺。

此外，針對安裝在旋轉平台上的主動式感測器，規範嚴格要求在無限旋轉的過程中，量測數據的訊號雜訊比（SNR）不能出現任何週期性的衰減或封包遺失。這種對「極致抗重力剛性」、「絕對空間幾何純粹度」與「零雜訊資料鏈路」的複合極限要求，直接宣判了傳統基於滾珠螺桿、機械軸承與一般集電環（Slip Ring）架構的死刑。

三大垂直旋轉量測難題

在上述嚴苛的物理限制與法規框架下，研發工程師在建構次世代線性/旋轉三維度量衡系統時，無可避免地會面臨三道極難跨越的技術高牆，這三大難題分別牽涉到垂直運動中的重力對抗與摩擦遲滯、旋轉軸承的非線性誤差，以及無限旋轉介面下的電氣雜訊。

垂直線性掃描中的重力對抗與「黏滯－滑動（Stick-Slip）」效應

在三維圓柱體量測中，垂直（Z 軸）的平順度是決定縱向解析度的關鍵，然而在地球重力場中進行高精度的垂直運動，是精密機械設計中最棘手的問題。

當垂直滑台必須承載高達數十公斤的旋轉機構與待測物時，傳統的機械交叉滾柱導軌與滾珠螺桿會承受極大的非對稱預壓，為了不讓馬達持續輸出龐大的電流來抵抗重力（這會產生嚴重的熱變形），工程師通常會加入配重塊（Counterweight）或機械彈簧，但配重塊會使得系統整體的移動質量（Moving Mass）翻倍，導致動態響應極差；而彈簧的彈力則是非線性的，無法在全行程內提供絕對恆定的補償力。

更致命的是機械接觸帶來的「黏滯－滑動（Stick-Slip）」效應，在進行次奈米級的垂直形貌掃描時，滑台往往以極低的速度（例如每秒幾微米）移動，在如此低速下，機械軸承內部的靜摩擦力與動摩擦力會不斷交替轉換，這種微觀的摩擦力突變，會導致垂直滑台產生高頻的「微小跳躍」，無法維持絕對等速。當感測器以固定頻率取樣時，這些物理上的速度漣波（Velocity Ripple）會在最終的三維點雲模型上，留下明顯的水平水波紋瑕疵，徹底摧毀了表面粗糙度的量測可信度。

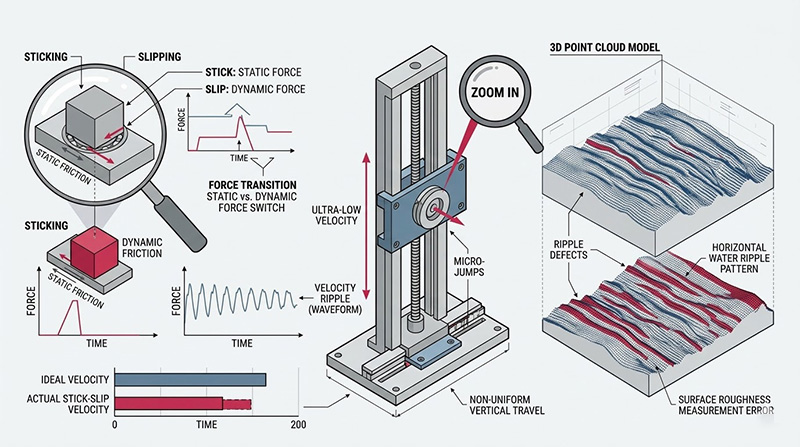

本圖展示精密滑台極低速下因摩擦力轉換產生的「黏滯－滑動（Stick-Slip）」效應，微觀速度漣波會導致資料瑕疵，在 3D 模型留下水平水波紋，嚴重影響量測準確度。

重載旋轉下的機械滾動元件雜訊與空間寄生偏擺

解決了垂直線性運動後，下一個物理極限在於承載待測物或感測器的連續旋轉軸（Theta 軸 或 C 軸），在傳統的高階量測系統中，這個旋轉軸通常採用高等級的角接觸滾珠軸承（Angular Contact Bearings）或交叉滾柱軸承。

然而，在奈米量測的微觀世界裡，所有具有「實體滾動元件」的機械軸承都存在無法克服的物理缺陷，當機械軸承旋轉時，滾珠的不完美圓度、珠槽的加工公差，以及保持器（Cage）的微小碰撞，都會在頻譜上產生特定的「軸承通過頻率（Ball-pass Frequencies）」。

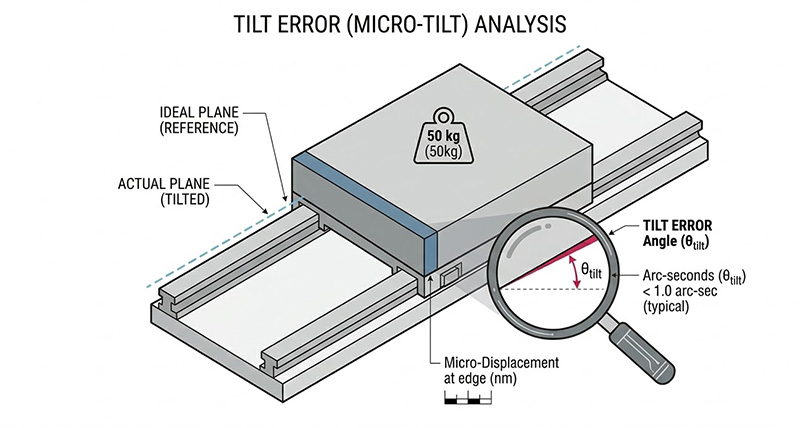

這些機械震動會導致旋轉平台在三維空間中產生微小的隨機漂移，當旋轉台承載著偏心的重物（例如不對稱的量測治具）時，這些漂移會被進一步放大為動態的傾斜誤差（Tilt Error），以直徑三百毫米的量測範圍為例，旋轉台只要產生零點五角秒（約等於二點四微徑度）的動態傾斜，就會在邊緣的量測點上產生超過七百奈米的垂直高度位移誤差，對於要求幾奈米量測精度的干涉儀而言，這是一場毀滅性的幾何災難，它使得工程師完全無法分辨量測到的起伏究竟是待測物的真實面型，還是旋轉台底層的機械雜訊。

無限旋轉介面下的微弱訊號衰減與電氣接觸雜訊

在許多高階度量衡應用中，我們不僅需要待測物旋轉，有時更需要將主動式感測器（如雷射位移計、共焦探頭或高頻觸發裝置）直接安裝在不斷旋轉的平台上，以對固定的大型部件進行內部腔體掃描，這衍生出第三個極難克服的問題：如何在無限連續旋轉的狀態下，完美傳遞電力與微弱的類比/數位感測訊號？

傳統的解決方案是使用電纜拖鏈（Cable Chain）或一般的工業滑環（Slip Ring），電纜拖鏈在物理上限制了系統只能進行有限角度（例如正負三百六十度）的來回旋轉，這在需要長時間、多圈連續掃描以提升取樣密度的製程中是完全不可接受的，且電纜拉扯會帶來致命的寄生力矩干擾（Parasitic Drag）。

若改用工業標準的碳刷滑環，則會面臨嚴重的「電氣接觸雜訊（Electrical Contact Noise）」，滑環內部的金屬刷與導電環在高速摩擦時，會產生微小的電弧與接觸電阻的劇烈波動（通常高達數十毫歐姆的變異），當探頭回傳的奈米級類比訊號（通常只有幾毫伏特）通過這些接觸點時，電阻的波動會直接轉化為巨大的電壓雜訊，疊加在量測數據上；若是傳遞高速數位編碼器訊號，電弧產生的電磁干擾（EMI）則會導致封包遺失或時脈抖動（Jitter），這種因為旋轉介面所導致的「訊號失真」，是傳統機構設計中最難以透過軟體濾波來根除的底層缺陷。

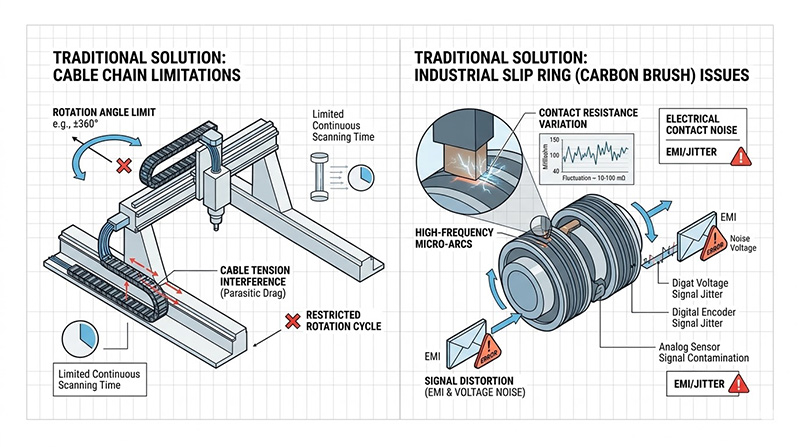

本圖表對比了傳統電纜拖鏈（左）和工業滑環（右）在旋轉介面上的技術局限，展示了電纜限制的有限角度和拖曳力矩，以及碳刷滑環高速摩擦產生的接觸電阻波動和 EMI，兩者皆導致訊號失真。

傳統接觸式機構與傳輸的全面失效

總結上述的動力學、空間幾何與電子學分析，我們可以得出一個嚴格的結論：在追求次奈米級三維表面重建與連續旋轉量測的次世代度量衡系統中，傳統依賴「機械線性滑台加彈簧配重」、「滾動機械軸承轉台」，以及「標準碳刷滑環」的拼裝式設計，已經徹底達到了物理學與電子學的死胡同，無論後端的 3D 建模演算法多麼強大，都無法挽救底層因為黏滯摩擦造成的波紋瑕疵、因為滾珠偏擺造成的寄生位移，以及因為接觸電阻造成的訊號淹沒。要突破這道度量衡學的高牆，唯一的解答是從底層軸承技術、重力補償力學到頂層的無雜訊傳輸介面進行徹底的系統級典範轉移。

這正是我們強調「系統整合優勢」的核心所在，我們絕非單純銷售滑台硬體的設備商（Box Moving），而是憑藉深厚的客製化工程經驗，為您提供從底層氣浮力學結構、精密重力補償設計，到無雜訊訊號整合的「一站式解決方案 (Turnkey Solution)」，奧創系統推薦導入 Aerotech 專為超精密量測量身打造的 線性/旋轉氣浮軸承系統 (Linear-Rotary Air Bearing System)，協助客戶徹底消滅機械摩擦與傳輸干擾，實質翻轉高階 3D 檢測的解析度極限：

探索先進的線性旋轉空氣軸承系統 (Linear-Rotary Air Bearing System)，具備高精度垂直空氣軸承、低噪音滑環與氣壓平衡設計，專為量測與檢測應用打造，確保極致穩定性與精度。

擊碎垂直運動極限：高精度垂直氣浮滑台與整合式氣壓配重

針對垂直掃描中的「黏滯－滑動」瑕疵與重力挑戰，客製化系統在垂直軸（Z 軸）徹底捨棄了機械接觸，採用了高剛性的線性氣浮軸承 (Linear Air-Bearing) 滑台，透過高壓氣膜的平均效應，實現了真正的零摩擦與零磨耗，為了完美駕馭垂直方向的巨大負載，系統內部整合了經過嚴密力學計算的無摩擦氣壓氣缸配重系統 (Integrated Pneumatic Counterbalance)，這套氣壓系統能提供絕對恆定且與移動方向平行的向上推力，精準抵銷垂直線性馬達與客戶酬載的重量，這不僅避免了機械彈簧的非線性干力，更確保了垂直氣浮滑台在極低速掃描時，能展現出無與倫比的次奈米級平順度，徹底根絕了 3D 點雲圖上的波紋瑕疵。

空間幾何的絕對純粹：連續旋轉氣浮軸承

為了解決機械滾動元件帶來的非同步誤差與傾斜偏擺，在系統的頂端（或底部，依據檢測需求配置）深度整合了連續旋轉氣浮軸承 (Rotary Air-Bearing)，氣浮轉台消除了所有機械咬合的震動，提供業界最低的軸向與徑向誤差（< 50 奈米），這種純粹的流體動力學支撐，讓系統即使在搭載沉重光學元件或感測器進行高達 3000°/s 的高速連續旋轉時，依然能保持完美的幾何正交性，為您的白光干涉儀或共焦探頭提供最穩定、無偏擺的絕對空間參考基準。

跨越動靜界線的純淨鏈路：整合式低雜訊滑環技術

面對無限旋轉時的訊號傳輸夢魘，在旋轉氣浮軸承的中心，精心整合了專為高階科學儀器設計的低雜訊滑環 (Low-Noise Slip Ring)，有別於傳統工業滑環，此整合方案採用了貴金屬多點接觸技術與極致的屏蔽設計，它能將旋轉時的動態接觸電阻變異壓縮至絕對極小值（Micro-ohm 級別），確保從旋轉平台上的感測器回傳至 Automation1 控制器的微弱類比訊號、高頻編碼器脈衝，甚至是千兆乙太網路（Gigabit Ethernet）封包，都能在連續且無限的旋轉過程中，維持毫無損耗、零雜訊干擾的最高傳輸品質。

打造頂尖的測試環境沒有單一標準答案，實際的系統配置，將因應您的專屬測試應用、嚴苛規範、場地限制以及待測物的物理特性而量身打造，若您需要針對實驗室進行深入規劃，或尋求精準的軟硬體整合選配建議，請立即聯繫「奧創系統」，我們的專業團隊擁有豐富的系統整合經驗，隨時準備為您提供最專業的客製化配置指南與全方位技術支援，協助您找到最完美的解答。
